شیر اطمینان صنعتی | راهنمای انتخاب، انواع، کاربرد، مشخصات فنی و بررسی فشار تنظیم در سیستم‌های پایپینگ

پترو صنعت پارس پاسارگاد

شیر اطمینان صنعتی یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های پایپینگ، مخازن و تجهیزات تحت فشار است که وظیفه اصلی آن محافظت از سیستم در برابر افزایش فشار بیش از حد مجاز است. هنگامی که فشار ورودی به مقدار تنظیم‌شده شیر برسد، شیر اطمینان طبق طراحی شروع به باز شدن می‌کند تا بخشی از سیال تخلیه شده و از افزایش خطرناک فشار جلوگیری شود.

شیرهای اطمینان در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، بخار، صنایع شیمیایی، مخازن تحت فشار، کمپرسورها، بویلرها و خطوط فرایندی کاربرد گسترده‌ای دارند. انتخاب این تجهیز باید براساس نوع سیال، فشار تنظیم، فشار و دمای طراحی، ظرفیت تخلیه موردنیاز، سایز ورودی و خروجی، متریال بدنه، نوع اتصال، Back Pressure و استاندارد پروژه انجام شود.

شیر اطمینان صنعتی چیست؟

شیر اطمینان یا Pressure Relief / Safety Valve یک Valve حفاظتی است که برای جلوگیری از Overpressure در تجهیزات و خطوط تحت فشار استفاده می‌شود.

در شرایط عادی، شیر بسته باقی می‌ماند. با افزایش Pressure و رسیدن آن به محدوده تعیین‌شده، مکانیزم شیر عمل کرده و مسیر خروج سیال را باز می‌کند.

پس از کاهش فشار و رسیدن سیستم به شرایط مناسب، شیر طبق طراحی مجدداً بسته می‌شود.

مشخصات فنی کلی

چرا شیر اطمینان اهمیت دارد؟

افزایش بیش از حد Pressure می‌تواند باعث وارد شدن بارهایی بیش از ظرفیت طراحی به:

Pipe

Pressure Vessel

Heat Exchanger

Boiler

Compressor

Pump System

Tank

و سایر تجهیزات

شود.

در شرایط شدید، Overpressure می‌تواند باعث نشتی، آسیب تجهیزات یا شکست Pressure Boundary شود.

شیر اطمینان یکی از لایه‌های حفاظتی سیستم برای کاهش این خطر است.

Set Pressure چیست؟

Set Pressure یا فشار تنظیم یکی از مهم‌ترین مشخصات شیر اطمینان است.

این پارامتر بیانگر فشاری است که در آن Valve طبق تعریف استاندارد و طراحی شروع به عملکرد تعیین‌شده می‌کند.

فشار تنظیم نباید به‌صورت دلخواه انتخاب شود و باید با:

Maximum Allowable Working Pressure

Design Pressure

Process Conditions

و الزامات حفاظتی تجهیز

هماهنگ باشد.

اهمیت فشار تنظیم

اگر Set Pressure بیش از حد بالا انتخاب شود، ممکن است تجهیز قبل از عملکرد صحیح شیر در معرض فشار نامناسب قرار گیرد.

اگر بیش از حد پایین انتخاب شود، Valve ممکن است در شرایط عادی فرایند نیز باز شود و باعث:

Loss of Product

کاهش راندمان

ناپایداری Process

و فرسایش Seat

شود.

بنابراین انتخاب Set Pressure یکی از بخش‌های اصلی طراحی Pressure Relief System است.

Overpressure چیست؟

Overpressure مقدار افزایش Pressure بالاتر از Set Pressure در هنگام تخلیه شیر است.

این مقدار معمولاً به‌صورت درصدی از Set Pressure بیان می‌شود و برای دستیابی به ظرفیت تخلیه موردنیاز اهمیت دارد.

مقدار مجاز آن باید مطابق Code و نوع سرویس تعیین شود.

Accumulation چیست؟

Accumulation افزایش Pressure سیستم نسبت به Maximum Allowable Working Pressure در شرایط Relief است.

این مفهوم با Overpressure ارتباط دارد اما دقیقاً یکسان نیست و باید مطابق Design Code پروژه تفسیر شود.

Blowdown چیست؟

Blowdown اختلاف میان Set Pressure و فشاری است که Valve هنگام کاهش فشار مجدداً بسته می‌شود.

برای مثال، شیر پس از باز شدن در Set Pressure ممکن است تا زمانی که Pressure مقداری کاهش نیافته باشد بسته نشود.

این اختلاف برای جلوگیری از باز و بسته شدن سریع و ناپایدار Valve اهمیت دارد.

Reseat Pressure

Reseat Pressure فشاری است که در زمان کاهش فشار، Valve دوباره به حالت بسته بازمی‌گردد.

این مقدار با Set Pressure متفاوت است و تحت تأثیر Design شیر قرار دارد.

Simmer چیست؟

در برخی شیرهای اطمینان، قبل از باز شدن کامل ممکن است مقدار بسیار کمی Leakage یا حرکت اولیه در نزدیکی Set Pressure رخ دهد که با اصطلاحاتی مانند Simmer توصیف می‌شود.

رفتار واقعی به Valve Design و Standard مربوط بستگی دارد.

انواع شیر اطمینان صنعتی

شیرهای اطمینان را می‌توان براساس طراحی و نوع سرویس به گروه‌های مختلف تقسیم کرد:

Safety Valve

Relief Valve

Safety Relief Valve

Conventional Spring Loaded Valve

Balanced Bellows Valve

Pilot Operated Relief Valve

و مدل‌های تخصصی دیگر.

Safety Valve

اصطلاح Safety Valve بیشتر برای سرویس‌هایی مانند Gas و Steam استفاده می‌شود که Valve ممکن است با افزایش Pressure عملکرد سریع‌تری داشته باشد.

کاربرد دقیق اصطلاح باید براساس استاندارد محصول بررسی شود.

Relief Valve

Relief Valve اصطلاحی رایج برای شیرهایی است که به‌خصوص در Liquid Service برای تخلیه Pressure اضافی استفاده می‌شوند.

باز شدن آن‌ها می‌تواند متناسب‌تر با افزایش Pressure باشد.

Safety Relief Valve

Safety Relief Valve می‌تواند برای کاربردهای Gas، Vapor یا Liquid مطابق طراحی محصول استفاده شود.

نوع سرویس مجاز باید از Datasheet و گواهی Valve بررسی شود.

شیر اطمینان فنری

Spring Loaded Safety Valve یکی از متداول‌ترین طراحی‌ها است.

در این مدل نیروی Spring، Disc را روی Seat نگه می‌دارد.

هنگامی که نیروی ناشی از Pressure به حد تعیین‌شده برسد، Disc حرکت کرده و Valve شروع به باز شدن می‌کند.

اجزای شیر فنری

اجزای اصلی می‌توانند شامل:

Body

Nozzle

Disc

Seat

Stem یا Spindle

Spring

Adjusting Screw

Bonnet

Cap

و Blowdown Ring

باشند.

ساختار دقیق بسته به مدل متفاوت است.

شیر Conventional

در Conventional Safety Relief Valve فشار خروجی یا Back Pressure می‌تواند روی عملکرد و Set Pressure Valve اثر داشته باشد.

این مدل برای سیستم‌هایی استفاده می‌شود که Back Pressure در محدوده قابل قبول طراحی قرار دارد.

شیر Balanced Bellows

Balanced Bellows Safety Valve دارای Bellows برای کاهش اثر Back Pressure روی عملکرد شیر است.

این طراحی در برخی سیستم‌هایی که Outlet Pressure متغیر یا بالاتر است کاربرد دارد.

Bellows همچنین می‌تواند بعضی اجزای داخلی را از تماس مستقیم با سیال خروجی محافظت کند.

شیر پایلوتی

Pilot Operated Relief Valve – PORV از یک Pilot برای کنترل Main Valve استفاده می‌کند.

این طراحی می‌تواند در برخی سرویس‌ها مزایایی مانند:

عملکرد دقیق‌تر نزدیک Set Pressure

مناسب بودن برای فشارهای بالا

Seat Tightness مناسب

و ظرفیت تخلیه بالا

ایجاد کند.

انتخاب آن نیازمند بررسی دقیق شرایط Process است.

شیر اطمینان بخار

Steam Safety Valve در بویلرها، خطوط بخار و تجهیزات مرتبط مورد استفاده قرار می‌گیرد.

در Steam Service باید:

Set Pressure

Temperature

Required Capacity

Material

Back Pressure

Discharge System

و استاندارد مربوط

به‌دقت بررسی شوند.

شیر اطمینان گاز

برای Gas Service ظرفیت تخلیه باید براساس مشخصات گاز و شرایط Thermodynamic محاسبه شود.

پارامترهایی مانند:

Molecular Weight

Temperature

Set Pressure

Back Pressure

Compressibility

و Required Relief Rate

اهمیت دارند.

شیر اطمینان مایعات

در Liquid Service باید احتمال Overpressure ناشی از:

Pump

Thermal Expansion

Blocked Outlet

و سایر Scenarioها

بررسی شود.

Relief Valve مناسب باید ظرفیت لازم را برای Scenario طراحی فراهم کند.

Thermal Relief Valve

Thermal Relief Valve برای حفاظت از حجم محبوس مایع در برابر افزایش Pressure ناشی از Thermal Expansion استفاده می‌شود.

برای مثال اگر مایع بین دو Valve محبوس شده و گرم شود، فشار آن می‌تواند به‌شدت افزایش پیدا کند.

Thermal Relief Valve معمولاً ظرفیت بسیار کمتری نسبت به Main Process Relief Valve نیاز دارد، اما انتخاب آن باید مهندسی شود.

شیر اطمینان فلنج‌دار

Flanged Safety Valve برای اتصال به سیستم از Flange استفاده می‌کند.

این طراحی در بسیاری از خطوط صنعتی و تجهیزات بزرگ کاربرد دارد.

هنگام سفارش باید:

Inlet Size

Outlet Size

Inlet Class

Outlet Class

Facing

و Flange Standard

مشخص شوند.

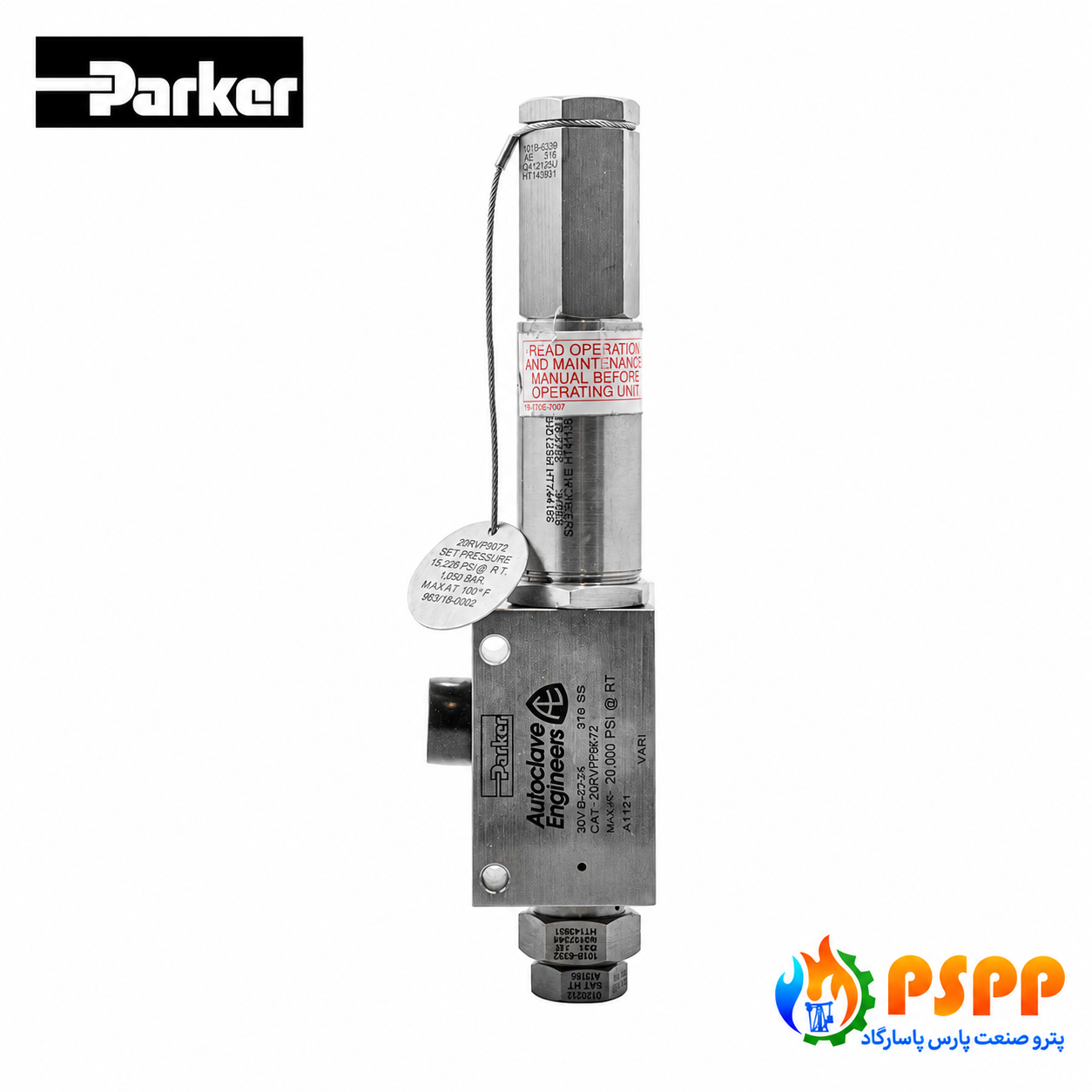

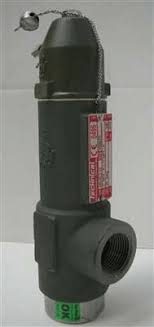

شیر اطمینان دنده‌ای

Threaded Safety Valve در بسیاری از خطوط کوچک‌سایز، تجهیزات و سیستم‌های تأسیساتی کاربرد دارد.

نوع Thread باید دقیقاً مشخص باشد.

از Over-Tightening و استفاده از رزوه ناسازگار باید جلوگیری شود.

شیر اطمینان ساکت ولد

در بعضی کاربردهای صنعتی کوچک‌سایز می‌توان از Connectionهای Socket Weld استفاده کرد.

نوع اتصال باید مطابق Piping Class و مشخصات Valve باشد.

ورودی و خروجی شیر اطمینان

یکی از نکات مهم این است که Inlet و Outlet Safety Valve الزاماً سایز یکسان ندارند.

در بسیاری از مدل‌ها Outlet از Inlet بزرگ‌تر است تا تخلیه Flow با محدودیت کمتر انجام شود.

بنابراین سفارش باید براساس هر دو سایز انجام شود.

Orifice چیست؟

Orifice Area سطح مؤثر تخلیه Valve است که نقش اساسی در ظرفیت Relief دارد.

انتخاب شیر اطمینان نباید تنها براساس سایز اتصال انجام شود؛ Orifice و Certified Capacity نیز اهمیت دارند.

دو شیر با Connection Size مشابه ممکن است ظرفیت تخلیه متفاوتی داشته باشند.

ظرفیت تخلیه

Relieving Capacity باید حداقل برابر Required Relief Load سیستم باشد.

ظرفیت موردنیاز براساس Scenario طراحی تعیین می‌شود.

از Scenarioهای احتمالی می‌توان به:

Blocked Outlet

Fire Case

Cooling Failure

Control Valve Failure

Tube Rupture

Thermal Expansion

و Compressor Discharge

اشاره کرد.

تمام Scenarioها برای همه سیستم‌ها صدق نمی‌کنند و باید Case واقعی پروژه تحلیل شود.

Sizing شیر اطمینان

Sizing باید با محاسبات فنی انجام شود.

مهم‌ترین پارامترها عبارت‌اند از:

Set Pressure

Relieving Pressure

Temperature

Fluid Phase

Required Flow Rate

Back Pressure

Discharge Coefficient

و Orifice Area.

انتخاب فقط براساس سایز Pipeline روش مناسبی نیست.

فشار برگشتی یا Back Pressure

Back Pressure فشاری است که در سمت خروجی Valve وجود دارد.

این Pressure می‌تواند ناشی از:

Header مشترک

طول Discharge Pipe

Silencer

Flare System

و جریان سایر Relief Valveها

باشد.

Back Pressure می‌تواند عملکرد Valve را تحت تأثیر قرار دهد.

Superimposed Back Pressure

فشاری که قبل از باز شدن Safety Valve در Outlet وجود دارد، Superimposed Back Pressure نامیده می‌شود.

این فشار ممکن است Constant یا Variable باشد.

Built-Up Back Pressure

فشاری که به دلیل جریان خود Valve هنگام تخلیه در Outlet Piping ایجاد می‌شود، Built-Up Back Pressure نام دارد.

طراحی Discharge Line باید این فشار را کنترل کند.

Inlet Pressure Drop

افت فشار بین Protected Equipment و Inlet شیر اطمینان اهمیت زیادی دارد.

افت بیش از حد می‌تواند باعث عملکرد ناپایدار، Chattering و کاهش ظرفیت واقعی Valve شود.

بنابراین Inlet Line باید کوتاه و با افت فشار کنترل‌شده طراحی شود.

Chattering چیست؟

Chattering باز و بسته شدن بسیار سریع و مکرر Valve است.

این وضعیت می‌تواند باعث:

آسیب Seat

خرابی Disc

Vibration

کاهش عمر Valve

و عملکرد نامطمئن

شود.

علل احتمالی می‌توانند شامل Sizing نامناسب، Inlet Pressure Drop زیاد یا شرایط سیستم باشند.

فلر یا Flare System

در صنایع نفت، گاز و پتروشیمی خروجی برخی Relief Valveها به Flare Header متصل می‌شود.

در این شرایط Back Pressure، Discharge Pipe Sizing و نوع Valve اهمیت بسیار زیادی دارند.

تخلیه به اتمسفر

برخی Safety Valveها بسته به نوع سیال می‌توانند به Atmosphere تخلیه شوند.

این روش برای سیالات سمی، قابل اشتعال یا خطرناک ممکن است مجاز نباشد.

محل تخلیه باید طبق الزامات ایمنی پروژه تعیین شود.

متریال بدنه

Safety Valve می‌تواند با Body Materialهای مختلف تولید شود:

Carbon Steel

Stainless Steel

Low Temperature Steel

Alloy Steel

و سایر گریدها.

انتخاب Material باید با Pressure، Temperature، Fluid و Corrosion سازگار باشد.

شیر اطمینان فولادی

Carbon Steel Safety Valve برای بسیاری از سرویس‌های عمومی نفت، گاز، بخار و Process قابل بررسی است.

Grade واقعی بدنه باید از Datasheet و Marking محصول کنترل شود.

شیر اطمینان استنلس استیل

Stainless Steel Safety Valve در خطوطی که مقاومت خوردگی بیشتری نیاز است قابل استفاده است.

گریدهایی از خانواده 304 و 316 در محصولات مختلف قابل بررسی هستند.

برای سیالات خورنده باید Wetted Parts نیز کنترل شوند.

Trim شیر اطمینان

Trim شامل اجزای داخلی در تماس با Flow و عملکرد Valve است.

موادی مانند:

Nozzle

Disc

Seat

Stem

و Spring

ممکن است متریال متفاوتی نسبت به Body داشته باشند.

Trim Material باید با Fluid و Temperature سازگار باشد.

Seat فلزی و نرم

Safety Valveها می‌توانند بسته به طراحی دارای:

Metal Seat

یا

Soft Seat

باشند.

Soft Seat ممکن است Seat Tightness بهتری در برخی سرویس‌ها ایجاد کند، اما Temperature و Chemical Compatibility آن محدودیت دارد.

Metal Seat برای سرویس‌های دمای بالاتر رایج است.

Bonnet باز و بسته

Safety Valveها می‌توانند دارای:

Open Bonnet

یا

Closed Bonnet

باشند.

نوع Bonnet براساس Service، Environment و Valve Design انتخاب می‌شود.

Lever چیست؟

برخی Safety Valveها دارای Lifting Lever هستند که امکان بررسی مکانیکی یا Lift کردن Valve را تحت شرایط تعریف‌شده فراهم می‌کند.

استفاده از Lever باید طبق دستورالعمل سازنده انجام شود.

Cap

در برخی مدل‌ها Adjusting Mechanism توسط Cap پوشانده می‌شود.

Cap می‌تواند Screwed، Bolted یا Sealed باشد و از تغییر ناخواسته Set Pressure جلوگیری کند.

فشار تنظیم و فشار طراحی

Set Pressure باید در ارتباط با MAWP تجهیز انتخاب شود.

قرار دادن Set Pressure بالاتر از محدوده مجاز تجهیز می‌تواند حفاظت موردنظر را از بین ببرد.

در سیستم‌های دارای چند Safety Valve ممکن است Set Pressureها متفاوت باشند، اما این موضوع باید طبق Code طراحی شود.

Set Pressure و Operating Pressure

Operating Pressure معمولاً باید به‌اندازه کافی پایین‌تر از Set Pressure باشد تا Valve در شرایط نرمال دچار Simmer یا Leakage مکرر نشود.

فاصله موردنیاز به نوع Valve، Service و استاندارد بستگی دارد.

تست Set Pressure

Safety Valve باید در شرایط کنترل‌شده روی Test Bench مناسب تنظیم و آزمایش شود.

در این تست معمولاً مواردی مانند:

Set Pressure

Seat Tightness

Blowdown در صورت قابل تنظیم بودن

و عملکرد مکانیکی

بررسی می‌شوند.

تغییر تنظیم Valve در سایت بدون تجهیزات و روش مناسب می‌تواند خطرناک باشد.

Calibration و Certification

در پروژه‌های صنعتی، Safety Valve ممکن است نیازمند Calibration Certificate یا Test Certificate باشد.

این مدارک می‌توانند شامل:

Valve Identification

Set Pressure

Test Medium

Test Date

و نتایج آزمون

باشند.

Seal بعد از تنظیم

پس از Set Pressure Adjustment، بخش Adjusting Screw معمولاً طبق روش مشخص Seal می‌شود تا از دستکاری غیرمجاز جلوگیری شود.

تست نشتی Seat

Seat Tightness Test برای بررسی Leakage Valve در فشاری پایین‌تر از Set Pressure انجام می‌شود.

Acceptance Criteria باید مطابق Standard مربوط و Valve Type باشد.

Blowdown Adjustment

در بعضی Spring-Loaded Safety Valveها Blowdown با Ringهای تنظیمی کنترل می‌شود.

این اجزا نباید بدون آگاهی از دستورالعمل سازنده تغییر داده شوند.

نصب صحیح شیر اطمینان

نصب باید طبق طراحی و دستورالعمل سازنده انجام شود.

اصول مهم عبارت‌اند از:

Valve در Orientation صحیح نصب شود.

Inlet Line کوتاه باشد.

Valve مستقیماً به تجهیز حفاظت‌شونده نزدیک باشد.

Piping وزن خود را به Valve تحمیل نکند.

Outlet Line Support مناسب داشته باشد.

و Drain لازم برای خروج Condensate در نظر گرفته شود.

نصب عمودی

بسیاری از Safety Valveهای Spring Loaded برای نصب Vertical Upright طراحی شده‌اند.

نصب در Orientation دیگر تنها در صورت تأیید سازنده مجاز است.

وجود شیر قطع‌کننده قبل از Safety Valve

به‌طور کلی نباید Valve حفاظتی به‌گونه‌ای ایزوله شود که در زمان بهره‌برداری مسیر حفاظت بسته بماند.

در سیستم‌های خاص ممکن است از Arrangementهای مهندسی‌شده استفاده شود، اما این موضوع باید دقیقاً مطابق Code و Procedure باشد.

خروجی شیر اطمینان

Discharge Piping نباید به Valve تنش مکانیکی نامناسب وارد کند.

وزن لوله خروجی، Thermal Expansion و Reaction Force در زمان Relief باید توسط Support مناسب کنترل شوند.

Reaction Force

هنگام تخلیه سریع گاز یا بخار، نیروی واکنشی قابل‌توجهی می‌تواند ایجاد شود.

این نیرو باید در طراحی Support و Discharge Piping لحاظ شود.

Drain

تجمع مایع در Outlet Safety Valve می‌تواند عملکرد یا خوردگی را تحت تأثیر قرار دهد.

در طراحی مناسب ممکن است Drain Point موردنیاز باشد.

کاربرد روی بویلر

Safety Valve یکی از تجهیزات اصلی حفاظت Pressure در Boiler Systems است.

ظرفیت، تعداد و Set Pressure Valveها باید مطابق Code و ظرفیت تولید بخار تعیین شوند.

کاربرد روی مخازن تحت فشار

در Pressure Vesselها Safety Relief Valve برای حفاظت از Vessel در Scenarioهای Overpressure استفاده می‌شود.

Design Case باید قبل از انتخاب Valve مشخص شود.

کاربرد روی کمپرسور

در Compressor Systemها امکان Overpressure در Discharge یا بخش‌های محبوس وجود دارد.

Relief Valve مناسب می‌تواند برای حفاظت تجهیزات نصب شود.

کاربرد روی پمپ

در Positive Displacement Pumpها مسدود شدن Outlet می‌تواند Pressure بسیار بالایی ایجاد کند.

Relief Protection باید متناسب با سیستم طراحی شود.

کاربرد در مبدل حرارتی

در Heat Exchangerها Scenarioهایی مانند Tube Rupture یا Thermal Expansion می‌توانند نیاز به Pressure Relief ایجاد کنند.

انتخاب بر مبنای تحلیل واقعی Scenario انجام می‌شود.

کاربرد در خطوط بخار

در Steam Lineها Safety Valve برای حفاظت تجهیزات یا Headerهای مشخص استفاده می‌شود.

Temperature بالا روی Material، Spring و Seat تأثیر مستقیم دارد.

کاربرد در صنایع نفت و گاز

Safety Valve در واحدهای نفت و گاز برای حفاظت از:

Separator

Vessel

Compressor

Pipeline Section

Process Equipment

و Storage System

استفاده می‌شود.

کاربرد در پتروشیمی

در Petrochemical Units، Relief System یکی از اجزای اصلی Process Safety است.

Valve ممکن است به Flare Header یا سیستم تخلیه اختصاصی متصل شود.

کاربرد در پالایشگاه

در پالایشگاه‌ها انواع Safety و Relief Valve برای سرویس‌های:

Gas

Hydrocarbon

Steam

Liquid

و Process

استفاده می‌شوند.

کاربرد در نیروگاه

در نیروگاه‌ها شیرهای اطمینان در:

Boiler

Steam Header

Pressure Vessel

و تجهیزات تحت فشار

کاربرد حیاتی دارند.

استاندارد و Code

انتخاب Safety Valve باید براساس Code طراحی پروژه انجام شود.

در پروژه‌های صنعتی، استانداردها و کدهای مختلفی برای:

Sizing

Capacity Certification

Pressure Setting

Installation

و Testing

مورد استفاده قرار می‌گیرند.

استاندارد دقیق باید مطابق تجهیزات و کشور پروژه تعیین شود.

برندهای قابل بررسی

در گروه شیر اطمینان صنعتی، برندهای تخصصی مختلفی قابل بررسی هستند. از برندهای شناخته‌شده می‌توان به LESER، Crosby و برخی مدل‌های Technical اشاره کرد.

موجودی هر برند باید براساس مدل، سایز ورودی و خروجی، Set Pressure، متریال، نوع اتصال، سیال و ظرفیت تخلیه استعلام شود.

شیر اطمینان LESER

LESER از برندهای شناخته‌شده در حوزه Safety Valve است و مدل‌های مختلف آن برای سرویس‌های صنعتی قابل بررسی هستند.

محصول موردنیاز باید براساس:

Series

Inlet/Outlet Size

Pressure Class

Set Pressure

Temperature

Material

و Medium

انتخاب شود.

شیر اطمینان Crosby

Crosby نیز از برندهای شناخته‌شده Safety و Pressure Relief Valve است.

مدل‌های مختلف آن برای کاربردهای Process، Steam و سایر سرویس‌ها قابل بررسی هستند.

انتخاب برند

در شیر اطمینان تنها Brand کافی نیست.

حتی دو Valve از یک برند ممکن است از نظر:

Orifice

Capacity

Set Pressure Range

Material

Spring

Temperature

و Back Pressure Limit

کاملاً متفاوت باشند.

مزایای انتخاب صحیح شیر اطمینان

مهم‌ترین مزایا عبارت‌اند از:

حفاظت از تجهیزات در برابر Overpressure

کاهش احتمال آسیب Pressure Boundary

تخلیه کنترل‌شده فشار اضافی

کمک به ایمنی واحد فرایندی

عملکرد خودکار بدون نیاز به فرمان اپراتور

قابلیت استفاده برای گاز، بخار و مایع مطابق طراحی

تنوع متریال و Connection

امکان تنظیم Set Pressure براساس پروژه

محدودیت‌ها و نکات عملکردی

Safety Valve جایگزین سیستم کنترل Pressure نیست.

این تجهیز یک Protection Device است و نباید برای کنترل عادی و مداوم Process استفاده شود.

باز شدن مکرر Safety Valve می‌تواند نشانه مشکل در:

Process Control

Sizing

Set Pressure

یا Operating Conditions

باشد.

قیمت شیر اطمینان صنعتی

قیمت شیر اطمینان صنعتی براساس مشخصات فنی تعیین می‌شود و تنها سایز Valve معیار مناسبی برای مقایسه نیست.

مهم‌ترین عوامل عبارت‌اند از:

Brand

Model

Inlet Size

Outlet Size

Orifice

Set Pressure

Pressure Class

Body Material

Trim

Seat

Temperature

Medium

Spring Range

Balanced یا Conventional بودن

Pilot Operated بودن

Certificates

و Quantity.

تأثیر Set Pressure بر قیمت

Set Pressure می‌تواند Spring Range و Configuration موردنیاز Valve را تعیین کند.

بنابراین دو Valve ظاهراً مشابه با Set Pressure متفاوت الزاماً Product یکسانی نیستند.

تأثیر سایز و Orifice

Capacity بیشتر معمولاً نیازمند Orifice بزرگ‌تر یا Body Size متفاوت است.

قیمت باید براساس Certified Capacity و مشخصات Valve مقایسه شود.

تأثیر متریال

Stainless Steel، Carbon Steel و Alloy Materialها قیمت متفاوتی دارند.

همچنین Trim Material و Soft Seat می‌توانند قیمت را تغییر دهند.

تأثیر نوع اتصال

Flanged، Threaded و سایر Connectionها از نظر ساختار و قیمت متفاوت هستند.

در مدل فلنجی Class و Facing نیز اهمیت دارند.

تأثیر مدارک

Safety Valve دارای Test Certificate، Calibration Certificate و مدارک پروژه‌ای می‌تواند شرایط قیمت متفاوتی نسبت به کالای فاقد مدارک کامل داشته باشد.

جدول اطلاعات لازم برای استعلام قیمت

راهنمای خرید شیر اطمینان صنعتی

برای دریافت پیشنهاد فنی دقیق، بهتر است اطلاعات زیر اعلام شوند:

Protected Equipment: مشخص
Fluid: مشخص
Phase: Gas / Vapor / Steam / Liquid
Operating Pressure: مشخص
Design Pressure / MAWP: مشخص
Set Pressure: مشخص
Relieving Temperature: مشخص
Required Relief Capacity: مشخص
Back Pressure: مشخص
Inlet Size: مشخص
Outlet Size: مشخص
Connection / Class: مشخص
Body Material: مشخص
Trim Material: در صورت الزام
Brand: در صورت نیاز
Certificates: مشخص
Quantity: مشخص

نکات مهم هنگام خرید

برای انتخاب حرفه‌ای بهتر است موارد زیر بررسی شوند:

Valve Type

Set Pressure

MAWP

Operating Pressure

Required Capacity

Orifice

Inlet Size

Outlet Size

Pressure Class

Fluid

Phase

Temperature

Back Pressure

Body Material

Trim

Seat

Bonnet Type

Connection

Certified Capacity

Brand

Model

Test Certificate

Calibration

و Quantity.

اشتباهات رایج هنگام انتخاب

از مهم‌ترین اشتباهات می‌توان به موارد زیر اشاره کرد:

انتخاب فقط براساس سایز خط

اعلام فشار کاری بدون Set Pressure

در نظر نگرفتن ظرفیت تخلیه

عدم بررسی Back Pressure

استفاده Valve مخصوص مایع برای سرویس متفاوت بدون تأیید

عدم بررسی Temperature

نادیده گرفتن Orifice

انتخاب Inlet و Outlet اشتباه

عدم بررسی Material Compatibility

تنظیم خودسرانه Set Pressure

عدم بررسی Discharge System

و خرید صرفاً براساس پایین‌ترین قیمت.

پرسش‌های متداول

شیر اطمینان چیست؟

Valve حفاظتی است که در شرایط Overpressure باز شده و بخشی از سیال را تخلیه می‌کند.

Set Pressure چیست؟

فشار تنظیم‌شده‌ای است که عملکرد Valve براساس آن تعریف می‌شود.

آیا Set Pressure همان فشار کاری است؟

خیر. Operating Pressure و Set Pressure دو پارامتر متفاوت هستند.

Blowdown چیست؟

اختلاف میان Set Pressure و فشار بسته شدن مجدد Valve.

Back Pressure چیست؟

فشاری که در سمت خروجی Safety Valve وجود دارد.

Orifice چیست؟

سطح مؤثر تخلیه که نقش اصلی در Capacity Valve دارد.

Safety Valve و Relief Valve چه تفاوتی دارند؟

کاربرد و رفتار بازشدن آن‌ها بسته به نوع سیال و استاندارد متفاوت است؛ Safety Valve بیشتر با Gas/Steam و Relief Valve بیشتر با Liquid Service مرتبط است.

شیر Conventional چیست؟

مدلی است که Back Pressure می‌تواند روی عملکرد آن اثر بگذارد.

Balanced Bellows چیست؟

طراحی‌ای است که برای کاهش تأثیر Back Pressure روی عملکرد Valve استفاده می‌شود.

Pilot Operated Valve چیست؟

مدلی که Main Valve توسط یک Pilot Valve کنترل می‌شود.

آیا می‌توان Safety Valve را برای تنظیم فشار عادی خط استفاده کرد؟

خیر. Safety Valve تجهیز حفاظتی است و جایگزین Pressure Regulator یا Control Valve نیست.

آیا فشار تنظیم را می‌توان در محل تغییر داد؟

تنظیم باید توسط افراد مجاز، با تجهیزات مناسب و مطابق دستورالعمل و استاندارد انجام شود.

چه برندهایی قابل بررسی هستند؟

از برندهای مطرح می‌توان به LESER، Crosby و مدل‌های صنعتی Technical اشاره کرد.

قیمت شیر اطمینان چگونه تعیین می‌شود؟

براساس مدل، سایز ورودی و خروجی، Orifice، Set Pressure، ظرفیت تخلیه، متریال، نوع اتصال، برند و مدارک فنی تعیین می‌شود.

خرید و فروش شیر اطمینان صنعتی

پترو صنعت پارس پاسارگاد امکان بررسی، خرید، فروش و تأمین انواع شیر اطمینان و Pressure Relief Valve صنعتی را برای پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، بخار، صنایع شیمیایی و تجهیزات تحت فشار فراهم می‌کند.

مدل‌های فلنج‌دار، دنده‌ای، فولادی و استنلس استیل با فشارهای تنظیم مختلف و برای سرویس‌های گاز، بخار و مایع براساس مشخصات پروژه قابل بررسی هستند.

محصولات برندهای LESER و Crosby و مدل‌های صنعتی دیگر نیز براساس سایز ورودی و خروجی، Set Pressure، Pressure Class، Material، Temperature، Orifice و Required Capacity قابل بررسی هستند.

برای استعلام دقیق، اعلام تنها سایز و فشار کافی نیست و بهتر است سیال، Set Pressure، دمای تخلیه، ظرفیت موردنیاز، Back Pressure، نوع اتصال و متریال نیز ارائه شوند.

جمع‌بندی

شیر اطمینان صنعتی یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های تحت فشار است و وظیفه آن جلوگیری از افزایش Pressure فراتر از محدوده ایمن طراحی از طریق تخلیه کنترل‌شده سیال است.

پارامترهایی مانند Set Pressure، Overpressure، Blowdown، Back Pressure، Orifice و Required Relief Capacity نقش اساسی در انتخاب صحیح Safety Valve دارند. به همین دلیل انتخاب این تجهیز تنها براساس سایز Pipeline یا Class فشاری روش مناسبی نیست.

مدل‌های Spring Loaded، Conventional، Balanced Bellows و Pilot Operated هرکدام برای شرایط متفاوتی طراحی شده‌اند و انتخاب آن‌ها باید با شرایط Process و Relief System هماهنگ باشد.

در خرید حرفه‌ای باید نوع سیال، فشار و دمای طراحی، Set Pressure، ظرفیت تخلیه، سایز ورودی و خروجی، Back Pressure، Body Material، Trim، نوع اتصال، برند و مدارک تست و کالیبراسیون به‌صورت هم‌زمان بررسی شوند.

پترو صنعت پارس پاسارگاد امکان تأمین انواع شیر اطمینان صنعتی را متناسب با مشخصات فنی، فشار تنظیم و الزامات حفاظتی پروژه‌های پایپینگ و تجهیزات تحت فشار فراهم می‌کند.
