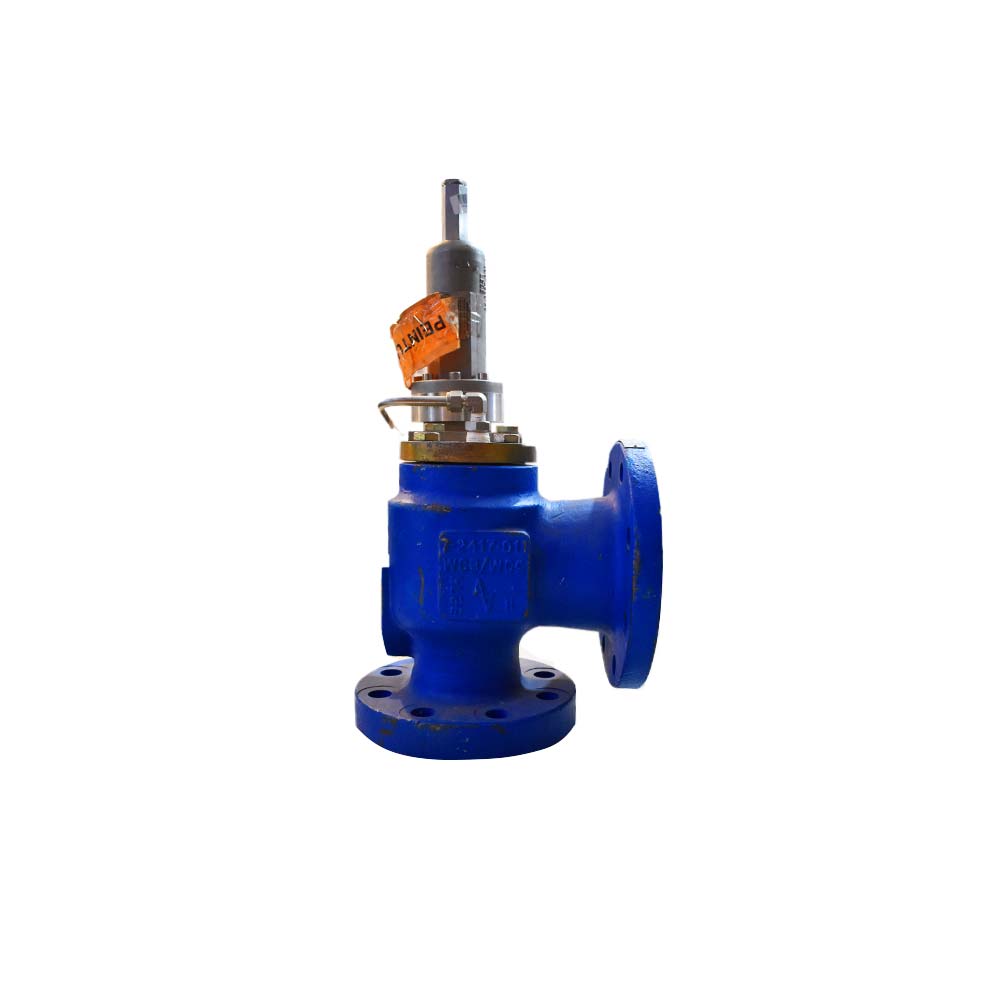

فروش شیر اطمینان پایلوت‌دار فلنج‌دار Crosby | کنترل دقیق فشار در سیستم‌های پرفشار

فروش شیر اطمینان پایلوت‌دار فلنج‌دار Crosby | کنترل دقیق فشار در سیستم‌های پرفشار

شیر اطمینان پایلوت‌دار فلنج‌دار Crosby برای حفاظت تجهیزات و خطوط فرآیندی در برابر افزایش غیرمجاز فشار در سرویس‌های حساس و پرفشار مورد استفاده قرار می‌گیرد. ساختار Pilot Operated باعث می‌شود عملکرد شیر اصلی توسط یک سیستم پایلوت کنترل شود و در شرایط مناسب، پایداری عملکرد در فشارهای کاری نزدیک‌تر به Set Pressure، قابلیت کنترل بهتر شرایط تخلیه و عملکرد مطمئن در کاربردهای پیچیده صنعتی فراهم شود.

در خانواده تجهیزات حفاظت فشار مجموعه Emerson، شیرهای Pilot Operated در سری‌ها و Configurationهای مختلف عرضه می‌شوند؛ بنابراین در سفارش محصولی که با عنوان Crosby Pilot Operated Relief Valve شناخته می‌شود، بررسی دقیق Nameplate، Model، Part Number و سازنده درج‌شده روی شیر ضروری است. انتخاب نهایی باید براساس Set Pressure، Working Pressure، Relief Capacity، نوع سیال، Back Pressure، دمای کاری، سایز Inlet و Outlet، کلاس فلنج و نوع عملکرد Pop Action یا Modulating انجام شود.

۱. معرفی شیر اطمینان پایلوت‌دار فلنج‌دار

Pilot Operated Pressure Relief Valve نوعی شیر حفاظتی است که عملکرد شیر اصلی توسط یک Pilot Valve کنترل می‌شود.

این ساختار با Safety Valveهای Direct Spring Operated متفاوت است و برای بسیاری از سرویس‌های تخصصی فشار بالا مورد استفاده قرار می‌گیرد.

۲. مشخصات فنی کلی شیر اطمینان پایلوت‌دار

۳. Pilot Operated Relief Valve چیست؟

در این نوع شیر، فشار فرآیند به Pilot منتقل می‌شود.

Pilot وضعیت فشار سیستم را کنترل کرده و در زمان رسیدن فشار به مقدار تعیین‌شده، شرایط لازم برای باز شدن Main Valve را ایجاد می‌کند.

۴. تفاوت با Direct Spring Operated

در شیر Direct Spring، نیروی Spring مستقیماً Disc را روی Seat نگه می‌دارد.

اما در Pilot Operated Valve، فشار سیستم و Pilot Circuit در کنترل Main Valve نقش اصلی دارند.

۵. ساختار Main Valve و Pilot

این نوع شیر معمولاً از دو بخش اصلی تشکیل می‌شود:

Main Valve

Pilot Valve

Main Valve ظرفیت اصلی تخلیه را تأمین می‌کند و Pilot وظیفه کنترل عملکرد آن را بر عهده دارد.

۶. عملکرد در شرایط عادی

در فشار عادی سیستم، Pilot باعث می‌شود نیروی مناسب برای بسته نگه داشتن Main Valve برقرار باشد.

در این وضعیت مسیر اصلی تخلیه بسته است.

۷. عملکرد در Set Pressure

با رسیدن فشار سیستم به Set Pressure، Pilot واکنش نشان می‌دهد.

در نتیجه تعادل فشار روی Main Valve تغییر کرده و شیر اصلی شروع به باز شدن می‌کند.

۸. تخلیه فشار اضافی

با باز شدن Main Valve، حجم موردنیاز سیال از سیستم تخلیه می‌شود.

این فرآیند از افزایش بیشتر فشار و رسیدن تجهیزات به محدوده خطرناک جلوگیری می‌کند.

۹. بسته شدن مجدد

پس از کاهش فشار، Pilot شرایط لازم برای بسته شدن Main Valve را دوباره ایجاد می‌کند.

شیر پس از رسیدن فشار به محدوده Reseat به وضعیت بسته بازمی‌گردد.

۱۰. Set Pressure چیست؟

Set Pressure فشار تعیین‌شده برای شروع عملکرد سیستم Relief است.

این مقدار باید با:

Design Pressure

MAWP

Working Pressure

Code Requirement

هماهنگ شود.

۱۱. Working Pressure

Working Pressure فشار معمول سیستم در زمان بهره‌برداری است.

یکی از مزایای برخی Pilot Operated Valveها امکان کارکرد پایدار سیستم در فشار نزدیک‌تر به Set Pressure نسبت به برخی طراحی‌های متداول Spring Loaded است.

۱۲. اهمیت Operating Margin

فاصله مناسب بین Operating Pressure و Set Pressure برای جلوگیری از عملکرد ناخواسته شیر اهمیت دارد.

مقدار مجاز این فاصله باید براساس مدل و شرایط سرویس بررسی شود.

۱۳. Pop Action

در مدل‌های Pop Action، با رسیدن فشار به Set Pressure شیر با رفتار سریع به سمت باز شدن حرکت می‌کند.

این عملکرد برای بسیاری از Gas و Vapor Serviceها کاربرد دارد.

۱۴. Modulating Action

در مدل‌های Modulating، میزان باز شدن Main Valve متناسب با مقدار فشار اضافی تغییر می‌کند.

این ویژگی می‌تواند در برخی فرآیندها باعث کنترل نرم‌تر تخلیه شود.

۱۵. مزیت Modulating

عملکرد Modulating می‌تواند:

کاهش تخلیه غیرضروری سیال

کاهش شوک هیدرولیکی

عملکرد پایدارتر

کاهش اثرات Liquid Hammer

را در کاربرد مناسب فراهم کند.

۱۶. کاربرد در سیستم‌های پرفشار

Pilot Operated Relief Valve برای بسیاری از سیستم‌های High Pressure قابل استفاده است.

این شیرها در Configurationهای مختلف برای فشارهای کاری بسیار متنوع تولید می‌شوند.

۱۷. فشارهای تنظیم بالا

در برخی خانواده‌های Pilot Operated Relief Valve، Set Pressure می‌تواند به چند صد bar برسد.

مدل‌های خاص برای فشارهای بسیار بالاتر نیز وجود دارند.

۱۸. اهمیت مدل دقیق

حداکثر Set Pressure به Series و Configuration شیر بستگی دارد.

بنابراین نباید یک فشار مشخص را به تمام شیرهای Pilot Operated نسبت داد.

۱۹. اتصال فلنج‌دار

مدل موردنظر دارای Flanged Connection است.

اتصال فلنجی برای نصب شیر روی خطوط و تجهیزات فرآیندی صنعتی گزینه‌ای رایج است.

۲۰. کلاس فلنج

کلاس فلنج باید براساس:

Set Pressure

Design Pressure

Temperature

Material

Piping Class

انتخاب شود.

۲۱. کلاس‌های فشار

بسته به مدل، فلنج‌ها ممکن است در Ratingهای مختلف عرضه شوند.

مانند:

Class 150

Class 300

Class 600

Class 900

Class 1500

Class 2500

تطابق دقیق باید براساس Datasheet بررسی شود.

۲۲. Inlet و Outlet

در Pressure Relief Valve، سایز Inlet و Outlet لزوماً یکسان نیست.

برای سفارش باید هر دو اندازه مشخص شوند.

۲۳. Facing فلنج

نوع Facing می‌تواند بسته به سفارش شامل مواردی مانند:

RF

RTJ

باشد.

نوع دقیق باید با Piping Specification پروژه مطابقت داشته باشد.

۲۴. سایز شیر

Pilot Operated Valveها در سایزهای مختلف تولید می‌شوند.

در برخی خانواده‌های صنعتی، سایزهای ورودی از حدود 1 اینچ شروع شده و Outlet می‌تواند به سایزهای بسیار بزرگ‌تر برسد.

۲۵. Orifice

Orifice یکی از مهم‌ترین پارامترهای تعیین ظرفیت شیر است.

سایز Connection به‌تنهایی ظرفیت Relief را مشخص نمی‌کند.

۲۶. Relief Capacity

ظرفیت تخلیه باید براساس شرایط Worst Case سیستم محاسبه شود.

Safety Valve باید بتواند فشار اضافی ایجادشده در Scenario طراحی را به‌طور ایمن کنترل کند.

۲۷. عوامل مؤثر بر ظرفیت

پارامترهای مهم عبارت‌اند از:

Set Pressure

Relieving Pressure

Orifice Area

Fluid

Temperature

Back Pressure

Compressibility

Density

۲۸. کاربرد در Gas Service

بسیاری از Pilot Operated Valveها برای Gas Service طراحی شده‌اند.

در این شرایط، رفتار سریع و قابلیت Seat Tightness مناسب اهمیت زیادی دارد.

۲۹. کاربرد در Vapor Service

این شیرها برای بسیاری از Vapor Serviceها نیز قابل استفاده هستند.

نوع Vapor و شرایط ترمودینامیکی باید بررسی شود.

۳۰. کاربرد در Liquid Service

برخی سری‌های Pilot Operated برای Liquid Service طراحی شده‌اند.

در این سرویس، Modulating Action می‌تواند مزایای قابل‌توجهی داشته باشد.

۳۱. Mixed Phase Service

برخی مدل‌های پیشرفته برای Mixed Phase نیز قابل استفاده هستند.

این موضوع باید براساس Series دقیق تأیید شود.

۳۲. Cryogenic Service

برخی خانواده‌های Pilot Operated Relief Valve برای Cryogenic Service طراحی شده‌اند.

در این شرایط Material، Seal و Pilot Configuration باید مخصوص دمای پایین انتخاب شوند.

۳۳. کاربرد در گازهای مایع

Pilot Operated Safety Valve می‌تواند در سیستم‌های Liquefied Gas نیز مورد استفاده قرار گیرد.

انتخاب باید براساس شرایط واقعی دما و فشار انجام شود.

۳۴. کاربرد در کمپرسورهای فشار بالا

High Pressure Compressor یکی از کاربردهای مهم این نوع شیر است.

در صورت افزایش غیرمجاز فشار، Relief Valve باید ظرفیت کافی برای حفاظت از تجهیزات داشته باشد.

۳۵. کاربرد در صنایع نفت و گاز

این تجهیزات در بخش‌های مختلف صنایع نفت و گاز از جمله:

Production

Refinery

Gas Processing

Compression

Storage

Transfer

قابل استفاده هستند.

۳۶. کاربرد در صنایع پتروشیمی

در واحدهای پتروشیمی، Pilot Operated PRV می‌تواند برای سرویس‌هایی با شرایط پیچیده فشار، Back Pressure یا ظرفیت بالا مورد استفاده قرار گیرد.

۳۷. کاربرد در پالایشگاه

در پالایشگاه‌ها، حفاظت از:

Pressure Vessel

Separator

Reactor

Compressor

Process Lines

در برابر Overpressure اهمیت بسیار زیادی دارد.

۳۸. Back Pressure

Back Pressure یکی از پارامترهای مهم در انتخاب شیر اطمینان است.

وجود فشار در Outlet می‌تواند رفتار بسیاری از PRVها را تحت تأثیر قرار دهد.

۳۹. Built-Up Back Pressure

این فشار در اثر عبور سیال از Discharge Line هنگام Relief ایجاد می‌شود.

طراحی خط خروجی باید به‌گونه‌ای باشد که محدودیت غیرمجاز ایجاد نکند.

۴۰. Superimposed Back Pressure

این نوع Back Pressure قبل از باز شدن شیر در Outlet وجود دارد.

مقدار ثابت یا متغیر آن باید در انتخاب Configuration لحاظ شود.

۴۱. مزیت Pilot Operated در Back Pressure

برخی طراحی‌های Pilot Operated می‌توانند در شرایط Back Pressure عملکرد پایدارتری نسبت به برخی شیرهای Conventional داشته باشند.

با این حال محدوده مجاز Back Pressure وابسته به مدل است.

۴۲. Seat Tightness

یکی از ویژگی‌های مهم بسیاری از Pilot Operated Valveها، Seat Tightness مناسب در فشارهای کاری بالا است.

نوع Seat باید براساس شرایط سرویس انتخاب شود.

۴۳. Soft Seat

در بسیاری از Pilot Operated Valveها از Soft Seat استفاده می‌شود.

این ساختار می‌تواند Leakage پایین‌تری در محدوده مجاز فشار و دما فراهم کند.

۴۴. محدودیت Soft Seat

Soft Seat برای تمام دماها و سیالات مناسب نیست.

Material Compatibility و Temperature Limit باید بررسی شوند.

۴۵. Non-Flowing Pilot

در برخی Seriesها از Non-Flowing Pilot استفاده می‌شود.

در حالت پایدار، جریان مداوم قابل‌توجهی از Pilot عبور نمی‌کند.

۴۶. مزیت Non-Flowing Pilot

این طراحی می‌تواند:

کاهش مصرف سیال

کاهش انتشار

بهبود عملکرد

کاهش جریان مداوم از Pilot

را فراهم کند.

۴۷. Pilot Sensing

Pilot باید فشار واقعی سیستم را به‌درستی Sense کند.

محل و نحوه اتصال Sense Line می‌تواند روی عملکرد شیر تأثیر بگذارد.

۴۸. Remote Sensing

در برخی Configurationها امکان استفاده از Remote Pressure Sensing وجود دارد.

این ویژگی در سیستم‌هایی با افت فشار ورودی یا شرایط خاص می‌تواند کاربردی باشد.

۴۹. Field Test Connection

برخی Pilot Operated Valveها دارای امکان Field Test Connection هستند.

این قابلیت می‌تواند تست عملکرد Pilot را بدون ایجاد فشار کامل فرآیند تسهیل کند.

۵۰. اهمیت Pilot Line

Pilot Line باید:

تمیز باشد.

مسدود نشود.

نشتی نداشته باشد.

به‌درستی متصل شود.

هرگونه اختلال در این مسیر می‌تواند عملکرد شیر را تحت تأثیر قرار دهد.

۵۱. سیالات آلوده

در برخی سری‌ها Configurationهایی برای Dirty Service ارائه می‌شوند.

با این حال وجود ذرات، Hydrate یا آلودگی باید هنگام انتخاب محصول اعلام شود.

۵۲. Filtration

در برخی کاربردها استفاده از Filter در Pilot Circuit می‌تواند ضروری باشد.

انتخاب آن باید براساس دستورالعمل سازنده انجام شود.

۵۳. خطر گرفتگی Pilot

گرفتگی مسیر Pilot می‌تواند عملکرد Pressure Relief Valve را مختل کند.

به همین دلیل تمیزی سیستم اهمیت ویژه‌ای دارد.

۵۴. Body Material

متریال Main Valve براساس:

Pressure

Temperature

Fluid

Corrosion

Project Specification

انتخاب می‌شود.

۵۵. متریال‌های صنعتی

بسته به سری و پروژه ممکن است متریال‌هایی مانند:

Carbon Steel

Stainless Steel

Low Temperature Steel

Alloy Materials

استفاده شوند.

۵۶. Trim Material

Trim باید با سیال، دما و شرایط خوردگی سازگار باشد.

در سرویس‌های خاص ممکن است متریال داخلی ویژه موردنیاز باشد.

۵۷. Temperature Range

محدوده دمایی Pilot Operated Valve به Series و Seal Material بستگی دارد.

برخی مدل‌ها برای Cryogenic و برخی برای High Temperature طراحی می‌شوند.

۵۸. اهمیت دمای کاری

دما می‌تواند روی:

Elastomer

Pilot Seal

Main Seat

Body Rating

Flange Rating

تأثیر بگذارد.

۵۹. استاندارد API 526

بسیاری از Pilot Operated Safety Valveهای صنعتی در Configurationهای سازگار با API 526 ارائه می‌شوند.

این استاندارد به ابعاد، Orifice و Ratingهای متداول PRVهای فلنج‌دار مرتبط است.

۶۰. استاندارد API 520

API 520 یکی از استانداردهای مهم در حوزه Sizing، Selection و Installation تجهیزات Pressure Relief است.

طراحی پروژه باید براساس استاندارد موردنیاز انجام شود.

۶۱. API 527

API 527 به Seat Tightness برخی Pressure Relief Valveها مربوط می‌شود.

الزام این استاندارد باید براساس مدل و Project Specification بررسی شود.

۶۲. ASME

بسته به مدل، Pressure Relief Valve می‌تواند براساس الزامات ASME طراحی و Certified شود.

Certification دقیق باید روی Datasheet و Nameplate بررسی شود.

۶۳. PED

برای پروژه‌هایی که PED Requirement دارند، Certification مربوطه باید هنگام سفارش مشخص شود.

۶۴. اهمیت Nameplate

Nameplate شیر اطلاعات بسیار مهمی برای شناسایی محصول ارائه می‌دهد.

موارد قابل درج شامل:

Manufacturer

Series

Model

Set Pressure

Size

Orifice

Material

Certification

است.

۶۵. بررسی نام سازنده روی شیر

در تجهیزات Pilot Operated مجموعه Emerson ممکن است نام سری یا برند سازنده روی Nameplate با عنوان عمومی مورد استفاده در بازار متفاوت باشد.

بنابراین در سفارش محصولی که با عنوان Crosby Pilot Operated شناخته می‌شود، نام دقیق Manufacturer روی پلاک باید بررسی شود.

۶۶. اهمیت Model و Part Number

Pilot Operated PRV دارای Configurationهای متعددی است.

Part Number برای تشخیص دقیق:

Main Valve

Pilot Type

Material

Seat

Connection

Pressure Range

اهمیت دارد.

۶۷. Pop Action در برابر Modulating

انتخاب بین این دو عملکرد باید براساس نوع فرآیند انجام شود.

Pop Action معمولاً برای باز شدن سریع مناسب است.

Modulating برای تخلیه متناسب‌تر با افزایش فشار کاربرد دارد.

۶۸. مزایای Pilot Operated Valve

از مزایای این نوع شیر می‌توان به موارد زیر اشاره کرد:

عملکرد دقیق در Set Pressure

قابلیت استفاده در فشارهای بالا

Seat Tightness مناسب

امکان کار نزدیک‌تر به Set Pressure در برخی مدل‌ها

وزن کمتر در برخی سایزها نسبت به طراحی‌های Spring Loaded بزرگ

قابلیت Remote Sensing

امکان Field Testing

عملکرد Pop یا Modulating

مناسب برای Back Pressure در Configurationهای مربوطه

۶۹. محدودیت‌های Pilot Operated Valve

این نوع شیر نیز محدودیت‌هایی دارد.

موارد مهم عبارت‌اند از:

حساسیت Pilot Circuit

نیاز به سیال نسبتاً مناسب برای Pilot

احتمال گرفتگی خطوط کوچک

نیاز به Maintenance تخصصی

اهمیت Configuration صحیح

۷۰. تفاوت با Conventional Safety Valve

در Conventional Valve، Spring مستقیماً وظیفه کنترل Disc را دارد.

در Pilot Operated Valve، سیستم Pilot فشار Main Valve را کنترل می‌کند.

۷۱. تفاوت با Balanced Bellows Valve

Balanced Bellows یک Direct Spring Valve با Bellows برای کاهش تأثیر Back Pressure است.

Pilot Operated Valve از مکانیزم متفاوتی برای کنترل Main Valve استفاده می‌کند.

۷۲. تفاوت با Pressure Regulator

Pressure Regulator برای کنترل مداوم فشار فرآیند استفاده می‌شود.

Pilot Operated Safety Valve برای حفاظت اضطراری در برابر Overpressure طراحی شده است.

۷۳. تفاوت با Control Valve

Control Valve برای تنظیم مداوم Process Variable استفاده می‌شود.

Pressure Relief Valve یک تجهیز حفاظتی است و تنها هنگام ایجاد شرایط لازم وارد عمل می‌شود.

۷۴. نصب شیر اطمینان پایلوت‌دار

هنگام نصب باید:

Inlet صحیح باشد.

Outlet به مسیر مناسب متصل شود.

Pilot Line کنترل شود.

Connection تمیز باشد.

تنش Pipe به شیر وارد نشود.

جهت نصب طبق دستورالعمل رعایت شود.

۷۵. افت فشار Inlet

افت فشار زیاد در مسیر ورودی می‌تواند باعث عملکرد ناپایدار سیستم Relief شود.

طراحی Inlet Line باید مطابق الزامات مهندسی باشد.

۷۶. Discharge Line

مسیر خروجی باید ظرفیت کافی برای Relief Flow داشته باشد.

Back Pressure ایجادشده باید در محدوده مجاز مدل باقی بماند.

۷۷. ایمنی مسیر تخلیه

سیال تخلیه‌شده باید به محل ایمن هدایت شود.

این موضوع برای:

Gas

Hydrocarbon

Toxic Fluid

Hot Vapor

اهمیت بسیار بالایی دارد.

۷۸. نگهداری Pilot

Pilot Valve باید در برنامه Maintenance قرار گیرد.

موارد قابل بررسی شامل:

Pilot Seat

Filter

Tubing

Connection

Seal

Pressure Setting

است.

۷۹. تست دوره‌ای

تست می‌تواند شامل:

Set Pressure

Pilot Operation

Main Valve Operation

Seat Leakage

Reseating

Field Test Connection

باشد.

۸۰. علائم احتمالی خرابی

نشانه‌های نیاز به بررسی عبارت‌اند از:

Leakage

عملکرد زودهنگام

عدم عملکرد در Set Pressure

فشار غیرعادی در Pilot

گرفتگی Pilot Line

بسته نشدن Main Valve

عملکرد ناپایدار

۸۱. اهمیت کالیبراسیون

Pilot و Main Valve باید براساس الزامات سازنده و پروژه مورد تست و Calibration قرار گیرند.

تغییر Set Pressure بدون تجهیزات مناسب توصیه نمی‌شود.

۸۲. Replacement شیر موجود

برای جایگزینی شیر قبلی باید موارد زیر تطبیق داده شوند:

Manufacturer

Model

Set Pressure

Inlet Size

Outlet Size

Orifice

Flange Class

Facing

Material

Pilot Type

۸۳. تشخیص محصول اصل

هنگام خرید بهتر است موارد زیر بررسی شوند:

Nameplate

Manufacturer Marking

Model

Serial Number

Set Pressure

Flange Rating

Orifice

Documentation

Certification

۸۴. قیمت شیر اطمینان پایلوت‌دار فلنج‌دار

قیمت شیر اطمینان پایلوت‌دار فلنج‌دار Crosby یا مدل‌های Pilot Operated متناظر، به مشخصات فنی کامل وابسته است.

مهم‌ترین عوامل عبارت‌اند از:

Series

Model

Size

Orifice

Set Pressure

Flange Class

Body Material

Pilot Type

Seat Material

Certification

Quantity

۸۵. تأثیر فشار بر قیمت

افزایش Pressure Rating می‌تواند باعث تغییر:

Body

Flange Class

Pilot

Material

Configuration

شود.

در نتیجه قیمت نیز تغییر خواهد کرد.

۸۶. تأثیر سایز بر قیمت

Main Valveهای بزرگ‌تر دارای Body و Trim بزرگ‌تر هستند و ممکن است ظرفیت تخلیه بسیار بیشتری داشته باشند.

این موضوع روی قیمت تأثیر مستقیم دارد.

۸۷. تأثیر نوع Pilot

Pilotهای Pop Action و Modulating دارای ساختار و کاربرد متفاوت هستند.

نوع Pilot باید هنگام استعلام مشخص شود.

۸۸. خرید شیر اطمینان پایلوت‌دار

برای خرید صحیح بهتر است اطلاعات زیر اعلام شوند:

Manufacturer / Brand

Model

Quantity

Inlet Size

Outlet Size

Flange Class

Facing

Set Pressure

Fluid

Temperature

Required Capacity

Back Pressure

۸۹. اطلاعات لازم برای RFQ

برای تهیه RFQ دقیق بهتر است موارد زیر درج شوند:

Equipment Tag

Service

Set Pressure

Operating Pressure

Relieving Temperature

Required Capacity

Fluid Properties

Inlet / Outlet

Flange Rating

Material

Certification

۹۰. سفارش براساس Datasheet

در پروژه‌های نفت، گاز و پتروشیمی بهترین روش سفارش، استفاده از Datasheet کامل Pressure Relief Valve است.

این روش احتمال خطای انتخاب را کاهش می‌دهد.

۹۱. سفارش براساس Nameplate

اگر محصول برای Replacement است، ارسال تصویر واضح Nameplate بسیار مفید است.

این تصویر باید Set Pressure، Model و Connectionهای اصلی را نشان دهد.

۹۲. سفارش پروژه‌ای

امکان بررسی سفارش براساس:

RFQ

MTO

BOQ

Valve Datasheet

Equipment Datasheet

Process Data

Technical Specification

Purchase Requisition

وجود دارد.

۹۳. اشتباهات رایج هنگام خرید

برخی اشتباهات مهم عبارت‌اند از:

خرید فقط براساس عبارت Pilot Operated

مشخص نکردن مدل

عدم بررسی سازنده روی Nameplate

اعلام نکردن Set Pressure

عدم بررسی Orifice

اشتباه در Flange Class

نادیده گرفتن Back Pressure

مشخص نکردن نوع سیال

انتخاب Pop به‌جای Modulating یا برعکس

عدم بررسی Required Capacity

۹۴. سوالات متداول درباره شیر اطمینان پایلوت‌دار

شیر اطمینان پایلوت‌دار چیست؟
نوعی Pressure Relief Valve است که Main Valve توسط یک Pilot Valve کنترل می‌شود.

مزیت اصلی آن چیست؟
در کاربرد مناسب می‌تواند کنترل دقیق Set Pressure، Seat Tightness مناسب و عملکرد پایدار در فشارهای بالا را فراهم کند.

آیا برای سیستم‌های پرفشار مناسب است؟
بله، مدل‌های مختلف Pilot Operated برای فشارهای بالا تولید می‌شوند.

آیا برای گاز مناسب است؟
بسیاری از سری‌ها برای Gas و Vapor طراحی شده‌اند.

آیا برای مایع قابل استفاده است؟
برخی سری‌های Modulating برای Liquid Service نیز مناسب هستند.

آیا برای Mixed Phase قابل استفاده است؟
بعضی مدل‌ها برای Mixed Phase طراحی شده‌اند؛ Series دقیق باید بررسی شود.

Pop Action چیست؟
عملکردی است که در آن شیر با رسیدن فشار به محدوده تنظیم، سریع باز می‌شود.

Modulating چیست؟
در این طراحی میزان باز شدن شیر متناسب با مقدار Overpressure تغییر می‌کند.

آیا Back Pressure مهم است؟
بله. Back Pressure یکی از پارامترهای اصلی انتخاب و طراحی Discharge System است.

آیا سایز فلنج ظرفیت شیر را مشخص می‌کند؟
خیر. Orifice و طراحی داخلی نیز باید بررسی شوند.

آیا می‌توان Pilot را روی خط تست کرد؟
برخی Configurationها Field Test Connection دارند؛ روش تست باید مطابق دستورالعمل مدل انجام شود.

آیا Pilot Line نیاز به نگهداری دارد؟
بله. تمیزی، عدم گرفتگی و سلامت اتصالات آن اهمیت زیادی دارد.

برای خرید چه اطلاعاتی لازم است؟
مدل، Set Pressure، سایز ورودی و خروجی، کلاس فلنج، Orifice، نوع سیال، دما، ظرفیت تخلیه و Back Pressure.

قیمت چگونه تعیین می‌شود؟
براساس Series، سایز، کلاس فلنج، فشار، Pilot Type، متریال، Certification و تعداد تعیین می‌شود.

۹۵. جمع‌بندی

شیر اطمینان پایلوت‌دار فلنج‌دار Crosby یا مدل‌های Pilot Operated متناظر در مجموعه تجهیزات تخصصی Pressure Relief، برای حفاظت از خطوط و تجهیزات در برابر Overpressure مورد استفاده قرار می‌گیرند. ساختار Main Valve + Pilot Valve امکان کنترل دقیق عملکرد، استفاده در فشارهای بالا و بهره‌گیری از Configurationهای Pop Action یا Modulating را فراهم می‌کند.

در انتخاب این محصول باید علاوه بر Set Pressure و سایز فلنج، مشخصات Operating Pressure، Required Relief Capacity، Orifice، نوع Pilot، Back Pressure، نوع سیال، Temperature، Body Material، Inlet و Outlet Size، Flange Class و Certification بررسی شوند. همچنین به دلیل وجود برندها و سری‌های مختلف در خانواده تجهیزات Pressure Relief، نام دقیق Manufacturer و Model درج‌شده روی Nameplate باید مبنای سفارش نهایی قرار گیرد.

پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان، شیرآلات صنعتی، تجهیزات پایپینگ و تجهیزات کنترل فشار، امکان بررسی و تأمین شیر اطمینان پایلوت‌دار فلنج‌دار برای سیستم‌های پرفشار را براساس Datasheet، Part Number، Nameplate و شرایط واقعی پروژه فراهم می‌کند.

برای خرید و استعلام قیمت شیر اطمینان پایلوت‌دار فلنج‌دار Crosby و انتخاب مدل مناسب براساس فشار، ظرفیت تخلیه، نوع سیال، Back Pressure و شرایط کاری سیستم، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
