معرفی تیوب استنلس استیل 304 و 316
تیوب استنلس استیل برای انتقال سیال، خطوط اندازه‌گیری فشار، نمونه‌گیری و ساخت تجهیزات صنعتی به کار می‌رود. در این خانواده، انتخاب محصول براساس قطر خارجی واقعی، ضخامت دیواره، گرید متریال و شرایط کار انجام می‌شود. تیوب‌های 304، 304L، 316 و 316L در انواع شاخه‌ای و کلاف و با روش ساخت بدون درز یا درزدار قابل بررسی هستند.
تصویر تیوب استنلس استیل؛ مشخصات هر سفارش براساس گرید، قطر خارجی و ضخامت تأیید می‌شود.مشخصات فنی و اطلاعات سفارش
| مشخصه | توضیحات |
|---|---|
| گرید متریال | 304، 304L، 316 و 316L؛ مطابق سفارش و گواهی متریال |
| روش ساخت | بدون درز یا درزدار؛ متناسب با استاندارد و کاربرد |
| سایز | قطر خارجی واقعی، با واحد اینچ یا میلی‌متر |
| ضخامت دیواره | مقدار دقیق بر حسب میلی‌متر یا اینچ؛ جدا از قطر خارجی |
| شکل عرضه | شاخه مستقیم یا کلاف؛ طول هر بسته هنگام سفارش مشخص شود |
| نوع اتصال | اتصال فشاری فرول‌دار، جوشی یا رابط رزوه‌ای متناسب با سیستم |
| فشار و دمای مجاز | براساس گرید، قطر، ضخامت، روش ساخت و اطلاعات سازنده |
| کیفیت سطح | سطح سالم و تمیز؛ کیفیت و زبری سطح مطابق کاربرد |
| مدارک | گواهی متریال، شماره ذوب و گزارش آزمون مطابق نیاز پروژه |
متریال و انتخاب گرید
304 و 304L: برای بسیاری از خدمات عمومی صنعتی، تجهیزات غذایی و خطوط دارای خوردگی کنترل‌شده قابل بررسی هستند. حرف L نشان‌دهنده کربن کمتر است و در انتخاب متریال برای کاربردهای جوشی اهمیت دارد.
316 و 316L: وجود مولیبدن، مقاومت به خوردگی را در بسیاری از محیط‌ها نسبت به 304 بهبود می‌دهد. انتخاب برای سیالات شیمیایی، محیط‌های کلرایدی و دمای بالا باید با بررسی شرایط واقعی سرویس انجام شود؛ هیچ گریدی برای همه سیالات مناسب نیست.
انواع تیوب و روش ساخت
- تیوب بدون درز: فاقد درز جوشی طولی است؛ استاندارد ساخت، کیفیت متریال و ضخامت باید برای سرویس مورد نظر تأیید شوند.
- تیوب درزدار: دارای درز جوشی است. کیفیت جوش، عملیات حرارتی و آزمون‌های مورد نیاز در انتخاب آن اهمیت دارند.
- تیوب شاخه‌ای: برای مسیرهای مستقیم و نصب با تکیه‌گاه مشخص استفاده می‌شود.
- تیوب کلاف: برای مسیرهای طولانی و کاهش تعداد اتصال قابل بررسی است.
- تیوب ابزار دقیق، هیدرولیک و مبدل حرارتی: هر خانواده باید با استاندارد، ابعاد و کیفیت سطح متناسب با کاربرد سفارش داده شود.
سایز، ضخامت و تفاوت تیوب با لوله
قطر خارجی تیوب با علامت OD و ضخامت دیواره با مقدار مستقل مشخص می‌شود. برای مثال، تیوب با قطر خارجی ۱۲ میلی‌متر و ضخامت ۱ میلی‌متر، قطر داخلی تقریبی ۱۰ میلی‌متر دارد. سایز اینچی و میلی‌متری را بدون بررسی با یکدیگر جایگزین نکنید؛ تیوب ۱۲ میلی‌متر و تیوب نیم‌اینچ یک اندازه نیستند.
در لوله صنعتی معمولاً سایز اسمی و رده ضخامت مطرح است؛ در تیوب ابزار دقیق، قطر خارجی واقعی و ضخامت دیواره معیار سفارش هستند. هنگام خرید، واحد اندازه‌گیری و ابعاد هر دو را دقیق اعلام کنید.
فشار و دمای کاری
برای این خانواده نمی‌توان یک فشار یا دمای ثابت اعلام کرد. فشار مجاز به قطر خارجی، ضخامت، گرید، روش ساخت و دمای سیال وابسته است. ظرفیت مجموعه باید با اطلاعات فنی همان تیوب و اتصال تأیید شود. افزایش دما می‌تواند فشار مجاز را کاهش دهد؛ انتخاب نهایی باید با شرایط طراحی پروژه هماهنگ باشد.
اتصال، نصب و نگهداری
در سیستم‌های ابزار دقیق، تیوب با اتصالات فشاری فرول‌دار، اتصال جوشی یا رابط مناسب به تجهیزات وصل می‌شود. قطر، سختی و سطح تیوب باید با دستورالعمل سازنده اتصال سازگار باشند. سطح محل آب‌بندی باید عاری از خراش عمیق، فرورفتگی و آلودگی باشد.
برش را عمود انجام دهید، پلیسه داخلی و خارجی را بردارید و مسیر را پیش از نصب تمیز کنید. خمکاری باید با ابزار مناسب و شعاع مجاز انجام شود. تکیه‌گاه کافی برای کنترل ارتعاش لازم است. قطعات برندها و سری‌های مختلف را بدون تأیید سازنده با هم ترکیب نکنید.
کاربردهای صنعتی
تیوب استیل در خطوط انتقال فشار به گیج و ترانسمیتر، اتصال منیفولد و شیر سوزنی، نمونه‌گیری، تزریق مواد شیمیایی، هیدرولیک و مبدل‌های حرارتی کاربرد دارد. در صنایع غذایی و دارویی، گرید به‌تنهایی کافی نیست و کیفیت سطح داخلی، تمیزی و الزامات بهداشتی نیز باید بررسی شوند.
استانداردها و مدارک کنترل کیفیت
ASTM A269 برای تیوب‌های استنلس آستنیتی بدون درز و درزدار با کاربرد عمومی و ASTM A213 برای خانواده‌های مشخص تیوب بدون درز بویلر، سوپرهیتر و مبدل حرارتی مطرح هستند. استاندارد مناسب باید مطابق کاربرد و سفارش تعیین شود.
گواهی آزمون متریال (MTC)، گرید، شماره ذوب، ابعاد و نتایج آزمون را بررسی کنید. در سفارش‌های پروژه‌ای، نوع آزمون نشتی، بازرسی ابعادی و مدارک درخواستی را پیش از تأمین مشخص کنید.
راهنمای انتخاب و استعلام قیمت
- نوع سیال، فشار، دما و شرایط خوردگی را مشخص کنید.
- گرید، قطر خارجی، ضخامت و واحد اندازه‌گیری را اعلام کنید.
- روش ساخت، شاخه یا کلاف بودن و طول مورد نیاز را تعیین کنید.
- نوع اتصال و الزامات سختی و سطح را با سازنده اتصال تطبیق دهید.
- تعداد، برند مورد نظر و مدارک لازم را در درخواست بنویسید.
قیمت به گرید، ابعاد، روش ساخت، طول، برند و مدارک سفارش وابسته است. برای استعلام قیمت، مشخصات دقیق و تعداد را ارسال کنید تا موجودی و زمان تأمین بررسی شود.
محصولات تیوب و تجهیزات مرتبط

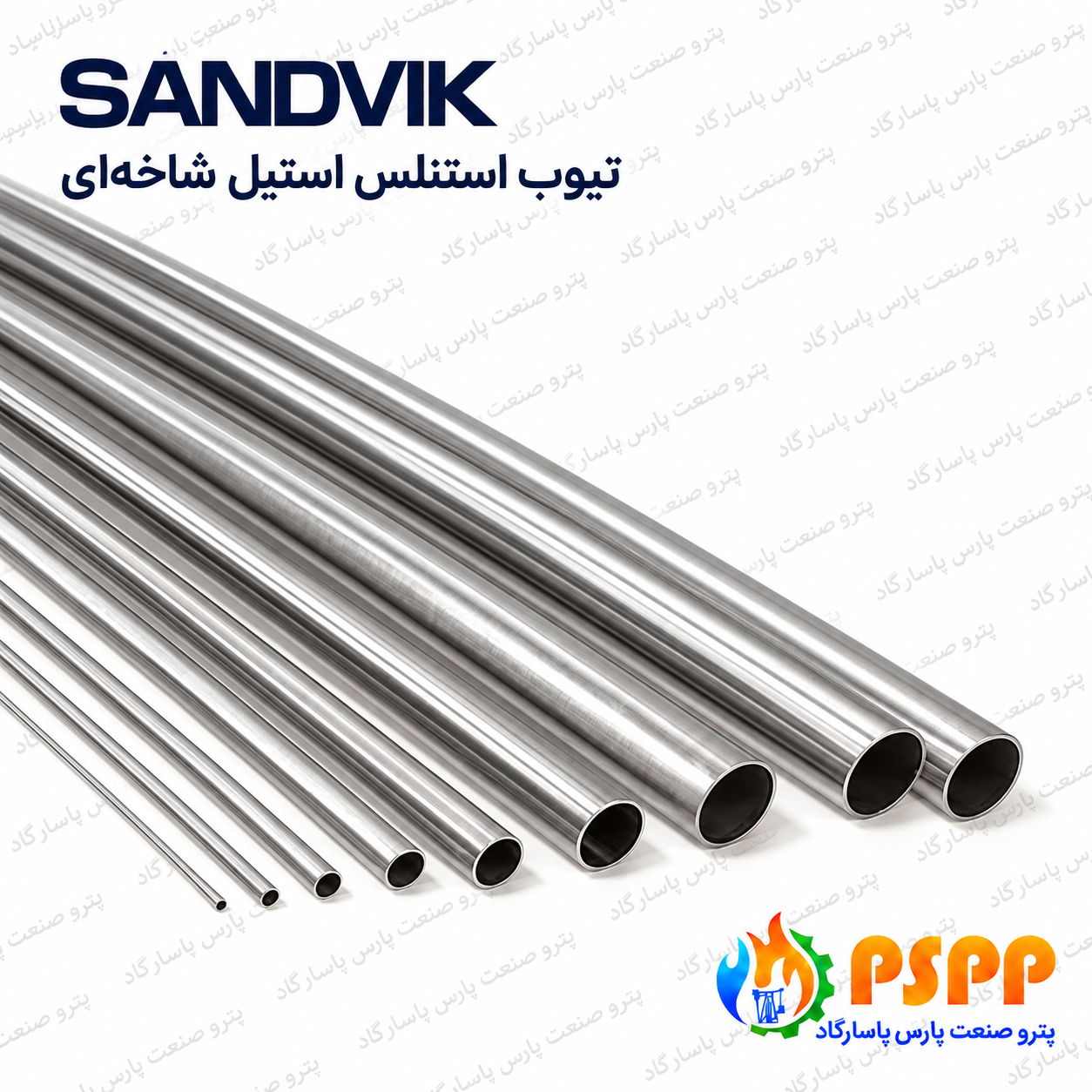

- تیوب استنلس استیل 316L سندویک
- تیوب استنلس استیل 316 سندویک
- اتصالات ابزار دقیق پارکر؛ اتصالات ابزار دقیق سوئیچ لاک
- شیرآلات ابزار دقیق استنلس استیل
پرسش‌های متداول
آیا تیوب 316L همیشه انتخاب بهتری است؟
انتخاب به نوع سیال، خوردگی، جوشکاری و شرایط کار بستگی دارد. مشخصات پروژه تعیین‌کننده است.
آیا از روی سایز می‌توان فشار مجاز را تعیین کرد؟
خیر؛ ضخامت، متریال، روش ساخت و دما نیز لازم است. فشار مجاز باید از اطلاعات فنی معتبر همان محصول تعیین شود.
برای اتصال فرول‌دار چه مواردی بررسی می‌شود؟
قطر خارجی، ضخامت، سختی، گردی مقطع و سلامت سطح تیوب باید با الزامات سازنده اتصال هماهنگ باشند.
برای دریافت لیست قیمت چه اطلاعاتی لازم است؟
گرید، قطر خارجی، ضخامت، طول، تعداد، برند و مدارک مورد نیاز را اعلام کنید.
