معرفی تیوب رولی استنلس استیل سندویک

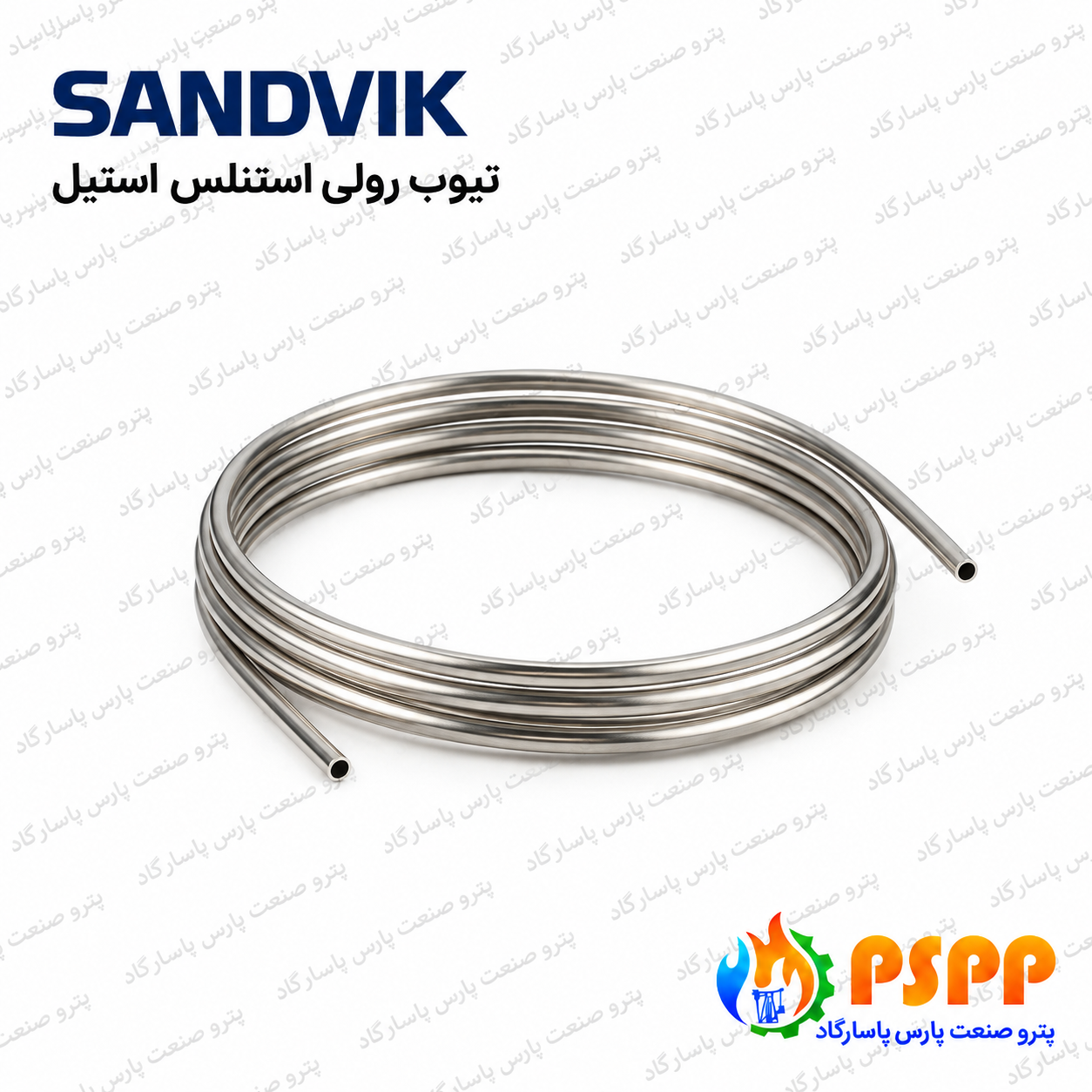

تیوب رولی یا کلافی برای اجرای مسیرهای پیوسته در سیستم‌های ابزار دقیق، نمونه‌گیری، انتقال فشار و تزریق مواد شیمیایی به کار می‌رود. عرضه به‌صورت کلاف می‌تواند تعداد رابط‌ها و نقاط اتصال مسیر را کاهش دهد. انتخاب تیوب 316L سندویک باید با قطر خارجی، ضخامت، طول کلاف و شرایط سیال هماهنگ باشد. تصویر این صفحه نمای معرفی خانواده تیوب کلافی است؛ مشخصات واقعی سفارش باید از مدارک همان کالا تأیید شود.
مشخصات فنی و اطلاعات سفارش
| مشخصه | توضیحات |
|---|---|
| گرید متریال | 316L؛ مطابق گواهی متریال همان کالا |
| روش ساخت | بدون درز یا درزدار؛ متناسب با استاندارد و کاربرد |
| سایز | قطر خارجی واقعی، با واحد اینچ یا میلی‌متر |
| ضخامت دیواره | مقدار دقیق بر حسب میلی‌متر یا اینچ؛ جدا از قطر خارجی |
| شکل عرضه | کلاف پیوسته؛ طول، قطر کلاف و بسته‌بندی مطابق سفارش |
| نوع اتصال | اتصال فشاری فرول‌دار، جوشی یا رابط رزوه‌ای متناسب با سیستم |
| فشار و دمای مجاز | براساس گرید، قطر، ضخامت، روش ساخت و اطلاعات سازنده |
| کیفیت سطح | سطح سالم و تمیز؛ کیفیت و زبری سطح مطابق کاربرد |
| مدارک | گواهی متریال، شماره ذوب و گزارش آزمون مطابق نیاز پروژه |
متریال و استاندارد
گرید 316L از خانواده استنلس استیل آستنیتی با کربن کمتر است. متریال، روش ساخت و استاندارد باید از گواهی آزمون متریال تأیید شوند. استانداردهایی مانند ASTM A269 در سفارش تیوب صنعتی مطرح هستند؛ درج این استاندارد به معنی تأیید همه کلاف‌ها نیست و باید روی مدارک سفارش بررسی شود.
قطر خارجی، ضخامت و طول کلاف
سایز تیوب براساس قطر خارجی واقعی مشخص می‌شود. قطر، ضخامت و طول را جداگانه و با واحد اینچ یا میلی‌متر اعلام کنید. سایزهای متریک و اینچی مشابه الزاماً قابل جایگزینی نیستند. طول کلاف، فضای بازکردن و شعاع خم مجاز نیز در انتخاب اثر دارند.
فشار و دمای کاری
فشار مجاز ثابت نیست و به قطر، ضخامت، جنس، روش ساخت و دمای کار وابسته است. ظرفیت اتصال‌ها و تیوب باید با اطلاعات فنی همان محصول و شرایط طراحی پروژه تطبیق داده شود.
اتصال و نصب
تیوب کلافی می‌تواند با اتصال فشاری فرول‌دار یا اتصال جوشی متناسب با طراحی نصب شود. سختی، گردی مقطع و کیفیت سطح باید با الزامات سازنده اتصال هماهنگ باشند. کلاف را با ابزار مناسب باز کنید تا پیچ‌خوردگی، له‌شدگی و خراش در محل آب‌بندی ایجاد نشود. برش عمود، پلیسه‌گیری و تمیزکاری داخلی پیش از نصب ضروری است.
کاربردها و مدل‌های عرضه
خطوط انتقال فشار گیج و ترانسمیتر، نمونه‌گیری، تزریق مواد شیمیایی و برخی مدارهای هیدرولیک از کاربردهای این خانواده هستند. تیوب شاخه‌ای، کلافی، بدون درز یا درزدار باید متناسب با نقشه و مشخصات پروژه انتخاب شوند؛ همه مدل‌ها یک فشار و یک کیفیت سطح ندارند.
راهنمای خرید
- سیال، فشار، دما و شرایط خوردگی را مشخص کنید.
- گرید، قطر خارجی، ضخامت و طول هر کلاف را اعلام کنید.
- روش ساخت، استاندارد، شماره ذوب و گواهی متریال را بررسی کنید.
- نوع اتصال و شعاع خم مورد نیاز را مشخص کنید.
- تعداد کلاف و مدارک بازرسی مورد نیاز را در استعلام بنویسید.
پرسش‌های متداول
تیوب رولی چه مزیتی دارد؟
در مسیرهای مناسب، امکان اجرای طول پیوسته و کاهش تعداد اتصالات را فراهم می‌کند.
آیا قطر تیوب به‌تنهایی برای تعیین فشار کافی است؟
خیر؛ ضخامت، جنس، روش ساخت، دما و اطلاعات سازنده نیز لازم است.
آیا همه کلاف‌ها بدون درز هستند؟
روش ساخت باید از مدارک محصول بررسی شود؛ کلافی بودن به‌تنهایی روش ساخت را مشخص نمی‌کند.
خرید و استعلام تیوب کلافی
برای بررسی مدل مناسب و استعلام با پترو صنعت پارس پاسارگاد، تلفن‌های ثابت ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴ تماس بگیرید. راهنمای تیوب استنلس استیل و تیوب شاخه‌ای سندویک.
