اتصالات و شیرآلات ابزار دقیق اس‌لوک (S-LOK)

راهنمای جامع اتصالات و شیرآلات ابزار دقیق اس‌لوک (S-LOK)

محصولات اس‌لوک برای اتصال تیوب، کنترل مسیر و تجهیز مدارهای اندازه‌گیری معرفی می‌شوند. این دسته، اتصالات تیوب دو فروله و خانواده‌های شیر سوزنی، توپی، یک‌طرفه، ریلیف و منیفولد را پوشش می‌دهد. اس‌لوک یک نام تجاری مستقل است؛ انتخاب و سفارش قطعات باید با کد همان برند انجام شود.

در سفارش اس‌لوک، نوع اتصال، مشخصات پورت‌ها و کد سری را دقیق اعلام کنید. تشابه نام تجاری یا ظاهر قطعات، نشان‌دهنده سازگاری اجزای اتصال نیست و جای بررسی مدارک سازنده را نمی‌گیرد.

دسترسی جداگانه به خدمات اس‌لوک

• خرید محصولات اس‌لوک
• فروش محصولات اس‌لوک
• لیست قیمت محصولات اس‌لوک
• تأمین محصولات اس‌لوک

محصولات اس‌لوک؛ لینک مستقل هر محصول

برای مشاهده تصویر، کاربرد و راهنمای انتخاب، محصول موردنظر را جداگانه انتخاب کنید.

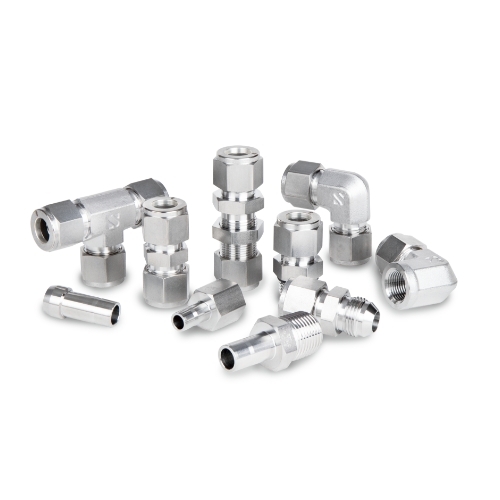

• اتصالات تیوب دو فروله اس‌لوک (S-LOK)

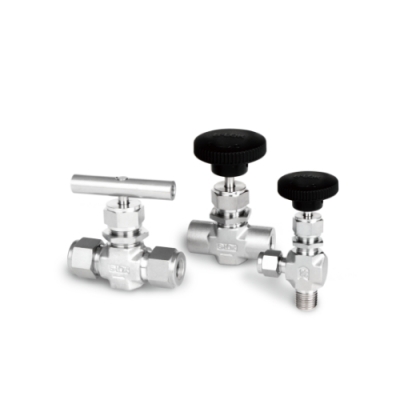

• شیر سوزنی ابزار دقیق اس‌لوک (S-LOK)

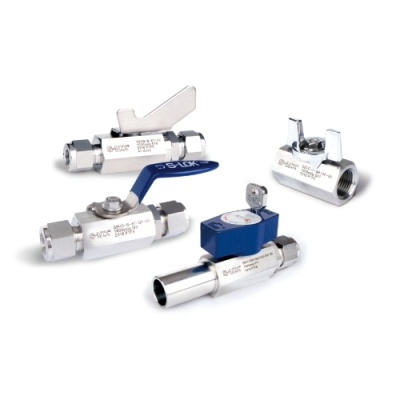

• شیر توپی ابزار دقیق اس‌لوک (S-LOK)

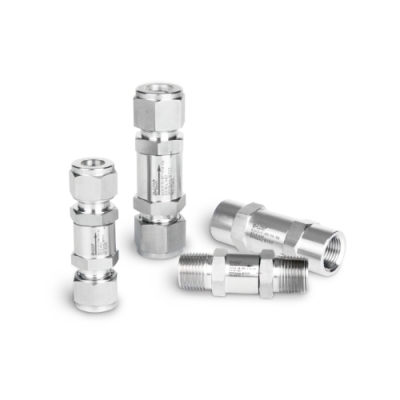

• شیر یک‌طرفه ابزار دقیق اس‌لوک (S-LOK)

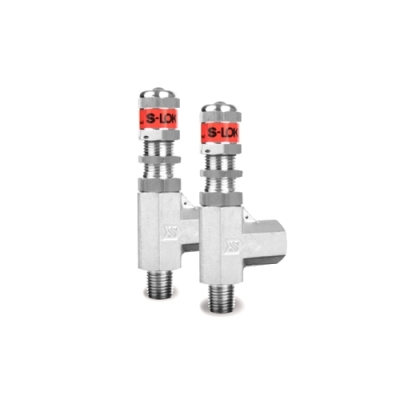

• شیر اطمینان تناسبی ابزار دقیق اس‌لوک (S-LOK)

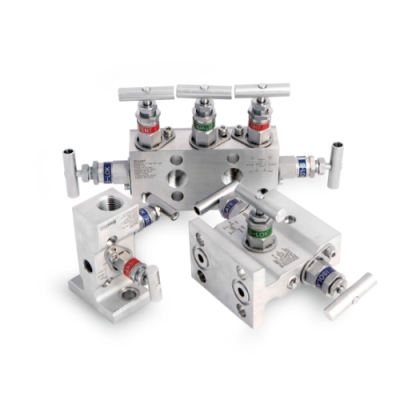

• منیفولد ابزار دقیق اس‌لوک (S-LOK)

جدول انتخاب فنی پیش از سفارش

انتخاب سایز و نوع اتصال

سایز تیوب بر اساس قطر خارجی واقعی تعیین می‌شود و با سایز اسمی لوله یا رزوه یکسان نیست. در سفارش، عبارت‌هایی مانند «یک‌چهارم» بدون تعیین نوع اندازه‌گیری کافی نیست؛ باید روشن شود منظور قطر خارجی تیوب است یا اندازه رزوه پورت. تیوب اینچی و میلی‌متری با قطر نزدیک نیز الزاماً قابل جایگزینی نیستند.

در رابط مستقیم، تطبیق دو سمت؛ در تبدیل، تعیین سایز بزرگ و کوچک؛ و در انشعاب‌ها، تعیین اندازه و جایگاه همه دهانه‌ها ضروری است. اتصالات پنلی علاوه بر سایز، به ضخامت دیواره و فضای نصب وابسته‌اند. برای مدل رزوه‌ای، استانداردهایی مانند NPT و BSP را صرفاً از روی ظاهر تشخیص ندهید؛ کد سفارش و نقشه باید مبنا باشند.

متریال و سازگاری با سیال

استنلس استیل 316 یکی از گزینه‌های متداول در مدارهای ابزار دقیق است، اما انتخاب آن برای هر سیال و محیط به بررسی مهندسی نیاز دارد. نوع سیال، غلظت، دما، آلودگی و شرایط محیطی بر خوردگی اثر دارند. گریدهای 316 و 316L را بدون تطبیق الزام پروژه و مدرک متریال یکسان فرض نکنید.

در شیرآلات، جنس بدنه تنها معیار انتخاب نیست؛ نشیمنگاه، پکینگ، اورینگ و سایر اجزای خیس‌شونده نیز باید سازگار باشند. برای سرویس اکسیژن، سیالات حساس، گازهای خاص یا نیاز به پاکیزگی ویژه، الزامات تمیزکاری و بسته‌بندی باید پیش از سفارش روشن شوند؛ محصول عمومی را بدون تأیید برای این کاربردها انتخاب نکنید.

فشار و دمای مجاز؛ وابسته به مدل و مجموعه

برای همه اقلام یک برند نمی‌توان فشار و دمای ثابت اعلام کرد. محدوده مجاز باید از جدول همان کد محصول، جنس اجزا و شرایط دمایی خوانده شود. فشار قابل استفاده مجموعه از ظرفیت مجاز ضعیف‌ترین جزء شامل تیوب، اتصال، شیر و آب‌بند بیشتر نیست. ضربان فشار، ارتعاش و بار مکانیکی نیز باید در طراحی لحاظ شوند.

در شیر یک‌طرفه، فشار شروع بازشدن با فشار کاری مجاز تفاوت دارد. در ریلیف، فشار تنظیم، بازه فنر، ظرفیت تخلیه و فشار برگشتی مستقل از اندازه اتصال بررسی می‌شوند. یک ریلیف ابزار دقیق را بدون تطبیق ظرفیت و الزامات گواهی، جایگزین شیر ایمنی فرایندی نکنید.

انتخاب شیر و منیفولد متناسب با مدار

شیر سوزنی برای تنظیم تدریجی جریان و ایزولاسیون متناسب با مدل بررسی می‌شود؛ شیر توپی عموماً برای قطع و وصل است و استفاده کنترلی پیوسته باید برای همان طراحی مجاز باشد. در هر دو مورد، ضریب جریان، تعداد پورت‌ها، جهت نصب و جنس آب‌بند در کنار فشار و دما اهمیت دارند.

منیفولد را بر اساس نقشه داخلی و وظیفه تجهیز انتخاب کنید. مدل‌های دو، سه و پنج‌شیره مسیرها و کارکردهای متفاوتی دارند. اتصال مستقیم به ترانسمیتر، نصب دور از تجهیز، بالانس فشار و مسیر تخلیه باید با روش بهره‌برداری و نگهداری پروژه هماهنگ باشد. موجود بودن یک خانواده در بازار به معنی امکان جایگزینی همه مدل‌های آن نیست.

تیوب استیل ۳۱۶ و ارتباط آن با انتخاب فیتینگ

کیفیت تیوب بر عملکرد اتصال اثر مستقیم دارد. قطر خارجی، ضخامت، تلرانس، وضعیت سطح و مشخصات مکانیکی تیوب باید با الزامات سازنده اتصال هماهنگ باشند. بریدگی، بیضی‌شدن، خط عمیق یا آماده‌سازی نامناسب سر تیوب می‌تواند کیفیت مونتاژ را کاهش دهد.

مشاهده راهنمای تیوب استیل ۳۱۶ و 316L

در درخواست تیوب، گرید، قطر خارجی، ضخامت، طول، روش ساخت، مقدار و استاندارد مورد نیاز را جداگانه بنویسید. استاندارد تیوب باید متناسب با کاربرد انتخاب شود؛ نام گرید یا بدون‌درز بودن به‌تنهایی برای تعیین فشار مجاز کافی نیست.

نصب، بازرسی و نگهداری

مونتاژ را طبق دستورالعمل همان سری انجام دهید. پیش از کار، مدار باید ایمن و بی‌فشار باشد؛ سر تیوب با ابزار مناسب آماده و مسیر از آلودگی پاک شود. مقدار سفت‌کردن، استفاده از ابزار بازرسی و روش مونتاژ مجدد را از دستورالعمل سازنده بگیرید. اجزای برندها یا سری‌های مختلف را بدون تأیید کتبی سازگاری ترکیب نکنید.

پس از نصب، آزمون نشتی و کنترل عملکرد مطابق روش اجرایی پروژه انجام شود. در نگهداری، کد قطعه مصرفی، علت خرابی و شرایط سرویس ثبت گردد. تعویض یک آب‌بند با جنس نامتناسب یا اعمال نیروی اضافی برای رفع نشتی، جای اصلاح علت اصلی را نمی‌گیرد.

مدارک و اطلاعات لازم برای استعلام

1. نام برند، خانواده محصول و کد دقیق سازنده یا عکس خوانای حک بدنه.
2. سایز و نوع اتصال همه پورت‌ها، همراه با واحد اندازه‌گیری و استاندارد رزوه.
3. جنس بدنه و اجزای داخلی، سیال و شرایط فشار و دما.
4. تعداد، محل مصرف، نقشه یا فهرست اقلام و زمان مورد نیاز پروژه.
5. الزامات گواهی متریال، ردیابی، بازرسی و آزمون در صورت نیاز.

گواهی یا استاندارد را فقط زمانی به یک کالا نسبت دهید که در مدارک همان کد و محموله قابل اثبات باشد. اصالت، قابلیت ردیابی و مدارک مورد نیاز باید در پیشنهاد و سفارش مشخص شوند.

خرید محصولات اس‌لوک (S-LOK)

خرید دقیق با مشخص‌کردن کاربرد و کد فنی شروع می‌شود. فهرست اقلام و شرایط کار را ارسال کنید تا تطبیق مدل، سایز، جنس و تعداد پیش از نهایی‌شدن سفارش بررسی شود. در نبود کد، نقشه یا تصویر واضح قطعه به شناسایی گزینه مناسب کمک می‌کند.

ارسال درخواست خرید محصولات اس‌لوک — نیازمند ورود به حساب

فروش محصولات اس‌لوک (S-LOK)

برای پیگیری فروش، مشخصات اقلام مورد نظر را جداگانه اعلام کنید. وضعیت موجودی، شرایط پرداخت، مدارک همراه و زمان تحویل باید در پیشنهاد مربوط به همان سفارش روشن شود. اطلاعات این صفحه به‌تنهایی اعلام موجودی قطعی همه مدل‌ها نیست.

ارتباط با واحد فروش محصولات اس‌لوک

لیست قیمت محصولات اس‌لوک (S-LOK)

قیمت به کد مدل، سایز، متریال، نوع اتصال، تعداد، مدارک و شرایط تأمین وابسته است. برای دریافت لیست قیمت قابل مقایسه، مشخصات همه ردیف‌ها را کامل ارسال کنید و اعتبار زمانی پیشنهاد را بررسی کنید. مقایسه صرف نام برند یا سایز، بدون یکسان‌بودن مشخصات، معیار کافی نیست.

درخواست لیست قیمت محصولات اس‌لوک — نیازمند ورود به حساب

تأمین محصولات اس‌لوک (S-LOK)

برای تأمین پروژه‌ای، فهرست خرید را همراه زمان‌بندی و الزامات فنی ارائه دهید. مدل جایگزین فقط پس از بررسی اختلاف‌ها و تأیید فنی انتخاب شود. تعیین مدارک، روش بسته‌بندی و نحوه تحویل در ابتدای استعلام، از ابهام هنگام دریافت کالا جلوگیری می‌کند.

ارسال فهرست تأمین محصولات اس‌لوک — نیازمند ورود به حساب

پرسش‌های متداول

آیا همه اقلام یک برند فشار یکسانی دارند؟

خیر؛ کد مدل، سایز، متریال، اجزای آب‌بندی و دما باید بررسی شوند.

آیا قطعات با ظاهر مشابه قابل جایگزینی‌اند؟

فقط پس از بررسی مشخصات و تأیید سازگاری. ظاهر یا نام تجاری نزدیک، دلیل انطباق فنی نیست.

آیا می‌توان قیمت قطعی را فقط با عکس دریافت کرد؟

عکس برای شناسایی اولیه مفید است؛ قیمت دقیق به کد یا مشخصات کامل، تعداد و شرایط تأمین وابسته است.

تفاوت صفحه برند و صفحه محصول چیست؟

صفحه برند مسیر انتخاب خانواده‌ها را توضیح می‌دهد؛ مشخصات و کاربرد هر قطعه از لینک مستقل محصول قابل بررسی است.

لینک برندها؛ جدا از لینک محصولات

• پارکر (Parker)
• ویلوک (VEE-LOK)
• سیلوک (C-LOK)
• های‌لوک (Hy-Lok)
• اس‌لوک (S-LOK)
• سوئیچ‌لاک (Swagelok)

ارتباط با پترو صنعت پارس پاسارگاد

برای هماهنگی بررسی فنی سفارش، از صفحه تماس یا تلفن‌های ثابت ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴ استفاده کنید.
