شیرآلات ابزار دقیق (Instrumentation Valves) مجموعه‌ای از ولوهای صنعتی دقیق هستند که برای کنترل، قطع و وصل، تنظیم، ایزوله‌سازی و هدایت جریان سیالات در سیستم‌های ابزار دقیق، خطوط تیوبینگ و تجهیزات اندازه‌گیری فشار و فرایند استفاده می‌شوند. این شیرآلات به دلیل نیاز به عملکرد دقیق و آب‌بندی مطمئن، در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع فرایندی کاربرد گسترده‌ای دارند.

انواع شیرآلات ابزار دقیق شامل نیدل ولو (Needle Valve)، منیفولد ولو (Manifold Valve)، بال ولو (Ball Valve)، چک ولو (Check Valve)، گیج ولو (Gauge Valve) و Bleed Valve هستند و در متریال‌هایی مانند استنلس استیل 304، 316 و 316L و آلیاژهای متناسب با شرایط کاری تولید می‌شوند.

مشخصات فنی شیرآلات ابزار دقیق

Instrumentation Valves برای کنترل دقیق جریان در مسیرهای کوچک، خطوط تیوبینگ و سیستم‌های متصل به تجهیزات اندازه‌گیری طراحی می‌شوند.

این ولوها می‌توانند بین خطوط فرایندی و تجهیزاتی مانند:

Pressure Gauge

Pressure Transmitter

Differential Pressure Transmitter

Manometer

Instrumentation Tubing

نصب شوند.

انتخاب صحیح شیر ابزار دقیق به فشار، دما، نوع سیال، سایز اتصال، متریال بدنه و نوع عملکرد موردنیاز بستگی دارد.

مهم‌ترین انواع ولوهای ابزار دقیق عبارت‌اند از:

نیدل ولو (Needle Valve)

منیفولد ولو (Manifold Valve)

بال ولو ابزار دقیق (Instrumentation Ball Valve)

چک ولو ابزار دقیق (Instrumentation Check Valve)

گیج ولو (Gauge Valve)

Bleed Valve

Block & Bleed Valve

هر یک از این محصولات برای عملکرد مشخصی در سیستم Instrumentation طراحی می‌شوند.

Needle Valve یکی از پرکاربردترین شیرهای ابزار دقیق است که برای کنترل دقیق‌تر جریان و ایزوله‌سازی مسیر مورد استفاده قرار می‌گیرد.

طراحی Stem و بخش کنترل جریان در این شیر امکان تنظیم تدریجی مسیر عبور سیال را فراهم می‌کند.

کاربردهای نیدل ولو شامل:

خطوط فشار

Pressure Gauge

Pressure Transmitter

Sampling Lines

Instrumentation Panels

سیستم‌های کنترل فرایند

است.

Manifold Valve مجموعه‌ای فشرده از چند شیر است که برای کنترل مسیرهای متصل به تجهیزات اندازه‌گیری فشار استفاده می‌شود.

مدل‌های رایج شامل:

2 Valve Manifold

3 Valve Manifold

5 Valve Manifold

هستند.

منیفولدها در سیستم‌های Pressure و Differential Pressure کاربرد گسترده‌ای دارند و می‌توانند عملیات Block، Equalize و Bleed را براساس طراحی انجام دهند.

2 Valve Manifold معمولاً برای عملیات Block و Bleed در تجهیزات اندازه‌گیری فشار استفاده می‌شود.

این طراحی باعث می‌شود بتوان مسیر فرایند را ایزوله و در صورت نیاز فشار محبوس‌شده را تخلیه کرد.

3 Valve Manifold در بسیاری از سیستم‌های Differential Pressure استفاده می‌شود.

این مجموعه معمولاً دارای شیرهای:

High Pressure Block

Low Pressure Block

Equalizing Valve

است.

انتخاب دقیق آرایش باید مطابق سیستم اندازه‌گیری انجام شود.

5 Valve Manifold امکان کنترل کامل‌تر مسیرهای High و Low Pressure را فراهم می‌کند.

این مدل می‌تواند شامل:

2 Block Valves

1 Equalizing Valve

2 Bleed Valves

باشد.

منیفولد پنج شیر در سیستم‌های ابزار دقیق پالایشگاهی و پتروشیمی کاربرد زیادی دارد.

Instrumentation Ball Valve برای قطع و وصل سریع جریان در خطوط ابزار دقیق استفاده می‌شود.

چرخش Ball باعث باز یا بسته شدن مسیر می‌شود و به همین دلیل Ball Valve برای کاربردهای On/Off گزینه مناسبی است.

این شیرها می‌توانند با:

Tube Connection

Female Thread

Male Thread

Compression Connection

عرضه شوند.

Instrumentation Check Valve برای جلوگیری از برگشت جریان در خطوط تیوبینگ و سیستم‌های Instrumentation استفاده می‌شود.

این شیر به‌صورت خودکار براساس اختلاف فشار عمل کرده و اجازه عبور جریان را در جهت طراحی‌شده می‌دهد.

یکی از مشخصات مهم Check Valve، Cracking Pressure است که باید براساس نیاز سیستم انتخاب شود.

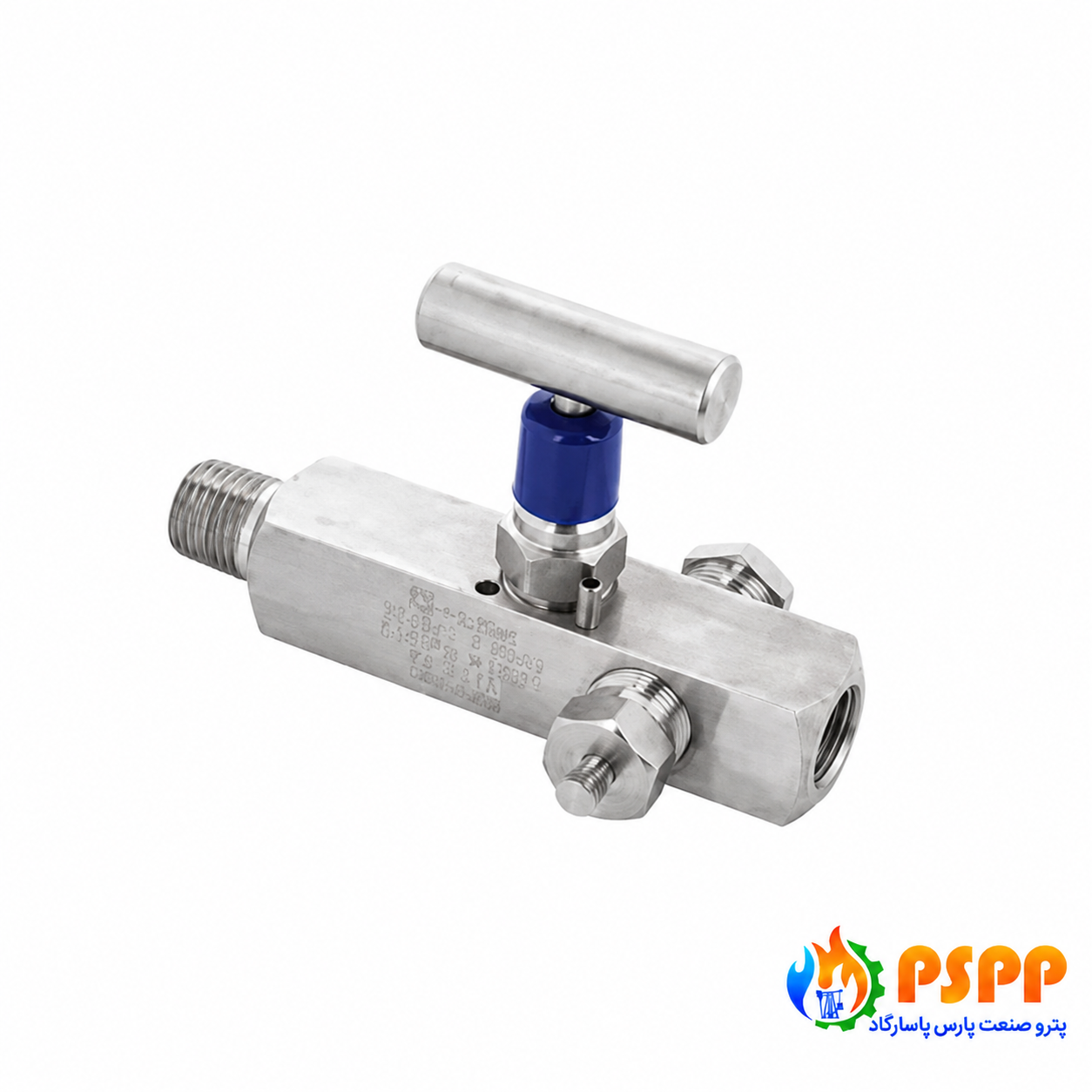

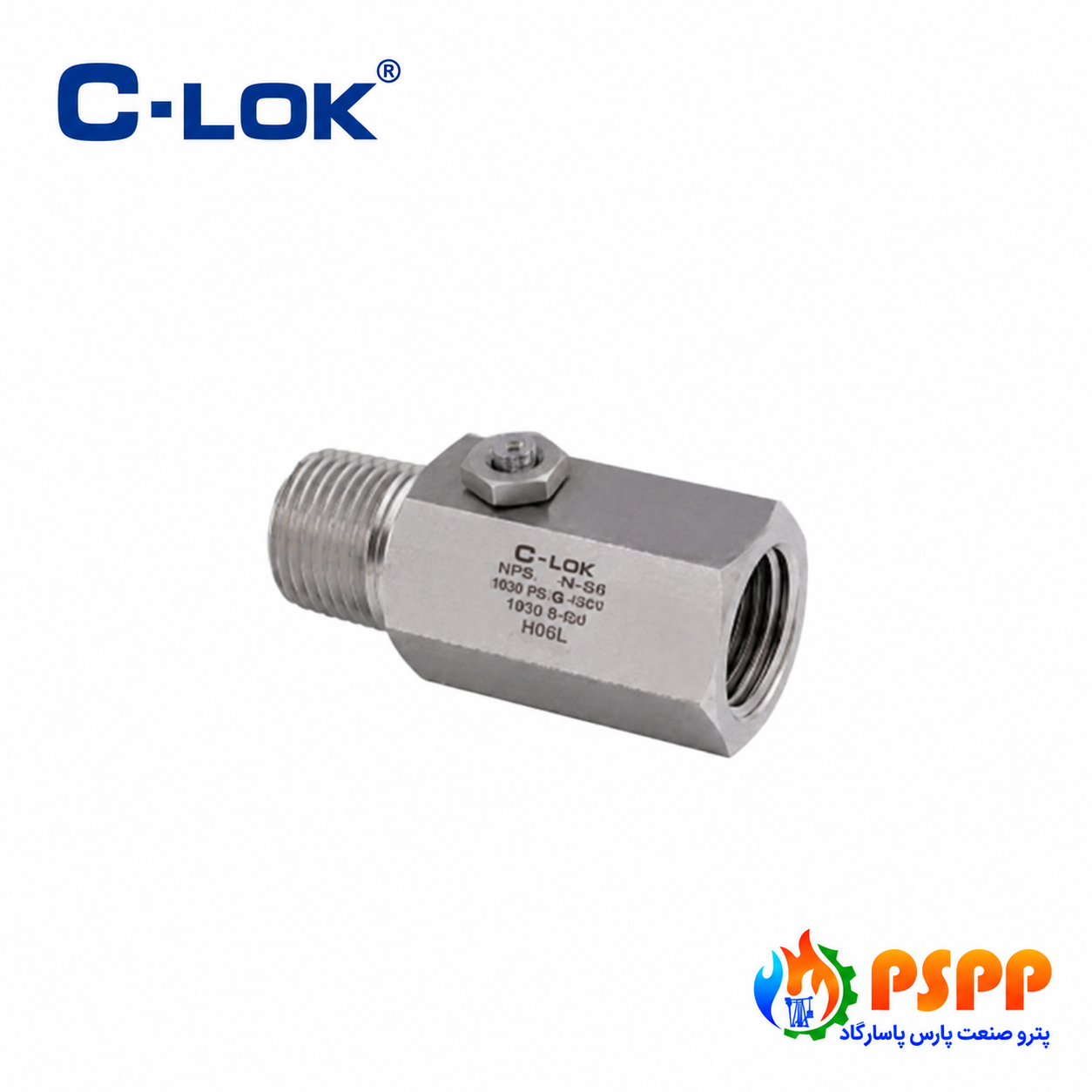

Gauge Valve برای نصب در مسیر تجهیزات اندازه‌گیری فشار استفاده می‌شود.

این شیر امکان ایزوله کردن Pressure Gauge از خط فرایندی را فراهم می‌کند و می‌تواند عملیات تعمیر یا تعویض گیج را آسان‌تر کند.

در برخی سیستم‌ها تجهیزات تخلیه نیز همراه Gauge Valve استفاده می‌شوند.

Block & Bleed Valve امکان ایزوله کردن مسیر و تخلیه فشار محبوس‌شده را در یک مجموعه فراهم می‌کند.

این طراحی می‌تواند:

تعداد اتصالات را کاهش دهد

فضای نصب را کمتر کند

مسیرهای احتمالی نشتی را کاهش دهد

عملیات تعمیرات را ساده‌تر کند

و برای سیستم‌های ابزار دقیق صنعتی مناسب باشد.

Stainless Steel 316 Instrumentation Valves از پرکاربردترین مدل‌ها در صنایع نفت، گاز و پتروشیمی هستند.

استنلس استیل 316 به دلیل مقاومت مناسب در برابر خوردگی برای بسیاری از محیط‌های صنعتی و خطوط Instrumentation مورد استفاده قرار می‌گیرد.

در محیط‌های حساس، انتخاب متریال باید براساس نوع سیال، دما، فشار و شرایط خوردگی پروژه انجام شود.

Stainless Steel 316L دارای کربن پایین‌تری نسبت به 316 است و در برخی کاربردهای صنعتی و شرایطی که مشخصات پروژه استفاده از این گرید را الزام می‌کند، مورد استفاده قرار می‌گیرد.

انتخاب بین 304، 316 و 316L باید مطابق Material Specification پروژه انجام شود.

Instrumentation Valves می‌توانند دارای انواع Connection باشند:

NPT Thread

BSP Thread

Tube Compression

Double Ferrule

Male Thread

Female Thread

Tube End

نوع اتصال باید با Tubing و سایر تجهیزات Instrumentation کاملاً هماهنگ باشد.

در بسیاری از سیستم‌های ابزار دقیق از اتصال Double Ferrule Compression استفاده می‌شود.

این اتصال معمولاً شامل:

Nut

Front Ferrule

Back Ferrule

Body

است.

مونتاژ صحیح این اجزا برای ایجاد اتصال مکانیکی و آب‌بندی مطمئن اهمیت زیادی دارد.

سایزهای مورد استفاده بسته به نوع Valve و سیستم متفاوت هستند و می‌توانند شامل:

1/8 اینچ

1/4 اینچ

3/8 اینچ

1/2 اینچ

3/4 اینچ

1 اینچ

و سایر سایزهای موردنیاز باشند.

در مدل‌های Tube Connection، قطر خارجی تیوب نیز باید دقیقاً مشخص شود.

Instrumentation Valves برای فشارهای کاری مختلف طراحی می‌شوند.

در برخی سیستم‌های فشار بالا، شیرآلات با Pressure Ratingهایی مانند:

3000 PSI

6000 PSI

10000 PSI

و فشارهای دیگر استفاده می‌شوند.

اما فشار مجاز واقعی باید براساس مدل، سایز، متریال، نوع اتصال، دمای کاری و مشخصات سازنده همان محصول تعیین شود.

محدوده دمای مجاز شیر ابزار دقیق به عوامل مختلفی وابسته است:

Body Material

Seat Material

Stem Packing

Seal Material

نوع سیال

بنابراین فقط متریال بدنه برای تعیین حداکثر دمای کاری کافی نیست.

شیرآلات ابزار دقیق در بخش‌های مختلف صنایع نفت و گاز استفاده می‌شوند:

خطوط Instrumentation

واحدهای اندازه‌گیری فشار

سیستم‌های نمونه‌گیری

کنترل فرایند

پنل‌های ابزار دقیق

تجهیزات آنالایزر

خطوط گاز

سیستم‌های انتقال سیگنال فشار

در واحدهای پالایشگاهی و پتروشیمی، Instrumentation Valves می‌توانند برای ارتباط میان Process Line و تجهیزات اندازه‌گیری و کنترل مورد استفاده قرار گیرند.

مقاومت در برابر خوردگی، آب‌بندی مناسب، قابلیت تحمل فشار و سازگاری با سیال از مهم‌ترین معیارهای انتخاب هستند.

در بازار تجهیزات Instrumentation برندهای مختلفی برای شیرآلات و اتصالات دقیق صنعتی شناخته شده‌اند، از جمله:

Swagelok

Parker

HOKE

S-LOK

C-LOK

V-LOK

انتخاب برند باید براساس اصالت کالا، مشخصات فنی، استاندارد پروژه، Pressure Rating و نوع Connection انجام شود.

برای انتخاب دقیق محصول باید اطلاعات زیر مشخص شوند:

نوع Valve

سایز

متریال 304 / 316 / 316L

نوع Connection

Tube OD در اتصالات تیوبی

Working Pressure

Working Temperature

نوع سیال

Seat و Seal Material در صورت نیاز

برند موردنظر

تعداد

اطلاعات لازم برای استعلام قیمت

استفاده از Instrumentation Valve مناسب می‌تواند مزایای زیر را فراهم کند:

کنترل دقیق‌تر جریان

آب‌بندی مطمئن

ایزوله‌سازی تجهیزات اندازه‌گیری

تحمل فشار متناسب با سیستم

مقاومت مناسب در برابر خوردگی

کاهش احتمال نشتی

ابعاد فشرده

نصب مناسب در پنل‌های ابزار دقیق

قابلیت استفاده در صنایع فرایندی

قیمت شیرآلات ابزار دقیق براساس نوع و مشخصات فنی محصول متفاوت است.

عوامل اصلی مؤثر بر قیمت عبارت‌اند از:

نوع نیدل ولو، منیفولد، بال ولو یا چک ولو

متریال 304، 316 یا 316L

سایز

فشار کاری

نوع Connection

نوع Seat و Seal

برند سازنده

کشور سازنده

استاندارد و تأییدیه

تعداد سفارش

به همین دلیل برای استعلام دقیق قیمت باید مشخصات فنی ولو موردنیاز اعلام شود.

شیرآلات ابزار دقیق چیست؟

مجموعه‌ای از ولوهای دقیق صنعتی هستند که برای کنترل، قطع و وصل، ایزوله‌سازی و مدیریت جریان در خطوط Instrumentation استفاده می‌شوند.

پرکاربردترین شیرهای ابزار دقیق کدام‌اند؟

Needle Valve، Manifold Valve، Ball Valve، Check Valve و Gauge Valve از انواع پرکاربرد هستند.

چرا استنلس استیل 316 در ابزار دقیق پرکاربرد است؟

به دلیل مقاومت مناسب در برابر خوردگی و قابلیت استفاده در بسیاری از محیط‌های صنعتی و فرایندی.

نیدل ولو چه کاربردی دارد؟

برای کنترل دقیق‌تر جریان و همچنین ایزوله‌سازی مسیر در سیستم‌های Instrumentation استفاده می‌شود.

منیفولد 3 شیر و 5 شیر چه تفاوتی دارند؟

مدل 5 شیر علاوه بر مسیرهای Block و Equalize، معمولاً امکانات بیشتری برای Bleed کردن دو سمت سیستم فراهم می‌کند.

برای سفارش شیر ابزار دقیق چه اطلاعاتی لازم است؟

نوع شیر، سایز، متریال، نوع اتصال، فشار و دمای کاری، سیال، برند و تعداد مهم‌ترین اطلاعات موردنیاز هستند.

پترو صنعت پارس پاسارگاد تأمین‌کننده انواع شیرآلات و ولوهای ابزار دقیق، نیدل ولو، منیفولد ولو، بال ولو، چک ولو، گیج ولو و تجهیزات Instrumentation برای صنایع نفت، گاز، پتروشیمی، پالایشگاه و پروژه‌های صنعتی است.

انواع شیرآلات ابزار دقیق در متریال استنلس استیل 304، 316 و 316L، سایزها، فشارهای کاری و اتصالات مختلف براساس نیاز پروژه قابل بررسی و استعلام هستند.

شیرآلات ابزار دقیق (Instrumentation Valves) نقش مهمی در کنترل جریان، ایزوله‌سازی تجهیزات، اندازه‌گیری فشار و عملکرد ایمن خطوط Instrumentation دارند. نیدل ولو، منیفولد، بال ولو و چک ولو از مهم‌ترین محصولات این گروه محسوب می‌شوند.

برای انتخاب صحیح باید نوع ولو، سایز، متریال، Pressure Rating، دمای کاری، نوع Connection و سیال فرایندی به‌صورت هم‌زمان بررسی شوند.

مشاوره و استعلام قیمت

برای خرید و استعلام قیمت شیرآلات ابزار دقیق می‌توانید مشخصات شامل نوع ولو، سایز، متریال 304، 316 یا 316L، نوع اتصال، فشار کاری، برند و تعداد موردنیاز را در اختیار کارشناسان پترو صنعت پارس پاسارگاد قرار دهید تا محصول مناسب برای پروژه بررسی شود.
