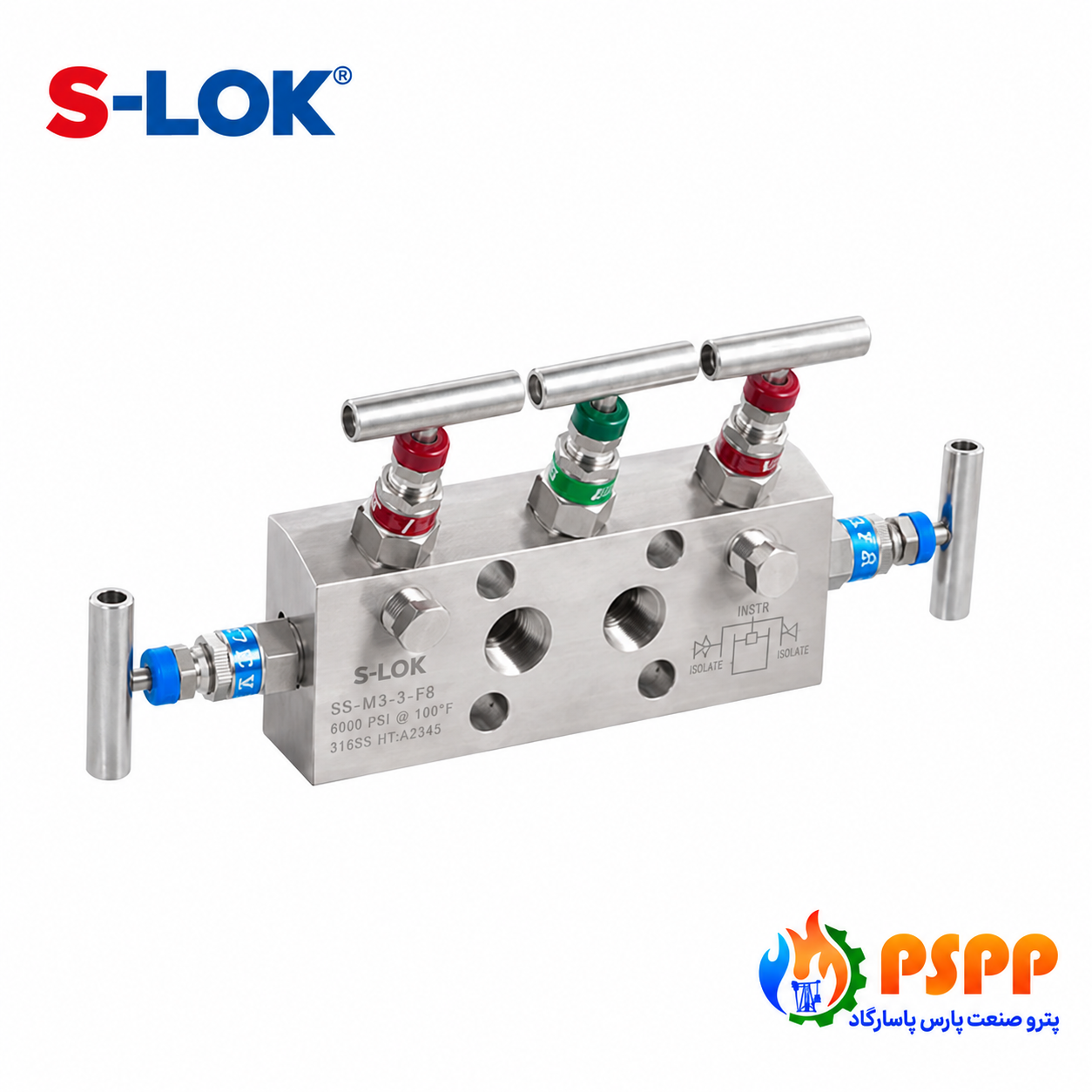

منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI یا 5-Valve Flanged Transmitter Manifold یکی از تجهیزات تخصصی و مهم در سیستم‌های ابزار دقیق (Instrumentation) است که برای اتصال به ترانسمیتر اختلاف فشار (Differential Pressure Transmitter) و انجام عملیات ایزوله‌سازی، متعادل‌سازی فشار، تخلیه، تست، Zero Check و کالیبراسیون استفاده می‌شود.

این محصول در مدل‌های فشارقوی با Pressure Rating تا 6000 PSI معادل حدود 414 بار، بدنه Stainless Steel 316 یا 316L و اتصال مستقیم فلنجی به ترانسمیتر قابل انتخاب است. طراحی یکپارچه منیفولد باعث کاهش تعداد اتصالات واسط و ایجاد مجموعه‌ای فشرده برای سیستم‌های اندازه‌گیری دبی، سطح و اختلاف فشار می‌شود.

مشخصات فنی منیفولد پنج شیر ترانسمیتر فلنج‌دار

مشخصات	توضیحات
نام محصول	منیفولد پنج شیر ترانسمیتر فلنج‌دار
نام انگلیسی	5-Valve Flanged Transmitter Manifold
تعداد شیر	5 عدد
کاربرد اصلی	Differential Pressure Transmitter
عملکرد	Isolation / Equalizing / Vent / Calibration
فشار نامی	تا 6000 PSI در مدل مربوطه
معادل فشار	حدود 414 بار
متریال متداول	Stainless Steel 316 / 316L
نوع نصب	Direct Mount / Integral Mount
اتصال سمت ترانسمیتر	Flanged
اتصال سمت Process	NPT یا براساس مدل
سایز متداول Process	1/2" Female NPT
Vent / Test Port	معمولاً 1/4" Female NPT
فاصله پورت فلنجی	معمولاً 54 mm در بسیاری از مدل‌ها
Packing	PTFE / Graphite براساس مدل
Instrument	DP Transmitter
کاربرد اندازه‌گیری	Flow / Level / Differential Pressure
سیال	Gas / Liquid سازگار
صنایع	نفت، گاز، پتروشیمی، پالایشگاه و نیروگاه

منیفولد پنج شیر ترانسمیتر چیست؟

5-Valve Transmitter Manifold مجموعه‌ای یکپارچه از شیرهای ابزار دقیق است که میان خطوط Process و ترانسمیتر اختلاف فشار نصب می‌شود.

یکی از Configurationهای رایج شامل:

2 Isolation / Block Valves

1 Equalizing Valve

2 Vent / Bleed / Calibration Valves

است.

این آرایش امکان کنترل مستقل مسیرهای High Pressure و Low Pressure را فراهم می‌کند.

البته Configuration داخلی منیفولد پنج شیر ممکن است براساس سازنده و سری محصول متفاوت باشد؛ بنابراین برای انتخاب نهایی باید Flow Diagram مدل موردنظر بررسی شود.

عملکرد دو شیر Isolation

دو شیر Isolation یا Block Valve در مسیرهای HP و LP قرار می‌گیرند.

HP = High Pressure

LP = Low Pressure

وظیفه این دو شیر، ایزوله کردن ترانسمیتر از فشار Process هنگام:

Maintenance

Calibration

Testing

Transmitter Replacement

است.

در شرایط اندازه‌گیری عادی، وضعیت این شیرها مطابق دستورالعمل Loop و سیستم تنظیم می‌شود.

عملکرد Equalizing Valve

شیر Equalizing برای ایجاد ارتباط کنترل‌شده بین سمت High Pressure و Low Pressure استفاده می‌شود.

کاربردهای مهم آن شامل:

Pressure Equalization

Zero Check

Calibration Preparation

Commissioning

Maintenance

است.

در عملیات Zero Check می‌توان با ایجاد شرایط فشار برابر در دو سمت، عملکرد Zero ترانسمیتر اختلاف فشار را بررسی کرد.

عملکرد Vent و Bleed

در Configuration دارای دو شیر Vent، امکان تخلیه مستقل فشار از سمت HP و LP فراهم می‌شود.

این شیرها می‌توانند برای:

Venting

Bleeding

Draining

Testing

Calibration

Depressurization

استفاده شوند.

وجود این مسیرها یکی از مزیت‌های منیفولد پنج شیر نسبت به مدل‌های ساده‌تر است.

اتصال مستقیم به ترانسمیتر

یکی از ویژگی‌های مهم این محصول، امکان Direct Mount به Differential Pressure Transmitter است.

آرایش کلی:

Process → 5-Valve Manifold → DP Transmitter

در این ساختار، سمت Instrument منیفولد مستقیماً به Flange ترانسمیتر متصل می‌شود.

مزایای این طراحی می‌تواند شامل:

کاهش تعداد اتصالات واسط

کاهش Tubing سمت Instrument

کاهش فضای نصب

آرایش منظم‌تر تجهیزات

کاهش تعداد نقاط بالقوه نشتی

باشد.

اتصال فلنجی سمت ترانسمیتر

در مدل Flanged Transmitter Manifold، سمت Instrument دارای Interface مخصوص نصب ترانسمیتر است.

در بسیاری از مدل‌های استاندارد Direct Mount، فاصله مرکزی پورت‌ها:

54 mm

یا تقریباً:

2.125 inch

است.

با این حال، تمام Transmitterها و Manifoldها الزاماً دارای فاصله یکسان نیستند. بنابراین قبل از سفارش باید Port Spacing، نوع Flange و مدل Transmitter بررسی شوند.

استاندارد IEC 61518

در بسیاری از تجهیزات Direct Mount، اتصال فلنجی سمت Instrument می‌تواند براساس:

IEC 61518

طراحی شود.

بسته به مدل، Interface می‌تواند در Configurationهای مختلف ارائه شود.

بنابراین هنگام سفارش باید علاوه بر عبارت «فلنج ترانسمیتر»، نوع دقیق Interface نیز مشخص شود.

اتصال Process

سمت Process در بسیاری از مدل‌های Pipe-to-Flange دارای اتصال دنده‌ای است.

یکی از سایزهای متداول:

1/2" Female NPT

است.

آرایش کلی می‌تواند به شکل زیر باشد:

Process Side: 1/2" Female NPT

Instrument Side: Flanged

Vent/Test: 1/4" Female NPT

باشد.

این Configuration بسیار رایج است، اما باید برای مدل انتخابی تأیید شود.

فشار کاری 6000 PSI

فشار 6000 PSI تقریباً معادل:

414 Bar

یا:

41.4 MPa

است.

این فشار برای بسیاری از کاربردهای فشارقوی Instrumentation مناسب است، اما Pressure Rating واقعی محصول باید همراه با Temperature Rating بررسی شود.

افزایش دما می‌تواند فشار مجاز برخی تجهیزات را کاهش دهد.

متریال Stainless Steel 316

Stainless Steel 316 یکی از متریال‌های پرکاربرد برای ساخت Manifoldهای ابزار دقیق است.

ویژگی‌های مهم آن عبارت‌اند از:

مقاومت مناسب در برابر خوردگی

استحکام مکانیکی مطلوب

دوام بالا در محیط‌های صنعتی

مناسب برای بسیاری از سیالات فرایندی

کاربرد گسترده در صنایع نفت و گاز

مناسب برای سیستم‌های Instrumentation فشارقوی با طراحی صحیح

متریال Stainless Steel 316L

در پروژه‌هایی که Material Specification استفاده از گرید کم‌کربن را الزام می‌کند، SS316L نیز قابل انتخاب است.

انتخاب بین:

SS316

و

SS316L

باید براساس مشخصات فنی پروژه، شرایط سیال و الزامات Material انجام شود.

Packing منیفولد

Packing نقش مهمی در آب‌بندی Stem شیرهای منیفولد دارد.

گزینه‌های رایج عبارت‌اند از:

PTFE

Graphite

انتخاب Packing به:

Working Pressure

Working Temperature

Process Fluid

Service Condition

وابسته است.

طراحی Stem و Tip

در منیفولدهای ابزار دقیق از طراحی‌های مختلف Stem و Tip استفاده می‌شود.

از جمله:

Non-Rotating Tip

Self-Centering Tip

Metal-to-Metal Shut-Off

این طراحی‌ها می‌توانند به عملکرد مناسب Shut-Off و کاهش استهلاک Seat کمک کنند.

کاربرد برای DP Transmitter

مهم‌ترین کاربرد این محصول اتصال به:

Differential Pressure Transmitter

است.

DP Transmitter اختلاف فشار میان دو نقطه Process را اندازه‌گیری می‌کند.

این اختلاف فشار می‌تواند برای اندازه‌گیری:

Flow

Level

Differential Pressure

Filter Condition

استفاده شود.

کاربرد در اندازه‌گیری دبی

یکی از کاربردهای مهم منیفولد پنج شیر در سیستم‌های Flow Measurement است.

در این سیستم‌ها ممکن است از:

Orifice Plate

Venturi Tube

Flow Nozzle

و سایر Primary Elements استفاده شود.

فشار دو سمت تجهیز به HP و LP ترانسمیتر منتقل شده و اختلاف فشار برای محاسبه Flow استفاده می‌شود.

کاربرد همراه Orifice Plate

در سیستم Orifice:

Upstream Pressure → HP Side

Downstream Pressure → LP Side

است.

این دو فشار به DP Transmitter منتقل می‌شوند.

5-Valve Manifold امکان:

Isolation

Equalizing

Venting

Testing

Calibration

را فراهم می‌کند.

کاربرد در اندازه‌گیری سطح

Differential Pressure Transmitter می‌تواند برای اندازه‌گیری سطح سیال در برخی مخازن استفاده شود.

این کاربرد در:

Pressure Vessel

Separator

Process Tank

Storage Tank

قابل استفاده است.

نوع اتصال HP و LP به شرایط مخزن و طراحی سیستم بستگی دارد.

کاربرد برای فیلتر

یکی دیگر از کاربردهای مهم DP Transmitter، بررسی افت فشار Filter است.

آرایش:

Filter Inlet → HP

Filter Outlet → LP

با افزایش گرفتگی فیلتر، Differential Pressure افزایش پیدا می‌کند.

منیفولد پنج شیر امکان سرویس و کالیبراسیون Transmitter را بدون تغییرات گسترده در خطوط Process فراهم می‌کند.

کاربرد در پالایشگاه

در پالایشگاه‌ها این محصول در Loopهای مختلف Instrumentation برای:

Flow Measurement

Level Measurement

Differential Pressure Measurement

Filter Monitoring

Process Control

مورد استفاده قرار می‌گیرد.

کاربرد در صنایع پتروشیمی

در صنایع پتروشیمی، انتخاب منیفولد باید براساس:

نوع سیال

خورندگی

فشار

دما

Material Specification

Transmitter Connection

انجام شود.

کاربرد در صنایع نفت و گاز

منیفولد پنج شیر ترانسمیتر در بخش‌های مختلف صنایع نفت و گاز کاربرد دارد:

Oil & Gas Processing

Gas Treatment

Metering Skid

Process Skid

Pipeline Instrumentation

Flow Measurement

Level Measurement

Differential Pressure Measurement

کاربرد در نیروگاه

در نیروگاه‌ها نیز 5-Valve Manifold می‌تواند در سیستم‌های:

Flow Measurement

Level Measurement

Steam Measurement

Differential Pressure

مورد استفاده قرار گیرد.

در سرویس‌های دمای بالا، انتخاب Packing و Pressure-Temperature Rating اهمیت ویژه‌ای دارد.

Direct Mount و Remote Mount

منیفولدهای DP به دو گروه اصلی تقسیم می‌شوند:

Direct Mount

و

Remote Mount

در Direct Mount، منیفولد مستقیماً به Transmitter متصل می‌شود.

در Remote Mount، ارتباط Manifold و Transmitter از طریق Tubing یا Impulse Line برقرار می‌شود.

محصول موردنظر در مدل فلنج‌دار ترانسمیتر معمولاً برای Direct Mount اهمیت ویژه‌ای دارد.

مزایای Direct Mount

طراحی Direct Mount می‌تواند مزایای زیر را ایجاد کند:

نصب فشرده‌تر

کاهش تعداد Fitting

کاهش طول Tubing

کاهش تعداد نقاط اتصال

دسترسی مناسب برای سرویس

اتصال مستقیم به DP Transmitter

Port Spacing

یکی از مهم‌ترین مشخصات هنگام خرید منیفولد فلنج‌دار ترانسمیتر، فاصله پورت‌ها است.

در بسیاری از مدل‌ها:

54 mm / 2.125"

استفاده می‌شود.

اما مدل‌های دیگری نیز وجود دارند.

بنابراین هنگام جایگزینی یک Manifold نباید فقط به فشار 6000 PSI و سایز Process Connection توجه کرد.

پیچ‌های اتصال ترانسمیتر

در Direct Mount Manifold، اتصال منیفولد به Transmitter توسط پیچ‌های مخصوص انجام می‌شود.

هنگام سفارش باید موارد زیر بررسی شوند:

Bolt Size

Bolt Material

Bolt Spacing

Flange Interface

Seal / Gasket Type

انتخاب پیچ نامناسب می‌تواند باعث ایجاد مشکل در نصب یا آب‌بندی شود.

آب‌بندی فلنج ترانسمیتر

در اتصال Flanged Instrument Side معمولاً از Seal یا Gasket متناسب با طراحی استفاده می‌شود.

متریال Seal باید براساس:

Pressure

Temperature

Fluid Compatibility

Transmitter Design

انتخاب شود.

کاربرد در کالیبراسیون

یکی از مزایای مهم منیفولد پنج شیر، تسهیل Calibration است.

با استفاده صحیح از شیرهای Manifold می‌توان:

Process را ایزوله کرد

فشار HP و LP را کنترل کرد

دو سمت را Equalize کرد

فشار محبوس را تخلیه کرد

تجهیز کالیبراسیون را متصل کرد

Zero Transmitter را بررسی کرد

Sequence دقیق شیرها باید مطابق دستورالعمل Instrument و روش اجرایی پروژه انجام شود.

سرویس ترش

برای استفاده در Sour Service فقط SS316 بودن بدنه کافی نیست.

تمام Wetted Parts باید بررسی شوند:

Body

Stem

Tip

Seat

Packing

Internal Components

در پروژه‌هایی که الزامات خاص سرویس ترش دارند، Material Specification باید هنگام سفارش اعلام شود.

برندهای معتبر منیفولد ترانسمیتر

در حوزه Instrumentation Manifold و Differential Pressure Manifold برندهای شناخته‌شده متعددی فعالیت دارند، از جمله:

Parker

Swagelok

HOKE

Hy-Lok

S-LOK

C-LOK

V-LOK

Oliver Valves

AS-Schneider

Anderson Greenwood

انتخاب برند باید براساس مشخصات فنی، Configuration، Pressure Rating و نوع Transmitter انجام شود.

منیفولد Parker

در انتخاب Parker 5-Valve Transmitter Manifold باید:

Pressure Rating

Process Connection

Instrument Flange

Port Spacing

Body Material

Packing

Mounting Type

بررسی شوند.

منیفولد Swagelok

برای انتخاب Swagelok 5-Valve Manifold باید Connection، Material، Pressure Rating، Valve Configuration و Transmitter Interface بررسی شوند.

منیفولد HOKE

در انتخاب HOKE 5-Valve Manifold نیز نوع Instrument، فشار، دما، متریال، Packing و Configuration اهمیت دارد.

منیفولد Hy-Lok

مدل‌های Hy-Lok برای سیستم‌های Differential Pressure باید براساس Port Configuration، Pressure Rating و نوع Transmitter انتخاب شوند.

منیفولد S-LOK

برای انتخاب S-LOK 5-Valve Transmitter Manifold باید Process Connection، Instrument Flange، متریال و فشار کاری مشخص شوند.

منیفولد C-LOK و V-LOK

محصولات C-LOK و V-LOK نیز در سیستم‌های Instrumentation مورد استفاده قرار می‌گیرند و برای جایگزینی با برندهای دیگر باید مشخصات فنی کامل مقایسه شوند.

منیفولد Oliver Valves

Oliver Valves از برندهای شناخته‌شده در زمینه Instrumentation Valves و Manifolds است و مدل‌های مناسب برای DP Instrumentation باید براساس مشخصات پروژه انتخاب شوند.

منیفولد AS-Schneider

AS-Schneider نیز در حوزه Instrumentation Manifold فعالیت دارد و مدل‌های Direct Mount برای اتصال به تجهیزات Differential Pressure در دسترس هستند.

منیفولد Anderson Greenwood

Anderson Greenwood نیز از نام‌های شناخته‌شده در حوزه Instrumentation Manifold است و مدل‌های مختلف برای Differential Pressure Applications ارائه می‌کند.

سازگاری با برندهای ترانسمیتر

در پروژه‌های صنعتی، منیفولد ممکن است همراه با Transmitterهای برندهای مختلف مورد استفاده قرار گیرد، از جمله:

Rosemount / Emerson

Yokogawa

ABB

Honeywell

Siemens

Endress+Hauser

اما صرفاً نام برند برای تعیین سازگاری کافی نیست.

باید مدل دقیق Transmitter، Flange Interface، Port Spacing، Bolt Pattern و Seal Arrangement بررسی شود.

نکات مهم هنگام جایگزینی برند منیفولد

برای جایگزینی یک 5-Valve Manifold با برند دیگر باید موارد زیر بررسی شوند:

Pressure Rating

5-Valve Configuration

Flow Diagram

Process Connection

Instrument Flange

Port Spacing

Bolt Pattern

Seal Arrangement

Vent/Test Port

Body Material

Packing

Temperature Rating

Mounting Orientation

Overall Dimensions

فقط یکسان بودن فشار 6000 PSI برای جایگزینی دو منیفولد کافی نیست.

تفاوت منیفولد پنج شیر و سه شیر

3-Valve Manifold در طراحی متداول شامل:

2 Block + 1 Equalizing

است.

در حالی که یکی از Configurationهای متداول منیفولد پنج شیر شامل:

2 Block + 1 Equalizing + 2 Vent/Bleed

است.

بنابراین مدل پنج شیر امکانات بیشتری برای Test، Vent و Calibration فراهم می‌کند.

تفاوت منیفولد پنج شیر و دو شیر

2-Valve Manifold بیشتر برای تجهیزات تک‌ورودی مانند:

Pressure Gauge

Pressure Transmitter

استفاده می‌شود.

اما 5-Valve Manifold بیشتر برای:

Differential Pressure Transmitter

Differential Pressure Gauge

و سیستم‌های اندازه‌گیری اختلاف فشار کاربرد دارد.

تفاوت مدل دنده‌ای و ترانسمیتر فلنج‌دار

Threaded Manifold: سمت Instrument می‌تواند اتصال NPT داشته باشد.

Flanged Transmitter Manifold: سمت Instrument دارای Interface فلنجی برای اتصال مستقیم به DP Transmitter است.

مدل فلنج‌دار برای Direct Mount Transmitter می‌تواند تعداد اتصالات و فضای نصب را کاهش دهد.

نگهداری منیفولد پنج شیر

در بازرسی دوره‌ای بهتر است موارد زیر بررسی شوند:

HP Isolation Valve

LP Isolation Valve

Equalizing Valve

Vent/Bleed Valves

Stem Leakage

Packing Condition

Seat Tightness

Flange Seals

Mounting Bolts

NPT Connections

Body Corrosion

Internal Leakage

نکات ایمنی

Sequence باز و بسته کردن شیرهای 5-Valve Manifold اهمیت زیادی دارد.

عملکرد نادرست می‌تواند باعث اعمال Differential Pressure نامناسب به Transmitter یا آزاد شدن سیال Process شود.

در زمان:

Startup

Shutdown

Calibration

Maintenance

Transmitter Removal

باید روش اجرایی و دستورالعمل ایمنی مربوط به سیستم رعایت شود.

مزایای منیفولد پنج شیر ترانسمیتر فلنج‌دار

مهم‌ترین مزایای این محصول عبارت‌اند از:

اتصال مستقیم به DP Transmitter

ایزوله‌سازی مستقل HP و LP

امکان Equalizing

امکان Vent و Bleed

مناسب برای Zero Check

مناسب Calibration

طراحی فشرده

کاهش تعداد اتصالات واسط

کاهش نقاط بالقوه نشتی

قابلیت استفاده تا 6000 PSI در مدل مربوطه

امکان انتخاب SS316 و SS316L

مناسب سیستم‌های Flow Measurement

مناسب Level Measurement

مناسب Differential Pressure Measurement

کاربرد گسترده در نفت، گاز و پتروشیمی

راهنمای انتخاب منیفولد پنج شیر ترانسمیتر

برای انتخاب صحیح باید مشخصات زیر تعیین شوند:

برند Manifold

برند و مدل Transmitter

5-Valve Configuration

Pressure Rating

Body Material

Process Connection

Instrument Flange

Port Spacing

Bolt Pattern

Vent/Test Connection

Packing Material

Working Temperature

نوع سیال

Direct Mount Requirement

Sour Service Requirement

تعداد موردنیاز

اطلاعات موردنیاز برای استعلام قیمت

مشخصات	اطلاعات موردنیاز
محصول	5-Valve Transmitter Manifold
فشار	تا 6000 PSI
متریال	SS316 / SS316L
Process Connection	معمولاً 1/2" Female NPT، براساس مدل
Instrument Connection	Flanged
Port Spacing	براساس Transmitter
Vent / Test	معمولاً 1/4" Female NPT
نوع نصب	Direct Mount
Packing	PTFE / Graphite
Instrument	DP Transmitter
کاربرد	Flow / Level / Differential Pressure
دمای کاری	مشخص شود
سیال	مشخص شود
برند منیفولد	Parker / Swagelok / HOKE / Hy-Lok / S-LOK / C-LOK / V-LOK / Oliver Valves / AS-Schneider / Anderson Greenwood
برند ترانسمیتر	Rosemount / Yokogawa / ABB / Honeywell / Siemens / Endress+Hauser
تعداد	مشخص شود

قیمت منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI

قیمت منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI براساس مشخصات فنی و برند محصول متفاوت است.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

برند سازنده

متریال SS316 یا SS316L

Pressure Rating

نوع Process Connection

نوع Flange ترانسمیتر

Port Spacing

Bolt Pattern

Vent/Test Port

Packing Material

Temperature Rating

Configuration داخلی شیرها

الزامات Sour Service

مدارک فنی و گواهی‌های پروژه

کشور سازنده

تعداد سفارش

برای استعلام دقیق بهتر است عکس پلاک ترانسمیتر، برند و مدل Instrument، سایز Process Connection، Pressure Rating، متریال، دمای کاری و تعداد موردنیاز مشخص شود.

پرسش‌های متداول

منیفولد پنج شیر ترانسمیتر چه کاربردی دارد؟

برای ایزوله‌سازی، Equalizing، Vent/Bleed، تست و کالیبراسیون Differential Pressure Transmitter استفاده می‌شود.

فشار 6000 PSI چند بار است؟

تقریباً 414 بار.

اتصال سمت ترانسمیتر چگونه است؟

در این مدل اتصال Instrument به‌صورت Flanged است و برای Direct Mount به DP Transmitter طراحی می‌شود.

سایز Process Connection چقدر است؟

1/2" Female NPT یکی از سایزهای متداول است، اما مدل‌های دیگر نیز وجود دارند.

پورت Vent چه سایزی است؟

در بسیاری از مدل‌ها 1/4" Female NPT استفاده می‌شود.

فاصله پورت فلنج ترانسمیتر چقدر است؟

در بسیاری از مدل‌های استاندارد 54 میلی‌متر است؛ اما باید مدل دقیق Transmitter بررسی شود.

جنس بدنه چیست؟

Stainless Steel 316 و 316L از متریال‌های پرکاربرد هستند.

آیا برای DP Transmitter مناسب است؟

بله؛ این محصول به‌طور خاص برای سیستم‌های Differential Pressure Instrumentation کاربرد دارد.

آیا برای Rosemount قابل استفاده است؟

مدل‌های مختلف Manifold برای Transmitterهای Rosemount وجود دارند، اما باید مدل Transmitter، Flange Interface، Port Spacing و Bolt Pattern بررسی شود.

برندهای شناخته‌شده منیفولد کدام‌اند؟

Parker، Swagelok، HOKE، Hy-Lok، S-LOK، C-LOK، V-LOK، Oliver Valves، AS-Schneider و Anderson Greenwood از برندهای شناخته‌شده حوزه Instrumentation Manifold هستند.

خرید منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI

پترو صنعت پارس پاسارگاد تأمین‌کننده انواع منیفولد پنج شیر ترانسمیتر، 5-Valve Flanged Manifold، منیفولد Direct Mount، منیفولد DP و شیرآلات ابزار دقیق فشارقوی در متریال‌های Stainless Steel 316 و 316L برای صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و پروژه‌های فرایندی است.

انواع تجهیزات ابزار دقیق در برندهای Parker، Swagelok، HOKE، Hy-Lok، S-LOK، C-LOK، V-LOK، Oliver Valves، AS-Schneider و Anderson Greenwood براساس مشخصات فنی پروژه و نوع Transmitter قابل بررسی و انتخاب هستند.

جمع‌بندی

منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI یکی از تجهیزات تخصصی سیستم‌های Differential Pressure Instrumentation است که امکان اتصال مستقیم به DP Transmitter و انجام عملیات Isolation، Equalizing، Vent/Bleed، Zero Check، Test و Calibration را فراهم می‌کند.

فشار نامی تا 6000 PSI معادل حدود 414 بار، امکان انتخاب متریال SS316/316L، اتصال فلنجی مستقیم به ترانسمیتر و طراحی فشرده از مهم‌ترین ویژگی‌های این محصول هستند.

برای انتخاب صحیح باید علاوه بر Pressure Rating، مواردی مانند مدل Transmitter، Flange Interface، Port Spacing، Bolt Pattern، Process Connection، Vent Port، Packing، Temperature Rating، نوع سیال و Configuration داخلی منیفولد بررسی شوند.

مشاوره تخصصی با کارشناسان پترو صنعت پارس پاسارگاد

برای خرید، استعلام قیمت و انتخاب منیفولد پنج شیر ترانسمیتر فلنج‌دار فشار 6000 PSI می‌توانید مشخصات پروژه شامل برند و مدل ترانسمیتر، سایز اتصال Process، نوع Flange، متریال SS316 یا SS316L، فشار و دمای کاری، نوع سیال، برند منیفولد و تعداد موردنیاز را در اختیار کارشناسان پترو صنعت پارس پاسارگاد قرار دهید.

کارشناسان پترو صنعت پارس پاسارگاد با بررسی مشخصات فنی پروژه، شما را در انتخاب منیفولد مناسب، تطبیق با ترانسمیتر، تعیین Port Spacing و Connection صحیح، مقایسه برندها و انتخاب تجهیزات ابزار دقیق متناسب با شرایط کاری پروژه راهنمایی خواهند کرد.
