راهنمای جامع اتصالات و شیرآلات ابزار دقیق های‌لوک (Hy-Lok)
اتصالات و شیرآلات های‌لوک، خانواده‌های متنوعی برای اتصال تیوب و مدیریت جریان در مدارهای ابزار دقیق دارند. این دسته شامل معرفی اتصالات تیوب، شیر سوزنی، شیر توپی، شیر یک‌طرفه، ریلیف و منیفولد است. تفاوت طراحی سری‌ها، مسیر عبور سیال و نوع آب‌بند باید در کنار سایز اتصال بررسی شود.
در انتخاب های‌لوک، سری و کد سازنده را مبنای تطبیق قرار دهید. در شیر توپی، مسیر و تعداد پورت‌ها؛ در شیر سوزنی، ساختمان ساقه و پکینگ؛ و در منیفولد، نقشه کانال‌ها و نحوه اتصال به ترانسمیتر تعیین‌کننده است.
دسترسی جداگانه به خدمات های‌لوک
محصولات های‌لوک؛ لینک مستقل هر محصول
برای مشاهده تصویر، کاربرد و راهنمای انتخاب، محصول موردنظر را جداگانه انتخاب کنید.

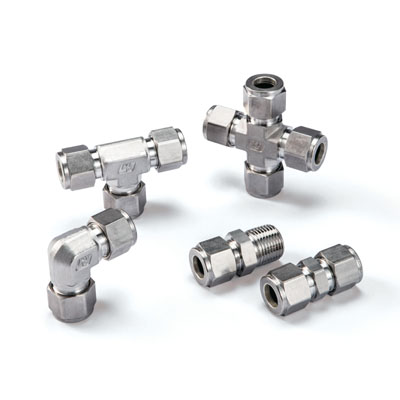

- اتصالات تیوب دو فروله های‌لوک (Hy-Lok)

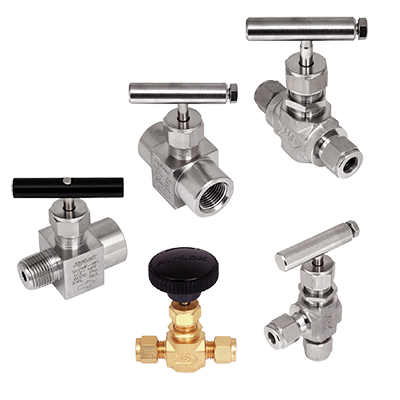

- شیر سوزنی ابزار دقیق های‌لوک (Hy-Lok)

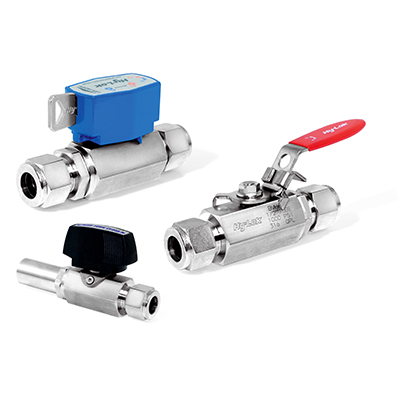

- شیر توپی ابزار دقیق های‌لوک (Hy-Lok)

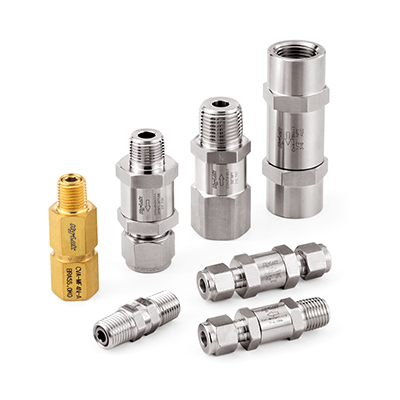

- شیر یک‌طرفه ابزار دقیق های‌لوک (Hy-Lok)

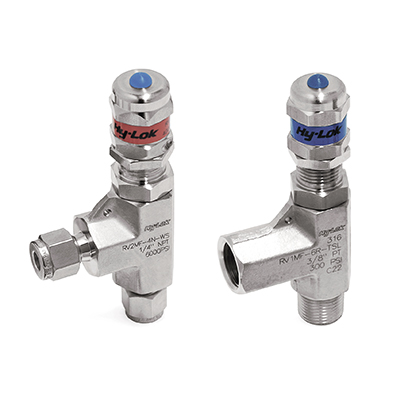

- شیر اطمینان تناسبی ابزار دقیق های‌لوک (Hy-Lok)

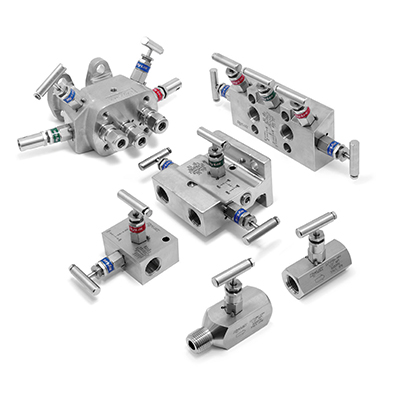

- منیفولد ابزار دقیق های‌لوک (Hy-Lok)
جدول انتخاب فنی پیش از سفارش
| مشخصه | اطلاعات لازم | اثر در انتخاب |
|---|---|---|
| کارکرد قطعه | اتصال، انشعاب، قطع و وصل، تنظیم جریان یا حفاظت فشاری | تعیین خانواده و ساختمان مناسب |
| اندازه تیوب | قطر خارجی، ضخامت و واحد اینچی یا میلی‌متری | تطبیق اتصال و ظرفیت مجاز تیوب |
| مشخصات رزوه | اندازه، استاندارد و نری یا مادگی بودن هر پورت | تطبیق مکانیکی و روش آب‌بندی |
| متریال | گرید بدنه و جنس اجزای در تماس با سیال | بررسی خوردگی و سازگاری شیمیایی |
| شرایط کار | فشار و دمای عادی، بیشینه و شرایط گذرا | بررسی محدوده مجاز مدل |
| الزامات پروژه | کد سازنده، نقشه، تعداد و مدارک مورد نیاز | جلوگیری از اختلاف در تأمین و تحویل |
انتخاب سایز و نوع اتصال
سایز تیوب بر اساس قطر خارجی واقعی تعیین می‌شود و با سایز اسمی لوله یا رزوه یکسان نیست. در سفارش، عبارت‌هایی مانند «یک‌چهارم» بدون تعیین نوع اندازه‌گیری کافی نیست؛ باید روشن شود منظور قطر خارجی تیوب است یا اندازه رزوه پورت. تیوب اینچی و میلی‌متری با قطر نزدیک نیز الزاماً قابل جایگزینی نیستند.
در رابط مستقیم، تطبیق دو سمت؛ در تبدیل، تعیین سایز بزرگ و کوچک؛ و در انشعاب‌ها، تعیین اندازه و جایگاه همه دهانه‌ها ضروری است. اتصالات پنلی علاوه بر سایز، به ضخامت دیواره و فضای نصب وابسته‌اند. برای مدل رزوه‌ای، استانداردهایی مانند NPT و BSP را صرفاً از روی ظاهر تشخیص ندهید؛ کد سفارش و نقشه باید مبنا باشند.
متریال و سازگاری با سیال
استنلس استیل 316 یکی از گزینه‌های متداول در مدارهای ابزار دقیق است، اما انتخاب آن برای هر سیال و محیط به بررسی مهندسی نیاز دارد. نوع سیال، غلظت، دما، آلودگی و شرایط محیطی بر خوردگی اثر دارند. گریدهای 316 و 316L را بدون تطبیق الزام پروژه و مدرک متریال یکسان فرض نکنید.
در شیرآلات، جنس بدنه تنها معیار انتخاب نیست؛ نشیمنگاه، پکینگ، اورینگ و سایر اجزای خیس‌شونده نیز باید سازگار باشند. برای سرویس اکسیژن، سیالات حساس، گازهای خاص یا نیاز به پاکیزگی ویژه، الزامات تمیزکاری و بسته‌بندی باید پیش از سفارش روشن شوند؛ محصول عمومی را بدون تأیید برای این کاربردها انتخاب نکنید.
فشار و دمای مجاز؛ وابسته به مدل و مجموعه
برای همه اقلام یک برند نمی‌توان فشار و دمای ثابت اعلام کرد. محدوده مجاز باید از جدول همان کد محصول، جنس اجزا و شرایط دمایی خوانده شود. فشار قابل استفاده مجموعه از ظرفیت مجاز ضعیف‌ترین جزء شامل تیوب، اتصال، شیر و آب‌بند بیشتر نیست. ضربان فشار، ارتعاش و بار مکانیکی نیز باید در طراحی لحاظ شوند.
در شیر یک‌طرفه، فشار شروع بازشدن با فشار کاری مجاز تفاوت دارد. در ریلیف، فشار تنظیم، بازه فنر، ظرفیت تخلیه و فشار برگشتی مستقل از اندازه اتصال بررسی می‌شوند. یک ریلیف ابزار دقیق را بدون تطبیق ظرفیت و الزامات گواهی، جایگزین شیر ایمنی فرایندی نکنید.
انتخاب شیر و منیفولد متناسب با مدار
شیر سوزنی برای تنظیم تدریجی جریان و ایزولاسیون متناسب با مدل بررسی می‌شود؛ شیر توپی عموماً برای قطع و وصل است و استفاده کنترلی پیوسته باید برای همان طراحی مجاز باشد. در هر دو مورد، ضریب جریان، تعداد پورت‌ها، جهت نصب و جنس آب‌بند در کنار فشار و دما اهمیت دارند.
منیفولد را بر اساس نقشه داخلی و وظیفه تجهیز انتخاب کنید. مدل‌های دو، سه و پنج‌شیره مسیرها و کارکردهای متفاوتی دارند. اتصال مستقیم به ترانسمیتر، نصب دور از تجهیز، بالانس فشار و مسیر تخلیه باید با روش بهره‌برداری و نگهداری پروژه هماهنگ باشد. موجود بودن یک خانواده در بازار به معنی امکان جایگزینی همه مدل‌های آن نیست.
تیوب استیل ۳۱۶ و ارتباط آن با انتخاب فیتینگ
کیفیت تیوب بر عملکرد اتصال اثر مستقیم دارد. قطر خارجی، ضخامت، تلرانس، وضعیت سطح و مشخصات مکانیکی تیوب باید با الزامات سازنده اتصال هماهنگ باشند. بریدگی، بیضی‌شدن، خط عمیق یا آماده‌سازی نامناسب سر تیوب می‌تواند کیفیت مونتاژ را کاهش دهد.
مشاهده راهنمای تیوب استیل ۳۱۶ و 316L
در درخواست تیوب، گرید، قطر خارجی، ضخامت، طول، روش ساخت، مقدار و استاندارد مورد نیاز را جداگانه بنویسید. استاندارد تیوب باید متناسب با کاربرد انتخاب شود؛ نام گرید یا بدون‌درز بودن به‌تنهایی برای تعیین فشار مجاز کافی نیست.
نصب، بازرسی و نگهداری
مونتاژ را طبق دستورالعمل همان سری انجام دهید. پیش از کار، مدار باید ایمن و بی‌فشار باشد؛ سر تیوب با ابزار مناسب آماده و مسیر از آلودگی پاک شود. مقدار سفت‌کردن، استفاده از ابزار بازرسی و روش مونتاژ مجدد را از دستورالعمل سازنده بگیرید. اجزای برندها یا سری‌های مختلف را بدون تأیید کتبی سازگاری ترکیب نکنید.
پس از نصب، آزمون نشتی و کنترل عملکرد مطابق روش اجرایی پروژه انجام شود. در نگهداری، کد قطعه مصرفی، علت خرابی و شرایط سرویس ثبت گردد. تعویض یک آب‌بند با جنس نامتناسب یا اعمال نیروی اضافی برای رفع نشتی، جای اصلاح علت اصلی را نمی‌گیرد.
مدارک و اطلاعات لازم برای استعلام
- نام برند، خانواده محصول و کد دقیق سازنده یا عکس خوانای حک بدنه.
- سایز و نوع اتصال همه پورت‌ها، همراه با واحد اندازه‌گیری و استاندارد رزوه.
- جنس بدنه و اجزای داخلی، سیال و شرایط فشار و دما.
- تعداد، محل مصرف، نقشه یا فهرست اقلام و زمان مورد نیاز پروژه.
- الزامات گواهی متریال، ردیابی، بازرسی و آزمون در صورت نیاز.
گواهی یا استاندارد را فقط زمانی به یک کالا نسبت دهید که در مدارک همان کد و محموله قابل اثبات باشد. اصالت، قابلیت ردیابی و مدارک مورد نیاز باید در پیشنهاد و سفارش مشخص شوند.
