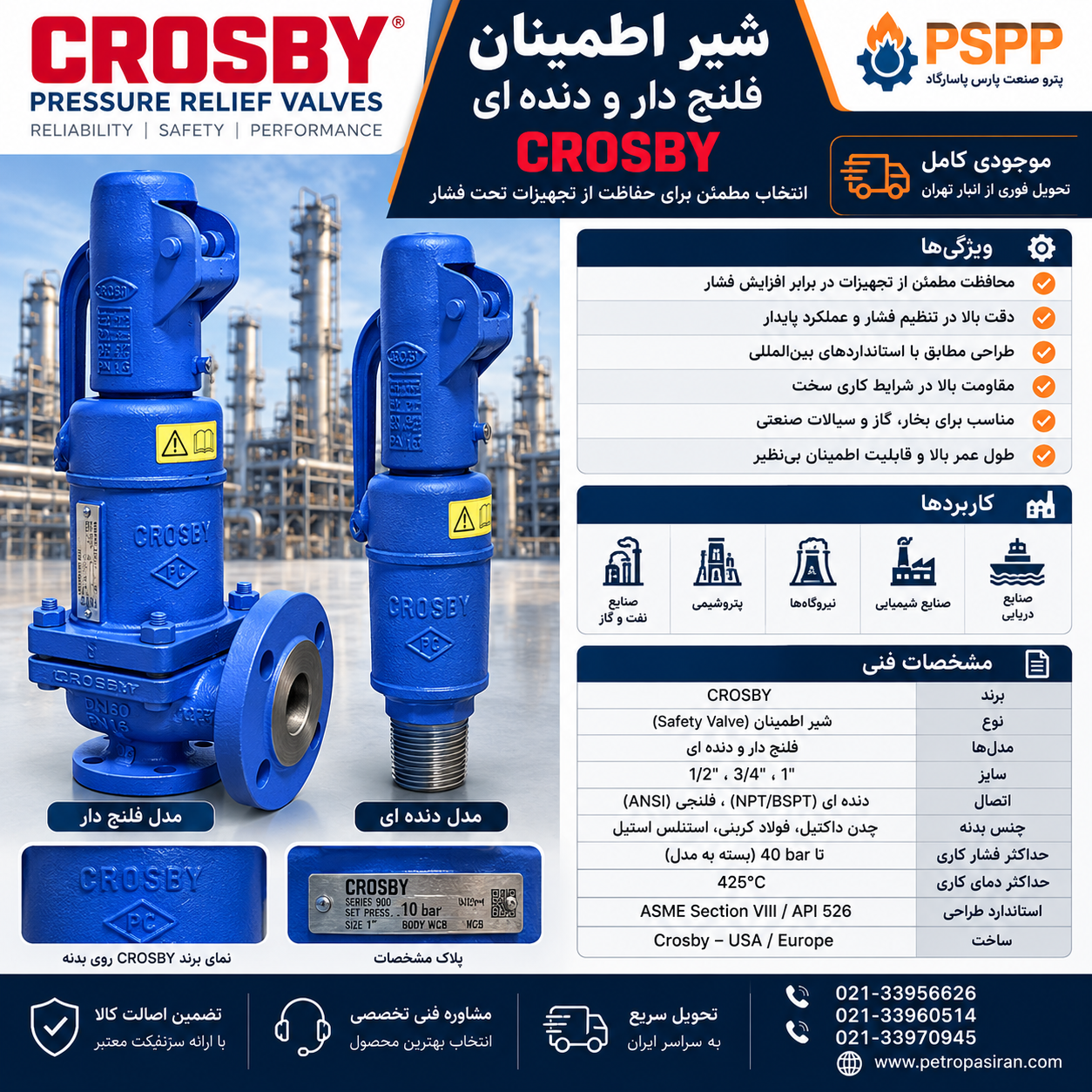

قیمت شیر اطمینان فلنجدار CROSBY | سیفتی ولو صنعتی برای حفاظت تجهیزات پرفشار
شیر اطمینان فلنجدار CROSBY از تجهیزات حفاظتی مهم برای جلوگیری از افزایش فشار بیش از حد مجاز در مخازن، خطوط لوله و تجهیزات فرآیندی است. شیرهای اطمینان و Pressure Relief Valveهای CROSBY در صنایع نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه و صنایع شیمیایی برای تخلیه کنترلشده فشار اضافی استفاده میشوند.
یکی از خانوادههای اصلی این برند، CROSBY J-Series است که با طراحی Direct Spring Loaded و Full Nozzle برای سرویسهای هوا، گاز، بخار، Vapor، مایعات و جریانهای Two-Phase ارائه میشود. مدلهای JOS-E، JBS-E و JDS-E برای شرایط مختلف فرآیندی قابل انتخاب هستند و انتخاب دقیق آنها باید براساس Set Pressure، Orifice، Required Capacity، Back Pressure، دما، متریال و استاندارد پروژه انجام شود.
مشخصات کلیدی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | Pressure Relief Valve / Safety Relief Valve |
| برند | CROSBY |
| سری پرکاربرد | J-Series |
| مدلهای مهم | JOS-E / JBS-E / JDS-E / JLT |
| نوع عملکرد | Direct Spring Loaded |
| ساختار | Full Nozzle |
| نوع اتصال | Flanged |
| سایزبندی | مطابق Model و Orifice |
| Orifice | براساس API 526 و Configuration |
| متریال بدنه | Carbon Steel / Stainless Steel / Alloy مطابق مدل |
| Seat | Metal-to-Metal / Soft Seat مطابق Configuration |
| نوع متعادل | Balanced Bellows / Balanced Diaphragm در مدلهای مربوطه |
| استانداردهای مهم | ASME VIII / XIII، API 526، API 527 |
| سیالات | Air / Gas / Steam / Vapor / Liquid / Two-Phase |
| کاربرد | حفاظت تجهیزات تحت فشار |
| صنایع | نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه و صنایع فرآیندی |
۱. معرفی شیر اطمینان CROSBY
CROSBY یکی از برندهای تخصصی در زمینه Pressure Relief Valve و تجهیزات حفاظت در برابر Overpressure است.
شیرهای این برند برای حفاظت تجهیزاتی مانند:
Pressure Vessel
Separator
Reactor
Heat Exchanger
Compressor
Steam System
Process Line
Gas Line
مورد استفاده قرار میگیرند.
عملکرد صحیح Safety Valve میتواند از افزایش فشار بیش از محدوده طراحی تجهیزات جلوگیری کند.
۲. CROSBY J-Series
CROSBY J-Series یکی از خانوادههای اصلی شیرهای اطمینان فلنجدار صنعتی این برند است.
این سری با طراحی Direct Spring برای کاربردهای مختلف صنعتی تولید میشود و قابلیت استفاده برای:
Air
Gas
Steam
Vapor
Liquid
Two-Phase
را در Configurationهای مربوطه دارد.
انتخاب Type مناسب باید براساس شرایط واقعی فرآیند انجام شود.
۳. مدل JOS-E
CROSBY JOS-E یک Pressure Relief Valve از نوع Conventional Direct Spring است.
این مدل برای بسیاری از سرویسهای صنعتی که Back Pressure در محدوده مجاز طراحی قرار دارد قابل استفاده است.
JOS-E با Configurationهای مختلف از نظر:
Orifice
Size
Pressure Class
Material
Seat
Cap / Lever
قابل سفارش است.
۴. مدل JBS-E
CROSBY JBS-E از طراحی Balanced Bellows استفاده میکند.
Bellows برای کاهش اثر Back Pressure بر عملکرد شیر بهکار میرود و این مدل را برای سیستمهایی که فشار سمت خروجی اهمیت دارد مناسب میکند.
در انتخاب JBS-E باید مقدار و نوع Back Pressure، دمای سرویس و سازگاری متریال Bellows بررسی شود.
۵. مدل JDS-E
CROSBY JDS-E از فناوری Balanced Diaphragm استفاده میکند.
این طراحی برای عملکرد متعادل در برابر Back Pressure توسعه یافته و در شرایط مناسب میتواند جایگزینی برای بعضی Configurationهای Bellows باشد.
انتخاب بین JOS-E، JBS-E و JDS-E باید براساس شرایط فرآیندی و محاسبات مهندسی انجام شود.
۶. مدل JLT برای Liquid Service
در خانواده J-Series، JLT برای Liquid Service و عملکرد مناسب در سرویس مایعات قابل بررسی است.
رفتار Pressure Relief Valve در مایع با Gas و Steam متفاوت است و به همین دلیل Trim و Configuration مناسب باید انتخاب شود.
نوع سیال باید هنگام RFQ دقیقاً اعلام شود.
۷. ساختار Full Nozzle
یکی از ویژگیهای مهم J-Series طراحی Full Nozzle است.
در این ساختار Nozzle بخش اصلی مسیر جریان و Seat را تشکیل میدهد.
Full Nozzle Design در بسیاری از Pressure Relief Valveهای صنعتی مورد استفاده قرار میگیرد و امکان تعمیر و نگهداری مناسب اجزای داخلی را فراهم میکند.
۸. عملکرد Direct Spring Loaded
در شیر Direct Spring، نیروی Spring باعث بسته نگه داشتن Disc روی Seat میشود.
هنگامی که فشار سیستم به Set Pressure برسد:
نیروی فشار سیال افزایش مییابد.
Disc شروع به حرکت میکند.
شیر باز میشود.
سیال اضافی تخلیه میشود.
فشار سیستم کاهش مییابد.
شیر مجدداً بسته میشود.
این عملکرد بهصورت مکانیکی و بدون نیاز به منبع انرژی خارجی انجام میشود.
۹. Set Pressure
Set Pressure یکی از مهمترین پارامترهای انتخاب CROSBY Safety Valve است.
Set Pressure باید براساس:
Operating Pressure
Design Pressure
MAWP
Relief Scenario
Code Requirement
تعیین شود.
تغییر Set Pressure بدون بررسی Spring Range و Configuration شیر صحیح نیست.
۱۰. تفاوت Pressure Class و Set Pressure
Pressure Class فلنج با Set Pressure متفاوت است.
برای مثال:
Class 300 به معنی Set Pressure برابر 300 psi نیست.
Pressure Class بیانگر Pressure-Temperature Rating اتصال و بدنه در شرایط مشخص است، در حالی که Set Pressure نقطه تنظیم عملکرد شیر است.
هر دو مشخصه باید در زمان سفارش اعلام شوند.
۱۱. Orifice در شیر CROSBY
Orifice یکی از مشخصات اصلی CROSBY J-Series است.
در نامگذاری این شیرها معمولاً سایز و Orifice اهمیت زیادی دارند؛ برای مثال یک سفارش میتواند به شکل:
Inlet Size × Orifice × Outlet Size
تعریف شود.
Orificeهای مختلف دارای Flow Area متفاوت هستند و مستقیماً بر ظرفیت تخلیه تأثیر میگذارند.
۱۲. API 526
در مدلهای مربوطه J-Series، سایزها و Orifice Designationهای استاندارد API 526 مورد استفاده قرار میگیرند.
API 526 مشخصاتی مانند:
Orifice Designation
Flange Size
Pressure Rating
Center-to-Face Dimensions
را برای Flanged Steel Pressure Relief Valveهای استاندارد پوشش میدهد.
هنگام Replacement باید Orifice دقیق کنترل شود.
۱۳. API 527
API 527 به Seat Tightness Testing شیرهای Pressure Relief مربوط است.
Seat Leakage یکی از مشخصات مهم در انتخاب و تست Safety Valve است.
در پروژههایی که API 527 الزام شده است، این موضوع باید در Purchase Specification و RFQ ذکر شود.
۱۴. ASME Section VIII و XIII
CROSBY J-Series در Configurationهای مربوطه با الزامات ASME برای Pressure Relief Applications ارائه میشود.
در پروژههای صنعتی باید Code Requirement دقیق مشخص شود.
وجود یک شیر CROSBY بهتنهایی به معنی مناسب بودن آن برای هر پروژه ASME نیست و Nameplate و Certification همان Configuration باید کنترل شوند.
۱۵. Metal-to-Metal Seat
Metal Seat یکی از گزینههای استاندارد در J-Series است.
این ساختار برای بسیاری از سرویسهای صنعتی، بهخصوص شرایط دمایی بالاتر، کاربرد دارد.
کیفیت سطح Seat و Disc در Tightness و عملکرد صحیح شیر اهمیت زیادی دارد.
۱۶. Soft Seat
CROSBY J-Series در Configurationهای مربوطه با Soft Seat نیز قابل ارائه است.
Soft Seat میتواند Tightness بهتری در برخی سرویسها ایجاد کند.
انتخاب متریال Soft Seat باید براساس:
Fluid
Temperature
Pressure
Chemical Compatibility
انجام شود.
۱۷. Balanced Bellows
در سیستمهایی که Back Pressure وجود دارد، مدل Balanced Bellows مانند JBS-E قابل بررسی است.
Bellows میتواند اثر فشار خروجی بر نیروهای داخلی شیر را کاهش دهد.
همچنین Bellows میتواند بخشهایی از Bonnet و Spring را از سیال خروجی جدا کند.
۱۸. Back Pressure
Back Pressure فشار موجود در سمت خروجی Pressure Relief Valve است.
این فشار ممکن است در اثر:
Flare Header
Discharge Piping
Closed Relief System
فشار سایر تجهیزات متصل به Header
افت فشار مسیر خروجی
ایجاد شود.
مقدار Back Pressure باید قبل از انتخاب Conventional یا Balanced Valve مشخص شود.
۱۹. کاربرد در خطوط بخار
CROSBY J-Series برای Steam Service دارای Configurationهای مناسب است.
برای انتخاب شیر بخار باید اطلاعات زیر مشخص شوند:
Saturated یا Superheated Steam
Set Pressure
Relieving Pressure
Temperature
Required Capacity
Back Pressure
ظرفیت بخار باید براساس شرایط واقعی Relief محاسبه شود.
۲۰. کاربرد در خطوط گاز
J-Series برای Air، Gas و Vapor نیز کاربرد دارد.
در Gas Sizing پارامترهایی مانند:
Molecular Weight
Compressibility
Set Pressure
Relieving Pressure
Temperature
Required Mass Flow
اهمیت دارند.
صرفاً اعلام سایز لوله برای انتخاب شیر کافی نیست.
۲۱. کاربرد در سرویس مایع
برای Liquid Service باید Configuration مناسب انتخاب شود.
پارامترهای مهم شامل:
Specific Gravity
Viscosity
Required Flow
Set Pressure
Back Pressure
Overpressure
هستند.
استفاده از Trim مناسب Liquid Service در عملکرد پایدار شیر اهمیت دارد.
۲۲. Two-Phase Service
CROSBY J-Series دارای Configurationهایی برای Two-Phase Applications نیز هست.
در این شرایط همزمان فاز گاز و مایع میتواند در جریان Relief وجود داشته باشد.
Sizing این سرویس پیچیدهتر از جریان تکفاز است و باید براساس روش محاسباتی و استاندارد پروژه انجام شود.
۲۳. متریال بدنه
CROSBY Pressure Relief Valveها بسته به مدل و شرایط سرویس با متریالهای مختلف ارائه میشوند.
انتخاب متریال باید براساس:
Fluid
Corrosion
Temperature
Pressure
Project Specification
NACE Requirement در صورت وجود
انجام شود.
Carbon Steel، Stainless Steel و Alloy Materialها در Configurationهای مختلف قابل بررسی هستند.
۲۴. کاربرد در تجهیزات پرفشار
شیرهای CROSBY برای حفاظت تجهیزات تحت فشار در صنایع مختلف استفاده میشوند.
از جمله:
Pressure Vessel
Separator
Reactor
Heat Exchanger
Compressor
Receiver
Steam System
Process Piping
Gas Processing Equipment
Refinery Equipment
انتخاب مدل مناسب باید براساس Relief Scenario واقعی تجهیز انجام شود.
۲۵. Sizing شیر اطمینان
Sizing صحیح یکی از مهمترین مراحل انتخاب Safety Valve است.
اطلاعات موردنیاز شامل:
Fluid
Required Capacity
Set Pressure
Relieving Pressure
Relieving Temperature
Back Pressure
Molecular Weight برای گاز
Specific Gravity برای مایع
Viscosity در صورت نیاز
Allowable Overpressure
است.
پس از محاسبه Required Orifice Area میتوان Orifice مناسب را انتخاب کرد.
۲۶. خطر Oversizing
Safety Valve بزرگتر از نیاز الزاماً ایمنتر نیست.
Oversizing میتواند باعث:
Chattering
Cycling
Seat Damage
Leakage
کاهش عمر قطعات داخلی
عملکرد ناپایدار
شود.
به همین دلیل Orifice باید براساس Required Capacity انتخاب شود.
۲۷. Chattering چیست؟
Chattering به باز و بسته شدن سریع و مکرر Pressure Relief Valve گفته میشود.
عوامل احتمالی عبارتاند از:
Oversizing
افت فشار زیاد Inlet
Back Pressure نامناسب
نوسان فرآیند
انتخاب اشتباه Orifice
Chattering میتواند به Seat، Disc و سایر قطعات داخلی آسیب وارد کند.
۲۸. نصب صحیح شیر CROSBY
برای نصب صحیح باید موارد زیر رعایت شوند:
Inlet Piping تا حد امکان کوتاه باشد.
افت فشار ورودی کنترل شود.
Flange Alignment صحیح باشد.
داخل خط تمیز باشد.
Pipe Stress به Body منتقل نشود.
Outlet Line دارای Support مناسب باشد.
Reaction Force بررسی شود.
Back Pressure محاسبه شود.
مسیر Discharge ایمن باشد.
نصب مطابق دستورالعمل سازنده انجام شود.
۲۹. تعمیر و نگهداری
Safety Valve باید در برنامه Inspection و Maintenance قرار گیرد.
قطعات مهم برای بررسی شامل:
Body
Nozzle
Disc
Disc Holder
Guide
Stem
Spring
Seat
Bellows در مدلهای مربوطه
Gasketها
هستند.
پس از تعمیر باید Set Pressure و Seat Tightness مطابق Procedure کنترل شوند.
۳۰. Nameplate و شناسایی دقیق شیر
برای خرید Replacement بهتر است عکس واضح Nameplate ارسال شود.
اطلاعات مهم عبارتاند از:
CROSBY
Valve Series
Model
Size
Orifice
Set Pressure
Inlet Rating
Outlet Rating
Material
Temperature
Serial Number
Code Stamp
این اطلاعات برای تطبیق شیر جایگزین اهمیت زیادی دارند.
۳۱. مدارک فنی
بسته به پروژه میتوان مدارکی مانند موارد زیر را درخواست کرد:
MTC
Material Certificate
Material Traceability
Set Pressure Certificate
Hydrostatic Test Report
Seat Leakage Test
Capacity Certification
Inspection Documents
COO
نوع مدارک باید قبل از ثبت سفارش مشخص شود.
۳۲. مزایای شیر اطمینان CROSBY
مهمترین ویژگیهای این شیرها عبارتاند از:
طراحی تخصصی برای Overpressure Protection
Direct Spring Operation
Full Nozzle Design در J-Series
Orificeهای استاندارد
Conventional و Balanced Configurations
Metal Seat و Soft Seat
مناسب Steam، Gas، Vapor و Liquid
قابلیت استفاده در Two-Phase Service مطابق Configuration
استانداردهای صنعتی معتبر
تنوع Material و Pressure Rating
قابلیت تعمیر و سرویس صنعتی
مناسب پروژههای نفت، گاز و پتروشیمی
۳۳. قیمت شیر اطمینان فلنجدار CROSBY
قیمت شیر اطمینان فلنجدار CROSBY براساس مشخصات فنی دقیق هر شیر تعیین میشود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
Series / Model
Inlet Size
Outlet Size
Orifice
Inlet Class
Outlet Class
Set Pressure
Body Material
Trim Material
Seat Type
Conventional یا Balanced
Bellows
Temperature
Certification
Quantity
شرایط تأمین
برای اعلام قیمت دقیق، Datasheet یا عکس کامل Nameplate باید بررسی شود.
۳۴. اطلاعات لازم برای RFQ
برای استعلام دقیق بهتر است مشخصات زیر اعلام شوند:
Brand: CROSBY
Series / Model
Inlet Size
Outlet Size
Orifice
Inlet Rating & Facing
Outlet Rating & Facing
Set Pressure
Fluid
Required Capacity
Back Pressure
Operating Pressure
Design Pressure
Operating Temperature
Design Temperature
Body Material
Seat Material
Cap / Lever Type
Code Requirement
Quantity
Required Certificates
برای Replacement، Serial Number و عکس Nameplate نیز ارسال شود.
۳۵. اشتباهات رایج هنگام خرید
مهمترین اشتباهات عبارتاند از:
خرید فقط براساس برند CROSBY
سفارش فقط براساس سایز ورودی و خروجی
مشخص نکردن Orifice
عدم اعلام Set Pressure
اشتباه گرفتن Class با Set Pressure
اعلام نکردن نوع سیال
عدم محاسبه Required Capacity
نادیده گرفتن Back Pressure
انتخاب Conventional Valve برای شرایط نامناسب Back Pressure
عدم بررسی Temperature
انتخاب Seat نامناسب
خرید Replacement بدون بررسی Nameplate
۳۶. سوالات متداول درباره شیر اطمینان CROSBY
CROSBY J-Series چیست؟
یکی از خانوادههای اصلی Direct Spring Pressure Relief Valve برای حفاظت تجهیزات در برابر Overpressure است.
JOS-E چیست؟
یکی از مدلهای Conventional خانواده J-Series است.
JBS-E چیست؟
مدل Balanced Bellows خانواده J-Series است.
JDS-E چیست؟
مدل دارای Balanced Diaphragm برای مدیریت اثر Back Pressure در کاربردهای مربوطه است.
آیا CROSBY برای بخار مناسب است؟
بله، J-Series دارای Configurationهای مناسب Steam Service است.
آیا برای گاز مناسب است؟
بله، برای Air، Gas و Vapor قابل استفاده است.
آیا برای مایعات مناسب است؟
بله، Configurationهای مناسب Liquid Service از جمله JLT قابل بررسی هستند.
Orifice چه اهمیتی دارد؟
Orifice یکی از عوامل اصلی تعیین ظرفیت تخلیه شیر است.
آیا Class 600 یعنی Set Pressure برابر 600 psi است؟
خیر. Pressure Class و Set Pressure دو مشخصه متفاوت هستند.
چه زمانی Balanced Bellows انتخاب میشود؟
در شرایطی که Back Pressure بر عملکرد Conventional Valve اثر قابلتوجهی داشته باشد، Balanced Design باید بررسی شود.
برای استعلام قیمت چه اطلاعاتی لازم است؟
Model، Size، Orifice، Class، Set Pressure، Fluid، Capacity، Temperature، Back Pressure، Material و Seat باید مشخص شوند.
۳۷. جمعبندی
شیر اطمینان فلنجدار CROSBY یکی از تجهیزات حفاظتی مهم برای جلوگیری از افزایش غیرمجاز فشار در خطوط، مخازن و تجهیزات صنعتی است. خانواده CROSBY J-Series با طراحی Direct Spring Loaded و Full Nozzle برای طیف گستردهای از سرویسهای بخار، هوا، گاز، Vapor، مایع و Two-Phase قابل انتخاب است.
مدلهای JOS-E، JBS-E، JDS-E و JLT برای شرایط متفاوت طراحی شدهاند و انتخاب صحیح آنها باید براساس Set Pressure، Orifice، Required Capacity، Back Pressure، Temperature، Body Material، Seat و Pressure Class انجام شود.
در خرید یا Replacement سیفتی ولو CROSBY، فقط سایز اتصال کافی نیست و مشخصات Orifice، Model، Set Pressure، Inlet/Outlet Rating، Fluid، Capacity و Nameplate باید بهطور دقیق بررسی شوند تا شیر انتخابشده با شرایط واقعی سیستم مطابقت داشته باشد.
پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان، شیرآلات صنعتی و تجهیزات پایپینگ، امکان بررسی و تأمین انواع شیر اطمینان فلنجدار CROSBY را براساس Datasheet، Nameplate و مشخصات فنی پروژه فراهم میکند.
برای خرید و استعلام قیمت شیر اطمینان فلنجدار CROSBY و انتخاب سیفتی ولو صنعتی مناسب برای حفاظت تجهیزات پرفشار، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
