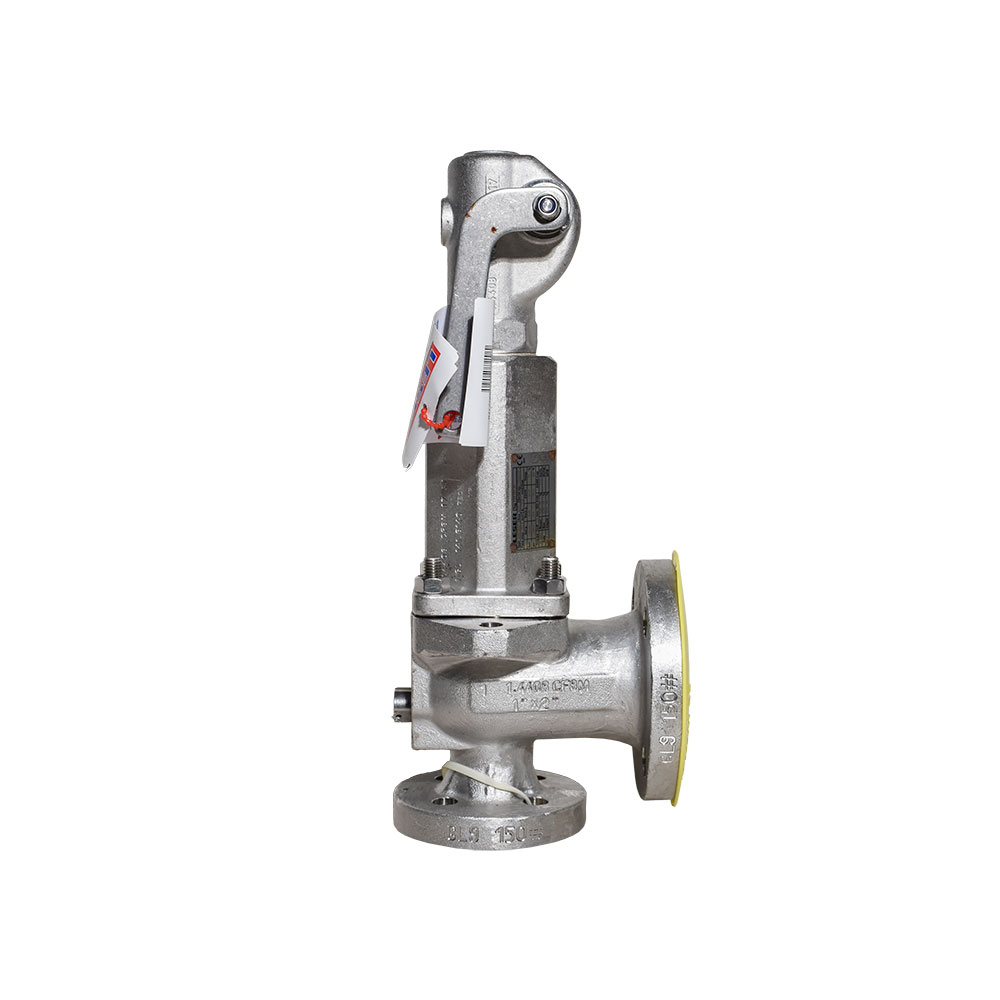

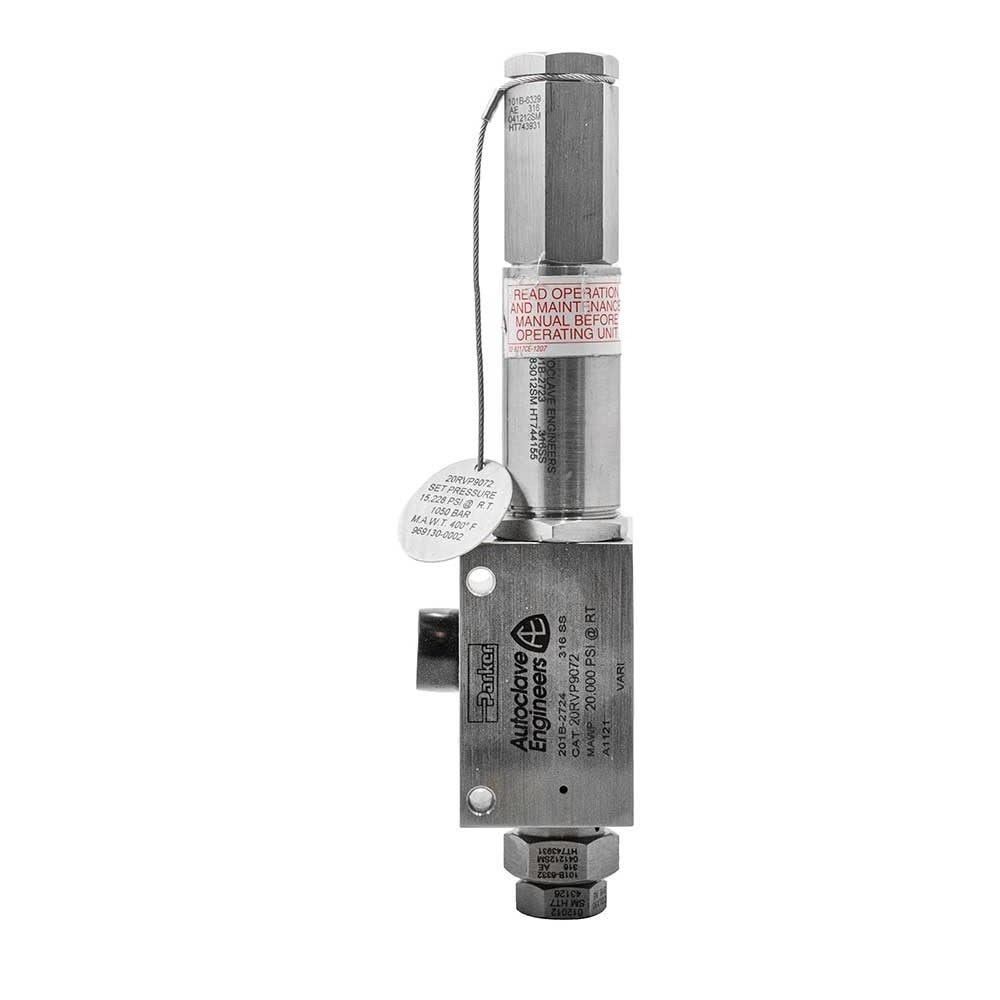

شیر اطمینان کلنگی چیست؟
در این عنوان، «کلنگی» به اهرم بالابر نصبشده روی مجموعه شیر اشاره دارد. اهرم از طریق مکانیزم مربوط، نیروی دستی را برای فاصلهدادن دیسک از نشیمن منتقل میکند.
اهرم بالابر، پیچ تنظیم فشار نیست. تغییر وضعیت آن نباید بهعنوان روشی برای انتخاب فشار کاری، کنترل پیوسته دبی یا باز نگهداشتن دائمی شیر استفاده شود. شرایط مجاز استفاده از اهرم باید از دستورالعمل همان مدل مشخص شود.
عملکرد خودکار در مدل فنردار
در طراحی فنردار مستقیم، فنر دیسک را روی نشیمن نگه میدارد. فشار سیال ورودی، نیرویی در جهت بازکردن شیر ایجاد میکند. با رسیدن فشار به شرایط عملکرد، دیسک حرکت کرده و مسیر تخلیه باز میشود.
پس از کاهش فشار، نیروی بستهنگهدارنده دوباره غالب میشود و شیر به وضعیت بسته بازمیگردد. در مدلهای دارای عملکرد جهشی، طراحی ناحیه دیسک و محفظه اطراف آن به بازشدن سریع کمک میکند. عملکرد اصلی این طراحی به برق یا فرمان دستی وابسته نیست.
مشخصات فنی شیر اطمینان استیل 316 دستهدار
| مشخصه | توضیحات موردنیاز |
|---|---|
| نام محصول | شیر اطمینان استیل 316 دستهدار |
| نام متداول | شیر اطمینان کلنگی استیل |
| عملکرد اصلی | تخلیه فشار اضافی |
| طراحی مورد بررسی | فنردار مستقیم، مطابق مدل |
| تجهیزات بالابر | اهرم دستی ساده یا آببندیشده |
| نوع نشیمن | فلزی یا نرم، متناسب با سرویس |
| اتصال ورودی | سایز، نوع و استاندارد مشخص |
| اتصال خروجی | سایز، نوع و استاندارد مشخص |
| سیال | بخار، گاز یا مایع، با تأیید کاربرد |
| مدارک | برگه مشخصات، گزارش آزمون و گواهیهای توافقشده |
مدلهای صنعتی از نظر اتصال، متریال، آببندی و دامنه عملکرد تفاوت دارند؛ بنابراین مشخصات یک سری را به تمام شیرهای اطمینان استیل تعمیم ندهید.
بدنه استنلس استیل 316
استیل 316 از فولادهای زنگنزن آستنیتی حاوی کروم، نیکل و مولیبدن است. وجود مولیبدن، مقاومت خوردگی این خانواده را در برخی محیطهای صنعتی بهبود میدهد. این متریال در ساخت تجهیزات فرایندی، شیرآلات و قطعات صنایع شیمیایی و پتروشیمی کاربرد دارد.
بااینحال، عبارت «استیل 316» به معنی مقاومت نامحدود در برابر تمام سیالات نیست. برای انتخاب، نام ماده، غلظت، دما و شرایط تماس را مشخص کنید و سازگاری متریال را برای همان سرویس بررسی نمایید.
تفاوت 316 و 316L
گرید 316L نوع کمکربن این خانواده است. کاهش کربن به بهبود مقاومت در برابر خوردگی بیندانهای پس از جوشکاری کمک میکند. در پروژهای که گرید مشخصی الزام شده است، جایگزینی 316 و 316L باید با تأیید فنی انجام شود.
متریال قطعات در تماس با سیال
جنس بدنه، نازل، دیسک، میله، راهنما و فنر الزاماً یکسان نیست. سازندگان برای این اجزا گزینههای متریالی متفاوتی تعریف میکنند. ازاینرو، عبارت «تمام استیل» باید با فهرست قطعات و گرید آنها روشن شود.
اجزای اصلی شیر اطمینان دستهدار
| قطعه | وظیفه اصلی |
|---|---|
| بدنه | نگهداری مجموعه و تشکیل مسیرهای مرتبط با سیال |
| نازل | تشکیل بخش اصلی مسیر ورودی |
| نشیمن | ایجاد سطح آببندی |
| دیسک | بازکردن و بستن مسیر تخلیه |
| میله و راهنما | انتقال نیرو و هدایت حرکت |
| فنر | ایجاد نیروی بستهنگهدارنده |
| پیچ تنظیم | تنظیم بار مکانیزم در محدوده مجاز |
| محفظه فنر | نگهداری فنر و اجزای مرتبط |
| اهرم بالابر | امکان اعمال نیروی دستی به مکانیزم |
| کلاهک | محافظت از بخش تنظیم |
جزئیات این مجموعه به طراحی وابسته است؛ برای قطعات یدکی، نقشه و کد قطعه همان مدل را مبنا قرار دهید.
اهرم ساده و اهرم آببندیشده
اهرم ساده در کاربردهایی مطرح است که طراحی و شرایط سرویس، خروج احتمالی مقدار محدودی سیال از ناحیه بالایی شیر را مجاز میدانند.
اهرم آببندیشده دارای سازوکار آببندی در محل عبور مکانیزم است و برای کاربردهایی بررسی میشود که خروج سیال از این قسمت قابلقبول نیست. انتخاب این دو باید با خطرات سیال و طراحی محفظه هماهنگ باشد.
تفاوت محفظه فنر باز و بسته
دستهداربودن با باز یا بستهبودن محفظه فنر یکسان نیست. در طراحی باز، بخشهایی از مجموعه با محیط ارتباط دارند؛ در طراحی بسته، محفظه پوشیده است و نحوه مهار سیال به ساختار آببندی وابسته خواهد بود.
انتخاب محفظه، علاوه بر شرایط حرارتی، باید با الزامات جلوگیری از انتشار و محیط نصب هماهنگ شود.
فشار تنظیم و محدوده فنر
فشار تنظیم را همراه با واحد و شرایط سرویس اعلام کنید. برای تغییر این مقدار، ابتدا تأیید شود که مدل و مجموعه فنر برای فشار جدید مناسب هستند.
تنظیم فشار با تغییر بار اولیه فنر ارتباط دارد؛ اما دستیابی به عملکرد صحیح تنها به نقطه شروع بازشدن محدود نیست و رفتار تخلیه و بستهشدن نیز اهمیت دارد. به همین دلیل، تغییر تنظیم باید مطابق رویه سازنده و همراه با آزمون لازم انجام شود.
اصطلاحات فشار در مشخصات شیر
| اصطلاح | مفهوم |
|---|---|
| فشار کاری | فشار سیستم در بهرهبرداری عادی |
| فشار تنظیم | فشار تعیینشده برای آغاز عملکرد، مطابق تعریف مربوط |
| فشار تخلیه | فشار مرتبط با تخلیه ظرفیت تعیینشده |
| فشار بستهشدن مجدد | فشار بازگشت شیر به حالت بسته |
| اختلاف باز و بستهشدن | تفاوت فشار تنظیم و فشار بستهشدن |
| فشار برگشتی | فشار موجود یا ایجادشده در سمت خروجی |
| حداکثر فشار کاری مجاز تجهیز | حد مجاز تجهیز حفاظتشونده در شرایط تعیینشده |
چرا شیر در فشار پایینتری بسته میشود؟
پس از بازشدن، فشار و جریان بر سطح مؤثر متفاوتی از مکانیزم اثر میگذارند. در نتیجه، برای بستهشدن مجدد معمولاً افت فشار بیشتری لازم است. اختلاف فشار تنظیم و فشار بستهشدن، بخشی از مشخصات عملکردی شیر است.
در انتخاب، فشار عادی سیستم باید با این رفتار هماهنگ باشد تا شیر بتواند پس از تخلیه دوباره آببندی کند.
دمای مجاز شیر اطمینان استیل
دمای مجاز را برای مجموعه کامل شیر بررسی کنید، نه فقط بدنه. آببندها، فنر و طراحی محفظه میتوانند در محدودکردن دامنه کاربرد نقش داشته باشند.
نشیمن فلزی و آببندی نرم
در این خانواده، گزینههای نشیمن فلزی و آببندی نرم وجود دارند. در برخی مدلها موادی مانند PTFE، EPDM، FKM یا NBR برای اجزای آببندی تعریف میشوند؛ انتخاب هرکدام باید برای سیال و دمای واقعی تأیید شود.
ظرفیت تخلیه و انتخاب سایز
سایز اتصال بهتنهایی ظرفیت حفاظتی شیر را مشخص نمیکند. انتخاب باید براساس مقدار سیالی انجام شود که در سناریوی اضافهفشار لازم است تخلیه شود.
سطح عبور مؤثر، خواص سیال، فشار و دمای تخلیه و فشار خروجی در تعیین ظرفیت نقش دارند. برای مایعات غلیظ یا جریان دوفازی، بررسی باید متناسب با همان شرایط انجام شود.
اتصال رزوهای و فلنجدار
در خانوادههای صنعتی شیر اطمینان، اتصالات رزوهای و فلنجدار با مشخصات متفاوت ارائه میشوند. انتخاب اتصال باید برای مدل و شرایط پروژه انجام شود.
برای اتصال رزوهای، استاندارد رزوه، سایز و نر یا مادگیبودن هر دو سمت را اعلام کنید. برای اتصال فلنجدار، سایز، کلاس یا فشار اسمی، استاندارد ابعاد و سطح فلنج را مشخص نمایید.
فشار برگشتی و مسیر خروجی
در شیرهای فنردار معمولی، فشار خروجی میتواند بر رفتار عملکردی اثر بگذارد. فشار برگشتی ممکن است پیش از بازشدن وجود داشته باشد یا هنگام تخلیه در مسیر خروج ایجاد شود.
طراحیهای متعادلشده برای کاهش اثر فشار برگشتی به کار میروند، اما حدود مجاز آنها باید جداگانه بررسی شود.
تفاوت مدل دستهدار و بدون دسته
| معیار بررسی | مدل دستهدار | مدل بدون دسته |
|---|---|---|
| عملکرد حفاظتی در طراحی فنردار | خودکار | خودکار |
| اهرم بالابر دستی | دارد | ندارد |
| مبنای انتخاب | شرایط سرویس و الزامات تجهیز | شرایط سرویس و الزامات تجهیز |
از وجود یا نبود دسته، فشار مجاز، ظرفیت بیشتر یا کیفیت بهتر را نتیجه نگیرید. این ویژگی، جایگزین بررسی طراحی و مدارک عملکرد نیست.
تفاوت سیفتی ولو و ریلیف ولو
در تعریف رایج، سیفتی ولو بیشتر با بازشدن سریع یا جهشی و ریلیف ولو با بازشدن تدریجی شناخته میشود. بااینحال، نامگذاری استانداردها یکسان نیست و بعضی طراحیها برای کاربردهای متفاوت، رفتار متناسب با همان سیال دارند.
دستهداربودن معیار تشخیص قطعی سیفتی ولو از ریلیف ولو نیست. نوع عملکرد باید در مدارک سازنده مشخص شود.
کاربرد در بخار و بویلر
برای بخار و بویلر، مدل باید با الزامات ایمنی همان تجهیز، ظرفیت لازم و شرایط دما هماهنگ باشد. وجود اهرم و بدنه استیل، بهتنهایی تأیید کاربرد بویلر محسوب نمیشود.
کاربرد در هوای فشرده، پمپ و مخازن
در مدلهای متناسب، حفاظت کمپرسورها، پمپها، مخازن و خطوط حاوی گاز یا مایع از کاربردهای این خانواده است. حفاظت در برابر انبساط حرارتی نیز باید براساس نیاز تخلیه مربوط به خود بررسی شود.
کاربرد در صنایع شیمیایی و پتروشیمی
مدلهای صنعتی این خانواده برای برخی کاربردهای شیمیایی، نفت، گاز و پتروشیمی ارائه میشوند؛ اما انتخاب هر پیکربندی به سیال و شرایط عملیاتی وابسته است.
کاربردهای بهداشتی و دارویی
استیلبودن بهتنهایی به معنی طراحی بهداشتی نیست. شیرهای مخصوص صنایع غذایی و دارویی میتوانند الزامات جداگانهای برای کیفیت سطح، قابلیت تمیزکاری، اتصال و جلوگیری از باقیماندن سیال داشته باشند.
مزایا و محدودیتهای انتخاب
مزیت اصلی مدل دستهدار، فراهمبودن امکان بالابردن دستی مکانیزم طبق رویه مجاز، در کنار عملکرد خودکار حفاظتی است. این قابلیت را در برنامه بازرسی تعریف کنید؛ نه بهعنوان مجوز استفاده آزادانه از دسته در هر فشار.
برای ارزیابی محدودیتها، سازگاری متریال، جنس آببندی، ظرفیت تخلیه و شرایط خروجی را جداگانه کنترل کنید. هیچکدام از این موارد با ظاهر استیل یا وجود دسته تأیید نمیشوند.
نصب و آمادهسازی خط
پیش از نصب، مسیر از براده، رسوب و ذرات خارجی پاک شود. جهت و وضعیت نصب باید مطابق دستورالعمل سازنده باشد و وزن یا تنش نامناسب لولهکشی به شیر منتقل نشود.
مسیر خروجی باید به محل ایمن هدایت شود و امکان تجمع نامناسب مایع یا مسدودشدن تخلیه بررسی گردد. کیفیت نصب بر آببندی و عملکرد شیر اثر دارد.
استفاده صحیح از اهرم کلنگی
آزمون اهرم را فقط در شرایط مجاز سازنده، با مسیر تخلیه ایمن و توسط فرد دارای صلاحیت انجام دهید. برای تمام مدلها یک فشار آزمون یا روش دستی یکسان در نظر نگیرید.
اهرم را با سیم، وزنه یا بست مهار نکنید و برای متوقفکردن نشتی به آن بار اضافی وارد نسازید. چنین اقدامی میتواند عملکرد حفاظتی را مختل کند.
آزمون فشار تنظیم و ظرفیت
آزمون نقطه تنظیم، بررسی آببندی نشیمن و تأیید ظرفیت تخلیه، سه موضوع متفاوت هستند. بازشدن شیر در یک آزمون دستی، بهتنهایی ظرفیت موردنیاز پروژه را اثبات نمیکند.
استانداردها و مدارک قابل بررسی
| مرجع | موضوع اصلی |
|---|---|
| ISO 4126-1 | الزامات عمومی محصول برای شیرهای ایمنی |
| ASME BPVC Section XIII | قواعد حفاظت تجهیزات در برابر اضافهفشار |
| API 527 | ارزیابی آببندی نشیمن شیرهای تخلیه فشار |
نگهداری و ایرادات رایج
برای هر شیر، شناسه تجهیز، مدل، فشار تنظیم و سوابق آزمون را ثبت کنید. در برنامه بازدید، سلامت دسته، وضعیت پلمب، نشتی و آزادبودن مسیر تخلیه را کنترل نمایید.
آلودگی نشیمن، آسیب سطوح آببندی یا اشکال در نصب میتوانند باعث نشتی شوند. تعمیر و بازتنظیم باید توسط افراد مجاز و مطابق اطلاعات سازنده انجام شود؛ مسدودکردن خروجی، روش رفع نشتی نیست.
در برخی خانوادهها، مدارک و آزمونهای متریال برای قطعات مختلف بهصورت جداگانه تعریف میشوند؛ بنابراین عنوان کلی «دارای سرتیفیکیت» را با نام مدرک و قطعه مربوط روشن کنید.
| تجهیز حفاظتشونده | نوع تجهیز و شناسه آن |
| سیال | نام، حالت، غلظت و شرایط مؤثر |
| فشار | فشار کاری، فشار تنظیم و حد مجاز تجهیز |
| دما | مقدار عادی و حداکثر مورد انتظار |
| ظرفیت | دبی تخلیه همراه با واحد و شرایط |
| خروجی | فشار برگشتی و محل هدایت سیال |
| اتصال | سایز و استاندارد هر دو سمت |
| متریال | بدنه و قطعات مورد الزام |
| اهرم | ساده یا آببندیشده |
| مدارک | آزمونها و گواهیهای موردنیاز |
اشتباهات رایج هنگام انتخاب
همچنین نوع اهرم، جنس آببندی و مدارک را پیش از مقایسه تجاری روشن کنید. برای جایگزینی، تنها به شباهت ظاهری یا یکسانبودن قطر اتصال اکتفا نکنید.
راهنمای انتخاب شیر اطمینان استنلس استیل
برای حفاظت از تجهیز در برابر افزایش فشار، پس از انتخاب و تأیید مدل مناسب، به کار میرود. مدل، ظرفیت و حدود کاربرد باید با نیاز حفاظتی تجهیز تطبیق داشته باشند.
فشار تنظیم، ظرفیت تخلیهٔ موردنیاز، سیال و حالت آن، دما، فشار برگشتی، سطح مؤثر عبور و نوع فنر یا سازوکار را بررسی کنید. سایز ورودی و خروجی، بهتنهایی ظرفیت تأییدشده را تعیین نمیکند.
مقایسهٔ مدلها و جلوگیری از انتخاب اشتباه
شیر اطمینان صنعتی، ریلیف تناسبی ابزار دقیق و شیر یکطرفه کارکرد یکسانی ندارند. در شیر اهرمدار نیز وجود اهرم، به معنی مجازبودن آزمون دستی در تمام شرایط نیست.
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | شیرآلات استنلس استیل |
| کارکرد مورد بررسی | شیر اطمینان استنلس استیل |
| متریال درجشده در عنوان | 316 |
نکتهٔ نصب و مدارک اختصاصی
آرایش خطوط ورودی و خروجی، تکیهگاه و روش تخلیه باید طبق طراحی حفاظت و دستور همان مدل باشد. تنظیم، آزمون و پلمب از روش مصوب و مدارک سازنده پیروی کند.
دسته شیر اطمینان برای تنظیم فشار است؟
خیر. اهرم برای بلندکردن دستی مکانیزم در شرایط مجاز طراحی شده است؛ تنظیم فشار به سازوکار جداگانه مربوط میشود.
آیا شیر دستهدار فقط با دست باز میشود؟
خیر. در مدل فنردار مستقیم، عملکرد حفاظتی خودکار است و به فشار سیال وابسته است.
آیا هر شیر کلنگی برای بخار مناسب است؟
خیر. کاربرد بخار باید برای مدل، آببندی، دما و الزامات تجهیز تأیید شود.
آیا استیل 316 برای تمام مواد شیمیایی مناسب است؟
خیر. سازگاری را با توجه به ماده، غلظت و شرایط سرویس بررسی کنید؛ نام گرید بهتنهایی کافی نیست.
آیا سایز بزرگتر همیشه انتخاب مطمئنتری است؟
خیر. انتخاب باید با ظرفیت موردنیاز و شرایط عملکرد هماهنگ باشد، نه صرفاً بزرگی اتصال.
جمعبندی
در انتخاب شیر اطمینان استیل 316 دستهدار یا کلنگی، مشخصات تجهیز و شرایط تخلیه را مبنای تصمیم قرار دهید. متریال، نوع اهرم، آببندی، فشار تنظیم و ظرفیت را در یک برگه مشخصات روشن ثبت کنید.
