مکانیزم عملکرد در مدل فنردار مستقیم
در طراحی فنردار مستقیم، فنر نیروی بستهنگهدارنده را به دیسک منتقل میکند. فشار ورودی نیز نیرویی در جهت بازشدن ایجاد میکند. تا زمانی که نیروی بستهنگهدارنده غالب باشد، دیسک روی نشیمن باقی میماند.
با افزایش فشار، شرایط بازشدن فراهم میشود. در مدلهای دارای عملکرد جهشی، طراحی ناحیه دیسک به افزایش سریع ارتفاع بازشدن کمک میکند. پس از افت کافی فشار، فنر باعث بازگشت دیسک و بستهشدن مسیر میشود. این عملکرد اصلی به برق یا فرمان اپراتور نیاز ندارد.

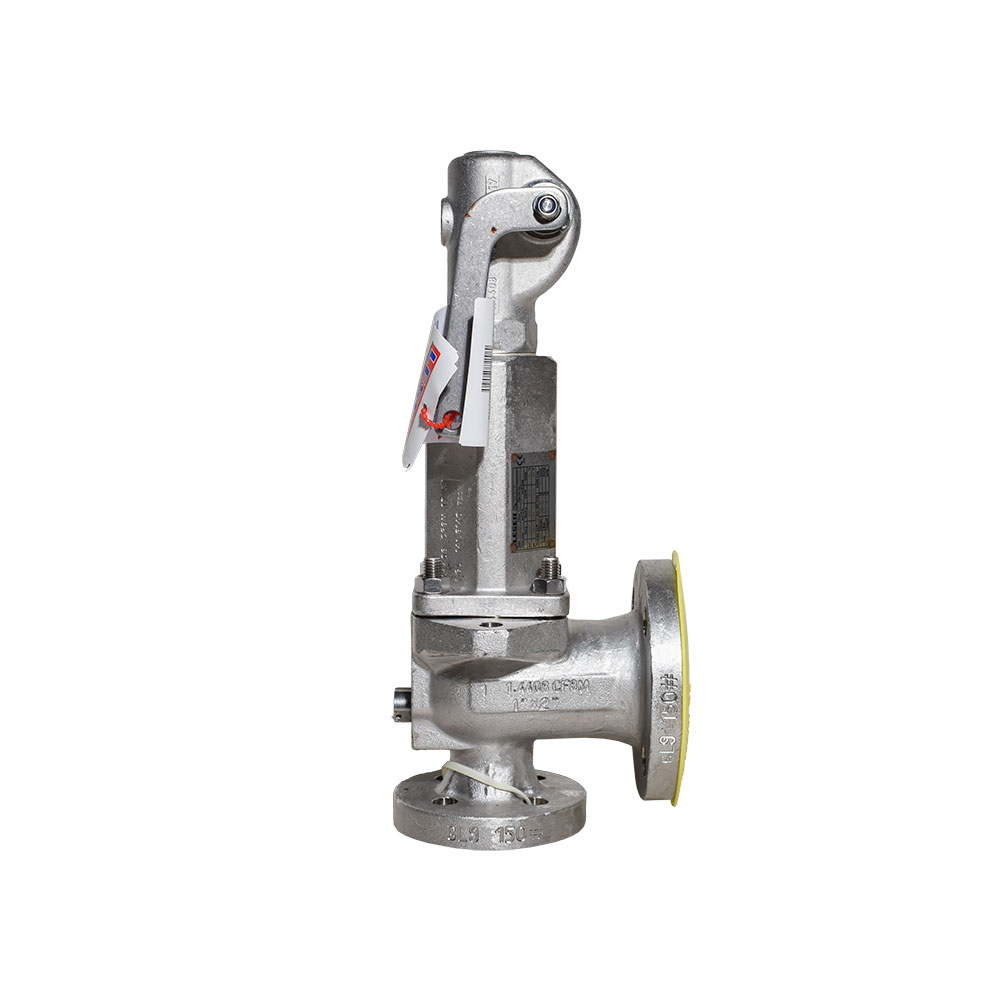

جدول مشخصات فنی شیر اطمینان استیل 304 دستهدار
| مشخصه | توضیحات |
|---|---|
| نام محصول | شیر اطمینان استیل 304 دستهدار |
| نام متداول | سیفتی ولو کلنگی استیل 304 |
| وظیفه اصلی | تخلیه فشار اضافی |
| طراحی مورد بررسی | فنردار مستقیم، مطابق مدل |
| وضعیت اهرم | مجهز به اهرم بالابر دستی |
| نوع نشیمن | فلزی یا نرم، متناسب با سرویس |
| اتصال ورودی | سایز و استاندارد مشخص |
| اتصال خروجی | سایز و استاندارد مشخص |
| ظرفیت تخلیه | براساس نیاز حفاظتی و مدارک عملکرد |
| نوع اهرم | ساده یا آببندیشده، مطابق نیاز پروژه |
| مدارک | برگه مشخصات، گزارش آزمون و گواهیهای توافقشده |
ویژگیهای استنلس استیل 304
استیل 304 از خانواده فولادهای زنگنزن آستنیتی کرومنیکل است. این گرید به دلیل ترکیب مناسب مقاومت خوردگی، شکلپذیری و جوشپذیری، در ساخت بسیاری از تجهیزات صنعتی کاربرد دارد. بااینحال، مناسببودن متریال برای یک کاربرد عمومی، به معنی تأیید آن برای تمام ترکیبات شیمیایی نیست.
تفاوت شیر اطمینان استیل 304 و 316
تفاوت مهم این دو خانواده به ترکیب آلیاژی مربوط است. استیل 316 حاوی مولیبدن است و برای بسیاری از کاربردهایی که مقاومت خوردگی بیشتری نیاز دارند بررسی میشود. بااینحال، انتخاب 316 نیز باید با شرایط واقعی سیال تطبیق داده شود.
| معیار مقایسه | استیل 304 | استیل 316 |
|---|---|---|
| خانواده آلیاژی | آستنیتی کرومنیکل | آستنیتی کرومنیکلمولیبدن |
| انتخاب برای محیط خورنده | نیازمند بررسی سازگاری | قابل بررسی برای برخی شرایط خورندهتر |
| تعیین فشار مجاز شیر | از روی گرید بهتنهایی ممکن نیست | از روی گرید بهتنهایی ممکن نیست |
| تعیین دمای مجاز شیر | وابسته به مجموعه محصول | وابسته به مجموعه محصول |
| مبنای انتخاب | سیال، شرایط سرویس و مدارک | سیال، شرایط سرویس و مدارک |
تفاوت ترکیب آلیاژی را از تفاوت طراحی جدا کنید؛ یک شیر 316 الزاماً فشار بالاتر یا ظرفیت بیشتری از یک شیر 304 ندارد. برای مقایسه، مشخصات کامل دو مدل را کنار هم قرار دهید.
تفاوت 304 و 304L
گرید 304L نوع کمکربن خانواده 304 است. کاهش کربن به محدودشدن رسوب کاربید ناشی از حرارت، مانند حرارت جوشکاری، کمک میکند. در پروژهای که گرید مشخصی الزام شده است، جایگزینی باید با بررسی مدارک و تأیید فنی انجام شود.
نامگذاری متریال در قطعات ریختهگری و ماشینکاریشده
در ساخت بعضی شیرهای استنلس، ممکن است برای بخش ریختهگری بدنه نامی مانند CF8 و برای اجزای دیگر گرید 304 درج شده باشد. این تفاوت نامگذاری باید قطعهبهقطعه بررسی شود؛ مشخصات بدنه خروجی، بخش ورودی و قطعات داخلی لزوماً با یک عبارت واحد بیان نمیشوند.
اجزای اصلی شیر اطمینان کلنگی
| قطعه | نقش در عملکرد |
|---|---|
| بدنه | نگهداری مجموعه و تشکیل مسیرهای مرتبط با سیال |
| نازل | تشکیل بخش اصلی مسیر ورودی |
| نشیمن | ایجاد سطح آببندی |
| دیسک | بازکردن و مسدودکردن مسیر تخلیه |
| میله و راهنما | انتقال نیرو و هدایت حرکت |
| فنر | ایجاد نیروی بستهنگهدارنده |
| پیچ تنظیم | تنظیم بار اولیه در محدوده مجاز |
| محفظه فنر | نگهداری فنر و اجزای مرتبط |
| اهرم بالابر | اعمال نیروی دستی به مکانیزم |
| کلاهک | محافظت از بخش تنظیم |
اهرم ساده و اهرم آببندیشده
اهرم ساده برای کاربردهایی بررسی میشود که طراحی و شرایط سرویس، خروج احتمالی سیال از ناحیه مربوط را مجاز بدانند.
اهرم آببندیشده دارای سازوکار مهار نشتی در محل عبور مکانیزم است و برای کاربردهایی مطرح میشود که انتشار سیال از این قسمت قابلقبول نیست. بنابراین، برای سیالات خطرناک یا دارای محدودیت انتشار، نوع اهرم باید صریحاً مشخص شود.
محفظه فنر باز و بسته
باز یا بستهبودن محفظه فنر، ویژگی جداگانهای از داشتن دسته است. محفظه بسته از ورود برخی آلودگیهای محیطی به مکانیزم محافظت میکند و در ترکیب با تجهیزات آببندی مناسب، برای جلوگیری از انتشار سیال بررسی میشود.
محفظه باز نیز در بعضی طراحیها و کاربردهای حرارتی استفاده میشود. انتخاب باید مطابق شرایط سرویس باشد، نه صرفاً شکل ظاهری محصول.
فنر و امکان تنظیم فشار
در مدل فنردار، فشار تنظیم با بار اولیه فنر ارتباط دارد. بااینحال، هر مجموعه برای دامنه مشخصی از عملکرد طراحی شده است و تغییر تنظیم باید با محدودیتهای مدل هماهنگ باشد.
اصطلاحات مهم فشار
| اصطلاح | مفهوم |
|---|---|
| فشار کاری | فشار سیستم در بهرهبرداری عادی |
| فشار تنظیم | فشار تعیینشده برای آغاز عملکرد، مطابق تعریف مربوط |
| فشار تخلیه | فشار تنظیم بهعلاوه اضافهفشار مربوط به تخلیه |
| فشار بستهشدن مجدد | فشار بازگشت شیر به وضعیت بسته |
| اختلاف باز و بستهشدن | اختلاف فشار تنظیم و فشار بستهشدن |
| فشار برگشتی | فشار موجود یا ایجادشده در سمت خروجی |
| حداکثر فشار کاری مجاز تجهیز | حد مجاز تجهیز حفاظتشونده در شرایط تعیینشده |
فشار تنظیم شیر را با فشار کاری سیستم یا فشار آزمون بدنه یکسان در نظر نگیرید. هرکدام باید در مدارک مربوط به خود مشخص باشند.
فشار بستهشدن و فاصله آن از فشار تنظیم
در بسیاری از طراحیهای فنردار، شیر پس از بازشدن، در فشاری پایینتر از فشار تنظیم دوباره بسته میشود. این اختلاف، بخشی از رفتار عملکردی شیر است و در هماهنگی آن با فشار عادی سیستم اهمیت دارد.
دمای مجاز و محدودیت آببندها
دمای قابلاستفاده، به مجموعه کامل شیر وابسته است. جنس بدنه، آببندها و طراحی باید با شرایط سیال هماهنگ باشند؛ بنابراین تحمل حرارتی استیل 304 بهتنهایی دمای مجاز محصول را تعیین نمیکند.
نشیمن فلزی و آببندی نرم
در خانواده شیرهای اطمینان، گزینههای نشیمن فلزی و آببندی نرم وجود دارند. در برخی مدلها، موادی مانند PTFE، EPDM، FKM و NBR برای اجزای آببندی تعریف میشوند؛ انتخاب هر گزینه باید برای همان مدل و سرویس تأیید شود.
ظرفیت تخلیه و انتخاب سایز
اندازه اتصال، بهتنهایی ظرفیت تخلیه را مشخص نمیکند. ابتدا باید مقدار سیالی که در وضعیت اضافهفشار نیاز به تخلیه دارد تعیین شود؛ سپس سطح عبور مؤثر و سایز مناسب با اطلاعات سازنده تطبیق داده شوند.
نوع سیال، فشار و دمای تخلیه، گرانروی و فشار خروجی در بررسی ظرفیت اهمیت دارند. شرایط جریان دوفازی یا سیالات غلیظ نیز به ارزیابی متناسب نیاز دارد.
اتصال رزوهای و فلنجدار
در خانواده شیرهای اطمینان صنعتی، گزینههای اتصال متنوعی وجود دارند. نوع اتصال باید براساس مدل منطبق با پروژه انتخاب شود؛ امکانات یک سری محصول را به تمام شیرهای 304 دستهدار تعمیم ندهید.
برای مدل رزوهای، سایز، استاندارد رزوه و نر یا مادگیبودن دو سمت را اعلام کنید. در مدل فلنجدار، کلاس یا فشار اسمی، استاندارد ابعاد و سطح فلنج را مشخص نمایید.
اثر فشار برگشتی
فشار سمت خروجی میتواند بر رفتار شیر فنردار معمولی اثر بگذارد. تخلیه به محیط آزاد و تخلیه به یک کلکتور تحت فشار، شرایط یکسانی ایجاد نمیکنند.
در برخی طراحیها از سازوکار متعادلکننده برای کاهش این اثر استفاده میشود؛ اما حدود مجاز آن باید برای همان مدل بررسی شود.
تفاوت مدل دستهدار و بدون دسته
در طراحی فنردار مستقیم، هر دو مدل میتوانند عملکرد خودکار داشته باشند. تفاوت موردنظر، وجود یا نبود مکانیزم بالابر دستی و روشهای مرتبط با آزمون و بازدید است. داشتن اهرم، بهتنهایی نشانه ظرفیت بیشتر یا تحمل فشار بالاتر نیست.
انتخاب مدل دستهدار یا بدون دسته را براساس دستورالعمل تجهیز، الزامات پروژه و روش بازرسی انجام دهید. حذف یا اضافهکردن اهرم را تغییر ظاهری ساده در نظر نگیرید.
تفاوت سیفتی ولو و ریلیف ولو
در اصطلاحات رایج، سیفتی ولو بیشتر با بازشدن سریع یا جهشی و ریلیف ولو با بازشدن تدریجی شناخته میشود. بااینحال، نامگذاری استانداردها و سازندگان کاملاً یکسان نیست.
دستهداربودن معیار قطعی تشخیص این دو نیست. نوع عملکرد و کاربرد مجاز باید از برگه مشخصات همان مدل تعیین شود.
کاربرد در آب صنعتی و مدارهای مایع
مدل انتخابی باید برای سرویس مایع تأیید شده باشد. خواص مایع و گاز میتوانند بر عملکرد شیر اثر بگذارند و برخی سازندگان برای این سرویسها طراحی داخلی متفاوتی در نظر میگیرند.
برای آب صنعتی، محلولها یا مدارهای پمپاژ، نام سیال و شرایط آن را همراه با اطلاعات پمپ ارائه کنید. همچنین روشن کنید هدف، حفاظت کل مدار است یا تخلیه فشار ناشی از انبساط حرارتی در یک بخش محبوس.
کاربرد در صنایع غذایی و دارویی
استیلبودن بهتنهایی به معنی طراحی بهداشتی نیست. شیرهای مخصوص این صنایع، علاوه بر جنس قطعات، الزامات جداگانهای برای کیفیت سطح، قابلیت تمیزکاری، اتصال و کاهش محلهای تجمع سیال دارند.
مزایا و محدودیتهای انتخاب
در ارزیابی مزایا، عملکرد خودکار مدل فنردار، امکان استفاده از اهرم طبق رویه مجاز و تناسب متریال با سرویس را بررسی کنید. این ویژگیها زمانی ارزش عملی دارند که مدل انتخابشده با نیاز حفاظتی تجهیز هماهنگ باشد.
در بررسی محدودیتها، هیچ فشار، دما یا سیالی را بدون تأیید مدارک به محصول نسبت ندهید. انتخاب گرید 304 را از انتخاب ظرفیت، نوع آببند و شرایط نصب جداگانه ارزیابی کنید.
نصب، حمل و مسیر تخلیه
شیر را از اهرم بلند نکنید و از واردشدن ضربه به مجموعه جلوگیری نمایید. پیش از نصب، مسیر از ذرات و آلودگی پاک شود. جهت و وضعیت نصب باید مطابق دستورالعمل سازنده باشد.
وزن لوله خروجی نباید بدون تکیهگاه مناسب به شیر تحمیل شود. مسیر تخلیه نیز باید باز، ایمن و متناسب با سیال باشد.
استفاده صحیح از اهرم کلنگی
آزمون دستی را فقط طبق دستورالعمل مدل، در شرایط مجاز فشار و با مسیر تخلیه ایمن انجام دهید. برای تمام شیرها یک فشار یا روش آزمون یکسان در نظر نگیرید.
اهرم را با سیم، بست یا وزنه مهار نکنید و برای توقف نشتی به آن بار اضافی وارد نسازید. چنین اقدامی میتواند مانع عملکرد حفاظتی شود.
آزمون فشار تنظیم، آببندی و ظرفیت
آزمون نقطه تنظیم، بررسی نشتی نشیمن و تأیید ظرفیت تخلیه، موضوعات جداگانهای هستند. بازشدن شیر با اهرم، جایگزین مدارک ظرفیت یا آزمون تنظیم نیست. الزامات تجهیزات تحت فشار، موضوعاتی مانند آزمون و تأیید عملکرد را مستقل بررسی میکنند.
استانداردها و مدارک فنی
| مرجع | موضوع مرتبط |
|---|---|
| ISO 4126-1 | الزامات عمومی محصول برای شیرهای ایمنی |
| ASME BPVC Section XIII | قواعد حفاظت تجهیزات در برابر اضافهفشار |
| API 527 | ارزیابی آببندی نشیمن شیرهای تخلیه فشار |
این مراجع کاربرد یکسانی ندارند. استاندارد محصول، جایگزین بررسی انتخاب و نصب در سیستم واقعی نیست؛ شماره و ویرایش موردنیاز پروژه و مدارک انطباق همان مدل باید تعیین شوند.
نگهداری و ایرادات رایج
نشتی میتواند با آلودگی نشیمن، آسیب سطوح آببندی یا اشکال نصب مرتبط باشد. افت فشار نامناسب در مسیر ورودی نیز ممکن است باعث عملکرد ناپایدار شود. تعمیر و بازتنظیم باید توسط افراد مجاز و مطابق اطلاعات سازنده انجام گیرد.
برای هر شیر، شناسه تجهیز، فشار تنظیم، تاریخ آزمون و سوابق تعمیر را ثبت کنید. در برنامه بازدید، وضعیت پلمب، سلامت دسته و بازبودن مسیر خروج را بررسی نمایید. دوره بازرسی را مطابق شرایط سرویس و الزامات پروژه تعیین کنید.
قیمت شیر اطمینان استیل 304 دستهدار
برای مقایسه مدل 304 و 316، ابتدا سایر مشخصات را یکسان کنید؛ اختلاف طراحی یا مدارک را صرفاً به تفاوت متریال نسبت ندهید.
| تجهیز حفاظتشونده | نوع تجهیز و شناسه آن |
| سیال | نام، حالت و مشخصات مؤثر |
| فشار | فشار کاری، فشار تنظیم و حد مجاز تجهیز |
| دما | مقدار عادی و حداکثر مورد انتظار |
| ظرفیت | دبی تخلیه همراه با واحد و شرایط |
| خروجی | فشار برگشتی و محل هدایت سیال |
| اتصال | سایز و استاندارد هر دو سمت |
| متریال | بدنه و قطعات مشمول الزام 304 |
| آببندی و اهرم | نوع موردنیاز یا شرایط لازم برای انتخاب |
نکات انتخاب و اشتباهات رایج
راهنمای انتخاب شیر اطمینان استنلس استیل
برای حفاظت از تجهیز در برابر افزایش فشار، پس از انتخاب و تأیید مدل مناسب، به کار میرود. مدل، ظرفیت و حدود کاربرد باید با نیاز حفاظتی تجهیز تطبیق داشته باشند.
فشار تنظیم، ظرفیت تخلیهٔ موردنیاز، سیال و حالت آن، دما، فشار برگشتی، سطح مؤثر عبور و نوع فنر یا سازوکار را بررسی کنید. سایز ورودی و خروجی، بهتنهایی ظرفیت تأییدشده را تعیین نمیکند.
مقایسهٔ مدلها و جلوگیری از انتخاب اشتباه
شیر اطمینان صنعتی، ریلیف تناسبی ابزار دقیق و شیر یکطرفه کارکرد یکسانی ندارند. در شیر اهرمدار نیز وجود اهرم، به معنی مجازبودن آزمون دستی در تمام شرایط نیست.
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | شیرآلات استنلس استیل |
| کارکرد مورد بررسی | شیر اطمینان استنلس استیل |
| متریال درجشده در عنوان | 304 |
نکتهٔ نصب و مدارک اختصاصی
آرایش خطوط ورودی و خروجی، تکیهگاه و روش تخلیه باید طبق طراحی حفاظت و دستور همان مدل باشد. تنظیم، آزمون و پلمب از روش مصوب و مدارک سازنده پیروی کند.
دسته شیر اطمینان برای چه کاری است؟
برای بالابردن دستی مکانیزم در شرایط مجاز سازنده؛ این اهرم ابزار تنظیم فشار نیست.
آیا شیر کلنگی فقط با دست باز میشود؟
خیر. در مدل فنردار مستقیم، عملکرد حفاظتی خودکار است و به فشار سیال وابسته است.
آیا استیل 304 برای تمام سیالات مناسب است؟
خیر. انتخاب آن باید با مشخصات سیال و شرایط سرویس هماهنگ باشد. گرید عمومی متریال، تأیید همه کاربردها نیست.
آیا میتوان مدل 304 را جایگزین 316 کرد؟
بدون بررسی سازگاری متریال و تأیید فنی، جایگزینی انجام ندهید. سایر مشخصات عملکردی را نیز تطبیق دهید.
حداکثر فشار و دمای مجاز چقدر است؟
بدون کد مدل و مشخصات مجموعه، عدد قطعی قابل اعلام نیست. این مقادیر باید از مدارک همان محصول بررسی شوند.
آیا سایز بزرگتر انتخاب بهتری است؟
انتخاب باید براساس ظرفیت لازم و شرایط عملکرد باشد؛ بزرگتربودن اتصال بهتنهایی معیار کافی نیست.
آیا آزمون اهرم، ظرفیت شیر را تأیید میکند؟
خیر. آزمون دستی جایگزین مدارک ظرفیت تخلیه و آزمونهای موردنیاز محصول نیست.
جمعبندی
در انتخاب شیر اطمینان استیل 304 دستهدار یا کلنگی، مشخصات تجهیز و شرایط تخلیه را مبنای تصمیم قرار دهید. الزام متریال را دقیق بنویسید و نوع اهرم، آببندی، فشار تنظیم و ظرفیت را در یک برگه مشخصات روشن ثبت کنید.
