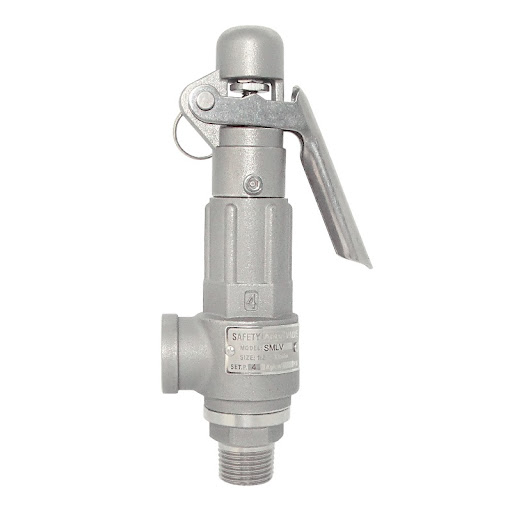

شیر اطمینان دنده‌ای استنلس استیل Leser با دسته کلنگی | محافظت از سیستم‌های نفت، گاز و پتروشیمی با کیفیت بالا

شیر اطمینان دنده‌ای استنلس استیل LESER با دسته کلنگی | محافظت از سیستم‌های نفت، گاز و پتروشیمی با کیفیت بالا

شیر اطمینان دنده‌ای استنلس استیل LESER با دسته کلنگی یکی از تجهیزات ایمنی مهم برای حفاظت از خطوط لوله، مخازن و تجهیزات تحت فشار در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع فرایندی است. این شیر با عملکرد خودکار در زمان افزایش فشار، مسیر مشخصی برای تخلیه سیال ایجاد می‌کند تا فشار سیستم از محدوده ایمن فراتر نرود.

استفاده از بدنه استنلس استیل، اتصال رزوه‌ای و Lever یا دسته کلنگی باعث می‌شود این گروه از Safety Valveها برای بسیاری از کاربردهای صنعتی قابل بررسی باشند. دسته دستی در مدل مربوطه برای عملکرد مکانیکی تعریف‌شده توسط طراحی شیر به کار می‌رود و نباید با مکانیزم اصلی حفاظت فشار اشتباه گرفته شود؛ عملکرد اصلی Safety Valve همچنان براساس فشار سیستم و Set Pressure انجام می‌شود.

برای انتخاب صحیح شیر اطمینان LESER باید اطلاعاتی مانند Set Pressure، سایز ورودی و خروجی، نوع رزوه، متریال Body و Trim، نوع سیال، دمای کاری، ظرفیت تخلیه، Back Pressure و استاندارد پروژه بررسی شوند. انتخاب شیر اطمینان فقط براساس سایز اتصال یا ظاهر محصول نمی‌تواند ایمنی واقعی سیستم را تضمین کند.

شیر اطمینان LESER چیست؟

شیر اطمینان یا Safety Valve تجهیزی حفاظتی است که برای جلوگیری از افزایش بیش از حد فشار در تجهیزات و سیستم‌های تحت فشار مورد استفاده قرار می‌گیرد.

در شرایط عادی، شیر بسته باقی می‌ماند و جریان از مسیر Relief عبور نمی‌کند. زمانی که فشار سیستم به محدوده عملکرد تعیین‌شده برسد، نیروهای وارد بر Disc تغییر کرده و Valve شروع به باز شدن می‌کند.

با باز شدن مسیر، بخشی از سیال تخلیه می‌شود و Pressure کاهش پیدا می‌کند. پس از بازگشت فشار به محدوده مناسب، شیر مطابق طراحی دوباره بسته می‌شود.

شیر اطمینان دنده‌ای استنلس استیل LESER

مدل دنده‌ای یا Threaded Safety Valve دارای اتصال رزوه‌ای برای نصب روی تجهیزات یا خطوط است.

این نوع Connection در بسیاری از Small Bore Applications و سیستم‌هایی که استفاده از فلنج ضروری نیست کاربرد دارد.

استفاده از Stainless Steel نیز می‌تواند مقاومت مناسبی در برابر بسیاری از شرایط محیطی و سیالات خورنده فراهم کند.

با این حال Stainless Steel Grade واقعی باید از روی مدل و مشخصات فنی همان شیر بررسی شود.

مشخصات فنی شیر اطمینان LESER با دسته کلنگی

دسته کلنگی در شیر اطمینان چیست؟

در برخی Safety Valveها یک Lever در قسمت بالایی شیر نصب می‌شود که در بازار تجهیزات صنعتی گاهی به آن دسته کلنگی گفته می‌شود.

این دسته می‌تواند در طراحی‌های مربوطه برای ایجاد Lifting مکانیکی Disc در شرایط مشخص استفاده شود.

وجود Lever به معنی دستی بودن Safety Valve نیست.

عملکرد اصلی همچنان اتوماتیک است و Valve زمانی که Pressure به شرایط تعیین‌شده برسد بدون دخالت اپراتور عمل می‌کند.

عملکرد دسته کلنگی

Lever به مکانیزم داخلی Valve متصل است و بسته به طراحی می‌تواند امکان اعمال نیروی مکانیکی به Stem یا Disc را فراهم کند.

استفاده از Lever باید فقط براساس دستورالعمل سازنده و Procedure مربوط انجام شود.

بالا کشیدن دسته در شرایط نامناسب می‌تواند:

سیال تحت فشار را تخلیه کند.

باعث تماس Seat و Disc با ذرات شود.

نشتی ایجاد کند.

یا شرایط ناایمنی برای اپراتور به وجود آورد.

بنابراین Lever وسیله‌ای برای استفاده بدون محدودیت نیست.

تفاوت مدل دسته‌دار و بدون دسته

انتخاب یکی از این دو مدل باید مطابق الزامات فنی سیستم انجام شود.

نقش Safety Valve در سیستم صنعتی

افزایش غیرمجاز Pressure می‌تواند ناشی از عوامل متعددی باشد.

برای مثال:

بسته شدن مسیر خروجی

Thermal Expansion

Fire Case

خرابی Control Valve

خرابی Pressure Regulator

افزایش دمای فرایند

واکنش شیمیایی

خرابی Compressor

یا سایر شرایط اضطراری.

Safety Valve به‌عنوان یک تجهیز حفاظتی، در شرایط طراحی‌شده برای کاهش فشار وارد عمل می‌شود.

Set Pressure چیست؟

Set Pressure یکی از مهم‌ترین مشخصات شیر اطمینان است.

این مقدار در انتخاب، تنظیم و آزمون Safety Valve اهمیت اساسی دارد.

Set Pressure باید با اطلاعات طراحی سیستم مانند:

Operating Pressure

Design Pressure

MAWP

و Code Requirement

تطابق داشته باشد.

یک Safety Valve نباید فقط براساس اندازه رزوه و بدون اطلاع از Set Pressure خریداری شود.

Operating Pressure چیست؟

Operating Pressure فشار عادی سیستم در زمان بهره‌برداری است.

این فشار معمولاً باید به اندازه کافی پایین‌تر از Set Pressure باشد تا Valve در شرایط عادی دچار Simmer یا ناپایداری عملکرد نشود.

فاصله مناسب بین Operating Pressure و Set Pressure باید براساس طراحی سیستم تعیین شود.

MAWP چیست؟

MAWP مخفف Maximum Allowable Working Pressure است.

این مقدار بیشترین فشار کاری مجاز تجهیز تحت شرایط تعریف‌شده طراحی است.

Set Pressure دستگاه حفاظت فشار باید با MAWP و Code طراحی Equipment هماهنگ شود.

Spring Loaded Safety Valve

بسیاری از Safety Valveهای صنعتی از مکانیزم Spring Loaded استفاده می‌کنند.

Spring نیرویی ایجاد می‌کند که Disc را روی Seat نگه می‌دارد.

هنگامی که نیروی ناشی از فشار سیال به مقدار کافی برسد، Disc بلند شده و مسیر Flow باز می‌شود.

Spring پس از کاهش Pressure باعث بسته شدن مجدد Valve خواهد شد.

Spring شیر اطمینان

فنر یکی از مهم‌ترین اجزای عملکردی Safety Valve است.

ویژگی‌های Spring باید با Set Pressure و محدوده طراحی Valve تطابق داشته باشند.

تعویض Spring با نمونه نامناسب یا تغییر فشردگی آن بدون Calibration می‌تواند عملکرد حفاظتی شیر را تغییر دهد.

Disc و Seat

Disc و Seat سطح اصلی Sealing شیر اطمینان را تشکیل می‌دهند.

در شرایط عادی باید تماس مناسب این دو سطح مانع Leakage قابل توجه شود.

آسیب Seat می‌تواند در اثر:

خوردگی

ذرات خارجی

Chattering

عملکرد مکرر

یا تعمیر غیراصولی

ایجاد شود.

Trim چیست؟

Trim مجموعه‌ای از اجزای داخلی مهم Valve است.

بسته به طراحی می‌تواند شامل:

Disc

Seat

Stem

Guide

Spring

و سایر قسمت‌های عملکردی باشد.

در پروژه‌های خورنده، Trim Material به‌اندازه Body Material اهمیت دارد.

استنلس استیل در Safety Valve

Stainless Steel به دلیل مقاومت خوردگی مناسب در بسیاری از محیط‌های صنعتی استفاده می‌شود.

این متریال می‌تواند برای:

خطوط فرایندی

محیط‌های مرطوب

Chemical Serviceهای سازگار

سیستم‌های استنلس استیل

و برخی محیط‌های خورنده

مناسب باشد.

اما عبارت Stainless Steel نباید معادل مقاومت در برابر تمام مواد شیمیایی در نظر گرفته شود.

گرید 316 و 316L

در تجهیزات فرایندی، Stainless Steel 316 و 316L از متریال‌های پرکاربرد هستند.

وجود مولیبدن در این خانواده می‌تواند مقاومت خوردگی را در بسیاری از محیط‌ها افزایش دهد.

اگر گرید 316 یا 316L برای یک شیر LESER خاص اهمیت دارد، باید متریال واقعی از روی مدارک همان مدل تأیید شود.

مقاومت در برابر خوردگی

مقاومت Stainless Steel به شرایط مختلفی وابسته است:

نوع Process Fluid

Temperature

غلظت

pH

Chloride

وجود مواد اکسیدکننده

و شرایط جریان.

بنابراین برای Chemical Service باید Material Compatibility بررسی شود.

اتصال دنده‌ای

Threaded Connection در بسیاری از Safety Valveهای کوچک و متوسط مورد استفاده قرار می‌گیرد.

این اتصال می‌تواند ابعاد مجموعه را کاهش داده و نصب را ساده‌تر کند.

اما نوع Thread و Rating آن باید با سیستم تطابق داشته باشد.

رزوه NPT

NPT یکی از استانداردهای رایج اتصال Threaded در تجهیزات صنعتی است.

در زمان سفارش باید مواردی مانند:

Male یا Female

سایز Thread

و استاندارد اتصال

مشخص شوند.

رزوه BSP

BSP نیز در سیستم‌ها و تجهیزات صنعتی کاربرد زیادی دارد.

BSP و NPT نباید بدون بررسی جایگزین یکدیگر شوند.

تطابق نداشتن Thread می‌تواند باعث نشتی و آسیب اتصال شود.

سایز Inlet و Outlet

یکی از نکات مهم هنگام سفارش Safety Valve این است که سایز ورودی و خروجی الزاماً برابر نیستند.

ممکن است Outlet برای عبور جریان Relief بزرگ‌تر از Inlet طراحی شده باشد.

بنابراین یک استعلام کامل باید شامل هر دو سایز باشد.

Orifice شیر اطمینان

Orifice یکی از مشخصات مهم برای تعیین ظرفیت Safety Valve است.

سطح مؤثر Orifice تعیین می‌کند چه مقدار Flow در شرایط Relief می‌تواند از Valve عبور کند.

دو Valve با Connection Size یکسان ممکن است Orifice کاملاً متفاوت داشته باشند.

ظرفیت تخلیه یا Relieving Capacity

Safety Valve باید توانایی تخلیه مقدار کافی از سیال را در شرایط اضطراری داشته باشد.

Sizing ظرفیت براساس پارامترهایی مانند:

Fluid Type

Required Flow

Pressure

Relieving Temperature

Back Pressure

و Relief Scenario

انجام می‌شود.

خرید شیر صرفاً براساس قطر رزوه می‌تواند منجر به انتخاب Valve با ظرفیت ناکافی شود.

انواع Relief Scenario

سناریوی افزایش فشار ممکن است در هر پروژه متفاوت باشد.

برای مثال:

Blocked Outlet

Fire Exposure

Thermal Expansion

Control Valve Failure

Cooling Failure

یا Process Upset.

Required Capacity باید براساس سناریوی طراحی تعیین شود.

Safety Valve و Relief Valve

این دو اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر عملکرد مهندسی تفاوت‌هایی دارند.

Safety Valve معمولاً برای Fluidهای تراکم‌پذیر مانند Gas و Steam با Opening Characteristic سریع‌تر شناخته می‌شود.

Relief Valve بیشتر برای Liquid Service استفاده می‌شود.

Safety Relief Valve نیز بسته به طراحی قابلیت کاربرد در سرویس‌های مختلف را دارد.

Blowdown چیست؟

Blowdown اختلاف بین Pressure عملکرد و Pressure بسته شدن مجدد Safety Valve است.

مقدار مناسب Blowdown به پایداری عملکرد شیر کمک می‌کند.

اگر Valve خیلی زود دوباره باز شود، امکان Chattering افزایش پیدا می‌کند.

Chattering

Chattering به باز و بسته شدن بسیار سریع و تکراری شیر گفته می‌شود.

این شرایط می‌تواند به:

Seat

Disc

Stem

Spring

و Piping

آسیب وارد کند.

از عوامل احتمالی می‌توان به Sizing نامناسب یا شرایط نامناسب Inlet و Outlet اشاره کرد.

Simmer

Simmer به شرایطی نزدیک Set Pressure گفته می‌شود که ممکن است مقداری جریان یا Leakage قبل از Opening کامل ایجاد شود.

Performance واقعی شیر باید مطابق استاندارد و مشخصات طراحی آن باشد.

Back Pressure

Back Pressure فشار سمت خروجی Safety Valve است.

این Pressure می‌تواند در اثر اتصال Valve به:

Flare Header

Closed Relief System

یا Discharge Piping

ایجاد شود.

Back Pressure باید در Sizing و انتخاب مدل در نظر گرفته شود.

Built-up Back Pressure

Built-up Back Pressure در اثر عبور جریان از Discharge Line پس از باز شدن Valve ایجاد می‌شود.

قطر، طول و Fittingهای خط خروجی روی مقدار این فشار تأثیر دارند.

Superimposed Back Pressure

Superimposed Back Pressure فشاری است که قبل از Opening Safety Valve در مسیر Outlet وجود دارد.

این مقدار نیز می‌تواند روی عملکرد شیر اثر بگذارد.

کاربرد شیر اطمینان LESER در نفت

در صنایع نفت Safety Valve برای حفاظت از تجهیزات متعدد استفاده می‌شود.

کاربردهای احتمالی شامل:

Separator

Pressure Vessel

Heat Exchanger

Pump System

Oil Process Line

و Skidهای فرایندی است.

مدل نهایی باید براساس Relief Calculation انتخاب شود.

کاربرد در صنایع گاز

در Gas Service، Pressure Relief اهمیت بسیار زیادی دارد.

افزایش غیرکنترل‌شده فشار در خطوط گاز می‌تواند شرایط خطرناکی ایجاد کند.

Safety Valve باید Capacity کافی برای تخلیه سناریوی طراحی داشته باشد.

کاربرد در پتروشیمی

واحدهای پتروشیمی از طیف بسیار گسترده‌ای از سیالات استفاده می‌کنند.

Stainless Steel Safety Valve در بسیاری از سرویس‌ها کاربرد دارد، اما Body و Trim باید با Fluid سازگار باشند.

کاربرد در پالایشگاه

در پالایشگاه‌ها Safety Valve می‌تواند روی:

Vessel

Column

Separator

Heat Exchanger

Compressor System

و Process Equipment

نصب شود.

هر Safety Valve پروژه‌ای معمولاً دارای Tag Number و Datasheet مشخص است.

کاربرد در صنایع شیمیایی

در Chemical Industry متریال اهمیت ویژه‌ای دارد.

اگر Fluid خورنده باشد باید Body، Disc، Seat و سایر Wetted Parts بررسی شوند.

انتخاب Stainless Steel بدون بررسی نوع ماده شیمیایی کافی نیست.

کاربرد در نیروگاه

در نیروگاه‌ها Safety Valve در سیستم‌های بخار و سایر تجهیزات تحت فشار کاربرد دارد.

برای Steam Service باید دما، Pressure و Capacity به‌صورت دقیق بررسی شوند.

Safety Valve بخار

شیر اطمینان مورد استفاده در Steam باید برای سرویس دمای بالا طراحی شده باشد.

در این سیستم‌ها Spring، Body و Trim در معرض شرایط حرارتی مهمی قرار می‌گیرند.

انتخاب باید مطابق Code مربوط انجام شود.

شیر اطمینان گاز

در سرویس گاز، خواص Fluid تراکم‌پذیر در Sizing تأثیر مستقیم دارند.

Molecular Weight، Temperature، Pressure و Back Pressure از پارامترهای مهم هستند.

شیر اطمینان مایعات

در Liquid Service باید Valve مناسب این نوع عملکرد انتخاب شود.

ظرفیت و Opening Characteristic برای مایع با گاز متفاوت است.

استانداردهای مرتبط با Safety Valve

در پروژه‌های صنعتی ممکن است Safety Valve براساس Codeها و استانداردهای مختلف انتخاب شود.

از استانداردهای شناخته‌شده این حوزه می‌توان به:

ASME Section VIII

API 520

API 521

API 526

API 527

و برخی استانداردهای EN

اشاره کرد.

انطباق دقیق یک مدل LESER با هر استاندارد باید از روی مدارک همان Valve تأیید شود.

API 520

API 520 در زمینه انتخاب، Sizing و Installation تجهیزات Pressure Relief در صنایع فرایندی مورد استفاده قرار می‌گیرد.

برای پروژه‌های نفت و گاز، محاسبات Relief باید توسط طراحی مهندسی انجام شوند.

API 521

API 521 موضوعات مربوط به Pressure Relieving و Depressuring Systems را پوشش می‌دهد.

تعریف Worst Case Scenario بخش بسیار مهمی از طراحی Safety Valve است.

API 527

API 527 برای بررسی Seat Tightness برخی Pressure Relief Valveها استفاده می‌شود.

مقدار Leakage قابل قبول باید مطابق Standard و شرایط پروژه باشد.

ASME Section VIII

در Pressure Vesselهای طراحی‌شده براساس ASME Section VIII، الزامات Pressure Relief اهمیت زیادی دارند.

Safety Valve باید مطابق Requirements مربوط به تجهیز انتخاب شود.

اهمیت Nameplate شیر

Nameplate یکی از مهم‌ترین منابع اطلاعاتی برای شناسایی Safety Valve است.

اطلاعات روی پلاک ممکن است شامل:

Brand

Model

Serial Number

Set Pressure

Size

Material

Temperature

Capacity

و Markingهای استاندارد

باشند.

برای سفارش Replacement بهتر است عکس واضح Nameplate ارائه شود.

تست Set Pressure

Set Pressure شیر باید با تجهیزات تست مناسب بررسی شود.

Bench Testing یکی از روش‌های متداول کنترل عملکرد Safety Valve است.

تست و تنظیم باید توسط افراد دارای صلاحیت انجام شود.

Seat Tightness Test

Seat Tightness Test برای بررسی میزان Leakage در شرایط مشخص انجام می‌شود.

اگر Seat یا Disc آسیب دیده باشند ممکن است شیر حتی در Pressure پایین‌تر نیز نشتی داشته باشد.

تست دسته کلنگی

استفاده از Lever برای Test باید فقط در شرایطی انجام شود که از نظر طراحی و دستورالعمل بهره‌برداری مجاز باشد.

دسته نباید صرفاً برای بررسی تصادفی عملکرد Valve کشیده شود.

تنظیم Safety Valve

Set Pressure نباید بدون تجهیزات مناسب تغییر کند.

تغییر Position تنظیم Spring می‌تواند مشخصات Valve را تغییر دهد.

بعد از Calibration ممکن است Adjustment Assembly پلمب شود.

نصب Safety Valve

نصب صحیح بخش مهمی از عملکرد شیر است.

به‌طور کلی باید:

Orientation صحیح رعایت شود.

فشار افت Inlet کنترل شود.

Discharge Piping مناسب باشد.

تنش Pipe روی Body ایجاد نشود.

و مسیر Outlet مسدود نباشد.

Inlet Line

Safety Valve بهتر است با مسیر ورودی مناسب و افت فشار کنترل‌شده به Equipment متصل شود.

افت زیاد در Inlet می‌تواند باعث ناپایداری عملکرد شود.

Outlet Line

Outlet Line باید برای ظرفیت تخلیه کامل Valve مناسب باشد.

Restriction در مسیر خروجی می‌تواند Back Pressure را افزایش دهد.

هدایت خروجی شیر

خروجی Safety Valve باید به محل ایمن منتقل شود.

برای Steam، Gas، Hydrocarbon و Toxic Fluid باید خطرات تخلیه مستقیم بررسی شوند.

در برخی پروژه‌ها Outlet به Flare یا Closed Drain System متصل می‌شود.

شیر قطع‌کننده قبل از Safety Valve

قرار دادن Isolation Valve در مسیر Safety Valve نیازمند کنترل جدی است.

بسته شدن اشتباه آن می‌تواند حفاظت Pressure را از مدار خارج کند.

در پروژه‌هایی که Isolation لازم است ممکن است از Lock Open یا Car Seal Open مطابق Procedure استفاده شود.

نگهداری شیر اطمینان

Safety Valve باید در برنامه Inspection و Preventive Maintenance قرار گیرد.

موارد مهم شامل:

Body Condition

Thread

Seat Leakage

Lever

Spring

Nameplate

Set Pressure

Seal

و Discharge Path

هستند.

نگهداری دسته کلنگی

Lever نیز باید از نظر:

آزاد بودن حرکت

خوردگی

اتصال صحیح

آسیب مکانیکی

و عدم دستکاری

بررسی شود.

گیرکردن Lever یا وارد شدن نیروی خارجی ممکن است روی عملکرد مجموعه اثر بگذارد.

دلایل نشتی Safety Valve

از دلایل احتمالی Leakage می‌توان به:

آلودگی Seat

خوردگی

Disc Damage

Spring Problem

Chattering

تنظیم نامناسب

و Back Pressure

اشاره کرد.

نشتی Safety Valve باید توسط متخصص بررسی شود.

تعمیر شیر اطمینان LESER

Safety Valve تجهیز ایمنی حساس است.

عملیات تعمیر ممکن است شامل:

بازرسی

تمیزکاری

تعویض قطعات

Lapping Seat

تعویض Spring

و Calibration

باشد.

پس از تعمیر باید عملکرد شیر دوباره تست شود.

قیمت شیر اطمینان LESER با دسته کلنگی

قیمت شیر اطمینان دنده‌ای استنلس استیل LESER با دسته کلنگی ثابت نیست و به مدل و مشخصات فنی بستگی دارد.

عوامل مؤثر بر قیمت شامل:

Model Number

Inlet Size

Outlet Size

Body Material

Trim Material

Set Pressure

Thread Type

Pressure Rating

Temperature Rating

Orifice

Relieving Capacity

Lever Design

Certificate

و تعداد سفارش

هستند.

تأثیر بدنه استنلس استیل بر قیمت

Stainless Steel معمولاً نسبت به Carbon Steel قیمت بالاتری دارد.

گرید متریال مانند 304، 316 یا آلیاژهای خاص نیز می‌تواند قیمت را تغییر دهد.

تأثیر دسته کلنگی بر مدل شیر

وجود Lever بخشی از Design شیر است و مدل دسته‌دار باید با مدل بدون دسته به‌صورت دقیق مقایسه شود.

صرف اضافه شدن دسته معیار کامل اختلاف قیمت نیست؛ Series و مشخصات داخلی نیز ممکن است متفاوت باشند.

تأثیر Set Pressure بر سفارش

Set Pressure باید هنگام سفارش اعلام شود.

در برخی سفارش‌ها شیر باید مطابق Pressure موردنظر تنظیم، تست و پلمب شود.

وجود Test Certificate نیز می‌تواند در قیمت نهایی تأثیر داشته باشد.

خرید شیر اطمینان دنده‌ای LESER

برای استعلام دقیق بهتر است اطلاعات زیر ارائه شوند:

Brand: LESER

Type: Threaded Safety Valve

Body: Stainless Steel

Lever: Lifting Lever / دسته کلنگی

Inlet Size: مشخص

Outlet Size: مشخص

Thread: مشخص

Set Pressure: مشخص

Fluid: مشخص

Operating Temperature: مشخص

Required Capacity: مشخص

Quantity: مشخص

Certificate: در صورت نیاز.

استعلام پروژه‌ای

برای پروژه‌های نفت، گاز و پتروشیمی ارائه Valve Datasheet بهترین روش است.

این Datasheet می‌تواند شامل:

Tag Number

Fluid

Operating Pressure

Design Pressure

Set Pressure

Relieving Pressure

Back Pressure

Relieving Temperature

Required Capacity

Material

Connection

و Standard

باشد.

اشتباهات رایج هنگام خرید

خرید Safety Valve صرفاً براساس ظاهر یا سایز رزوه یکی از مهم‌ترین خطاها است.

اشتباهات دیگر شامل:

اعلام نکردن Set Pressure

مشخص نکردن سایز Outlet

عدم بررسی Capacity

اشتباه NPT و BSP

عدم توجه به Back Pressure

انتخاب متریال نامناسب

عدم اعلام Temperature

و تغییر خودسرانه تنظیم Valve

هستند.

پرسش‌های متداول درباره شیر اطمینان LESER دسته کلنگی

شیر اطمینان LESER چه کاربردی دارد؟

برای حفاظت سیستم‌های تحت فشار در برابر افزایش غیرمجاز Pressure استفاده می‌شود.

دسته کلنگی چیست؟

Lever مکانیکی نصب‌شده روی برخی مدل‌های Safety Valve است که برای عملکرد تعریف‌شده طراحی شده است.

آیا شیر با دسته کلنگی دستی است؟

خیر. عملکرد اصلی شیر کاملاً خودکار و وابسته به Pressure است.

تفاوت با مدل بدون دسته چیست؟

مدل Lever امکان Lifting مکانیکی تعریف‌شده را دارد، در حالی که مدل بدون دسته فاقد این مکانیزم است.

جنس این شیر چیست؟

محصول موردنظر با Body استنلس استیل معرفی می‌شود؛ Grade دقیق باید براساس مدل بررسی شود.

اتصال شیر چگونه است؟

مدل موردنظر دارای اتصال Threaded یا دنده‌ای است.

آیا برای نفت مناسب است؟

در صورت تطابق Material، Set Pressure، Capacity و Temperature با سیستم قابل استفاده است.

آیا برای گاز مناسب است؟

مدل مناسب می‌تواند در Gas Service مورد استفاده قرار گیرد؛ محاسبات ظرفیت ضروری هستند.

برای پتروشیمی مناسب است؟

در بسیاری از Process Serviceها قابل بررسی است، اما Chemical Compatibility باید تأیید شود.

آیا برای بخار قابل استفاده است؟

تنها اگر مدل واقعی برای Steam Service و شرایط دمایی و فشاری موردنظر طراحی شده باشد.

Set Pressure چیست؟

Pressure تنظیم‌شده‌ای است که Valve براساس آن شروع به عملکرد می‌کند.

MAWP چیست؟

بیشترین فشار کاری مجاز Equipment تحت شرایط طراحی است.

Orifice چیست؟

سطح مؤثر عبور سیال که نقش اصلی در تعیین Capacity شیر دارد.

Blowdown چیست؟

اختلاف Pressure میان Opening و Reclosing Valve است.

Back Pressure چیست؟

Pressure موجود در سمت Outlet شیر است.

Chattering چیست؟

باز و بسته شدن سریع و تکراری Safety Valve است که می‌تواند به تجهیزات داخلی آسیب بزند.

آیا می‌توان Lever را هر زمان کشید؟

خیر. استفاده از Lever باید مطابق دستورالعمل سازنده و شرایط ایمن انجام شود.

آیا شیر نیاز به تست دوره‌ای دارد؟

بله، براساس برنامه Inspection و الزامات پروژه باید آزمایش شود.

قیمت شیر اطمینان LESER چگونه تعیین می‌شود؟

براساس Size، Material، Set Pressure، Orifice، Capacity، Thread، Lever و مدارک فنی تعیین می‌شود.

برای استعلام قیمت چه مشخصاتی لازم است؟

Model، Inlet Size، Outlet Size، Set Pressure، Thread، Material، Fluid، Temperature، Capacity و Quantity.

تأمین شیر اطمینان LESER با دسته کلنگی از پترو صنعت پارس پاسارگاد

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین شیر اطمینان دنده‌ای استنلس استیل LESER با دسته کلنگی را برای صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و سایر سیستم‌های تحت فشار فراهم می‌کند.

محصول موردنیاز می‌تواند براساس سایز ورودی و خروجی، Set Pressure، نوع رزوه، Material، Fluid، Temperature، Relieving Capacity و تعداد سفارش بررسی شود.

برای Replacement تجهیزات موجود، ارائه تصویر Nameplate، Model Number یا Datasheet شیر قبلی می‌تواند در انتخاب دقیق مدل مناسب و جلوگیری از اشتباه در سفارش بسیار مؤثر باشد.

جمع‌بندی

شیر اطمینان دنده‌ای استنلس استیل LESER با دسته کلنگی یکی از تجهیزات مهم حفاظت در برابر Overpressure است که می‌تواند در بسیاری از سیستم‌های نفت، گاز، پتروشیمی و صنایع فرایندی مورد استفاده قرار گیرد.

بدنه Stainless Steel مقاومت مناسبی در بسیاری از محیط‌های صنعتی فراهم می‌کند، اتصال Threaded برای خطوط و تجهیزات دنده‌ای کاربردی است و Lever یا دسته کلنگی نیز امکان عملکرد مکانیکی تعریف‌شده در مدل مربوطه را فراهم می‌کند. با این حال دسته کلنگی جایگزین عملکرد اتوماتیک Safety Valve نیست.

برای انتخاب صحیح باید Set Pressure، MAWP، Inlet و Outlet Size، Orifice، Capacity، Back Pressure، Temperature، Process Fluid، Body و Trim Material و نوع Thread به‌صورت کامل بررسی شوند.

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین شیر اطمینان LESER استنلس استیل دنده‌ای با دسته کلنگی را براساس مشخصات فنی پروژه فراهم می‌کند. برای دریافت قیمت دقیق، ارائه Model یا اطلاعات فنی کامل شیر هنگام استعلام توصیه می‌شود.
