شیر اطمینان فلنج‌دار استنلس استیل LESER یکی از تجهیزات مهم و تخصصی در سیستم‌های تحت فشار است که برای حفاظت از خطوط لوله، مخازن، تجهیزات فرایندی و واحدهای صنعتی در برابر افزایش فشار بیش از حد مجاز مورد استفاده قرار می‌گیرد. این تجهیز در شرایط عادی بسته باقی می‌ماند و زمانی که فشار سیستم به مقدار تنظیم‌شده یا Set Pressure برسد، به‌صورت خودکار مسیر تخلیه را باز می‌کند تا فشار اضافی از سیستم خارج شود.

استفاده از بدنه استنلس استیل و اتصال فلنجی باعث می‌شود این نوع Safety Valve برای بسیاری از خطوط صنعتی، به‌خصوص سرویس‌هایی که مقاومت خوردگی، دوام مکانیکی و قابلیت اطمینان بالا اهمیت دارند، گزینه‌ای حرفه‌ای باشد. اتصال Flanged نیز امکان نصب استاندارد، جداسازی مناسب برای تعمیرات و اتصال مطمئن به تجهیزات پایپینگ را فراهم می‌کند.

شیر اطمینان LESER در پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و سایر سیستم‌های فرایندی کاربرد دارد. با این حال انتخاب صحیح مدل باید بر اساس فشار تنظیم، سایز ورودی و خروجی، کلاس اتصال، متریال، دمای کاری، نوع سیال، ظرفیت تخلیه، Orifice و Back Pressure انجام شود.

شیر اطمینان فلنج‌دار LESER چیست؟

شیر اطمینان یا Safety Valve تجهیزی حفاظتی است که برای جلوگیری از ایجاد فشار خطرناک در تجهیزات تحت فشار طراحی می‌شود.

در سیستم‌های صنعتی ممکن است به دلایل مختلف Pressure افزایش پیدا کند؛ برای مثال:

خرابی سیستم کنترل

بسته شدن مسیر خروجی

افزایش ناگهانی دما

Thermal Expansion

خرابی Control Valve

Fire Case

مشکلات Compressor

واکنش‌های فرایندی

یا شرایط اضطراری دیگر.

در چنین شرایطی Safety Valve به‌عنوان یک تجهیز حفاظتی وارد عمل شده و بخشی از Fluid را تخلیه می‌کند.

مشخصات فنی شیر اطمینان فلنج‌دار استنلس استیل LESER

چرا شیر اطمینان در سیستم‌های صنعتی اهمیت دارد؟

تجهیزات تحت فشار تنها تا محدوده مشخصی قادر به تحمل Pressure هستند.

اگر فشار از محدوده طراحی عبور کند، احتمال ایجاد تنش بیش از حد، نشتی، آسیب مکانیکی و حتی خرابی تجهیزات افزایش پیدا می‌کند.

وجود Safety Valve مناسب کمک می‌کند فشار اضافی در شرایط طراحی‌شده تخلیه شود و Equipment در محدوده ایمن‌تری باقی بماند.

به همین دلیل شیر اطمینان تنها یک شیر معمولی نیست، بلکه بخشی از سیستم Process Safety محسوب می‌شود.

بدنه استنلس استیل

استفاده از Stainless Steel در ساخت Body این نوع شیر می‌تواند مزایای مهمی ایجاد کند.

از جمله:

مقاومت مناسب در برابر خوردگی

دوام بالا در محیط صنعتی

مناسب برای بسیاری از Chemical Serviceها

قابلیت استفاده در محیط‌های مرطوب

مقاومت مناسب در بسیاری از خطوط فرایندی

و سازگاری با سیستم‌های استنلس استیل.

با این حال Stainless Steel نیز برای تمام مواد شیمیایی مناسب نیست و Grade دقیق باید با Process Fluid تطابق داشته باشد.

استنلس استیل 304 و 316

در تجهیزات صنعتی گریدهای 304 و 316 از پرکاربردترین انواع استنلس استیل هستند.

گرید 316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های خورنده مقاومت بهتری نسبت به 304 دارد.

با این حال متریال واقعی هر مدل LESER باید براساس Datasheet و مشخصات همان شیر تأیید شود.

برای سرویس‌های حساس، Grade دقیق Body و Trim اهمیت بسیار زیادی دارد.

مزایای شیر اطمینان استنلس استیل

استفاده از Stainless Steel Safety Valve می‌تواند مزایای زیر را به همراه داشته باشد:

مقاومت خوردگی مناسب

دوام بالا

مناسب برای بسیاری از Process Fluidها

قابلیت استفاده در محیط‌های شیمیایی سازگار

عملکرد پایدار در شرایط صنعتی

امکان استفاده در خطوط Stainless Steel

کاهش نیاز به برخی پوشش‌های خارجی

و قابلیت استفاده در پروژه‌های حساس.

اتصال فلنجی

Flanged Connection یکی از رایج‌ترین روش‌های اتصال شیرآلات صنعتی به سیستم پایپینگ است.

در این روش Valve از طریق فلنج، Gasket، Stud Bolt و Nut به خط متصل می‌شود.

اتصال فلنجی مزایای مهمی دارد:

امکان باز کردن شیر برای Maintenance

سهولت تعویض Valve

اتصال استاندارد در پروژه‌های صنعتی

قابلیت استفاده در سایزهای مختلف

مناسب برای خطوط فشار و دمای متنوع

و امکان انتخاب Pressure Classهای متفاوت.

نصب آسان شیر اطمینان فلنج‌دار

اتصال فلنجی نسبت به بسیاری از اتصالات دائمی، فرآیند نصب و جداسازی را ساده‌تر می‌کند.

در زمان تعمیرات، Valve می‌تواند با باز کردن Stud Boltها از خط جدا شود.

البته نصب ساده به معنی بی‌نیازی از اصول مهندسی نیست.

در زمان نصب باید:

Alignment فلنج‌ها

نوع Gasket

کلاس فلنج

Facing

Torque مناسب پیچ‌ها

و جهت نصب شیر

به‌صورت دقیق رعایت شوند.

Pressure Class فلنج

کلاس فشار Connection یکی از مشخصات اصلی Safety Valve است.

بسته به پروژه و مدل ممکن است کلاس‌هایی مانند:

Class 150

Class 300

Class 600

Class 900

Class 1500

یا سایر Ratingها

استفاده شوند.

کلاس واقعی باید از روی مدل شیر و Datasheet مشخص شود.

آیا Class 300 یعنی تحمل 300 PSI؟

خیر.

Pressure Class به معنی فشار کاری ثابت برابر با عدد کلاس نیست.

فشار مجاز واقعی به:

Material

Temperature

Standard

و Pressure-Temperature Rating

وابسته است.

بنابراین برای انتخاب Valve باید شرایط واقعی خط بررسی شوند.

Flange Facing

نوع سطح فلنج اهمیت زیادی در Sealing اتصال دارد.

Facing ممکن است بسته به پروژه از نوع:

RF

RTJ

FF

یا سایر طراحی‌ها

باشد.

Flange Facing شیر باید با فلنج مقابل مطابقت داشته باشد.

Gasket مناسب اتصال فلنجی

Gasket بین دو Flange قرار می‌گیرد و وظیفه آب‌بندی اتصال را بر عهده دارد.

نوع Gasket باید بر اساس:

Pressure

Temperature

Fluid

Facing

Material

و Project Specification

انتخاب شود.

گسکت نامناسب می‌تواند باعث Leakage شود.

Stud Bolt و Nut

پیچ و مهره‌های اتصال فلنجی باید مطابق کلاس و سایز فلنج انتخاب شوند.

تعداد، قطر، طول و Material پیچ‌ها اهمیت زیادی دارند.

سفت کردن پیچ‌ها نیز باید با الگوی مناسب انجام شود تا Load روی Gasket به‌صورت یکنواخت توزیع شود.

Set Pressure چیست؟

Set Pressure یکی از مهم‌ترین مشخصات Safety Valve است.

این مقدار فشاری است که شیر بر اساس آن برای عملکرد تنظیم می‌شود.

Set Pressure باید با مشخصات زیر هماهنگ باشد:

Operating Pressure

Design Pressure

MAWP

Relieving Pressure

و Design Code.

خرید Safety Valve بدون مشخص بودن Set Pressure توصیه نمی‌شود.

Operating Pressure

Operating Pressure فشار عادی سیستم در زمان بهره‌برداری است.

این فشار معمولاً باید فاصله مناسبی از Set Pressure داشته باشد.

اگر فشار کاری دائماً بیش از حد به Set Pressure نزدیک باشد، احتمال Simmer یا Leakage افزایش پیدا می‌کند.

MAWP چیست؟

MAWP مخفف Maximum Allowable Working Pressure است.

این مقدار بیشترین فشار کاری مجاز Equipment تحت شرایط طراحی مشخص است.

Safety Valve باید با MAWP تجهیز هماهنگ انتخاب شود.

مکانیزم Spring Loaded

در بسیاری از Safety Valveها از Spring برای نگه داشتن Disc روی Seat استفاده می‌شود.

در شرایط عادی Spring نیروی لازم برای بسته ماندن شیر را تأمین می‌کند.

هنگامی که Pressure افزایش پیدا می‌کند، نیروی Fluid روی Disc نیز بیشتر می‌شود.

در محدوده عملکرد، Disc از Seat بلند شده و مسیر Relief باز می‌شود.

بعد از کاهش فشار، Spring باعث بسته شدن مجدد Valve می‌شود.

Spring شیر اطمینان

Spring تأثیر مستقیم روی عملکرد Pressure Setting دارد.

استفاده از فنر نامناسب یا تغییر Compression آن می‌تواند Set Pressure را تغییر دهد.

به همین دلیل تنظیم Spring باید فقط با تجهیزات Calibration و توسط افراد متخصص انجام شود.

Disc و Seat

Disc و Seat دو جزء اصلی Sealing در Safety Valve هستند.

در حالت بسته باید تماس مناسب این دو سطح مانع Leakage غیرمجاز شود.

آسیب سطح Seat ممکن است بر اثر:

خوردگی

ذرات خارجی

Chattering

عملکرد مکرر

یا تعمیر نامناسب

ایجاد شود.

Trim چیست؟

Trim به اجزای داخلی مهم Valve گفته می‌شود.

این قطعات می‌توانند شامل:

Disc

Seat

Stem

Guide

Spring

و سایر اجزای داخلی

باشند.

متریال Trim ممکن است با Body متفاوت باشد و در سرویس‌های خورنده اهمیت زیادی دارد.

Orifice چیست؟

Orifice Area سطح مؤثر عبور جریان در Safety Valve است.

این پارامتر نقش بسیار مهمی در تعیین ظرفیت تخلیه دارد.

دو شیر با سایز Flange یکسان ممکن است Orifice متفاوت داشته باشند و بنابراین Capacity آن‌ها نیز متفاوت باشد.

Relieving Capacity

Capacity نشان می‌دهد Safety Valve در شرایط Relief چه مقدار سیال را می‌تواند تخلیه کند.

انتخاب ظرفیت باید براساس:

نوع Fluid

Mass Flow

Temperature

Relieving Pressure

Back Pressure

و Relief Scenario

انجام شود.

Safety Valve با Capacity کمتر از نیاز سیستم نمی‌تواند حفاظت مطلوبی ایجاد کند.

Relief Scenario چیست؟

Relief Scenario شرایطی است که می‌تواند باعث افزایش غیرمجاز Pressure شود.

نمونه‌ها:

Blocked Outlet

Fire Case

Thermal Expansion

Control Valve Failure

Cooling Failure

Utility Failure

و Process Upset.

Required Capacity باید بر اساس بحرانی‌ترین سناریوی معتبر تعیین شود.

Overpressure

Overpressure زمانی رخ می‌دهد که Pressure سیستم از محدوده مجاز فراتر رود.

Safety Valve برای شرایط غیرعادی طراحی می‌شود و جایگزین Pressure Control عادی سیستم نیست.

Blowdown چیست؟

Blowdown اختلاف میان Pressure باز شدن و Pressure بسته شدن مجدد Valve است.

این مقدار برای عملکرد پایدار Safety Valve اهمیت دارد.

Chattering

Chattering به باز و بسته شدن سریع و مکرر Safety Valve گفته می‌شود.

این شرایط می‌تواند باعث:

آسیب Seat

فرسایش Disc

لرزش

آسیب Spring

و کاهش عمر شیر

شود.

Sizing نامناسب و Pressure Drop زیاد در Inlet از عوامل احتمالی هستند.

Simmer چیست؟

Simmer وضعیتی نزدیک Set Pressure است که Valve هنوز کاملاً باز نشده اما ممکن است مقدار محدودی Flow یا Leakage ایجاد کند.

فاصله مناسب فشار کاری از Set Pressure اهمیت زیادی دارد.

Back Pressure چیست؟

Back Pressure فشاری است که در سمت Outlet Safety Valve وجود دارد.

این Pressure ممکن است ناشی از:

Discharge Piping

Flare Header

Relief Header

یا سیستم پایین‌دست

باشد.

Back Pressure باید هنگام انتخاب و Sizing Valve بررسی شود.

Built-up Back Pressure

این Pressure بعد از باز شدن شیر و در اثر Flow در Discharge Line ایجاد می‌شود.

اگر Outlet Piping بیش از حد محدود باشد، Built-up Back Pressure افزایش پیدا می‌کند.

Superimposed Back Pressure

Superimposed Back Pressure فشاری است که قبل از باز شدن Safety Valve در Outlet System وجود دارد.

این موضوع در سیستم‌های دارای Header مشترک اهمیت بیشتری پیدا می‌کند.

تفاوت Safety Valve و Relief Valve

هر دو برای حفاظت در برابر Overpressure طراحی می‌شوند.

Safety Valve بیشتر در Gas و Steam Service با Opening سریع شناخته می‌شود.

Relief Valve بیشتر برای Liquid Service استفاده می‌شود.

Safety Relief Valve نیز بسته به طراحی می‌تواند برای کاربردهای مختلف استفاده شود.

کاربرد در صنایع نفت

شیر اطمینان فلنج‌دار استنلس استیل LESER می‌تواند برای حفاظت از تجهیزات مختلف صنایع نفت مورد استفاده قرار گیرد.

کاربردهای متداول می‌توانند شامل:

Separator

Pressure Vessel

Oil Line

Heat Exchanger

Pump System

و Skidهای فرایندی

باشند.

کاربرد در صنایع گاز

در Gas Service افزایش فشار می‌تواند شرایط خطرناکی ایجاد کند.

Safety Valve برای حفاظت خطوط، Receiverها و تجهیزات مختلف استفاده می‌شود.

Sizing باید براساس خواص واقعی Gas انجام شود.

کاربرد در پتروشیمی

پتروشیمی یکی از مهم‌ترین حوزه‌های استفاده از Stainless Steel Safety Valve است.

این شیرها می‌توانند برای حفاظت:

Reactor

Vessel

Heat Exchanger

Process Line

Separator

و سایر تجهیزات

استفاده شوند.

Chemical Compatibility باید پیش از انتخاب تأیید شود.

کاربرد در پالایشگاه

در پالایشگاه Safety Valve یکی از تجهیزات حیاتی Pressure Protection است.

هر Valve معمولاً دارای Tag Number، Set Pressure و Datasheet اختصاصی است.

برای Replacement باید مشخصات شیر جدید با شیر قبلی تطبیق داده شوند.

کاربرد در نیروگاه

در نیروگاه‌ها Safety Valve در خطوط و تجهیزات تحت فشار و Steam Systems کاربرد دارد.

برای Steam Service، Temperature Rating و Capacity اهمیت زیادی دارند.

کاربرد در صنایع شیمیایی

Stainless Steel می‌تواند برای بسیاری از Chemical Serviceها مناسب باشد.

اما نوع Fluid، غلظت و Temperature باید بررسی شوند.

در محیط‌های بسیار خورنده ممکن است Material خاص‌تری موردنیاز باشد.

کاربرد در بخار

Safety Valve مورد استفاده در Steam باید برای Pressure و Temperature بخار طراحی شده باشد.

بدنه، Trim و Spring باید با شرایط حرارتی تطابق داشته باشند.

کاربرد در کمپرسور

Compressor System ممکن است در شرایط Blocked Discharge یا Control Failure با افزایش Pressure مواجه شود.

Safety Valve می‌تواند یکی از تجهیزات حفاظتی این سیستم باشد.

کاربرد در Pressure Vessel

Pressure Vesselها براساس Code طراحی خود معمولاً به Overpressure Protection نیاز دارند.

Set Pressure و Capacity Safety Valve باید با مشخصات Vessel هماهنگ باشند.

استانداردهای مرتبط با Safety Valve

در پروژه‌های صنعتی ممکن است استانداردها و Codeهای مختلفی مورد استفاده قرار گیرند، مانند:

ASME Section VIII

API 520

API 521

API 526

API 527

و استانداردهای EN.

انطباق مدل دقیق LESER با هر استاندارد باید از مدارک همان مدل تأیید شود.

API 520

API 520 در زمینه Sizing، Selection و Installation تجهیزات Pressure Relief کاربرد دارد.

API 521

API 521 به Pressure Relieving و Depressuring Systems و بررسی Relief Scenario می‌پردازد.

API 526

API 526 برای برخی Flanged Steel Pressure Relief Valves مشخصات استاندارد ابعادی و Orifice را تعریف می‌کند.

API 527

API 527 به Seat Tightness برخی Pressure Relief Valveها مرتبط است.

ASME Section VIII

این Code در زمینه Pressure Vesselها اهمیت زیادی دارد.

Pressure Relief Protection باید با الزامات Code طراحی Equipment هماهنگ باشد.

نصب صحیح شیر اطمینان LESER

نصب صحیح تأثیر زیادی بر عملکرد Valve دارد.

در زمان نصب باید:

Orientation شیر رعایت شود.

فلنج‌ها Alignment مناسب داشته باشند.

Gasket صحیح انتخاب شود.

Stud Bolt استاندارد استفاده شود.

Inlet Line محدودیت بیش از حد نداشته باشد.

Outlet Line ظرفیت کافی داشته باشد.

و Discharge به محل ایمن هدایت شود.

Alignment اتصال فلنجی

نباید دو فلنجی که هم‌راستا نیستند با سفت کردن Stud Boltها به‌زور به یکدیگر نزدیک شوند.

این کار می‌تواند تنش اضافی به Body شیر وارد کند.

Alignment باید قبل از نصب اصلاح شود.

مسیر Inlet

افت Pressure زیاد در ورودی Safety Valve می‌تواند عملکرد شیر را مختل کند.

Inlet Line باید مطابق Design Requirement انتخاب شود.

مسیر Outlet

Outlet Piping باید ظرفیت عبور Full Relief Flow را داشته باشد.

Restriction زیاد می‌تواند Back Pressure ایجاد کند.

تخلیه سیالات خطرناک

در سرویس‌هایی مانند:

Hydrocarbon

Toxic Gas

Steam داغ

Chemical Fluid

و Gas قابل اشتعال

Discharge باید به محل ایمن هدایت شود.

تخلیه مستقیم به محیط بدون بررسی Process Safety مناسب نیست.

تست شیر اطمینان

Safety Valve باید طبق برنامه Maintenance تست شود.

Testها ممکن است شامل:

Set Pressure Test

Seat Tightness Test

Functional Test

و Visual Inspection

باشند.

Bench Test

در Bench Test Pressure به‌صورت کنترل‌شده به Valve اعمال می‌شود و عملکرد آن مورد بررسی قرار می‌گیرد.

این Test باید توسط افراد متخصص انجام شود.

Calibration

Set Pressure شیر ممکن است پس از تعمیر یا براساس برنامه دوره‌ای نیاز به Calibration داشته باشد.

پس از تنظیم، در بسیاری از پروژه‌ها Adjustment Mechanism پلمب می‌شود.

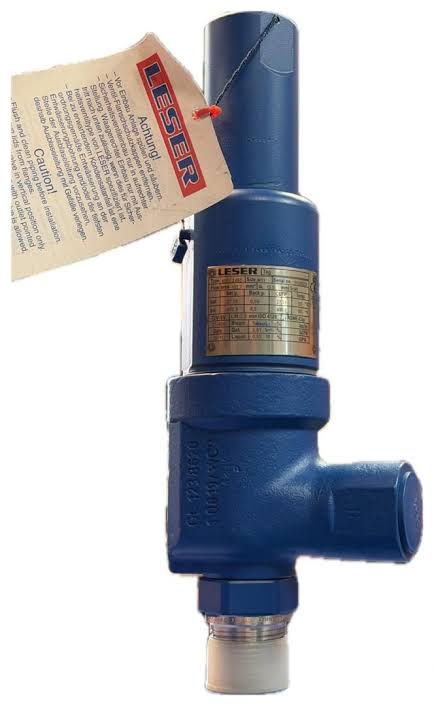

Nameplate

Nameplate اطلاعات بسیار مهمی درباره Safety Valve ارائه می‌کند.

این اطلاعات ممکن است شامل:

Brand

Model

Serial Number

Set Pressure

Size

Material

Capacity

Temperature

و اطلاعات استاندارد

باشند.

برای خرید جایگزین بهتر است تصویر واضح Nameplate ارائه شود.

Seat Leakage

اگر Seat یا Disc آسیب دیده باشند ممکن است شیر در شرایط عادی Leakage داشته باشد.

دلایل احتمالی:

خوردگی

ذرات خارجی

Chattering

Back Pressure

یا تعمیر نامناسب

هستند.

نگهداری Safety Valve

شیر باید در برنامه Periodic Inspection قرار گیرد.

موارد مهم شامل:

Body Condition

Flange Condition

Seat Leakage

Spring

Nameplate

Seal

Outlet Line

و Calibration Status

هستند.

تعمیر شیر اطمینان

تعمیر Safety Valve باید توسط افراد متخصص انجام شود.

فرآیند تعمیر ممکن است شامل:

Cleaning

Inspection

Seat Lapping

Replacement Parts

Spring Check

Assembly

و Calibration

باشد.

بعد از تعمیر، Valve باید مجدداً Test شود.

تفاوت شیر فلنج‌دار و دنده‌ای

تفاوت فولادی و استنلس استیل

قیمت شیر اطمینان فلنج‌دار استنلس استیل LESER

قیمت شیر اطمینان فلنج‌دار استنلس استیل LESER ثابت نیست و براساس مشخصات دقیق محصول تعیین می‌شود.

مهم‌ترین عوامل تأثیرگذار بر قیمت عبارت‌اند از:

Model Number

Inlet Size

Outlet Size

Pressure Class

Set Pressure

Body Material

Trim Material

Orifice

Relieving Capacity

Flange Facing

Temperature Rating

Certificates

تعداد سفارش

و شرایط بازار.

تأثیر متریال بر قیمت

Stainless Steel معمولاً نسبت به Carbon Steel قیمت بالاتری دارد.

Grade متریال و Trim نیز می‌توانند روی قیمت تأثیر داشته باشند.

تأثیر Class فلنج

Pressure Class بالاتر معمولاً ساختار سنگین‌تر و طراحی متفاوتی ایجاد می‌کند.

به همین دلیل Class می‌تواند یکی از عوامل تعیین قیمت باشد.

تأثیر Set Pressure

Set Pressure ممکن است نیازمند تنظیم و Test پیش از تحویل باشد.

اگر Calibration Certificate یا Test Certificate موردنیاز باشد، باید در استعلام ذکر شود.

خرید شیر اطمینان LESER فلنج‌دار

برای استعلام حرفه‌ای بهتر است اطلاعات زیر مشخص باشند:

Brand: LESER

Type: Safety Valve

Body Material: Stainless Steel

Connection: Flanged

Inlet Size: مشخص

Outlet Size: مشخص

Pressure Class: مشخص

Facing: مشخص

Set Pressure: مشخص

Process Fluid: مشخص

Temperature: مشخص

Required Capacity: مشخص

Orifice: در صورت مشخص بودن

Quantity: مشخص

Certificate: در صورت نیاز.

خرید پروژه‌ای شیر اطمینان

در پروژه‌های نفت، گاز و پتروشیمی بهتر است Valve Datasheet ارائه شود.

اطلاعات مهم عبارت‌اند از:

Tag Number

Fluid

Operating Pressure

Design Pressure

MAWP

Set Pressure

Relieving Pressure

Back Pressure

Relieving Temperature

Required Capacity

Material

Connection

و Standard.

اشتباهات رایج هنگام خرید

از مهم‌ترین خطاها می‌توان به موارد زیر اشاره کرد:

خرید فقط براساس سایز

عدم اعلام Set Pressure

مشخص نکردن Pressure Class

عدم بررسی Outlet Size

نادیده گرفتن Orifice

عدم محاسبه Capacity

عدم بررسی Back Pressure

بی‌توجهی به Material

و خرید صرفاً براساس قیمت.

پرسش‌های متداول درباره شیر اطمینان LESER فلنج‌دار

شیر اطمینان LESER چه کاربردی دارد؟

برای حفاظت خطوط و تجهیزات تحت فشار در برابر افزایش Pressure بیش از حد مجاز استفاده می‌شود.

جنس این مدل چیست؟

مدل موردنظر دارای بدنه استنلس استیل است؛ Grade دقیق باید براساس مدل مشخص شود.

نوع اتصال چیست؟

اتصال مدل موردنظر Flanged است.

آیا نصب فلنجی آسان است؟

اتصال فلنجی امکان نصب و جداسازی مناسب برای تعمیرات را فراهم می‌کند، اما Alignment، Gasket و Tightening صحیح باید رعایت شوند.

Set Pressure چیست؟

فشار تنظیم‌شده عملکرد Safety Valve است.

آیا Set Pressure همان فشار کاری است؟

خیر. Operating Pressure و Set Pressure دو مقدار متفاوت هستند.

آیا برای نفت مناسب است؟

در صورت تطابق Material، Pressure، Temperature و Capacity قابل استفاده است.

آیا برای گاز مناسب است؟

مدل مناسب می‌تواند در Gas Service استفاده شود و ظرفیت باید براساس شرایط واقعی محاسبه شود.

آیا برای پتروشیمی مناسب است؟

Stainless Steel Safety Valve در بسیاری از سرویس‌های پتروشیمی کاربرد دارد، اما Chemical Compatibility باید بررسی شود.

آیا برای بخار مناسب است؟

تنها در صورتی که مدل دقیق برای Steam Service و شرایط مربوطه مناسب باشد.

Pressure Class چیست؟

طبقه‌بندی فشار Connection فلنجی است و نباید آن را مستقیماً معادل Pressure ثابت دانست.

Orifice چیست؟

سطح مؤثر Flow داخل Safety Valve است.

Capacity چیست؟

مقدار سیالی است که Valve می‌تواند در شرایط Relief تخلیه کند.

Blowdown چیست؟

اختلاف Pressure میان Opening و Reclosing Valve است.

Chattering چیست؟

باز و بسته شدن سریع و تکراری شیر است که می‌تواند به اجزای داخلی آسیب بزند.

Back Pressure چیست؟

Pressure موجود در Outlet شیر است.

آیا Safety Valve نیاز به کالیبراسیون دارد؟

بله، براساس برنامه Maintenance و الزامات پروژه باید عملکرد و Set Pressure بررسی شوند.

قیمت شیر LESER چگونه تعیین می‌شود؟

براساس Model، Size، Class، Material، Set Pressure، Orifice، Capacity و مدارک فنی.

برای استعلام قیمت چه اطلاعاتی لازم است؟

Inlet Size، Outlet Size، Class، Facing، Set Pressure، Fluid، Temperature، Material، Capacity و تعداد سفارش.

تأمین شیر اطمینان فلنج‌دار استنلس استیل LESER از پترو صنعت پارس پاسارگاد

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین شیر اطمینان فلنج‌دار استنلس استیل LESER را برای پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و سایر سیستم‌های تحت فشار فراهم می‌کند.

شیر موردنیاز می‌تواند براساس سایز ورودی و خروجی، Pressure Class، Flange Facing، Set Pressure، Body و Trim Material، Process Fluid، Temperature، Orifice، Relieving Capacity و تعداد سفارش بررسی شود.

برای Replacement شیر موجود، ارائه تصویر کامل Nameplate یا Datasheet می‌تواند شناسایی مدل مناسب را دقیق‌تر کرده و احتمال خطا در تأمین محصول را کاهش دهد.

جمع‌بندی

شیر اطمینان فلنج‌دار استنلس استیل LESER یکی از تجهیزات مهم برای حفاظت سیستم‌های تحت فشار در برابر Overpressure است. استفاده از Stainless Steel مقاومت مناسبی در بسیاری از محیط‌های صنعتی ایجاد می‌کند و اتصال Flanged نیز نصب، جداسازی و تعمیرات را در پروژه‌های فرایندی ساده‌تر می‌سازد.

عملکرد پایدار Safety Valve تنها به کیفیت ساخت آن وابسته نیست. Set Pressure، MAWP، Orifice، Relieving Capacity، Back Pressure، Inlet و Outlet Size، Pressure Class، Temperature، Process Fluid، Body Material و Trim باید به‌صورت کامل بررسی شوند.

همچنین نصب صحیح، انتخاب Gasket مناسب، Alignment اتصال فلنجی، طراحی درست Inlet و Outlet و انجام تست و Calibration دوره‌ای نقش مهمی در عملکرد مطمئن شیر دارند.

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین شیر اطمینان فلنج‌دار استنلس استیل LESER را براساس مشخصات فنی پروژه فراهم می‌کند. برای استعلام دقیق قیمت، بهتر است مدل، سایز، کلاس، Set Pressure، نوع سیال، دما، ظرفیت تخلیه و تعداد موردنیاز هنگام استعلام اعلام شوند.
