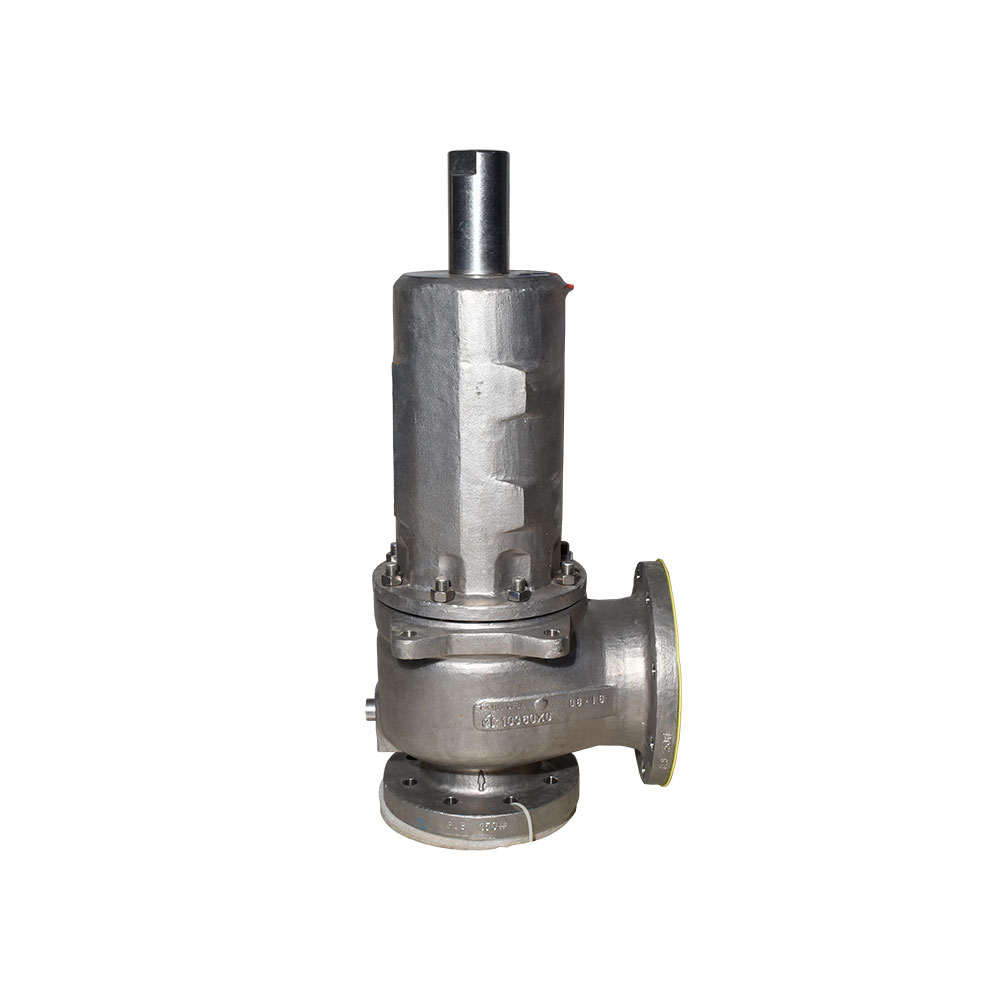

فروش سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 | حفاظت مطمئن تجهیزات صنعتی
سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 یک شیر اطمینان صنعتی برای حفاظت خطوط، مخازن، مبدل‌ها و تجهیزات تحت فشار در برابر افزایش غیرمجاز فشار است. در خانواده‌های API برند LESER، سایز 4×6 اینچ به‌صورت ورودی 4 اینچ و خروجی 6 اینچ قابل بررسی است و متریال استنلس استیل مانند SA351 CF8M / 1.4408 از خانواده Stainless Steel 316 نیز بسته به Configuration قابل انتخاب است.
این شیر از نوع Spring Loaded Safety Valve بوده و برای کاربردهای نفت، گاز، پتروشیمی، صنایع شیمیایی و سرویس‌هایی که مقاومت خوردگی اهمیت دارد مناسب است. انتخاب دقیق آن باید براساس Set Pressure، Orifice، ظرفیت تخلیه، دمای کاری، Back Pressure، نوع Seat و متریال انجام شود.
مشخصات کلیدی
برند: LESER
کشور برند: آلمان
نوع محصول: Safety Valve / Pressure Relief Valve
نوع عملکرد: Spring Loaded
سایز ورودی: 4 اینچ
سایز خروجی: 6 اینچ
سایز کامل: 4×6 اینچ
کلاس فشار: Class 150 مطابق Configuration
نوع اتصال: Flanged
متریال بدنه قابل انتخاب: Stainless Steel
گرید رایج قابل بررسی: SA351 CF8M / 1.4408
خانواده متریال: Stainless Steel 316
Orifice: مطابق مدل و Configuration
استاندارد خانواده: API 526 در سری‌های مربوطه
استاندارد فلنج: ASME B16.5
Seat: Metal Seat یا Soft Seal مطابق سفارش
Balanced Bellows: قابل ارائه در برخی Configurationها
کاربرد: نفت، گاز، پتروشیمی، صنایع شیمیایی، مخازن و خطوط تحت فشار
۱. معرفی سیفتی ولو LESER سایز 4×6 اینچ
LESER یکی از برندهای تخصصی در حوزه Safety Valve و Pressure Relief Valve است. مدل‌های فلنج‌دار این برند برای حفاظت تجهیزات تحت فشار در شرایط Overpressure استفاده می‌شوند.
در سایز 4×6 اینچ، اتصال ورودی 4 اینچ و اتصال خروجی 6 اینچ است. بزرگ‌تر بودن Outlet نسبت به Inlet در Safety Valveها متداول بوده و به تخلیه مناسب جریان کمک می‌کند.
۲. ساختار و نحوه عملکرد
این شیر از نوع فنردار یا Spring Loaded است. در شرایط عادی، نیروی Spring باعث بسته ماندن Disc روی Seat می‌شود.
وقتی فشار سیستم به Set Pressure برسد، نیروی سیال بر نیروی Spring غلبه کرده و شیر باز می‌شود. پس از تخلیه فشار اضافی و کاهش فشار سیستم، Disc دوباره روی Seat قرار گرفته و مسیر بسته می‌شود.

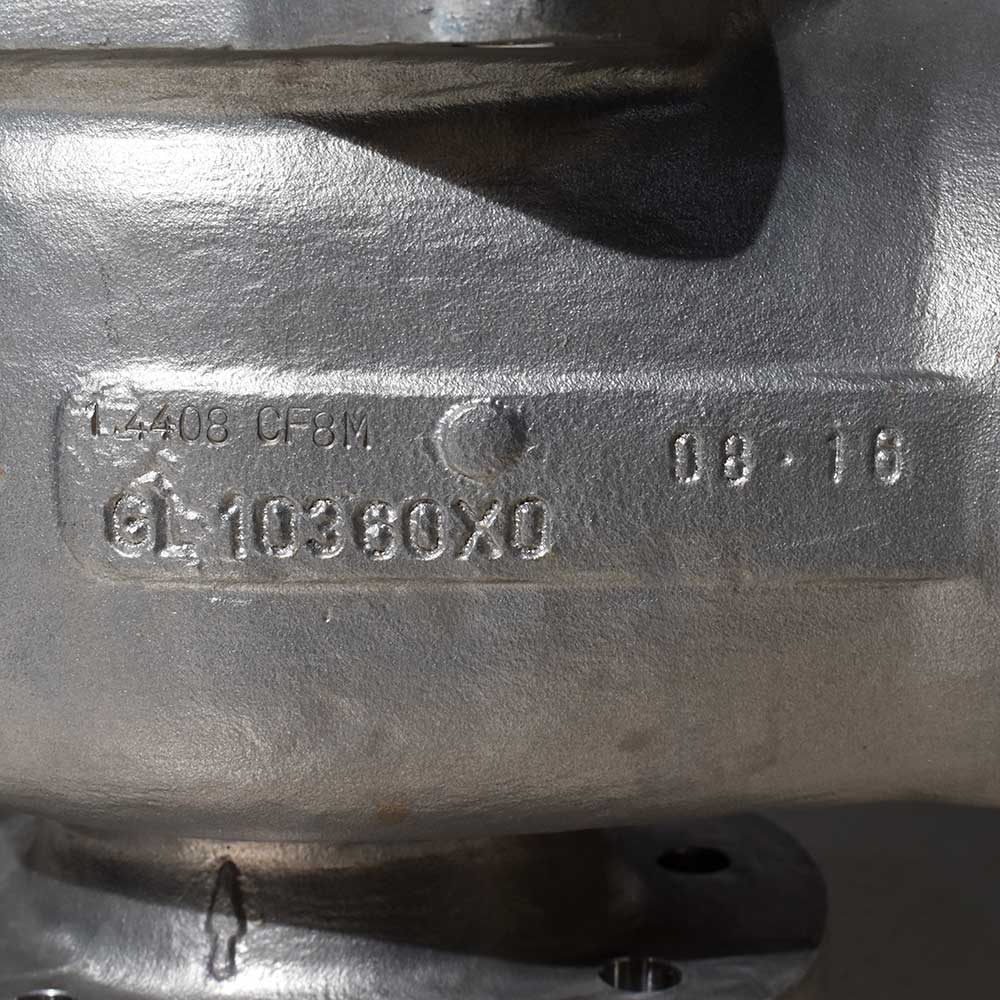

۳. متریال استنلس استیل CF8M
یکی از متریال‌های قابل بررسی برای این نوع Safety Valve، ASTM A351 CF8M است.
CF8M از خانواده Cast Stainless Steel 316 بوده و در بسیاری از محیط‌های صنعتی مقاومت خوردگی بالاتری نسبت به Carbon Steel ارائه می‌دهد.
این متریال برای بسیاری از سرویس‌های:
شیمیایی
پتروشیمی
نفت و گاز
محیط‌های مرطوب
سیالات خورنده
مناسب است، اما سازگاری نهایی باید براساس نوع سیال و دمای کاری بررسی شود.
۴. مفهوم Class 150
Class 150 یک Pressure Class در سیستم ASME است و نباید آن را معادل فشار ثابت 150 psi دانست.
فشار مجاز واقعی Class 150 به عوامل زیر وابسته است:
Material
Temperature
Flange Standard
Pressure-Temperature Rating
بنابراین باید شرایط واقعی پروژه پیش از انتخاب بررسی شود.
۵. Set Pressure
Set Pressure فشار تنظیم عملکرد Safety Valve است.
این مقدار با Class فلنج تفاوت دارد و بر اساس MAWP، Design Pressure و شرایط فرآیند تعیین می‌شود.
برای سفارش دقیق، Set Pressure یکی از مهم‌ترین اطلاعاتی است که باید اعلام شود.
۶. Orifice و ظرفیت تخلیه
سایز 4×6 اینچ به‌تنهایی ظرفیت Safety Valve را مشخص نمی‌کند.
ظرفیت واقعی به Orifice و شرایط فرآیندی وابسته است.
برای Sizing صحیح باید موارد زیر مشخص شوند:
نوع سیال
Set Pressure
Relieving Pressure
Relieving Temperature
Required Capacity
Back Pressure
Orifice
۷. کاربردهای صنعتی
سیفتی ولو LESER سایز 4×6 اینچ برای حفاظت تجهیزات مختلف قابل بررسی است، از جمله:
Pressure Vessel
Separator
Heat Exchanger
Compressor
Receiver
Reactor
Process Line
خطوط نفت و گاز
واحدهای پتروشیمی
صنایع شیمیایی
۸. کاربرد در مخازن تحت فشار
Pressure Vesselها باید در برابر افزایش غیرمجاز فشار محافظت شوند.
Safety Valve در صورت افزایش فشار بیش از Set Pressure، سیال اضافی را تخلیه کرده و از افزایش بیشتر فشار جلوگیری می‌کند.
۹. کاربرد در مبدل حرارتی
در Heat Exchanger سناریوهایی مانند:
Blocked Outlet
Tube Rupture
Thermal Expansion
می‌توانند باعث ایجاد Overpressure شوند.
در چنین شرایطی Safety Valve مناسب می‌تواند نقش حفاظتی مهمی داشته باشد.
۱۰. Metal Seat و Soft Seal
بسته به Configuration، LESER می‌تواند با انواع Seat عرضه شود.
Metal Seat برای بسیاری از سرویس‌های صنعتی و دمای بالا مناسب است.
Soft Seal نیز در محدوده دمایی و شیمیایی مجاز می‌تواند Seat Tightness بیشتری ایجاد کند.
۱۱. Balanced Bellows
در بعضی Configurationها امکان استفاده از Balanced Bellows وجود دارد.
این Option برای شرایطی که Back Pressure اهمیت دارد قابل بررسی است و می‌تواند اثر فشار سمت Outlet بر عملکرد شیر را کاهش دهد.
۱۲. Back Pressure
Back Pressure فشار موجود در مسیر خروجی Safety Valve است.
این فشار می‌تواند ناشی از:
Discharge Header
Flare Line
Closed System
مقاومت مسیر Outlet
باشد.
Back Pressure بالا باید در Sizing و انتخاب Valve لحاظ شود.
۱۳. استانداردهای مهم
در انتخاب Safety Valveهای فلنج‌دار LESER، استانداردهای زیر اهمیت دارند:
API 526 برای ابعاد و Orifice Designation
API 520 برای Selection و Sizing
API 527 برای Seat Tightness
ASME B16.5 برای اتصال فلنجی
الزامات ASME مربوط به تجهیزات تحت فشار
استاندارد دقیق باید براساس مدل سفارش‌شده تأیید شود.
۱۴. نصب صحیح
در نصب این شیر باید موارد زیر رعایت شوند:
Inlet Piping کوتاه و بدون محدودیت شدید باشد.
افت فشار ورودی کنترل شود.
Outlet دارای Support مستقل باشد.
وزن لوله روی Valve وارد نشود.
فلنج‌ها بدون Misalignment نصب شوند.
Back Pressure محاسبه شود.
Orientation مطابق دستورالعمل سازنده باشد.
۱۵. جلوگیری از Chattering
Chattering به باز و بسته شدن سریع و متوالی Safety Valve گفته می‌شود.
علل رایج آن عبارت‌اند از:
Oversizing
افت فشار زیاد Inlet
Back Pressure نامناسب
انتخاب نادرست Orifice
شرایط ناپایدار فرآیند
Chattering می‌تواند باعث آسیب به Disc و Seat شود.
۱۶. نگهداری و تست
Safety Valve باید در برنامه Maintenance دوره‌ای قرار گیرد.
اجزای مهم برای بررسی عبارت‌اند از:
Spring
Disc
Seat
Stem
Guide
Bellows
Gasket
Set Pressure نیز باید روی Test Bench مناسب و با تجهیزات کالیبره‌شده بررسی شود.

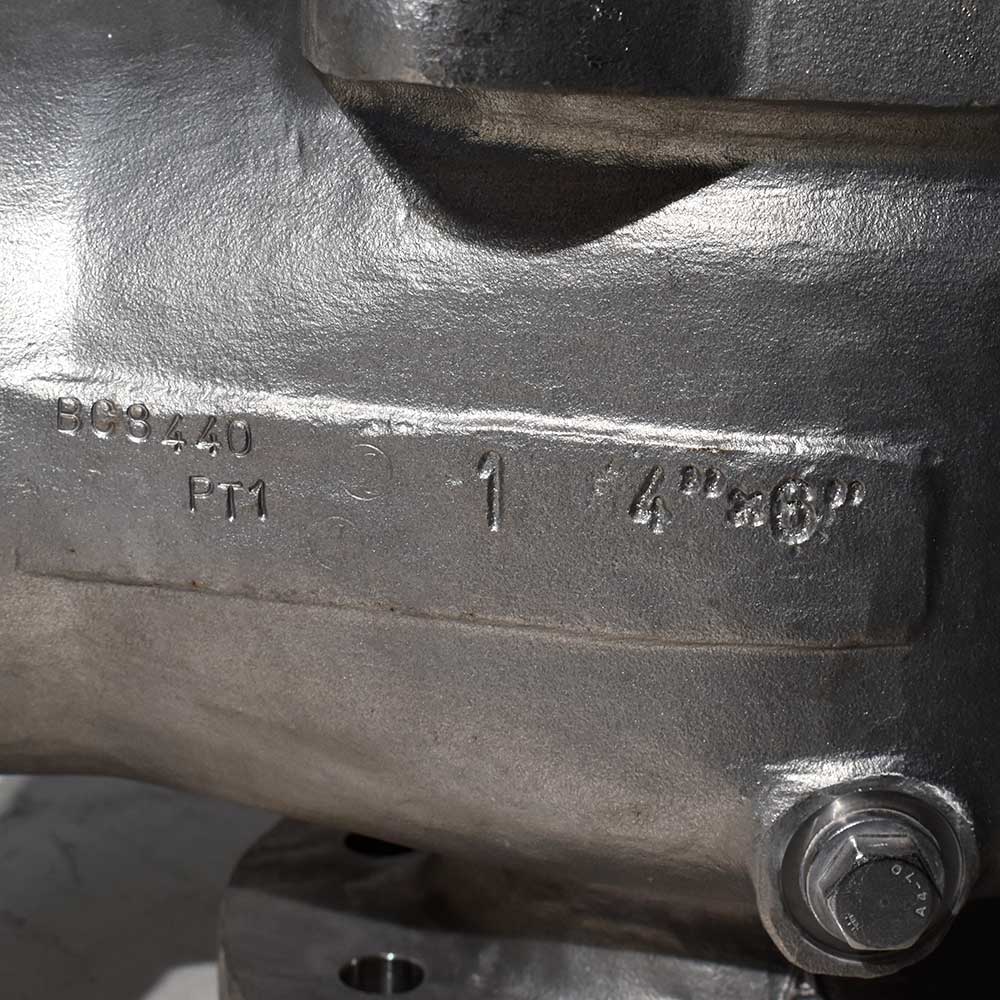

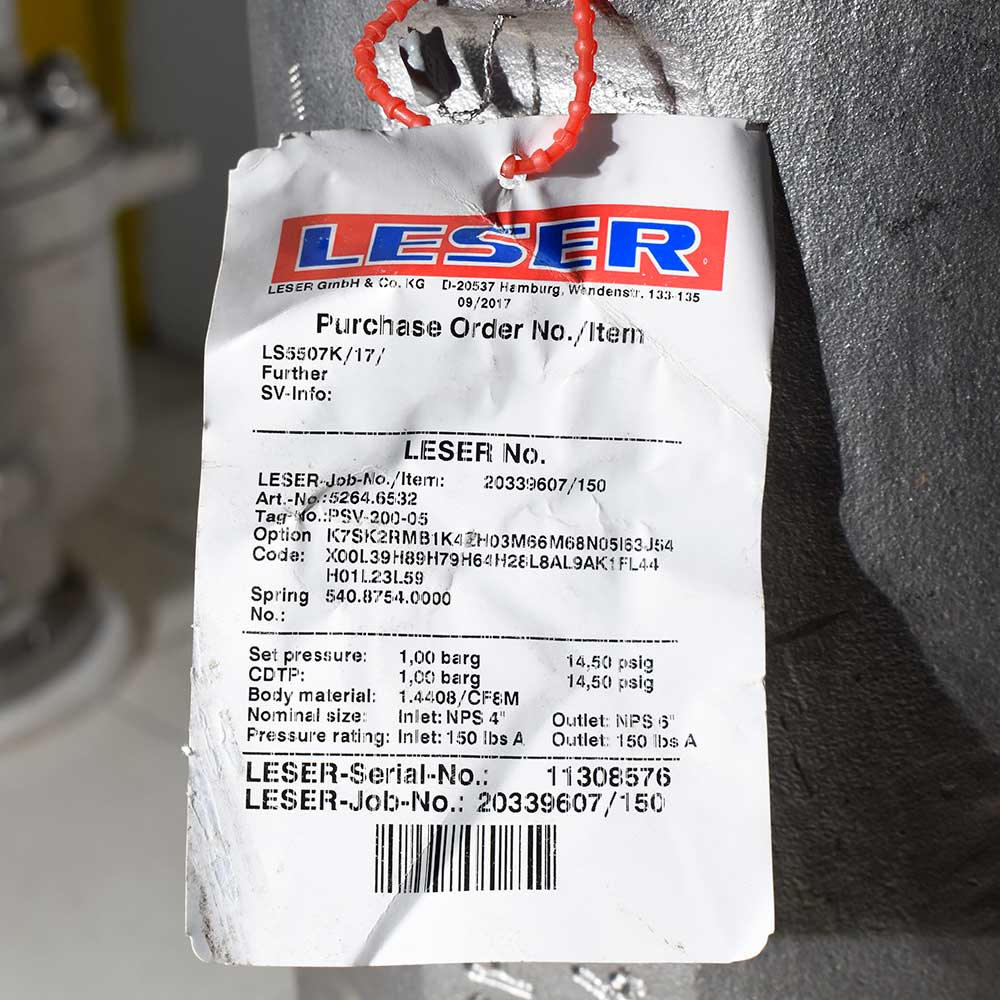

۱۷. اطلاعات Nameplate
برای شناسایی دقیق شیر موجود، بهتر است اطلاعات زیر از Nameplate ثبت شوند:
Type
Serial Number
Article Number
Size
Orifice
Set Pressure
Material
Class
این اطلاعات برای Replacement و استعلام قطعات بسیار مهم هستند.

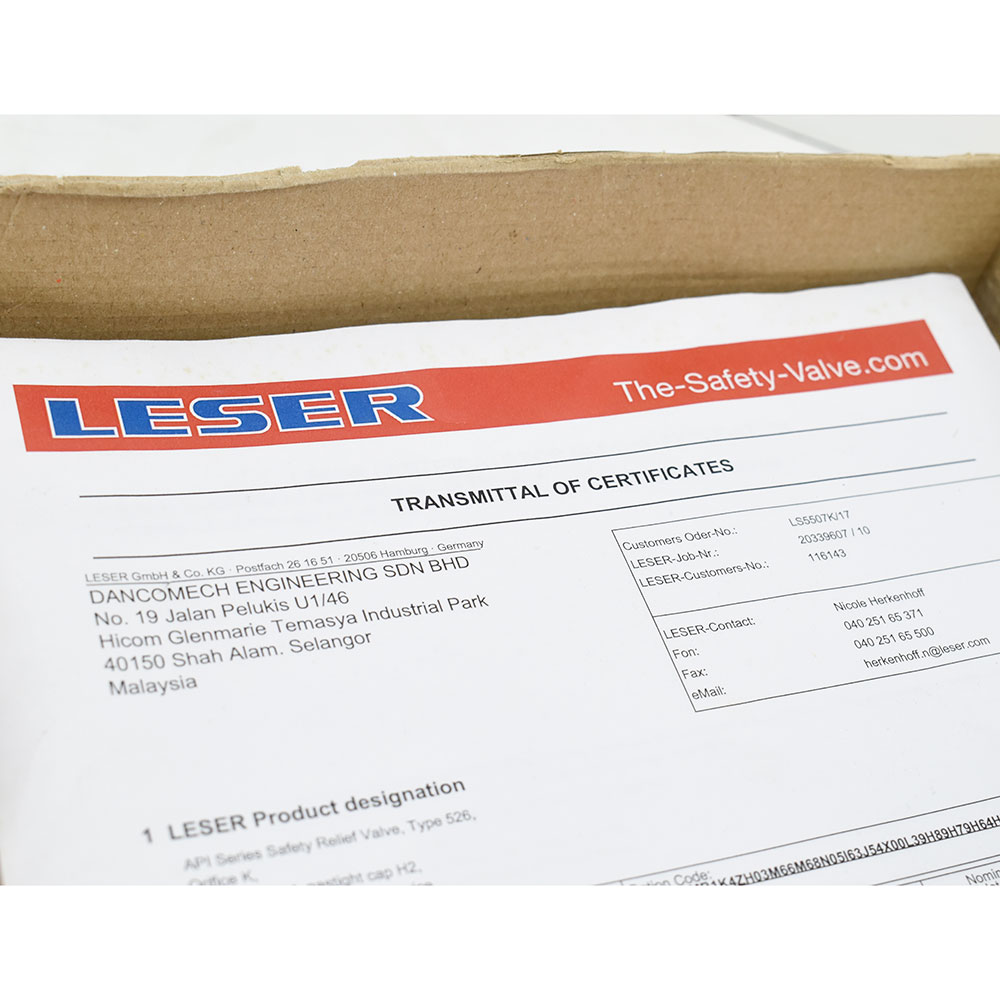

۱۸. مدارک فنی
در سفارش‌های پروژه‌ای می‌توان بسته به نیاز مدارکی مانند موارد زیر درخواست کرد:
MTC
EN 10204 3.1
Set Pressure Certificate
Test Report
Seat Tightness Documentation
Material Traceability
COO
۱۹. نکات مهم هنگام خرید
برای خرید صحیح این محصول بهتر است اطلاعات زیر مشخص شوند:
Size: 4×6"
LESER Type
Orifice
Set Pressure
Inlet Class
Outlet Class
Body Material
Seat Type
Fluid
Operating Temperature
Design Pressure
Back Pressure
Required Capacity
Quantity
۲۰. قیمت سیفتی ولو LESER سایز 4×6 کلاس 150
قیمت سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ Class 150 به Configuration دقیق شیر وابسته است.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
Type
Orifice
Set Pressure
CF8M یا سایر متریال‌ها
Seat Type
Balanced Bellows
Certification
Facing
Quantity
به همین دلیل اعلام قیمت دقیق نیازمند بررسی مشخصات فنی کامل محصول است.
راهنمای انتخاب شیر اطمینان استنلس استیل
برای حفاظت از تجهیز در برابر افزایش فشار، پس از انتخاب و تأیید مدل مناسب، به کار می‌رود. مدل، ظرفیت و حدود کاربرد باید با نیاز حفاظتی تجهیز تطبیق داشته باشند.
فشار تنظیم، ظرفیت تخلیهٔ موردنیاز، سیال و حالت آن، دما، فشار برگشتی، سطح مؤثر عبور و نوع فنر یا سازوکار را بررسی کنید. سایز ورودی و خروجی، به‌تنهایی ظرفیت تأییدشده را تعیین نمی‌کند.
جدول بازبینی مشخصات همین سفارش
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | شیرآلات استنلس استیل |
| کارکرد مورد بررسی | شیر اطمینان استنلس استیل |
| متریال درج‌شده در عنوان | گرید دقیق مطابق کد مدل و مدارک سفارش تعیین شود |
| کلاس درج‌شده | Class 150؛ فشار مجاز از شرایط همان استاندارد و مدل تعیین می‌شود |
| مدل دقیق | مطابق مشخصات قلم انتخابی |
| سایز ورودی و خروجی | مطابق مشخصات قلم انتخابی |
| فشار تنظیم | مطابق مشخصات قلم انتخابی |
| ظرفیت | مطابق مشخصات قلم انتخابی |
مقایسهٔ مدل‌ها و جلوگیری از انتخاب اشتباه
شیر اطمینان صنعتی، ریلیف تناسبی ابزار دقیق و شیر یک‌طرفه کارکرد یکسانی ندارند. در شیر اهرم‌دار نیز وجود اهرم، به معنی مجازبودن آزمون دستی در تمام شرایط نیست.
متریال ۳۰۴، ۳۱۶ و گریدهای کم‌کربن؛ انتخاب بر مبنای سرویس
برای انتخاب استنلس استیل، نام گرید باید همراه با نوع محصول و استاندارد متریال خوانده شود. نام‌های مورد استفاده برای قطعهٔ فورج، ریختگی، میلگرد ماشین‌کاری‌شده یا اتصال شکل‌داده‌شده الزاماً یکسان نیستند. استاندارد ساخت و گواهی همان کالا مشخص می‌کنند کدام نام و الزامات به سفارش مربوط است. درج عمومی ۳۰۴ یا ۳۱۶ به معنی یکسان‌بودن تمام قطعات داخلی یا اجزای مجموعه نیست.
در مقایسهٔ ۳۰۴ و ۳۱۶، وجود مولیبدن در خانوادهٔ ۳۱۶ یکی از تفاوت‌های مهم ترکیب آلیاژی است؛ اما مناسب‌بودن برای یک محیط خورنده باید با نوع ماده، غلظت، دما، آلودگی و شرایط توقف بررسی شود. عبارت‌هایی مانند «ضداسید مطلق» یا «بدون زنگ‌زدگی در تمام شرایط» معیار فنی انتخاب نیستند. اگر سیال ترکیبی است، ترکیب واقعی و شرایط شست‌وشو نیز در بررسی لحاظ شود.
پسوند L به گرید کم‌کربن اشاره می‌کند. جایگزینی گرید معمولی و کم‌کربن باید با مشخصات پروژه و مدارک محموله هماهنگ باشد؛ شبیه‌بودن ظاهر یا نوشتهٔ روی بسته کافی نیست. برای قطعهٔ دارای جوش یا در تماس با محیط حساس، الزامات ساخت، مصرفی جوش و تمیزکاری نیز باید هم‌زمان دیده شوند. در سفارش دقیق، گریدی که واقعاً موردنیاز است نوشته می‌شود، نه مجموعه‌ای از گریدهای احتمالی.
در شیرها و مجموعه‌های ابزار دقیق، جنس بدنه تنها بخشی از انتخاب است. ساقه، فنر، سیت، پکینگ و آب‌بندها ممکن است جنس یا محدودیت متفاوتی داشته باشند. سازگاری شیمیایی و حرارتی هر جزء در تماس با سیال باید از مدارک مدل مشخص شود. از روی جنس بدنه نمی‌توان محدودهٔ مجاز همهٔ اجزای داخلی را نتیجه گرفت.
| موضوع بررسی | اطلاعات لازم | نتیجهٔ مورد انتظار |
|---|---|---|
| جنس بدنه | گرید کامل و نوع ساخت | تطبیق با مشخصات خرید و گواهی متریال |
| سرویس خورنده | نوع ماده، غلظت و دما | انتخاب آلیاژ بر اساس شرایط واقعی |
| اجزای آب‌بندی | جنس سیت، پکینگ یا گسکت | تأیید سازگاری مجموعه، نه فقط بدنه |
| ردیابی | علامت قطعه و شماره ذوب یا بچ | امکان ارتباط کالا با مدارک همان محموله |
فشار، دما و محدودیت واقعی مجموعه
در این کالا، کلاس 150 یک شناسهٔ رده‌بندی است و نباید آن را فشار کاری ثابت برحسب PSI یا بار فرض کرد. فشار مجاز از جدول و شرایط مربوط به استاندارد، متریال و دمای همان مدل تعیین می‌شود. افزایش دما یا تغییر جنس می‌تواند نتیجهٔ انتخاب را عوض کند؛ مقایسهٔ دو کلاس تنها با عدد درج‌شده کامل نیست.
فشار طراحی، فشار کار عادی و فشار آزمون، سه دادهٔ یکسان نیستند. مشخصات خرید باید روشن کند هر عدد مربوط به چه شرایطی است. برای اتصال فلنجی، جنس و نوع گسکت، پیچ‌ومهره و الزامات مونتاژ نیز بخشی از بررسی مجموعه هستند.
شرایط ناپایدار مانند راه‌اندازی، توقف، ضربان، انبساط حرارتی یا اختلاف فشار زیاد نیز باید در داده‌های طراحی دیده شوند. توصیهٔ یک مدل برای آب یا هوای عمومی، تأیید خودکار استفاده با بخار، گاز خطرناک یا مادهٔ شیمیایی نیست. اطلاعات سیال و شرایط واقعی باید در درخواست فنی درج شود.
سایز، آرایش مسیر و نوع اتصال
سایز را همراه با واحد و مبنای اندازه‌گیری بنویسید. سایز اسمی لوله، قطر خارجی تیوب و اندازهٔ رزوه، سه مفهوم متفاوت‌اند. در اتصال تبدیلی یا چنددهانه، ابعاد هر سمت یا هر مسیر باید جداگانه مشخص شود تا ترتیب دهانه‌ها و آرایش نصب قابل تشخیص باشد.
در اتصال رزوه‌ای، نام سیستم رزوه و نری یا مادگی بودن آن ضروری است. NPT و گونه‌های BSP را نباید تنها با ظاهر مشابه یا امکان چند دور بسته‌شدن یکسان فرض کرد. در اتصال تیوبی، تفاوت میلی‌متر و اینچ و سازگاری مهره و فرول با سری بدنه بررسی می‌شود. در اتصال جوشی، ضخامت، پخ و هندسهٔ دو سمت نیز وارد انتخاب می‌شوند.
برای نصب روی تجهیز، پنل یا در فضای محدود، طول کلی، فاصلهٔ محورها، شعاع، فضای آچارگیری و دسترسی تعمیراتی را با نقشه مقایسه کنید. تغییر سایز یا افزودن تبدیل ممکن است آرایش و افت فشار را عوض کند. چنین تغییری باید در بررسی فنی ثبت شود، نه اینکه صرفاً برای جاافتادن قطعه در محل اجرا شود.
کاربرد در صنایع و مرز استفاده
این گروه می‌تواند بر اساس مدل انتخابی در مدارهای فرایندی، خدماتی، کنترل یا نمونه‌گیری بررسی شود. نام صنعتی مانند نفت، گاز، پتروشیمی، نیروگاه یا شیمیایی به‌تنهایی شرایط سرویس را مشخص نمی‌کند؛ ترکیب سیال، دما، فشار و نقش واقعی قطعه در همان مدار باید معلوم باشد.
برای تماس مستقیم با محصول غذایی، دارویی یا مسیر با خلوص بالا، الزامات تمیزی، کیفیت سطح، قابلیت شست‌وشو و طراحی اتصال جداگانه بررسی می‌شوند. صرفاً استنلس استیل بودن یک قطعهٔ صنعتی به معنی بهداشتی‌بودن یا تأیید برای همهٔ این کاربردها نیست. در سرویس گاز، بخار یا مادهٔ خطرناک نیز تأیید مناسب‌بودن همان مدل لازم است.
استانداردها و مدارک مرجع انتخاب
| مرجع یا مدرک | نقش در بررسی سفارش |
|---|---|
| ASME B16.34 | در صورت طراحی مدل بر این مبنا، فشارـ‌دما، متریال و الزامات ساخت بررسی شود. |
| استاندارد اتصال | ابعاد فلنج یا رزوه و انتهای جوشی با مشخصات خط تطبیق داده شود. |
| استاندارد آزمون | روش و معیار پذیرش آزمون بدنه و نشیمن طبق قرارداد و مدارک سازنده تعیین شود. |
نام استاندارد، بیان حوزهٔ بررسی است و به معنی گواهی انطباق تمام مدل‌های این صفحه نیست. نسخه و الزامات الزام‌آور باید در سفارش مشخص شوند و مدرک همان کالای تحویلی با آن‌ها تطبیق داده شود. برای محصول سفارشی، نقشه و مشخصات تأییدشده بخش تکمیل‌کنندهٔ درخواست هستند.
نصب، بازبینی و نگهداری
آرایش خطوط ورودی و خروجی، تکیه‌گاه و روش تخلیه باید طبق طراحی حفاظت و دستور همان مدل باشد. تنظیم، آزمون و پلمب از روش مصوب و مدارک سازنده پیروی کند.
پیش از کار، شرایط ایزولاسیون، تخلیهٔ فشار و دما با دستور کار محل تأیید شود. قطعه‌ای که برای تعمیر باز می‌شود ممکن است هنوز سیال یا فشار محبوس داشته باشد. روش اجرایی باید متناسب با نوع ماده و شرایط واقعی سیستم باشد؛ این راهنما جایگزین دستور نصب اختصاصی یا روش مصوب بهره‌برداری نیست.
در اتصال جوشی، روش جوشکاری، صلاحیت مجری، مصرفی جوش و بازرسی مطابق مشخصات پروژه تعیین می‌شوند. در اتصال رزوه‌ای، نوع رزوه و آب‌بند سازگار بررسی می‌شود. در فلنج‌ها، وضعیت گسکت و روش سفت‌کردن پیچ‌ها مهم است. یک روش واحد برای این سه نوع اتصال قابل تعمیم نیست.
پس از مونتاژ، تمیزی مسیر، وضعیت تکیه‌گاه‌ها و روش کنترل نشتی مطابق برنامهٔ راه‌اندازی بررسی شود. در استنلس استیل، ابزار و مواد تمیزکاری نباید آلودگی نامتناسب ایجاد کنند. تمیزکاری، اسیدشویی یا پسیواسیون فقط در صورت نیاز و با روش مناسب همان قطعه و مجموعه انجام می‌شود.
کنترل کیفیت، مدارک و ردیابی کالا
بازرسی تحویل از تطبیق نام، تعداد، کد و علائم شروع می‌شود و سپس ابعاد اتصال، وضعیت سطوح و مدارک بررسی می‌شوند. آسیب رزوه، تغییر شکل سوکت، صدمهٔ سطح فلنج، آلودگی داخلی یا نقص قطعات آب‌بندی باید پیش از نصب مشخص شود. بسته‌بندی سالم به‌تنهایی انطباق فنی تمام ویژگی‌های سفارش را اثبات نمی‌کند.
گواهی متریال یا MTC، وقتی در سفارش الزام شده باشد، باید به محموله و شناسهٔ قابل ردیابی آن مربوط باشد. نام گرید، نتایج و شناسه‌های مدرک با علائم کالا بررسی می‌شوند. PMI برای بررسی ترکیب آلیاژی بر اساس روش آزمون به کار می‌رود؛ قابلیت روش برای تشخیص عناصر و گرید موردنظر باید متناسب با هدف بازرسی باشد.
گزارش متریال، گزارش آزمون فشار و تأییدیهٔ کاربرد، مدارک یکسانی نیستند. داشتن یکی از آن‌ها جای دیگری را نمی‌گیرد. نوع آزمون، دامنه، معیار پذیرش و نیاز به حضور بازرس باید در مشخصات خرید تعیین شود. برای سفارش حساس، برنامهٔ بازرسی و مدارک قابل تحویل را پیش از نهایی‌شدن سفارش توافق کنید.
راهنمای سفارش، مقایسهٔ هزینه و تنظیم درخواست فنی
پیش از مقایسهٔ هزینه، شرح دو پیشنهاد باید از نظر نوع کالا، سایز، متریال، اتصال و مدارک یکسان شود. هزینه کمتر برای قطعه‌ای با گرید، آب‌بند یا استاندارد متفاوت، مقایسهٔ مستقیم همان سفارش نیست. تعداد، شرایط بسته‌بندی، مدارک همراه و محل تحویل نیز در نتیجهٔ استعلام اثر دارند.
اگر سفارش جایگزینی قطعهٔ موجود است، تصویر خوانای پلاک و علائم، کد مدل، نقشه یا ابعاد اندازه‌گیری‌شده را همراه درخواست بفرستید. عکس کلی برای تشخیص قطعی سایز، گرید یا فشار کافی نیست. در صورت نیاز به معادل، ویژگی‌های الزامی و موارد قابل تغییر باید پیش از پیشنهاد جایگزین روشن باشند.
موجودی و زمان تأمین هر ترکیب مدل و سایز جداگانه بررسی می‌شود. ذکر یک خانواده یا برند در سایت به معنی موجودبودن تمام اندازه‌ها یا داشتن همهٔ تأییدیه‌ها نیست. در درخواست پروژه‌ای، نسخهٔ استاندارد موردنیاز و مدارکی مانند گواهی متریال یا گزارش آزمون را از ابتدا مشخص کنید.
جدول اطلاعات موردنیاز برای سفارش
| مشخصهٔ سفارش | نحوهٔ تعیین |
|---|---|
| نام کالا | سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 |
| مدل دقیق | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| سایز ورودی و خروجی | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| فشار تنظیم | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| ظرفیت | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| سیال | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| دما | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| فشار برگشتی | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| مدارک تأیید | مطابق نقشه یا مشخصات تأییدشدهٔ درخواست |
| شرایط سرویس | سیال، فشار و دمای طراحی، شرایط نصب و الزامات بهره‌برداری |
| تعداد و مدارک | تعداد هر قلم، مدارک الزامی و محل تحویل |
شرح درخواست را بر اساس همین جدول کامل کنید. برای بررسی فنی و دریافت پیشنهاد از پترو صنعت پارس پاسارگاد، اطلاعات ناقص را پیش از مقایسهٔ نهایی تکمیل کنید؛ مقدار سایز، ظرفیت یا فشار از روی یک نمونهٔ فرضی برای سفارش واقعی انتخاب نمی‌شود.
پرسش‌های تکمیلی برای نهایی‌کردن انتخاب
آیا نام محصول برای صدور سفارش کافی است؟
خیر. فشار تنظیم، ظرفیت تخلیهٔ موردنیاز، سیال و حالت آن، دما، فشار برگشتی، سطح مؤثر عبور و نوع فنر یا سازوکار را بررسی کنید. سایز ورودی و خروجی، به‌تنهایی ظرفیت تأییدشده را تعیین نمی‌کند.
کدام مشخصات در مقایسهٔ دو مدل تعیین‌کننده‌اند؟
شیر اطمینان صنعتی، ریلیف تناسبی ابزار دقیق و شیر یک‌طرفه کارکرد یکسانی ندارند. در شیر اهرم‌دار نیز وجود اهرم، به معنی مجازبودن آزمون دستی در تمام شرایط نیست.
آیا از روی عکس می‌توان گرید و فشار مجاز را مشخص کرد؟
عکس برای تشخیص اولیهٔ شکل مفید است، اما گرید، حدود کار و جزئیات ابعاد باید با علائم، کد مدل و مدارک مربوط تأیید شوند.
برای جایگزینی قطعهٔ موجود چه چیزی لازم است؟
کد و مشخصات قطعهٔ قبلی، نقشه یا ابعاد، شرایط سیال و الزامات اتصال را اعلام کنید. معادل باید بر اساس ویژگی‌های الزام‌آور بررسی شود، نه صرفاً شباهت ظاهری.
چه مدارکی همراه درخواست اعلام شوند؟
مدارک متریال، آزمون و تأییدیهٔ کاربرد را جداگانه مشخص کنید. نوع و دامنهٔ هر مدرک باید به همین مدل و محموله مربوط باشد.
برای استعلام دقیق چه اطلاعاتی ارسال شود؟
مدل دقیق؛ سایز ورودی و خروجی؛ فشار تنظیم؛ ظرفیت؛ سیال؛ دما؛ فشار برگشتی؛ مدارک تأیید؛ سیال، فشار و دمای طراحی، تعداد و مدارک موردنیاز را نیز اعلام کنید.
۲۱. سوالات متداول
سایز 4×6 اینچ یعنی چه؟
یعنی Inlet چهار اینچ و Outlet شش اینچ است.
CF8M چیست؟
یک Cast Stainless Steel از خانواده 316 است.
آیا Class 150 یعنی فشار 150 psi؟
خیر. Class 150 یک Pressure Rating است و فشار مجاز واقعی به متریال و دما بستگی دارد.
آیا برای محیط خورنده مناسب است؟
نسخه CF8M برای بسیاری از محیط‌های خورنده مناسب است، ولی Compatibility باید براساس سیال واقعی بررسی شود.
آیا Balanced Bellows دارد؟
در برخی Configurationها قابل ارائه است.
آیا برای نفت و گاز قابل استفاده است؟
بله، در صورت انتخاب صحیح Set Pressure، Material، Orifice و Capacity.
برای استعلام چه اطلاعاتی لازم است؟
Type، Size، Orifice، Set Pressure، Material، Class، Seat، Fluid، Temperature و Required Capacity.
۲۲. جمع‌بندی
سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 یک شیر اطمینان صنعتی مناسب برای حفاظت تجهیزات و خطوط فرآیندی در برابر Overpressure است. متریال SA351 CF8M / 1.4408 از خانواده Stainless Steel 316، مقاومت مناسبی در برابر بسیاری از محیط‌های خورنده ایجاد می‌کند و این محصول را برای صنایع نفت، گاز، پتروشیمی و شیمیایی مناسب می‌سازد.
برای انتخاب صحیح این شیر، فقط سایز 4×6 و Class 150 کافی نیست و باید Orifice، Set Pressure، Required Capacity، Back Pressure، Temperature، Seat و Material نیز به‌صورت دقیق بررسی شوند.
پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان LESER، شیرآلات صنعتی و تجهیزات پایپینگ، امکان بررسی و تأمین سیفتی ولو فلنج‌دار استنلس استیل LESER سایز 4×6 اینچ Class 150 را براساس Datasheet، Nameplate و مشخصات فنی پروژه فراهم می‌کند.
برای فروش، سفارش و استعلام هزینه سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
دسته‌بندی این محصول: شیر اطمینان فلنج دار و دنده ای
محصولات هم‌گروه برای مقایسهٔ مشخصات
- شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ
- شیر اطمینان فلنج‌دار LESER آلمان سایز 1 اینچ کلاس 150
- شیر اطمینان فلنج‌دار کربن استیل LESER آلمان مدل 441 سایز 3/4 اینچ
- شیر اطمینان دنده ای LESER آلمان سایز 1×1½ اینچ
- سیفتی ریلیف ولو فلنج دار LESER مدل 4332.4152 سایز 1 اینچ
- سیفتی ریلیف ولو LESER فلنج دار مدل 4412.4812 سایز 1×2 اینچ
برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
مشاورهٔ فنی و سفارش سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 از پترو صنعت پارس پاسارگاد
کارشناسان پترو صنعت پارس پاسارگاد آماده‌اند با بررسی مشخصات فنی و شرایط کاری پروژه، شما را در انتخاب سیفتی ولو فلنج‌دار استنلس استیل LESER آلمان سایز 4×6 اینچ کلاس 150 متناسب با نیازتان همراهی کنند. برای انتخاب دقیق، اطلاعاتی مانند کاربرد، سایز، متریال، فشار و دمای کاری، نوع اتصال و مدارک موردنیاز را با کارشناسان ما در میان بگذارید تا گزینه‌های قابل تأمین بر اساس درخواست شما بررسی شوند.
برای استعلام هزینه روز، بررسی موجودی، دریافت مشاورهٔ تخصصی و ثبت سفارش، مشخصات کالا و تعداد موردنیاز را برای تیم فروش پترو صنعت پارس پاسارگاد ارسال کنید. با مشاوران شرکت تماس بگیرید.
راهنمای استعلام و ثبت درخواست
برای خرید این محصول، نام کامل یا کد کالا، مشخصات فنی و تعداد موردنیاز را در فرم درخواست درج کنید تا انتخاب پیشنهادی با نیاز پروژه تطبیق داده شود.
برای بررسی قیمت، مشخصات و مقدار سفارش را همراه با مدارک درخواستی اعلام کنید؛ مقایسه پیشنهادها باید با شرایط فنی، اقلام همراه و محل تحویل یکسان انجام شود.
امکان تأمین و زمان تحویل هر مدل پس از بررسی درخواست مشخص می‌شود. پیش از نهایی‌کردن سفارش، موجودی، برند پیشنهادی و شرایط ارسال را با کارشناسان پترو صنعت پارس پاسارگاد هماهنگ کنید.
برای اطلاع از شرایط فروش و هماهنگی صدور پیشنهاد، اطلاعات پروژه و شیوهٔ تحویل موردنظر را با کارشناسان شرکت در میان بگذارید؛ مشخصات سفارش باید در پیشنهاد نهایی روشن باشد.
برای دریافت لیست قیمت متناسب با درخواست، سایز یا مدل و تعداد هر ردیف را جداگانه در فرم وارد کنید تا اقلام قابل ارائه بررسی شوند. با مشاوران شرکت تماس بگیرید.
