شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ یکی از تجهیزات تخصصی حفاظت فشار برای خطوط و تجهیزات صنعتی در سرویس‌هایی است که علاوه بر کنترل Overpressure، مقاومت مناسب در برابر خوردگی اهمیت دارد. این Safety Valve با رسیدن فشار سیستم به مقدار تنظیم‌شده، به‌صورت خودکار باز می‌شود و با تخلیه کنترل‌شده سیال، از افزایش غیرمجاز فشار و آسیب احتمالی به مخازن، خطوط لوله و تجهیزات فرآیندی جلوگیری می‌کند.

ترکیب بدنه استنلس استیل خانواده 316، اتصال فلنج‌دار و ساختار Spring Loaded باعث شده این گروه از شیرهای LESER برای بسیاری از کاربردهای صنایع نفت، گاز، پتروشیمی، شیمیایی و تأسیسات فرآیندی مناسب باشند. عبارت 1×2 اینچ باید هنگام سفارش با Datasheet یا Nameplate کنترل شود تا سایز دقیق Inlet و Outlet مشخص باشد. همچنین Set Pressure، Pressure Class، Orifice، ظرفیت تخلیه، دمای کاری، Back Pressure، متریال Trim و نوع Seat باید متناسب با شرایط واقعی سیستم انتخاب شوند.

۱. معرفی شیر اطمینان استیل LESER

این محصول نوعی Safety Valve / Pressure Relief Valve با اتصال فلنجی است که برای حفاظت از سیستم در برابر افزایش فشار بیش از حد مجاز استفاده می‌شود.

شیر در شرایط عادی بسته باقی مانده و در زمان Overpressure به‌صورت خودکار وارد عمل می‌شود.

۲. مشخصات فنی کلی شیر LESER سایز 1×2 اینچ

۳. استنلس استیل 316

استنلس استیل 316 از متریال‌های پرکاربرد در تجهیزات صنعتی مقاوم در برابر خوردگی است.

وجود مولیبدن در خانواده 316 باعث بهبود مقاومت خوردگی در بسیاری از محیط‌ها نسبت به گریدهای معمول خانواده 304 می‌شود.

۴. CF8M چیست؟

در Safety Valveهای ریختگی ممکن است روی Body عبارت CF8M مشاهده شود.

CF8M یک گرید ریختگی استنلس استیل از خانواده 316 است و در بسیاری از شیرآلات صنعتی استفاده می‌شود.

۵. تفاوت 316 و CF8M

316 معمولاً برای محصولات Wrought به‌کار می‌رود، در حالی که CF8M نام متریال Cast Stainless Steel مرتبط با خانواده 316 است.

بنابراین در شیرهای ریختگی استفاده از عبارت CF8M روی بدنه طبیعی است.

۶. متریال 1.4408

در سیستم نام‌گذاری اروپایی، 1.4408 یکی از متریال‌های ریختگی استنلس استیل مرتبط با خانواده 316 است.

این متریال در برخی Safety Valveهای LESER استفاده می‌شود.

۷. مقاومت در برابر خوردگی

یکی از مزایای مهم بدنه استیل 316، مقاومت مناسب در بسیاری از محیط‌های صنعتی خورنده است.

این ویژگی می‌تواند طول عمر شیر را در سرویس مناسب افزایش دهد.

۸. محدودیت مقاومت خوردگی

استنلس استیل 316 در برابر همه مواد شیمیایی مقاوم نیست.

برای سیالات بسیار خورنده باید Compatibility دقیق متریال بررسی شود.

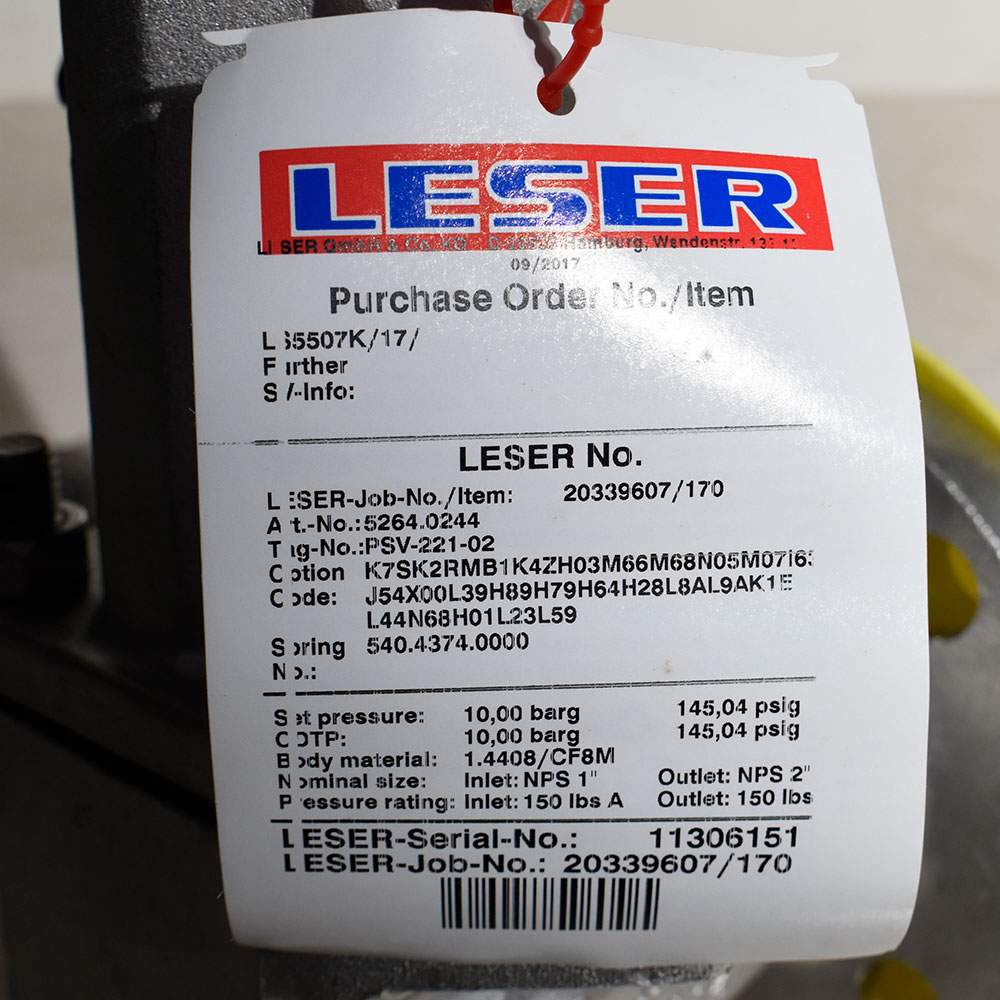

۹. سایز 1×2 اینچ

عبارت 1×2 اینچ معمولاً برای بیان ترکیب سایز ورودی و خروجی شیر استفاده می‌شود.

اما ترتیب دقیق Inlet و Outlet باید از مدل یا Nameplate محصول تأیید شود.

۱۰. چرا Outlet ممکن است بزرگ‌تر باشد؟

در بسیاری از Safety Valveها خروجی از ورودی بزرگ‌تر طراحی می‌شود.

این ساختار می‌تواند به عبور مناسب سیال تخلیه‌شده و کاهش محدودیت در مسیر خروجی کمک کند.

۱۱. اهمیت سایز Inlet

Inlet Size باید با Nozzle و اتصال تجهیز حفاظت‌شونده تطابق داشته باشد.

کاهش نامناسب قطر ورودی می‌تواند افت فشار ایجاد کند.

۱۲. اهمیت سایز Outlet

Outlet باید بتواند Relief Flow را بدون ایجاد Back Pressure غیرمجاز منتقل کند.

بنابراین سایز خروجی بخش مهم طراحی سیستم تخلیه است.

۱۳. عملکرد Safety Valve

در شرایط عادی، Spring باعث قرار گرفتن Disc روی Seat می‌شود.

این وضعیت مسیر عبور سیال را بسته نگه می‌دارد.

۱۴. افزایش فشار سیستم

با افزایش فشار، نیروی سیال روی Disc بیشتر می‌شود.

هنگامی که فشار به مقدار تنظیم‌شده برسد، تعادل نیرو تغییر می‌کند.

۱۵. باز شدن شیر

در Set Pressure، Disc از Seat فاصله گرفته و مسیر Relief باز می‌شود.

مقدار سیال موردنیاز از سیستم تخلیه می‌شود.

۱۶. کاهش فشار

با خروج سیال، فشار سیستم کاهش پیدا می‌کند.

این عملکرد از ادامه افزایش غیرمجاز فشار جلوگیری می‌کند.

۱۷. بسته شدن مجدد

پس از کاهش فشار تا محدوده مشخص، Spring مجدداً Disc را روی Seat قرار می‌دهد.

به این مرحله Reseating گفته می‌شود.

۱۸. Set Pressure چیست؟

Set Pressure فشاری است که Safety Valve برای شروع عملکرد در آن تنظیم شده است.

این مشخصه باید هنگام سفارش دقیقاً اعلام شود.

۱۹. Set Pressure و سایز شیر

سایز 1×2 اینچ به‌تنهایی هیچ اطلاعات دقیقی درباره Set Pressure ارائه نمی‌کند.

یک سایز مشخص می‌تواند با Pressure Settingهای مختلف تولید شود.

۲۰. Working Pressure

Working Pressure فشار عادی سیستم هنگام بهره‌برداری است.

این فشار باید به‌گونه‌ای انتخاب شود که شیر در شرایط نرمال عملکرد ناخواسته نداشته باشد.

۲۱. Design Pressure

Design Pressure یکی از پارامترهای اصلی مهندسی در انتخاب شیر اطمینان است.

این مقدار در کنار MAWP و Set Pressure بررسی می‌شود.

۲۲. MAWP

MAWP مخفف Maximum Allowable Working Pressure است.

فشار تنظیم Safety Valve باید با MAWP تجهیز حفاظت‌شونده هماهنگ باشد.

۲۳. Overpressure

Overpressure افزایش فشار بالاتر از Set Pressure در شرایط Relief است.

مقدار مجاز آن براساس استاندارد و نوع سرویس تعیین می‌شود.

۲۴. Blowdown

Blowdown اختلاف بین فشار باز شدن و فشار بسته شدن مجدد Safety Valve است.

این مشخصه روی عملکرد پایدار شیر اثر دارد.

۲۵. Accumulation

Accumulation میزان افزایش فشار تجهیز تحت حفاظت در زمان Relief است.

محدوده آن باید مطابق Code طراحی بررسی شود.

۲۶. مکانیزم Direct Spring Loaded

در بسیاری از مدل‌های LESER، Spring مستقیماً نیروی بسته نگه داشتن Disc را تأمین می‌کند.

این طراحی به نیروی خارجی مانند برق نیاز ندارد.

۲۷. Spring

Spring یکی از قطعات اصلی Safety Valve است.

Spring Range باید با فشار تنظیم موردنیاز سازگار باشد.

۲۸. Disc

Disc قطعه متحرک اصلی شیر است که مسیر Relief را باز و بسته می‌کند.

سلامت سطح آن برای آب‌بندی اهمیت دارد.

۲۹. Seat

Seat سطح تماس Disc در حالت بسته است.

کیفیت Seat بر میزان Leakage و عملکرد شیر اثر مستقیم دارد.

۳۰. Nozzle

Nozzle مسیر ورود سیال به شیر را تشکیل می‌دهد.

طراحی Nozzle و قطر مؤثر جریان در تعیین Capacity اهمیت دارند.

۳۱. Stem

Stem نیرو را بین Spring و Disc منتقل می‌کند.

هم‌راستایی مناسب Stem برای عملکرد دقیق شیر ضروری است.

۳۲. Guide

Guide حرکت Disc و Stem را هدایت می‌کند.

وجود سایش یا رسوب در این قسمت می‌تواند عملکرد شیر را مختل کند.

۳۳. Bonnet

Bonnet مجموعه Spring و اجزای بالایی Safety Valve را محافظت می‌کند.

نوع Bonnet براساس Series و Service متفاوت است.

۳۴. اجزای اصلی

اجزای اصلی بسته به مدل شامل:

Body

Nozzle

Disc

Seat

Stem

Guide

Spring

Bonnet

Adjusting Screw

Cap

Inlet Flange

Outlet Flange

هستند.

۳۵. Orifice چیست؟

Orifice سطح مؤثر جریان داخل Safety Valve است.

این مشخصه ارتباط مستقیمی با ظرفیت تخلیه دارد.

۳۶. سایز اتصال و Orifice

سایز Connection با Orifice یکسان نیست.

به همین دلیل نمی‌توان Capacity را فقط از روی عبارت 1×2 اینچ تعیین کرد.

۳۷. Relief Capacity

Relief Capacity مقدار سیالی است که Safety Valve در شرایط مشخص قادر به تخلیه آن است.

این مقدار باید با Required Relief Load سیستم برابر یا بیشتر باشد.

۳۸. عوامل مؤثر بر ظرفیت

موارد مهم عبارت‌اند از:

Set Pressure

Relieving Pressure

Orifice

Temperature

Fluid

Density

Molecular Weight

Back Pressure

۳۹. Oversizing

انتخاب شیر بیش از حد بزرگ می‌تواند باعث Chattering و عملکرد ناپایدار شود.

بنابراین ظرفیت بیشتر همیشه مزیت محسوب نمی‌شود.

۴۰. Undersizing

اگر شیر ظرفیت کافی نداشته باشد، فشار سیستم ممکن است پس از باز شدن همچنان افزایش پیدا کند.

این وضعیت می‌تواند بسیار خطرناک باشد.

۴۱. اتصال فلنج‌دار

Flanged Connection برای سرویس‌های صنعتی فرآیندی گزینه‌ای متداول است.

اتصال فلنجی امکان نصب و تعمیرات مناسب را فراهم می‌کند.

۴۲. استاندارد فلنج

LESER در سری‌های مختلف Safety Valve، اتصالات فلنجی مطابق استانداردهای صنعتی مختلف ارائه می‌کند.

استاندارد دقیق باید براساس مدل مشخص شود.

۴۳. ASME B16.5

در مدل‌های ANSI / ASME، اتصال فلنجی می‌تواند مطابق ASME B16.5 باشد.

Pressure Class باید با سیستم Piping تطابق داشته باشد.

۴۴. DIN EN 1092

در مدل‌های DIN، Flanged Connection می‌تواند براساس DIN EN 1092 ارائه شود.

DN و PN باید هنگام سفارش کنترل شوند.

۴۵. Pressure Class

علاوه بر سایز 1×2 اینچ باید Rating فلنج اعلام شود.

برای مثال بسته به Series ممکن است کلاس‌های مختلفی مورد استفاده قرار گیرند.

۴۶. Facing فلنج

Facing می‌تواند براساس استاندارد و سفارش متفاوت باشد.

مواردی مانند RF یا سایر سطوح آب‌بندی باید با خط تطابق داشته باشند.

۴۷. Gasket

Gasket بین فلنج‌ها باید با:

Pressure

Temperature

Fluid

Facing

Material

سازگار باشد.

۴۸. Stud Bolt

پیچ و مهره فلنج باید با Pressure Class و استاندارد اتصال هماهنگ باشد.

بستن صحیح پیچ‌ها از ایجاد Leakage جلوگیری می‌کند.

۴۹. کاربرد در سیالات خورنده

یکی از دلایل انتخاب Stainless Steel 316، استفاده در محیط‌هایی است که Carbon Steel مقاومت کافی در برابر خوردگی ندارد.

۵۰. صنایع شیمیایی

Safety Valve استنلس استیل می‌تواند برای بسیاری از خطوط صنایع شیمیایی استفاده شود.

Compatibility دقیق باید براساس ترکیب شیمیایی سیال بررسی شود.

۵۱. صنایع پتروشیمی

در واحدهای پتروشیمی، تجهیزات استنلس استیل برای سرویس‌های مختلف خورنده و فرآیندی کاربرد دارند.

۵۲. صنایع نفت

این شیر می‌تواند برای حفاظت تجهیزات تحت فشار در برخی خطوط نفتی و واحدهای فرآیندی مورد استفاده قرار گیرد.

۵۳. صنایع گاز

در Gas Service باید Material Compatibility، Set Pressure و Required Capacity بررسی شوند.

۵۴. پالایشگاه

کاربردهای احتمالی شامل حفاظت از:

Pressure Vessel

Separator

Heat Exchanger

Process Line

Compressor

Reactor

است.

۵۵. کاربرد در Steam

برخی Seriesهای LESER برای Steam Service طراحی شده‌اند.

مناسب بودن مدل 316 باید براساس دمای بخار و شرایط فشار بررسی شود.

۵۶. کاربرد در Gas Service

در گازها، پارامترهایی مانند Molecular Weight و Compressibility در محاسبه ظرفیت تأثیر دارند.

۵۷. کاربرد در Vapor Service

برای Vapor نیز مشخصات واقعی فشار و دما باید در Datasheet درج شوند.

۵۸. کاربرد در Liquid Service

برخی LESER Safety Valveها برای Liquid Service نیز مناسب هستند.

برای مایعات باید Density و Viscosity نیز بررسی شوند.

۵۹. سرویس‌های دمای پایین

LESER دارای Configurationهایی برای Low Temperature و Cryogenic Service است.

اما متریال دقیق هر مدل باید بررسی شود.

۶۰. سرویس‌های دمای بالا

در High Temperature Service نیز Temperature Rating تمام اجزای شیر اهمیت دارد.

متریال 316 به‌تنهایی تأییدکننده مناسب بودن شیر برای هر دمایی نیست.

۶۱. Back Pressure چیست؟

Back Pressure فشار موجود در سمت Outlet Safety Valve است.

این فشار می‌تواند عملکرد شیر را تحت تأثیر قرار دهد.

۶۲. Built-Up Back Pressure

این فشار هنگام Relief و در اثر مقاومت مسیر Discharge ایجاد می‌شود.

طراحی Outlet Line روی آن تأثیر مستقیم دارد.

۶۳. Superimposed Back Pressure

این فشار پیش از باز شدن Safety Valve در خروجی وجود دارد.

ممکن است ثابت یا متغیر باشد.

۶۴. Conventional Design

در Conventional Safety Valve، Back Pressure می‌تواند روی عملکرد شیر تأثیر قابل‌توجهی داشته باشد.

۶۵. Balanced Bellows

در برخی مدل‌های LESER امکان استفاده از Balanced Bellows وجود دارد.

Bellows می‌تواند اثر Back Pressure روی عملکرد Safety Valve را کاهش دهد.

۶۶. مزیت Bellows در محیط خورنده

Bellows علاوه بر عملکرد مربوط به Back Pressure، در برخی Configurationها می‌تواند اجزای داخلی را از تماس مستقیم با سیال فرآیندی جدا کند.

نوع و کاربرد دقیق آن باید براساس مدل تأیید شود.

۶۷. متریال Bellows

در برخی مدل‌های LESER از Stainless Steel یا آلیاژهای خاص برای Bellows استفاده می‌شود.

انتخاب متریال به شرایط سرویس بستگی دارد.

۶۸. Metal Seat

Metal Seat برای بسیاری از سرویس‌های صنعتی مناسب است.

این نوع Seat معمولاً برای محدوده گسترده‌تری از دما قابل بررسی است.

۶۹. Soft Seat

Soft Seat در برخی Configurationها برای دستیابی به Seat Tightness بهتر استفاده می‌شود.

متریال آن باید با Fluid و Temperature سازگار باشد.

۷۰. Seat Tightness

میزان Leakage مجاز باید مطابق استاندارد و Specification پروژه تعیین شود.

نباید بدون بررسی مدل عبارت Zero Leakage در نظر گرفته شود.

۷۱. API 527

در برخی پروژه‌ها API 527 برای بررسی Seat Tightness Pressure Relief Valve مورد استفاده قرار می‌گیرد.

۷۲. API 520

API 520 یکی از مراجع مهم مهندسی برای Selection و Sizing شیرهای Pressure Relief است.

۷۳. API 526

LESER دارای Safety Valveهای سری API است که برای انطباق با الزامات API 526 طراحی شده‌اند.

۷۴. سری API LESER

در خانواده API برند LESER، ورودی‌ها در سایزهای صنعتی مختلف از جمله 1 اینچ به بالا ارائه می‌شوند.

Configuration دقیق باید براساس Orifice و Pressure Class انتخاب شود.

۷۵. ASME

برخی LESER Safety Valveها دارای Certification مرتبط با ASME هستند.

نیاز پروژه باید هنگام سفارش اعلام شود.

۷۶. DIN EN ISO 4126

LESER مدل‌هایی مطابق الزامات DIN EN ISO 4126 عرضه می‌کند.

نوع Approval باید با Series دقیق تطابق داده شود.

۷۷. AD 2000

در پروژه‌های اروپایی ممکن است AD 2000 Requirement مطرح باشد.

این مشخصه باید در RFQ درج شود.

۷۸. PED

برای تجهیزات تحت فشار در پروژه‌های مربوطه، PED Certification ممکن است موردنیاز باشد.

۷۹. متریال SA 351 CF8M

در برخی Safety Valveهای LESER با بدنه استنلس استیل، SA 351 CF8M به‌عنوان Body Material ارائه می‌شود.

این گرید در خانواده Cast 316 قرار می‌گیرد.

۸۰. مزیت CF8M

CF8M ترکیبی از:

مقاومت مکانیکی مناسب

قابلیت Casting

مقاومت خوردگی مطلوب در بسیاری از محیط‌ها

را فراهم می‌کند.

۸۱. تفاوت CF8M و CF3M

CF3M از نظر ترکیب کربن پایین‌تر بوده و به خانواده 316L نزدیک‌تر است.

مدل دقیق باید از Marking روی Body یا Datasheet مشخص شود.

۸۲. انتخاب 316 یا 316L

برای برخی سرویس‌های خاص ممکن است 316L نسبت به 316 ترجیح داده شود.

این انتخاب باید براساس Specification و شرایط خوردگی یا جوشکاری انجام شود.

۸۳. مزیت نسبت به Carbon Steel

در محیط مناسب، Stainless Steel 316 نسبت به Carbon Steel مقاومت خوردگی بالاتری ارائه می‌دهد.

این موضوع می‌تواند نیاز به تعمیر یا تعویض زودهنگام را کاهش دهد.

۸۴. آیا 316 برای آب شور مناسب است؟

316 مقاومت مناسبی در بسیاری از محیط‌های کلریدی نسبت به 304 دارد، اما در غلظت بالا، دمای زیاد یا محیط‌های دریایی شدید همچنان امکان Pitting و Crevice Corrosion وجود دارد.

انتخاب باید مهندسی انجام شود.

۸۵. آیا 316 برای اسید مناسب است؟

این موضوع کاملاً به نوع اسید، غلظت و دما بستگی دارد.

عبارت Stainless Steel 316 به‌تنهایی برای تأیید Chemical Compatibility کافی نیست.

۸۶. Corrosion Allowance

در تجهیزات استنلس استیل معمولاً فلسفه انتخاب متریال با Carbon Steel متفاوت است.

با این حال الزامات پروژه باید رعایت شوند.

۸۷. NACE Service

اگر سیال دارای H2S باشد، باید NACE Requirement و محدودیت‌های متریال بررسی شوند.

316 بودن بدنه به‌تنهایی به معنی تأیید خودکار برای هر Sour Service نیست.

۸۸. نصب صحیح

هنگام نصب شیر باید:

Inlet و Outlet صحیح تشخیص داده شوند.

فلنج‌ها Alignment مناسب داشته باشند.

Gasket صحیح انتخاب شود.

Stud Boltها یکنواخت بسته شوند.

تنش Pipe به Body وارد نشود.

۸۹. موقعیت نصب

موقعیت نصب باید مطابق دستورالعمل مدل LESER باشد.

بسیاری از Direct Spring Loaded Safety Valveها در حالت عمودی نصب می‌شوند.

۹۰. خط ورودی

Inlet Line باید کوتاه و بدون محدودیت غیرضروری باشد.

افت فشار زیاد در ورودی می‌تواند عملکرد Safety Valve را ناپایدار کند.

۹۱. خط خروجی

Outlet Line باید ظرفیت لازم برای تخلیه را داشته باشد.

مسیر نامناسب می‌تواند Back Pressure بیش از حد ایجاد کند.

۹۲. ساپورت خروجی

وزن لوله تخلیه نباید مستقیماً به شیر منتقل شود.

در صورت نیاز باید Support جداگانه نصب شود.

۹۳. تخلیه ایمن سیال

Outlet باید به محل ایمن هدایت شود، به‌خصوص در سرویس‌های:

سمی

خورنده

قابل اشتعال

داغ

بخار

گاز پرفشار

۹۴. تمیزی خط

وجود ذرات خارجی می‌تواند بین Seat و Disc قرار گرفته و Leakage ایجاد کند.

تمیزکاری سیستم قبل از راه‌اندازی اهمیت دارد.

۹۵. خوردگی داخلی

حتی Stainless Steel ممکن است در بعضی فرآیندها دچار خوردگی شود.

بازرسی دوره‌ای اجزای داخلی توصیه می‌شود.

۹۶. Leakage شیر

دلایل احتمالی نشتی عبارت‌اند از:

Foreign Particle

Seat Damage

Disc Damage

خوردگی

Working Pressure بالا

Misalignment

۹۷. Chattering

Chattering به باز و بسته شدن سریع و متوالی Safety Valve گفته می‌شود.

این شرایط می‌تواند به Seat و Disc آسیب وارد کند.

۹۸. دلایل Chattering

دلایل متداول شامل:

Oversizing

Pressure Drop زیاد در Inlet

Back Pressure نامناسب

Sizing اشتباه

نوسان فشار سیستم

است.

۹۹. تست Set Pressure

Set Pressure باید با تجهیزات Calibration مناسب بررسی شود.

تنظیم دستی و تجربی روی خط توصیه نمی‌شود.

۱۰۰. تست Seat Leakage

پس از تعمیر یا تنظیم، Seat Tightness باید براساس روش مناسب کنترل شود.

۱۰۱. سرویس دوره‌ای

Maintenance می‌تواند شامل بررسی:

Body

Nozzle

Disc

Seat

Spring

Stem

Guide

Bellows

Gasket

باشد.

۱۰۲. علائم نیاز به تعمیر

مواردی مانند:

نشتی مداوم

باز شدن زودهنگام

عدم باز شدن

Reseating نامناسب

خوردگی

Chattering

نیاز به بررسی تخصصی دارند.

۱۰۳. Nameplate

پلاک شیر LESER اطلاعات بسیار مهمی برای شناسایی محصول دارد.

این اطلاعات باید قبل از سفارش Replacement ثبت شوند.

۱۰۴. اطلاعات Nameplate

ممکن است شامل:

LESER

Type

Serial Number

DN / NPS

Set Pressure

Orifice

Material

Approval

باشد.

۱۰۵. Marking روی بدنه

روی Body ممکن است اطلاعات متریال مانند:

CF8M

Material Number

Pressure Rating

درج شده باشد.

۱۰۶. تشخیص LESER اصل

برای بررسی اصالت بهتر است موارد زیر کنترل شوند:

LESER Nameplate

Manufacturer Marking

Serial Number

Type Number

Set Pressure

Body Marking

کیفیت Casting

مدارک فنی

۱۰۷. اهمیت اصالت محصول

Safety Valve مستقیماً با ایمنی تجهیزات تحت فشار مرتبط است.

به همین دلیل اصالت و سلامت فنی محصول اهمیت بسیار بالایی دارد.

۱۰۸. Replacement شیر موجود

برای جایگزینی Safety Valve قبلی باید مشخصات زیر تطبیق داده شوند:

Manufacturer

Type

Inlet Size

Outlet Size

Set Pressure

Pressure Class

Orifice

Material

Seat

Capacity

۱۰۹. سفارش براساس عکس

اگر محصول موجود در خط قرار دارد، ارسال تصاویر واضح از:

Nameplate

Body Marking

Inlet

Outlet

Bonnet

به شناسایی دقیق کمک می‌کند.

۱۱۰. مدارک فنی

بسته به پروژه می‌توان مواردی مانند:

Datasheet

Material Certificate

Test Certificate

Set Pressure Certificate

Declaration of Conformity

Inspection Documentation

را بررسی کرد.

۱۱۱. قیمت شیر اطمینان استیل 316 LESER

قیمت شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ به Configuration کامل محصول بستگی دارد.

۱۱۲. عوامل مؤثر بر قیمت

مهم‌ترین عوامل عبارت‌اند از:

LESER Type

Set Pressure

Inlet / Outlet Size

Pressure Class

Orifice

Body Material

Trim Material

Seat Type

Bellows

Certification

Quantity

۱۱۳. تأثیر متریال 316 بر قیمت

بدنه Stainless Steel 316 معمولاً نسبت به Carbon Steel هزینه بالاتری دارد.

این اختلاف به دلیل متریال و فرآیند تولید است.

۱۱۴. تأثیر Pressure Class

افزایش Pressure Rating معمولاً باعث تغییر طراحی Body و Flange می‌شود و می‌تواند قیمت را افزایش دهد.

۱۱۵. تأثیر Set Pressure

Set Pressure روی Spring Range و Configuration شیر تأثیر دارد.

فشار تنظیم باید هنگام استعلام اعلام شود.

۱۱۶. تأثیر Bellows

مدل‌های Balanced Bellows دارای اجزای اضافی هستند و شرایط تأمین متفاوتی دارند.

۱۱۷. خرید شیر اطمینان LESER

برای خرید صحیح بهتر است مشخصات زیر ارائه شوند:

Brand: LESER

Country: Germany

Material: Stainless Steel 316 / CF8M

Size: 1×2"

Type / Model

Pressure Class

Set Pressure

Orifice

Fluid

Temperature

Quantity

۱۱۸. اطلاعات لازم برای RFQ

RFQ حرفه‌ای بهتر است شامل:

Tag Number

Manufacturer

Type

Inlet Size

Outlet Size

Pressure Class

Set Pressure

Operating Pressure

Design Pressure

Relieving Temperature

Required Capacity

Fluid

Back Pressure

Material

Certification

باشد.

۱۱۹. سفارش پروژه‌ای

امکان بررسی سفارش براساس:

RFQ

MTO

BOQ

Valve Datasheet

Equipment Datasheet

Technical Specification

Purchase Requisition

وجود دارد.

۱۲۰. اشتباهات رایج هنگام خرید

برخی اشتباهات مهم عبارت‌اند از:

خرید فقط براساس عنوان 1×2 اینچ

مشخص نکردن ترتیب Inlet و Outlet

عدم اعلام Set Pressure

اعلام نکردن Pressure Class

اشتباه گرفتن 316 با 316L

عدم بررسی CF8M

نادیده گرفتن Orifice

مشخص نکردن Relief Capacity

عدم بررسی Fluid

نادیده گرفتن Temperature و Back Pressure

۱۲۱. سوالات متداول درباره شیر اطمینان LESER استیل 316

شیر اطمینان LESER چه وظیفه‌ای دارد؟
برای تخلیه فشار اضافی و حفاظت تجهیزات در برابر Overpressure استفاده می‌شود.

LESER ساخت کدام کشور است؟
LESER یک برند آلمانی تخصصی در زمینه Safety Valve است.

بدنه این محصول چیست؟
در مدل موردنظر بدنه از خانواده Stainless Steel 316 است و در مدل‌های ریختگی ممکن است CF8M یا 1.4408 باشد.

CF8M همان 316 است؟
CF8M یک گرید Cast Stainless Steel از خانواده 316 است که در ساخت بدنه بسیاری از شیرهای صنعتی استفاده می‌شود.

1×2 اینچ یعنی چه؟
معمولاً نشان‌دهنده ترکیب سایز Inlet و Outlet است، اما ترتیب دقیق باید از Datasheet تأیید شود.

آیا خروجی می‌تواند از ورودی بزرگ‌تر باشد؟
بله. در بسیاری از Safety Valveها Outlet بزرگ‌تر از Inlet طراحی می‌شود.

آیا 316 در برابر خوردگی مقاوم است؟
بله، در بسیاری از محیط‌های صنعتی مقاومت خوبی دارد، اما برای همه مواد شیمیایی مناسب نیست.

آیا 316 از 304 مقاوم‌تر است؟
در بسیاری از محیط‌های حاوی کلراید، خانواده 316 مقاومت خوردگی بهتری نسبت به 304 دارد.

آیا برای اسید مناسب است؟
نوع اسید، غلظت و دما باید مشخص شود؛ 316 برای همه اسیدها مناسب نیست.

آیا برای بخار قابل استفاده است؟
مدل‌های مناسب LESER برای Steam Service وجود دارند، اما Temperature و Series باید تأیید شوند.

آیا برای گاز مناسب است؟
بله، بسیاری از Seriesها برای Gas و Vapor Service قابل انتخاب هستند.

آیا سایز 1×2 اینچ ظرفیت شیر را مشخص می‌کند؟
خیر. Orifice و شرایط Relief نیز باید محاسبه شوند.

آیا شیر به برق نیاز دارد؟
مدل Direct Spring Loaded به برق نیاز ندارد.

آیا شیر نیاز به کالیبراسیون دارد؟
بله. Set Pressure و Seat Tightness باید طبق برنامه نگهداری بررسی شوند.

قیمت شیر LESER استیل چگونه تعیین می‌شود؟
براساس Type، Set Pressure، Orifice، Pressure Class، Material، Seat، Bellows، مدارک و تعداد تعیین می‌شود.

۱۲۲. جمع‌بندی

شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ گزینه‌ای تخصصی برای حفاظت از تجهیزات تحت فشار در سرویس‌هایی است که علاوه بر عملکرد مطمئن Pressure Relief، مقاومت در برابر خوردگی اهمیت دارد. بدنه از خانواده Stainless Steel 316 و در برخی مدل‌های ریختگی با مشخصه SA 351 CF8M / 1.4408، اتصال Flanged و مکانیزم Spring Loaded، این شیر را برای بسیاری از کاربردهای فرآیندی صنعتی مناسب می‌کند.

برای انتخاب صحیح نباید تنها به سایز 1×2 اینچ و متریال 316 اکتفا کرد. مشخصات LESER Type، ترتیب Inlet و Outlet، Set Pressure، Pressure Class، Orifice، Required Relief Capacity، Working Pressure، Design Pressure، Temperature، نوع سیال، Back Pressure، Seat Material و Bellows Option باید قبل از سفارش بررسی شوند.

پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان، شیرآلات صنعتی، تجهیزات پایپینگ و تجهیزات کنترل فشار، امکان بررسی و تأمین شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ اصل را براساس Datasheet، Nameplate، Type Number، Set Pressure و شرایط فنی پروژه فراهم می‌کند.

برای خرید و استعلام قیمت شیر اطمینان فلنج‌دار استنلس استیل 316 LESER آلمان سایز 1×2 اینچ و انتخاب مدل مناسب براساس فشار، دما، ظرفیت تخلیه، نوع سیال و شرایط خوردگی، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
