فروش شیر اطمینان فلنجدار LESER آلمان مدل 4412.4812 سایز 1×2 اینچ | حفاظت مطمئن در برابر افزایش فشار
شیر اطمینان فلنجدار LESER آلمان مدل 4412.4812 سایز 1×2 اینچ یک Safety Valve صنعتی از خانواده High Performance Type 441 است که برای حفاظت خطوط، مخازن تحت فشار و تجهیزات فرآیندی در برابر افزایش غیرمجاز فشار طراحی شده است. این مدل با ساختار Spring Loaded، Full Lift و Full Nozzle در زمان رسیدن فشار سیستم به Set Pressure باز شده و فشار اضافی را بهصورت کنترلشده تخلیه میکند.
کد دقیق 4412.4812 یکی از Article Numberهای رسمی LESER برای شیر Type 441 با سایز 1×2 اینچ، بدنه کربن استیل 1.0619 / SA216 WCB و Bonnet بسته است. قطر واقعی Orifice در این سایز حدود 23 میلیمتر و سطح واقعی عبور جریان حدود 416 میلیمتر مربع است.
مشخصات کلیدی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | Safety Valve / Pressure Relief Valve |
| برند | LESER |
| کشور برند | آلمان |
| سری | Type 441 |
| Article Number | 4412.4812 |
| خانواده | High Performance |
| نوع عملکرد | Spring Loaded |
| طراحی | Full Lift / Full Nozzle |
| سایز | 1×2 اینچ |
| سایز ورودی | 1 اینچ |
| سایز خروجی | 2 اینچ |
| نوع اتصال | Flanged |
| متریال بدنه | Carbon Steel |
| گرید بدنه | 1.0619 / SA216 WCB |
| نوع Bonnet | Closed Bonnet |
| Configuration | H2 |
| بخش بالایی | Cap |
| قطر واقعی Orifice | حدود 23 mm |
| سطح واقعی Orifice | حدود 416 mm² |
| Seat | مطابق Configuration |
| کلاس فلنج | مطابق Article Number و Configuration |
| کاربرد | بخار، گاز، خطوط فرآیندی و تجهیزات تحت فشار |
۱. معرفی LESER Type 441 مدل 4412.4812
مدل 4412.4812 متعلق به خانواده High Performance برند LESER است.
این Safety Valve برای حفاظت سیستم در شرایط Overpressure استفاده میشود و در حالت عادی توسط نیروی Spring بسته باقی میماند.
زمانی که فشار به مقدار تنظیمشده برسد، شیر باز شده و با تخلیه سیال اضافی از افزایش بیشتر فشار جلوگیری میکند.
۲. مفهوم کد 4412.4812
Article Number در شیرهای LESER اطلاعات مهمی برای شناسایی Configuration محصول ارائه میدهد.
در این مدل:
4412.4812
به یک Type 441 با بدنه Carbon Steel و سایز 1×2 اینچ در Configuration مربوطه اشاره دارد.
به همین دلیل هنگام خرید Replacement، اعلام کامل Article Number بسیار دقیقتر از اعلام صرفاً «LESER Type 441» است.
۳. سایز 1×2 اینچ
در این شیر:
Inlet: 1"
Outlet: 2"
است.
بزرگتر بودن Outlet نسبت به Inlet در Safety Valveها متداول است و امکان خروج مناسب جریان تخلیهشده را فراهم میکند.
۴. Orifice مدل 4412.4812
در LESER Type 441 سایز 1×2 اینچ:
Actual Orifice Diameter: حدود 23 mm
Actual Orifice Area: حدود 416 mm²
است.
Orifice یکی از مهمترین مشخصات در محاسبه ظرفیت تخلیه Safety Valve محسوب میشود.
۵. ظرفیت تخلیه
سطح Orifice بهتنهایی برای تعیین ظرفیت نهایی کافی نیست.
برای محاسبه Relief Capacity باید موارد زیر نیز مشخص شوند:
Fluid
Set Pressure
Relieving Pressure
Relieving Temperature
Required Capacity
Back Pressure
Discharge Conditions
بنابراین انتخاب Safety Valve تنها براساس سایز اتصال توصیه نمیشود.
۶. متریال SA216 WCB
بدنه مدل 4412.4812 از متریال 1.0619 / SA216 WCB است.
WCB یکی از Cast Carbon Steelهای بسیار رایج در ساخت شیرآلات و تجهیزات صنعتی تحت فشار است.
این متریال در بسیاری از خطوط:
بخار
گاز
نفت
Hydrocarbon
Utility
Process
استفاده میشود.
۷. انتخاب Carbon Steel
Carbon Steel برای بسیاری از سرویسهای صنعتی انتخاب مناسبی است، اما انتخاب نهایی باید براساس شرایط واقعی پروژه انجام شود.
عوامل مهم عبارتاند از:
نوع سیال
Corrosion
Operating Temperature
Design Temperature
Design Pressure
Project Specification
برای سیالات خورنده ممکن است Stainless Steel یا آلیاژ دیگری مناسبتر باشد.
۸. ساختار Full Nozzle
یکی از ویژگیهای Type 441 طراحی Full Nozzle است.
در این ساختار، Nozzle بخش مهمی از مسیر عبور سیال و سطح آببندی را تشکیل میدهد.
این طراحی در شیرهای اطمینان صنعتی برای دستیابی به عملکرد مناسب و تعمیرپذیری مطلوب استفاده میشود.
۹. طراحی Full Lift
LESER Type 441 از نوع Full Lift Safety Valve است.
در زمان Relief، Disc به میزان Lift طراحیشده حرکت کرده و سطح عبور موردنیاز برای تخلیه جریان فراهم میشود.
این ویژگی خانواده High Performance را برای بسیاری از کاربردهای صنعتی مناسب میکند.
۱۰. عملکرد Spring Loaded
در شرایط عادی، Spring نیروی لازم برای بسته ماندن Disc روی Seat را ایجاد میکند.
با افزایش فشار سیستم:
نیروی سیال روی Disc افزایش پیدا میکند.
فشار به Set Pressure میرسد.
شیر باز میشود.
سیال اضافی تخلیه میشود.
فشار کاهش پیدا میکند.
Disc مجدداً روی Seat قرار میگیرد.
این فرآیند بهصورت خودکار انجام میشود.
۱۱. Closed Bonnet مدل 4412.4812
Article Number 4412.4812 در Configuration مربوطه دارای Closed Bonnet H2 است.
Closed Bonnet مجموعه Spring و Stem را در یک محفظه بستهتر نسبت به Open Bonnet قرار میدهد.
انتخاب این ساختار به نوع سرویس و Configuration سازنده بستگی دارد.
۱۲. Cap H2
در این Configuration بخش بالایی شیر از نوع Cap H2 است.
این طراحی با مدلهای دارای Lever متفاوت است و هنگام خرید Replacement باید دقیقاً Article Number شیر قبلی کنترل شود.
جایگزین کردن مدل Cap با Lever یا بالعکس بدون بررسی مشخصات پروژه توصیه نمیشود.
۱۳. Set Pressure
Set Pressure فشاری است که Safety Valve برای شروع عملکرد در آن تنظیم شده است.
این مقدار باید براساس شرایط واقعی تجهیز و معمولاً در ارتباط با:
MAWP
Design Pressure
Operating Pressure
استاندارد طراحی تجهیز
انتخاب شود.
Set Pressure دقیق مدل موجود باید از Nameplate یا Certificate آن بررسی شود.
۱۴. تفاوت Set Pressure و Class
یکی از اشتباهات رایج هنگام خرید Safety Valve، یکی دانستن Set Pressure با Class فلنج است.
این دو کاملاً متفاوت هستند.
Set Pressure: فشار تنظیم عملکرد شیر
Pressure Class: Rating فشاری اتصال و بدنه براساس متریال و دما
بنابراین هنگام سفارش باید هر دو مشخص شوند.
۱۵. کاربرد در خطوط بخار
LESER Type 441 در Steam Service کاربرد گستردهای دارد.
برای انتخاب این شیر در خطوط بخار باید مشخص شود:
Saturated Steam یا Superheated Steam
Pressure
Temperature
Required Capacity
Set Pressure
Back Pressure
چه مقادیری دارند.
۱۶. کاربرد در خطوط گاز
در Gas Service نیز این خانواده برای حفاظت تجهیزات در برابر افزایش فشار قابل استفاده است.
در Sizing گاز باید پارامترهایی مانند:
نوع گاز
Molecular Weight
Temperature
Set Pressure
Required Mass Flow
در نظر گرفته شوند.
۱۷. کاربردهای صنعتی
مدل 4412.4812 میتواند در صورت تطابق مشخصات فنی برای حفاظت تجهیزات مختلف استفاده شود، از جمله:
Pressure Vessel
Steam Line
Gas Line
Process Line
Heat Exchanger
Receiver
Separator
Compressor System
Utility Line
تجهیزات پالایشگاهی
واحدهای پتروشیمی
نیروگاه
صنایع شیمیایی
۱۸. Back Pressure
Back Pressure فشار موجود در سمت خروجی Safety Valve است.
این فشار میتواند در اثر:
Discharge Piping
Relief Header
Flare System
مقاومت خط خروجی
ایجاد شود.
مقدار Back Pressure باید هنگام انتخاب و Sizing شیر بررسی شود.
۱۹. جلوگیری از Oversizing
Safety Valve بزرگتر از نیاز الزاماً انتخاب بهتری نیست.
Oversizing میتواند باعث:
باز و بسته شدن ناپایدار
Chattering
آسیب Seat
کاهش عمر قطعات داخلی
شود.
به همین دلیل ظرفیت واقعی باید محاسبه شود.
۲۰. جلوگیری از Undersizing
در مقابل، Safety Valve با ظرفیت کمتر از Required Relief Load ممکن است نتواند فشار سیستم را در محدوده مجاز نگه دارد.
بنابراین Orifice و Capacity باید براساس بدترین Relief Scenario طراحیشده انتخاب شوند.
۲۱. نصب صحیح
در نصب LESER Type 441 باید موارد زیر رعایت شوند:
Inlet Piping تا حد امکان کوتاه باشد.
افت فشار ورودی کنترل شود.
داخل خط قبل از نصب تمیز شود.
Flange Alignment صحیح باشد.
Pipe Stress به Body منتقل نشود.
Outlet دارای Support مناسب باشد.
مسیر تخلیه ایمن باشد.
Back Pressure بررسی شود.
Orientation مطابق دستورالعمل سازنده باشد.
۲۲. Chattering چیست؟
Chattering به باز و بسته شدن سریع و مکرر Safety Valve گفته میشود.
دلایل احتمالی آن شامل:
Oversizing
افت فشار زیاد ورودی
Back Pressure نامناسب
نوسان فرآیند
انتخاب اشتباه شیر
است.
ادامه Chattering میتواند سطح Seat و Disc را آسیب بزند.
۲۳. تعمیر و نگهداری
LESER Type 441 باید در برنامه Maintenance دورهای قرار گیرد.
اجزای مهم برای بررسی عبارتاند از:
Body
Nozzle
Disc
Seat
Spring
Stem
Guide
Gasket
Bonnet
در صورت انجام تعمیرات، Set Pressure باید مجدداً با تجهیزات تست مناسب کنترل شود.

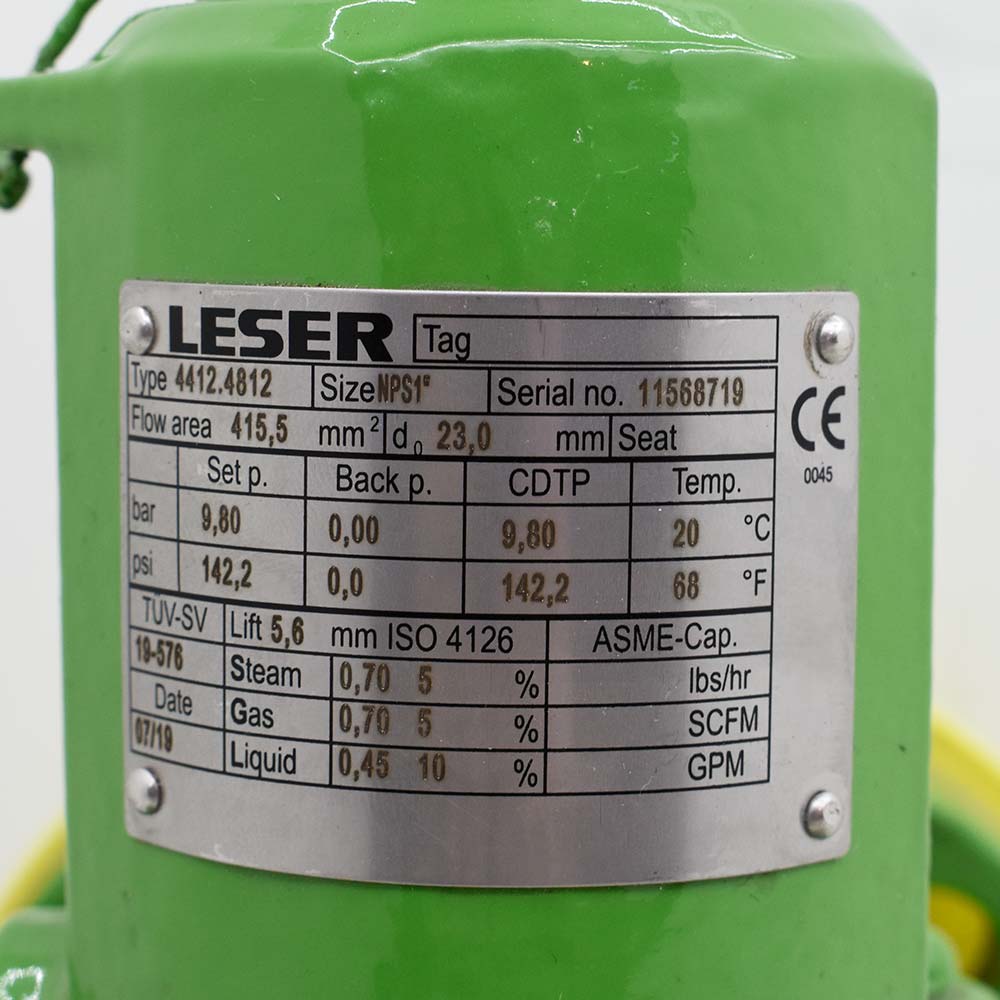

۲۴. اهمیت Nameplate
برای سفارش دقیق شیر جایگزین، Nameplate اهمیت بسیار زیادی دارد.
بهتر است موارد زیر بررسی شوند:
LESER
Type
Article Number
Serial Number
Size
Set Pressure
Material
Flange Rating
برای این محصول وجود کد 4412.4812 اطلاعات مهمی برای تطبیق دقیق Replacement فراهم میکند.
۲۵. Article Number و Serial Number
Article Number نوع و Configuration محصول را مشخص میکند، اما برای شناسایی کامل شیر موجود بهتر است Serial Number نیز ثبت شود.
LESER برای دسترسی به برخی مدارک محصول از ترکیب Article Number و Serial Number استفاده میکند.
بنابراین هنگام استعلام شیر موجود، عکس واضح Nameplate بسیار مفید است.
۲۶. مدارک فنی
بسته به سفارش و پروژه میتوان مدارکی مانند موارد زیر را بررسی کرد:
Material Certificate
EN 10204 3.1
Set Pressure Certificate
Test Certificate
Material Traceability
Inspection Documentation
COO
نوع مدارک موردنیاز باید در RFQ مشخص شود.
۲۷. مزایای LESER مدل 4412.4812
مهمترین ویژگیهای این مدل عبارتاند از:
برند LESER آلمان
Article Number مشخص 4412.4812
High Performance Design
Spring Loaded
Full Lift
Full Nozzle
سایز 1×2 اینچ
Orifice قطر 23 میلیمتر
Orifice Area حدود 416 میلیمتر مربع
بدنه SA216 WCB
Closed Bonnet
اتصال فلنجی
مناسب طیف گستردهای از سرویسهای صنعتی
۲۸. قیمت شیر اطمینان LESER مدل 4412.4812
قیمت شیر اطمینان فلنجدار LESER آلمان مدل 4412.4812 سایز 1×2 اینچ علاوه بر Article Number میتواند تحت تأثیر مشخصات تنظیم و مدارک سفارش قرار گیرد.
مهمترین عوامل عبارتاند از:
Set Pressure
Flange Rating
Spring Range
Seat Configuration
Certification
وضعیت تأمین
Quantity
در سفارش Replacement بهتر است مشخصات شیر جدید با Nameplate شیر قبلی تطبیق داده شوند.
۲۹. اطلاعات لازم برای خرید و RFQ
برای استعلام دقیق بهتر است اطلاعات زیر اعلام شوند:
Brand: LESER
Type: 441
Article No.: 4412.4812
Size: 1×2"
Body: SA216 WCB / 1.0619
Set Pressure
Inlet Rating
Outlet Rating
Fluid
Operating Pressure
Design Pressure
Operating Temperature
Design Temperature
Back Pressure
Required Capacity
Quantity
Required Certificates
۳۰. سوالات متداول درباره LESER 4412.4812
مدل 4412.4812 متعلق به کدام سری است؟
این Article Number مربوط به LESER Type 441 از خانواده High Performance است.
سایز این مدل چیست؟
ورودی 1 اینچ و خروجی 2 اینچ است.
متریال بدنه چیست؟
بدنه این Configuration از 1.0619 / SA216 WCB است.
Orifice آن چقدر است؟
قطر واقعی Orifice حدود 23 میلیمتر است.
سطح Orifice چقدر است؟
حدود 416 میلیمتر مربع.
Bonnet این مدل چیست؟
Configuration کد 4412.4812 دارای Closed Bonnet از نوع H2 است.
آیا این مدل Lever دارد؟
کد 4412.4812 در Configuration H2 با Cap ارائه شده است؛ برای مدلهای Lever Article Number متفاوت است.
آیا برای بخار مناسب است؟
خانواده Type 441 در Steam Service کاربرد دارد، ولی Set Pressure، Temperature و Capacity باید با شرایط واقعی سیستم تطابق داشته باشند.
آیا برای گاز مناسب است؟
بله، در صورت Sizing و انتخاب صحیح.
آیا فقط Article Number برای سفارش کافی است؟
برای Replacement کمک بسیار زیادی میکند، ولی بهتر است Set Pressure، Flange Rating، Serial Number و اطلاعات Nameplate نیز بررسی شوند.
۳۱. اشتباهات رایج هنگام خرید
مهمترین اشتباهات عبارتاند از:
سفارش فقط با عبارت LESER 1×2
نادیده گرفتن Article Number
مشخص نکردن Set Pressure
عدم بررسی Serial Number
اشتباه گرفتن Class با Set Pressure
اعلام نکردن نوع سیال
نادیده گرفتن Temperature
عدم بررسی Back Pressure
خرید بدون بررسی Required Capacity
جایگزینی مدل Lever با Cap بدون بررسی Configuration
۳۲. جمعبندی
شیر اطمینان فلنجدار LESER آلمان مدل 4412.4812 سایز 1×2 اینچ یک Safety Valve صنعتی از خانواده High Performance Type 441 با طراحی Spring Loaded، Full Lift و Full Nozzle است که برای حفاظت تجهیزات و خطوط تحت فشار در برابر Overpressure مورد استفاده قرار میگیرد.
کد 4412.4812 بهطور مشخص مربوط به Configuration سایز 1×2 اینچ با بدنه Carbon Steel 1.0619 / SA216 WCB، Closed Bonnet H2 و Cap است. Orifice این سایز دارای قطر واقعی حدود 23 میلیمتر و سطح عبور حدود 416 میلیمتر مربع است.
برای انتخاب و جایگزینی صحیح این شیر، علاوه بر Article Number باید مشخصات Set Pressure، Flange Rating، Fluid، Temperature، Back Pressure، Required Capacity و Serial Number نیز کنترل شوند تا محصول تأمینشده کاملاً با شرایط واقعی خط مطابقت داشته باشد.
پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان LESER، شیرآلات صنعتی و تجهیزات پایپینگ، امکان بررسی و تأمین LESER Type 441 مدل 4412.4812 سایز 1×2 اینچ را براساس Article Number، Nameplate، Datasheet و مشخصات فنی پروژه فراهم میکند.
برای فروش، خرید و استعلام قیمت شیر اطمینان فلنجدار LESER آلمان مدل 4412.4812 سایز 1×2 اینچ و تطبیق دقیق Set Pressure و مشخصات فنی شیر با شرایط سیستم، اطلاعات موردنیاز و تعداد سفارش را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
