شیر اطمینان فلنج‌دار LESER آلمان سایز 2 اینچ PN40 یکی از تجهیزات تخصصی حفاظت فشار برای جلوگیری از افزایش غیرمجاز فشار در خطوط، مخازن و تجهیزات صنعتی است. این Safety Valve با رسیدن فشار سیستم به مقدار تنظیم‌شده، به‌صورت خودکار باز شده و با تخلیه کنترل‌شده سیال، از افزایش بیشتر فشار و آسیب احتمالی به تجهیزات جلوگیری می‌کند.

سایز 2 اینچ در کنار اتصال فلنجی PN40 امکان استفاده از این شیر را در بسیاری از سیستم‌های صنعتی با الزامات فشار متوسط تا بالا فراهم می‌کند؛ با این حال PN40 به‌تنهایی Set Pressure شیر را مشخص نمی‌کند. برای انتخاب دقیق باید مدل LESER، فشار تنظیم، سایز ورودی و خروجی، Orifice، ظرفیت تخلیه، نوع سیال، دمای کاری، Back Pressure، متریال بدنه، نوع Seat و استاندارد پروژه هم‌زمان بررسی شوند.

۱. معرفی شیر اطمینان LESER سایز 2 اینچ PN40

این محصول از خانواده Safety Valve / Pressure Relief Valve بوده و وظیفه اصلی آن حفاظت از تجهیزات تحت فشار در شرایط Overpressure است.

شیر در شرایط عادی بسته باقی می‌ماند و فقط زمانی که فشار به مقدار تنظیم‌شده برسد وارد عمل می‌شود.

۲. مشخصات فنی کلی

۳. برند LESER آلمان

LESER از تولیدکنندگان تخصصی Safety Valve برای کاربردهای صنعتی است.

محصولات این برند در Seriesهای مختلف برای شرایط متفاوت فشار، دما و سیال طراحی می‌شوند.

۴. سایز 2 اینچ

سایز اعلام‌شده این محصول 2 اینچ است.

در سیستم‌های DIN این سایز معمولاً در محدوده DN50 قرار می‌گیرد، اما مشخصات دقیق اتصال باید از Datasheet یا Nameplate تأیید شود.

۵. PN40 چیست؟

PN40 یک Nominal Pressure Rating برای سیستم فلنجی است.

این عدد نباید با Set Pressure شیر اطمینان اشتباه گرفته شود.

۶. آیا PN40 یعنی فشار تنظیم 40 بار؟

خیر.

PN40 مشخصه رده فشار اتصال فلنجی است، در حالی که Set Pressure مقدار واقعی تنظیم شیر برای شروع تخلیه است.

۷. فشار مجاز PN40

حداکثر فشار قابل استفاده اتصال PN40 به:

Material

Temperature

Standard

Design Condition

وابسته است.

بنابراین نمی‌توان برای همه شرایط یک فشار کاری ثابت در نظر گرفت.

۸. Set Pressure چیست؟

Set Pressure فشاری است که شیر اطمینان برای شروع عملکرد در آن تنظیم می‌شود.

این فشار باید با مشخصات تجهیزات حفاظت‌شونده تطابق داشته باشد.

۹. Working Pressure چیست؟

Working Pressure فشار عادی سیستم در زمان بهره‌برداری است.

این مقدار معمولاً باید پایین‌تر از Set Pressure قرار گیرد.

۱۰. Design Pressure

Design Pressure فشار مبنای طراحی سیستم یا تجهیز است.

این مقدار در انتخاب Pressure Class و Safety Valve اهمیت زیادی دارد.

۱۱. MAWP چیست؟

MAWP به معنی Maximum Allowable Working Pressure است.

این مشخصه حداکثر فشار کاری مجاز تجهیز را در شرایط تعریف‌شده تعیین می‌کند.

۱۲. عملکرد شیر LESER

در حالت بسته، Spring نیروی لازم برای نگه داشتن Disc روی Seat را تأمین می‌کند.

فشار فرآیند نیز از سمت ورودی به Disc نیرو وارد می‌کند.

۱۳. شروع باز شدن

با افزایش فشار، نیروی سیال افزایش می‌یابد.

هنگامی که فشار به Set Pressure برسد، Disc از Seat فاصله گرفته و تخلیه آغاز می‌شود.

۱۴. تخلیه فشار اضافی

سیال از مسیر Outlet خارج شده و فشار سیستم کاهش پیدا می‌کند.

این فرآیند تا رسیدن فشار به محدوده ایمن ادامه می‌یابد.

۱۵. بسته شدن مجدد

پس از کاهش فشار، نیروی Spring مجدداً Disc را روی Seat قرار می‌دهد.

به این مرحله Reseating گفته می‌شود.

۱۶. مکانیزم Spring Loaded

بسیاری از مدل‌های LESER از ساختار Spring Loaded استفاده می‌کنند.

این مکانیزم بدون نیاز به برق یا هوای ابزار دقیق عمل می‌کند.

۱۷. مزیت عملکرد خودکار

از مهم‌ترین ویژگی‌های این ساختار می‌توان به موارد زیر اشاره کرد:

عدم نیاز به فرمان خارجی

عملکرد مستقیم با فشار سیستم

واکنش در شرایط Overpressure

ساختار حفاظتی مستقل

۱۸. Spring

Spring نیروی بسته نگه داشتن شیر را ایجاد می‌کند.

محدوده Spring باید با Set Pressure موردنیاز سازگار باشد.

۱۹. Disc

Disc عضو متحرک اصلی شیر اطمینان است.

کیفیت سطح Disc روی عملکرد آب‌بندی و طول عمر شیر تأثیر دارد.

۲۰. Seat

Seat سطح آب‌بندی Disc در حالت بسته است.

وجود ذرات، خوردگی یا آسیب روی Seat می‌تواند باعث Leakage شود.

۲۱. Nozzle

Nozzle مسیر ورود سیال به مجموعه تخلیه را تشکیل می‌دهد.

هندسه Nozzle و Orifice در ظرفیت شیر نقش مهمی دارند.

۲۲. Stem

Stem نیرو را بین Spring و Disc منتقل می‌کند.

هم‌راستایی صحیح Stem برای عملکرد پایدار اهمیت دارد.

۲۳. Bonnet

Bonnet مجموعه Spring و Stem را محافظت می‌کند.

نوع Bonnet می‌تواند متناسب با Series و Service متفاوت باشد.

۲۴. اجزای اصلی

بسته به مدل، اجزای اصلی می‌توانند شامل:

Body

Nozzle

Disc

Seat

Stem

Spring

Guide

Bonnet

Adjusting Screw

Cap

Inlet Flange

Outlet Flange

باشند.

۲۵. اتصال فلنج‌دار

اتصال Flanged برای نصب شیر اطمینان روی خطوط فرآیندی صنعتی بسیار مناسب است.

این ساختار امکان بازکردن و سرویس شیر را نیز تسهیل می‌کند.

۲۶. استاندارد DIN EN 1092

در مدل‌های PN، فلنج می‌تواند مطابق استاندارد DIN EN 1092 طراحی شده باشد.

مشخصات نهایی باید با مدل دقیق بررسی شوند.

۲۷. اهمیت تطابق فلنج

موارد زیر باید با خط تطابق داشته باشند:

DN

PN

Facing

PCD

تعداد سوراخ‌ها

قطر سوراخ پیچ

Material

۲۸. گسکت فلنج

Gasket باید با:

PN40

دمای کاری

نوع سیال

جنس فلنج

سازگار باشد.

۲۹. پیچ و مهره

Stud Bolt و Nut باید متناسب با استاندارد فلنج و شرایط سیستم انتخاب شوند.

بستن پیچ‌ها باید به‌صورت یکنواخت انجام شود.

۳۰. سایز ورودی و خروجی

در Safety Valve ممکن است Outlet از Inlet بزرگ‌تر باشد.

بنابراین در سفارش نباید فقط عبارت «2 اینچ» ذکر شود.

۳۱. اهمیت Outlet Size

خروجی بزرگ‌تر می‌تواند محدودیت جریان پس از باز شدن شیر را کاهش دهد.

سایز دقیق Outlet باید مطابق مدل LESER انتخاب شود.

۳۲. Orifice چیست؟

Orifice سطح مؤثر عبور سیال از شیر در زمان Relief است.

این پارامتر مستقیماً با ظرفیت تخلیه ارتباط دارد.

۳۳. سایز 2 اینچ و Orifice

سایز 2 اینچ Connection به معنی Orifice دو اینچ نیست.

Orifice معمولاً کوچکتر از قطر نامی Connection است.

۳۴. Relief Capacity

Relief Capacity مقدار سیالی است که Safety Valve می‌تواند در شرایط مشخص تخلیه کند.

این مقدار باید حداقل برابر Relief Load موردنیاز سیستم باشد.

۳۵. Relief Load

Relief Load براساس Scenario افزایش فشار محاسبه می‌شود.

سناریوها می‌توانند شامل:

Blocked Outlet

Fire Case

Thermal Expansion

Control Valve Failure

Utility Failure

Compressor Upset

باشند.

۳۶. Oversizing

انتخاب Safety Valve با ظرفیت بیش از حد زیاد ممکن است باعث عملکرد ناپایدار شود.

Oversizing می‌تواند احتمال Chattering را افزایش دهد.

۳۷. Undersizing

اگر ظرفیت شیر کمتر از نیاز سیستم باشد، فشار ممکن است حتی پس از باز شدن شیر همچنان افزایش یابد.

این وضعیت بسیار مهم و خطرناک است.

۳۸. Overpressure

Overpressure مقدار افزایش فشار بالاتر از Set Pressure در هنگام Relief است.

مقدار مجاز آن باید براساس Code و نوع سرویس تعیین شود.

۳۹. Blowdown

Blowdown اختلاف فشار بین Opening و Reseating است.

این مشخصه روی عملکرد پایدار Safety Valve اثر دارد.

۴۰. Accumulation

Accumulation میزان افزایش فشار تجهیز حفاظت‌شونده هنگام تخلیه است.

این مقدار باید در محدوده مجاز استاندارد قرار داشته باشد.

۴۱. کاربرد در خطوط بخار

مدل‌های مناسب LESER می‌توانند برای Steam Service استفاده شوند.

در بخار باید فشار و دما به‌طور هم‌زمان بررسی شوند.

۴۲. کاربرد در خطوط گاز

برای Gas Service پارامترهایی مانند:

Molecular Weight

Temperature

Pressure

Compressibility

Required Capacity

اهمیت دارند.

۴۳. کاربرد در Vapor Service

Safety Valveهای LESER در بسیاری از سرویس‌های Vapor نیز کاربرد دارند.

شرایط واقعی فرآیند باید در محاسبات ظرفیت لحاظ شود.

۴۴. کاربرد در Liquid Service

برخی Seriesهای LESER برای Liquid Service مناسب هستند.

در این حالت Density و Viscosity سیال نیز اهمیت پیدا می‌کنند.

۴۵. کاربرد در صنایع نفت

این شیرها می‌توانند برای حفاظت تجهیزات مختلف صنایع نفت مورد استفاده قرار گیرند.

۴۶. کاربرد در صنایع گاز

Safety Valve در واحدهای انتقال، فرآورش و تجهیزات تحت فشار گاز کاربرد گسترده دارد.

۴۷. کاربرد در پتروشیمی

در واحدهای پتروشیمی از شیر اطمینان برای حفاظت از تجهیزات فرآیندی در شرایط افزایش فشار استفاده می‌شود.

۴۸. کاربرد در پالایشگاه

کاربردهای متداول شامل حفاظت از:

Pressure Vessel

Separator

Heat Exchanger

Process Line

Compressor

Reactor

است.

۴۹. کاربرد در مخازن تحت فشار

Safety Valve باید براساس MAWP، Set Pressure و Required Capacity مخزن انتخاب شود.

۵۰. کاربرد در مبدل حرارتی

در Heat Exchanger ممکن است Thermal Expansion یا اختلال فرآیند باعث افزایش فشار شود.

شیر اطمینان بخشی از سیستم حفاظت فشار محسوب می‌شود.

۵۱. کاربرد در سیستم کمپرسور

Blocked Discharge یا خرابی کنترل فشار می‌تواند باعث افزایش فشار کمپرسور شود.

Safety Valve برای محدود کردن این شرایط استفاده می‌شود.

۵۲. Back Pressure چیست؟

Back Pressure فشاری است که در سمت خروجی Safety Valve وجود دارد.

این فشار می‌تواند روی عملکرد شیر تأثیر بگذارد.

۵۳. Built-Up Back Pressure

این فشار هنگام تخلیه در اثر مقاومت Discharge Line ایجاد می‌شود.

قطر و طول خط خروجی روی آن تأثیر مستقیم دارند.

۵۴. Superimposed Back Pressure

این فشار پیش از باز شدن شیر در سمت Outlet وجود دارد.

ممکن است ثابت یا متغیر باشد.

۵۵. Conventional Safety Valve

در طراحی Conventional، Back Pressure می‌تواند مستقیماً روی عملکرد شیر اثر داشته باشد.

محدوده مجاز باید بررسی شود.

۵۶. Balanced Bellows

در برخی مدل‌های LESER امکان استفاده از Bellows وجود دارد.

این ساختار می‌تواند تأثیر Back Pressure را کاهش دهد.

۵۷. Bellows Material

در برخی Seriesهای LESER برای Bellows از متریال مقاوم مانند Stainless Steel یا آلیاژهای مخصوص استفاده می‌شود.

انتخاب دقیق وابسته به مدل است.

۵۸. Metal Seat

Metal Seat برای بسیاری از کاربردهای صنعتی مناسب است.

این نوع Seat قابلیت استفاده در محدوده گسترده دما را فراهم می‌کند.

۵۹. Soft Seat

در مدل‌های دارای Soft Seat می‌توان Leakage پایین‌تری در شرایط سازگار ایجاد کرد.

نوع Soft Seat باید با سیال و دما تطابق داشته باشد.

۶۰. Seat Tightness

Seat Tightness یکی از مشخصات مهم Safety Valve است.

میزان Leakage مجاز باید براساس استاندارد و Specification پروژه بررسی شود.

۶۱. دمای کاری

Temperature روی:

Pressure Rating

Body Material

Spring

Seat

Gasket

Bellows

تأثیر دارد.

۶۲. PN40 در دمای بالا

در دمای بالا نباید فرض کرد فلنج PN40 الزاماً قادر به تحمل 40 bar است.

Pressure-Temperature Rating باید براساس متریال بررسی شود.

۶۳. متریال بدنه

بسته به Series، Body Material می‌تواند شامل گروه‌هایی مانند:

Carbon Steel

Stainless Steel

Heat Resistant Steel

Low Temperature Steel

Alloy Steel

باشد.

۶۴. انتخاب متریال

Material Selection باید براساس:

Fluid

Corrosion

Pressure

Temperature

Project Specification

انجام شود.

۶۵. Stainless Steel

برای سیالات خورنده یا شرایط خاص ممکن است مدل Stainless Steel انتخاب شود.

Grade دقیق باید از Datasheet مشخص شود.

۶۶. Carbon Steel

Carbon Steel یکی از متریال‌های متداول برای Safety Valveهای صنعتی است.

مناسب بودن آن به دما، سیال و شرایط خوردگی بستگی دارد.

۶۷. Trim Material

Trim شامل قطعات عملکردی داخلی شیر است.

انتخاب صحیح Trim برای افزایش عمر و قابلیت اطمینان اهمیت دارد.

۶۸. NACE Service

در سرویس‌های دارای H2S ممکن است NACE Requirement مطرح باشد.

این الزام باید هنگام سفارش اعلام شود.

۶۹. DIN EN ISO 4126

برخی Safety Valveهای LESER براساس الزامات DIN EN ISO 4126 طراحی و تأیید می‌شوند.

Certification مدل دقیق باید بررسی شود.

۷۰. AD 2000

بعضی Seriesهای LESER دارای تأییدیه‌های مرتبط با AD 2000 هستند.

نیاز به این Certification باید در RFQ مشخص شود.

۷۱. ASME

LESER مدل‌هایی با تأییدیه‌های ASME نیز تولید می‌کند.

اگر پروژه ASME است، Type و Certification مناسب باید انتخاب شود.

۷۲. API 520

در پروژه‌هایی که طراحی براساس API انجام می‌شود، API 520 برای Sizing و Selection تجهیزات Pressure Relief اهمیت دارد.

۷۳. API 526

برخی Seriesهای فلنج‌دار LESER مطابق API 526 طراحی می‌شوند.

این استاندارد به Orifice، ابعاد و Configurationهای متداول PRV مربوط است.

۷۴. API 527

API 527 یکی از استانداردهای مربوط به Seat Tightness شیرهای Pressure Relief است.

الزام آن باید براساس Series مشخص شود.

۷۵. PED

در پروژه‌هایی با الزامات اروپایی ممکن است PED موردنیاز باشد.

نوع Certification باید هنگام خرید تعیین شود.

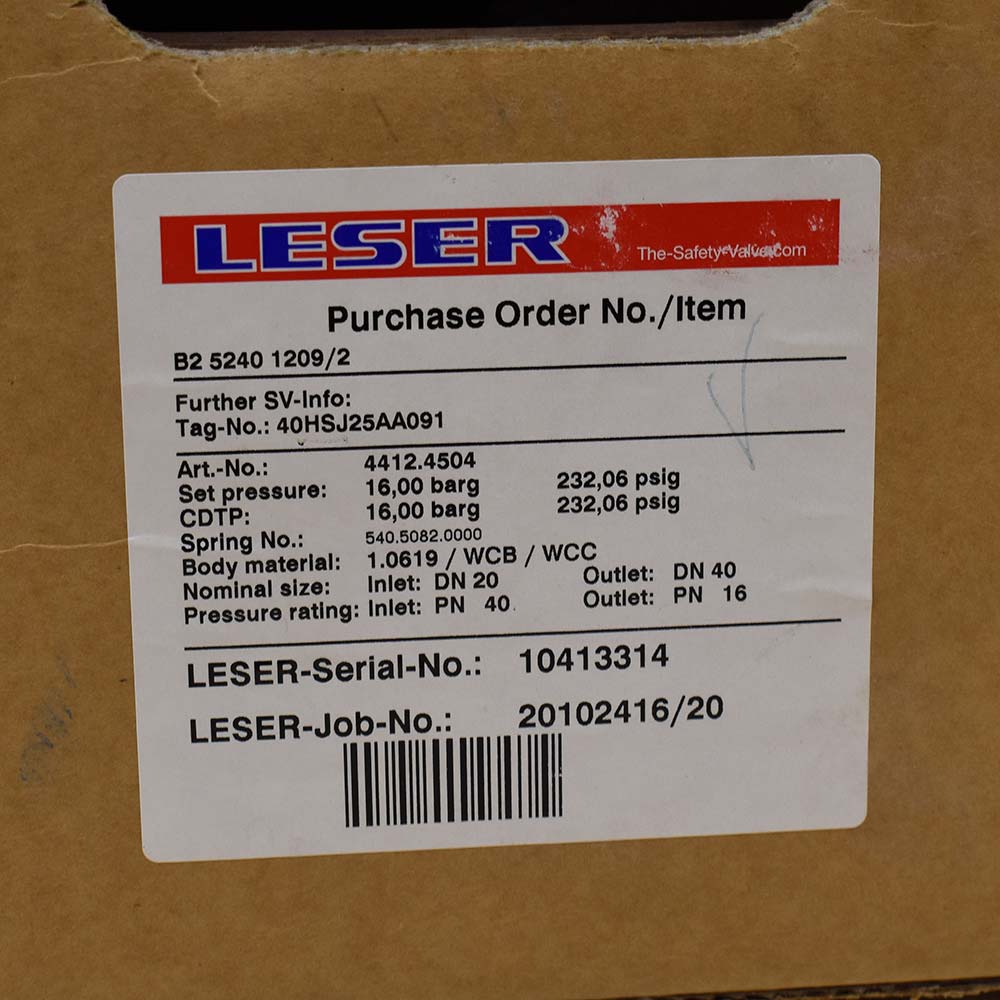

۷۶. Nameplate

Nameplate یکی از مهم‌ترین بخش‌های شناسایی شیر LESER است.

اطلاعات آن می‌تواند شامل:

Manufacturer

Type

Serial Number

Set Pressure

DN

PN

Orifice

Certification

باشد.

۷۷. Type Number

LESER دارای Typeهای متعدد برای کاربردهای مختلف است.

در Replacement اعلام Type Number بسیار مهم است.

۷۸. Serial Number

Serial Number برای شناسایی Configuration دقیق شیر اهمیت دارد.

در سفارش قطعات یا جایگزینی، ثبت این شماره توصیه می‌شود.

۷۹. فشار تنظیم روی پلاک

Set Pressure درج‌شده روی Nameplate باید با فشار موردنیاز پروژه تطابق داشته باشد.

۸۰. تشخیص LESER اصل

هنگام خرید شیر اطمینان LESER اصل آلمان بهتر است موارد زیر بررسی شوند:

LESER Marking

Nameplate

Type Number

Serial Number

Set Pressure

سایز

PN

متریال

مدارک فنی

۸۱. اهمیت محصول اصل

Safety Valve مستقیماً با حفاظت تجهیزات تحت فشار مرتبط است.

بنابراین اصالت و وضعیت فنی محصول اهمیت بالایی دارد.

۸۲. نصب صحیح

هنگام نصب باید:

Flange Alignment کنترل شود.

Gasket مناسب نصب شود.

پیچ‌ها یکنواخت بسته شوند.

Inlet Line آزاد باشد.

Outlet Line مناسب باشد.

تنش Pipe به Body منتقل نشود.

۸۳. جهت نصب

موقعیت نصب Safety Valve باید مطابق دستورالعمل Type دقیق LESER باشد.

در بسیاری از مدل‌های Spring Loaded، نصب عمودی اهمیت دارد.

۸۴. خط ورودی

Inlet Line باید تا حد امکان کوتاه و بدون محدودیت اضافی باشد.

افت فشار زیاد می‌تواند عملکرد شیر را مختل کند.

۸۵. خط خروجی

Outlet Line باید ظرفیت کافی برای عبور Relief Flow داشته باشد.

این مسیر نباید Back Pressure بیش از حد ایجاد کند.

۸۶. ساپورت خط خروجی

وزن Discharge Pipe نباید مستقیماً به شیر منتقل شود.

در خطوط سنگین باید Support مناسب پیش‌بینی شود.

۸۷. تخلیه ایمن سیال

سیال خروجی باید به محل ایمن هدایت شود.

این موضوع برای:

Steam

Hydrocarbon

Gas

Toxic Fluid

Hot Fluid

بسیار مهم است.

۸۸. تمیزی خط

ورود ذرات جامد به شیر می‌تواند به Seat آسیب وارد کند.

تمیزکاری سیستم پیش از راه‌اندازی توصیه می‌شود.

۸۹. Leakage

دلایل احتمالی نشتی عبارت‌اند از:

آسیب Seat

آلودگی

خوردگی

Working Pressure بالا

Misalignment

سایش Disc

۹۰. Chattering

Chattering به باز و بسته شدن سریع و متوالی شیر گفته می‌شود.

این پدیده می‌تواند باعث آسیب جدی به Seat و Disc شود.

۹۱. دلایل Chattering

عوامل رایج عبارت‌اند از:

Oversizing

افت فشار زیاد Inlet

Back Pressure نامناسب

ظرفیت اشتباه

ناپایداری فرآیند

۹۲. تست Set Pressure

فشار تنظیم باید با تجهیزات تست مناسب بررسی شود.

تنظیم تجربی شیر در خط توصیه نمی‌شود.

۹۳. کالیبراسیون

Safety Valve باید براساس برنامه نگهداری و الزامات پروژه مورد Calibration قرار گیرد.

۹۴. تست Seat Leakage

پس از تعمیر یا تنظیم، Seat Tightness باید بررسی شود.

روش تست به استاندارد و Series محصول بستگی دارد.

۹۵. تعمیرات دوره‌ای

در سرویس دوره‌ای بهتر است موارد زیر بررسی شوند:

Disc

Seat

Stem

Guide

Spring

Gasket

Bellows در صورت وجود

۹۶. علائم نیاز به سرویس

نشانه‌های مهم شامل:

نشتی دائم

باز شدن زودهنگام

عدم باز شدن

بسته نشدن کامل

خوردگی

Chattering

صدای غیرعادی

هستند.

۹۷. تفاوت PN40 و Class 300

PN40 و ASME Class 300 دو سیستم Rating متفاوت هستند.

نباید آنها را بدون بررسی ابعاد، استاندارد و Pressure-Temperature Rating جایگزین یکدیگر کرد.

۹۸. تفاوت PN40 و PN16

PN40 از نظر رده فشار اسمی بالاتر از PN16 است.

همچنین ضخامت، ابعاد فلنج و سوراخ‌کاری ممکن است متفاوت باشند.

۹۹. تفاوت با Pressure Regulator

Pressure Regulator برای تنظیم مداوم فشار استفاده می‌شود.

Safety Valve برای حفاظت اضطراری در برابر افزایش فشار است.

۱۰۰. تفاوت با Control Valve

Control Valve بخشی از سیستم کنترل فرآیند است.

Safety Valve یک تجهیز مستقل حفاظتی محسوب می‌شود.

۱۰۱. مزایای شیر اطمینان LESER PN40

از مهم‌ترین ویژگی‌ها می‌توان به موارد زیر اشاره کرد:

طراحی تخصصی Safety Valve

عملکرد خودکار

اتصال فلنجی

ریتینگ PN40

تنوع Series

امکان انتخاب متریال مختلف

قابلیت استفاده برای سرویس‌های صنعتی متعدد

امکان انتخاب Configuration متناسب با پروژه

قابلیت ارائه Certificationهای مختلف مطابق مدل

۱۰۲. انتخاب Replacement

برای جایگزینی شیر موجود باید موارد زیر تطبیق داده شوند:

LESER Type

Inlet DN

Outlet DN

PN Rating

Set Pressure

Orifice

Material

Seat

Capacity

Certification

۱۰۳. سفارش بر اساس Nameplate

اگر شیر روی خط نصب است، تصویر واضح Nameplate یکی از بهترین روش‌های شناسایی محصول است.

۱۰۴. مدارک فنی موردنیاز

بسته به پروژه ممکن است مدارکی مانند:

Datasheet

MTC

Set Pressure Certificate

Test Certificate

Declaration of Conformity

Inspection Documentation

درخواست شوند.

۱۰۵. قیمت شیر اطمینان LESER سایز 2 اینچ PN40

قیمت شیر اطمینان فلنج‌دار LESER آلمان سایز 2 اینچ PN40 به مشخصات دقیق محصول بستگی دارد.

عوامل مهم عبارت‌اند از:

Type / Model

Set Pressure

Inlet / Outlet Size

Orifice

Body Material

Seat Material

Bellows Option

Certification

Quantity

شرایط تأمین

۱۰۶. تأثیر Set Pressure بر قیمت

تغییر Set Pressure ممکن است نیازمند Spring Range یا Configuration متفاوت باشد.

بنابراین فشار تنظیم باید در استعلام اعلام شود.

۱۰۷. تأثیر متریال

مدل‌های Carbon Steel، Stainless Steel و Alloy دارای قیمت متفاوت هستند.

متریال باید براساس شرایط واقعی سرویس انتخاب شود.

۱۰۸. تأثیر Bellows

استفاده از Balanced Bellows می‌تواند ساختار و قیمت شیر را تغییر دهد.

این گزینه فقط در صورت نیاز فرآیندی باید انتخاب شود.

۱۰۹. خرید شیر اطمینان LESER PN40

برای خرید صحیح بهتر است اطلاعات زیر اعلام شوند:

Brand: LESER

Size: 2"

Nominal Pressure: PN40

Type / Model

Set Pressure

Outlet Size

Fluid

Operating Temperature

Required Capacity

Quantity

۱۱۰. اطلاعات لازم برای RFQ

RFQ کامل بهتر است شامل:

Tag Number

LESER Type

Inlet Size

Outlet Size

PN Rating

Set Pressure

Operating Pressure

Design Pressure

Relieving Temperature

Relief Capacity

Fluid

Back Pressure

Material

Certification

باشد.

۱۱۱. اشتباهات رایج هنگام خرید

برخی اشتباهات مهم عبارت‌اند از:

خرید فقط براساس عبارت 2 اینچ PN40

تصور اینکه PN40 همان Set Pressure 40 bar است

عدم اعلام Set Pressure

بررسی نکردن Outlet Size

نادیده گرفتن Orifice

عدم محاسبه Relief Capacity

مشخص نکردن Fluid

نادیده گرفتن Temperature

عدم بررسی Back Pressure

سفارش بدون Type Number

۱۱۲. سوالات متداول درباره شیر اطمینان LESER سایز 2 اینچ PN40

شیر اطمینان LESER چه کاری انجام می‌دهد؟
در شرایط افزایش فشار به‌صورت خودکار باز شده و فشار اضافی سیستم را تخلیه می‌کند.

LESER ساخت کدام کشور است؟
LESER یک برند آلمانی تخصصی در حوزه Safety Valve است.

سایز این محصول چقدر است؟
سایز اعلام‌شده 2 اینچ است که باید با DN و سایز Outlet مدل تطبیق داده شود.

PN40 چیست؟
PN40 رده فشار اسمی اتصال فلنجی است.

آیا PN40 یعنی شیر در 40 بار باز می‌شود؟
خیر. فشار باز شدن توسط Set Pressure تعیین می‌شود.

آیا برای بخار مناسب است؟
بسته به Series، متریال، Set Pressure و Temperature می‌تواند برای Steam Service انتخاب شود.

آیا برای گاز قابل استفاده است؟
مدل‌های مختلف LESER برای Gas و Vapor Service تولید می‌شوند.

آیا برای مایعات قابل استفاده است؟
بله، Series مناسب باید براساس مشخصات Liquid Service انتخاب شود.

آیا سایز 2 اینچ ظرفیت شیر را مشخص می‌کند؟
خیر. Orifice و شرایط Relief تعیین‌کننده ظرفیت هستند.

Back Pressure چه اهمیتی دارد؟
می‌تواند روی عملکرد، Capacity و انتخاب Conventional یا Balanced Valve تأثیر بگذارد.

آیا PN40 در هر دمایی 40 بار تحمل می‌کند؟
خیر. فشار مجاز به Material و Temperature بستگی دارد.

آیا شیر نیاز به کالیبراسیون دارد؟
بله. Set Pressure و عملکرد شیر باید طبق برنامه نگهداری بررسی شوند.

برای سفارش چه اطلاعاتی لازم است؟
Type، سایز Inlet و Outlet، PN، Set Pressure، Orifice، سیال، دما، ظرفیت و متریال.

قیمت شیر LESER چگونه تعیین می‌شود؟
براساس Type، Set Pressure، سایز، متریال، Seat، Bellows، Certification، تعداد و شرایط تأمین.

۱۱۳. جمع‌بندی

شیر اطمینان فلنج‌دار LESER آلمان سایز 2 اینچ PN40 یکی از تجهیزات تخصصی حفاظت فشار برای خطوط و تجهیزات صنعتی است که در زمان افزایش فشار تا Set Pressure تعیین‌شده به‌صورت خودکار باز شده و با تخلیه سیال، از ادامه افزایش فشار جلوگیری می‌کند. اتصال فلنجی PN40، ساختار صنعتی و تنوع Seriesهای LESER امکان انتخاب محصول متناسب با شرایط مختلف فرآیندی را فراهم می‌کند.

در انتخاب این محصول باید علاوه بر سایز 2 اینچ و PN40، مشخصات Set Pressure، Outlet Size، Orifice، Relief Capacity، Working Pressure، Design Pressure، Temperature، Fluid، Back Pressure، Body Material، Seat Type، Bellows Option و Certification بررسی شوند. همچنین PN40 صرفاً Pressure Rating اتصال است و نباید با فشار تنظیم Safety Valve اشتباه گرفته شود.

پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان، شیرآلات صنعتی، تجهیزات پایپینگ و تجهیزات کنترل فشار، امکان بررسی و تأمین شیر اطمینان فلنج‌دار LESER آلمان سایز 2 اینچ PN40 اصل را براساس Datasheet، Nameplate، Type Number، Set Pressure و مشخصات فنی پروژه فراهم می‌کند.

برای خرید و استعلام قیمت شیر اطمینان فلنج‌دار LESER آلمان سایز 2 اینچ PN40 و انتخاب مدل مناسب براساس فشار، دما، ظرفیت تخلیه، نوع سیال و شرایط واقعی سیستم، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
