قیمت شیر اطمینان دندهای LESER آلمان سایز 1×1½ اینچ | سیفتی ولو رزوهای صنعتی
شیر اطمینان دندهای LESER آلمان سایز 1×1½ اینچ از شیرهای اطمینان رزوهای صنعتی برای حفاظت خطوط لوله، مخازن تحت فشار، کمپرسورها، پمپها و تجهیزات فرآیندی در برابر افزایش غیرمجاز فشار است. LESER در خانواده Compact Performance انواع Safety Valve با اتصال رزوهای NPT، G و R را برای ظرفیتهای مختلف تولید میکند.
برای سایز ورودی 1 اینچ، مدل دقیق شیر باید براساس نوع رزوه، سایز خروجی، Set Pressure، Orifice، متریال، نوع Seat، دما و ظرفیت تخلیه مشخص شود. در خانواده Compact Performance، مدلهایی مانند Type 437، Type 459 و Type 462 برای کاربردهای مختلف وجود دارند و انتخاب دقیق آنها باید براساس شرایط واقعی سرویس انجام شود.
مشخصات کلیدی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | Safety Valve / Pressure Relief Valve |
| برند | LESER |
| کشور برند | آلمان |
| خانواده | Compact Performance |
| نوع اتصال | Threaded / دندهای |
| سایز موردنظر | 1×1½ اینچ |
| سایز ورودی | 1 اینچ |
| سایز خروجی | 1½ اینچ مطابق Configuration |
| انواع رزوه | NPT / G / R مطابق مدل |
| مکانیزم | Spring Loaded |
| مدلهای قابل بررسی | Type 437 / Type 459 / Type 462 |
| محدوده Orifice خانواده | B+ تا F |
| متریال بدنه | Carbon Steel / Stainless Steel مطابق مدل |
| متریال Type 459 | SA216 WCB / SA351 CF8M |
| Seat | Metallic / Sealing Plate / O-Ring مطابق Type |
| Bellows | قابل ارائه در مدلهای مربوطه |
| کاربرد | بخار، گاز، مایع و سیالات فرآیندی مطابق Configuration |

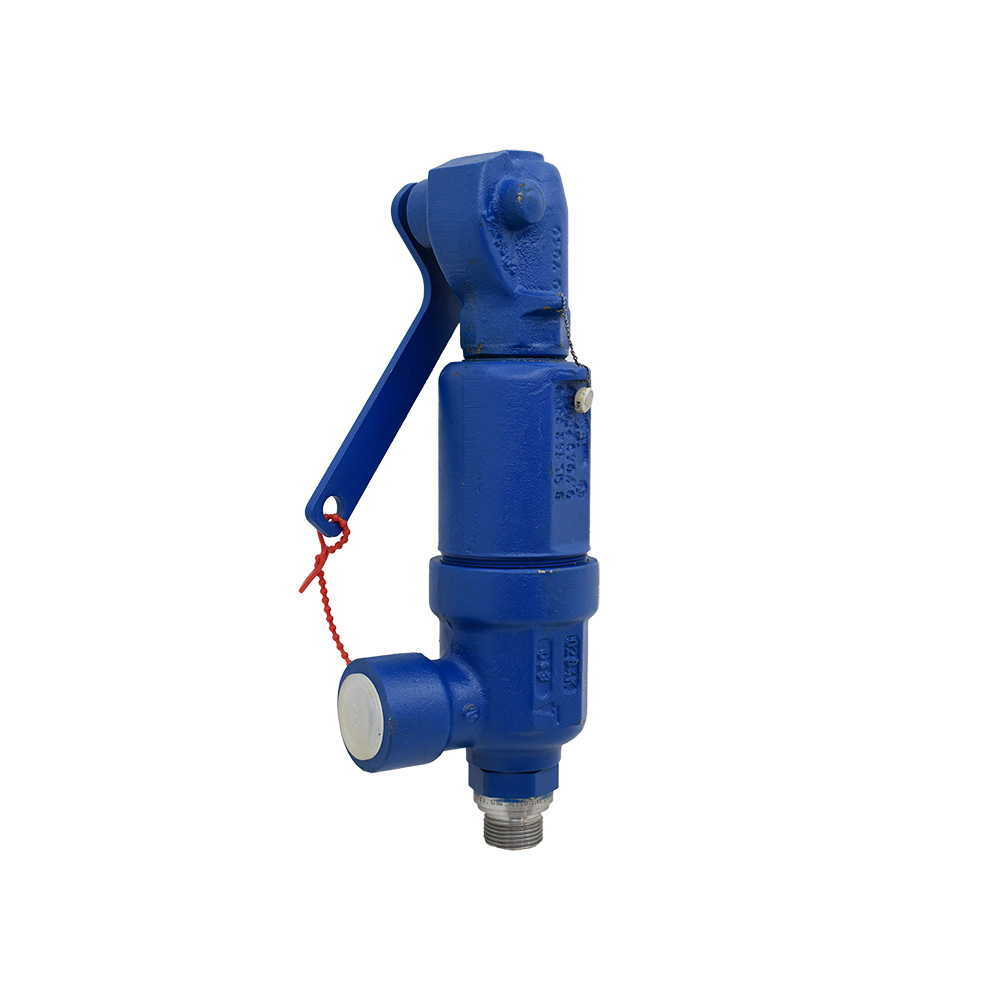

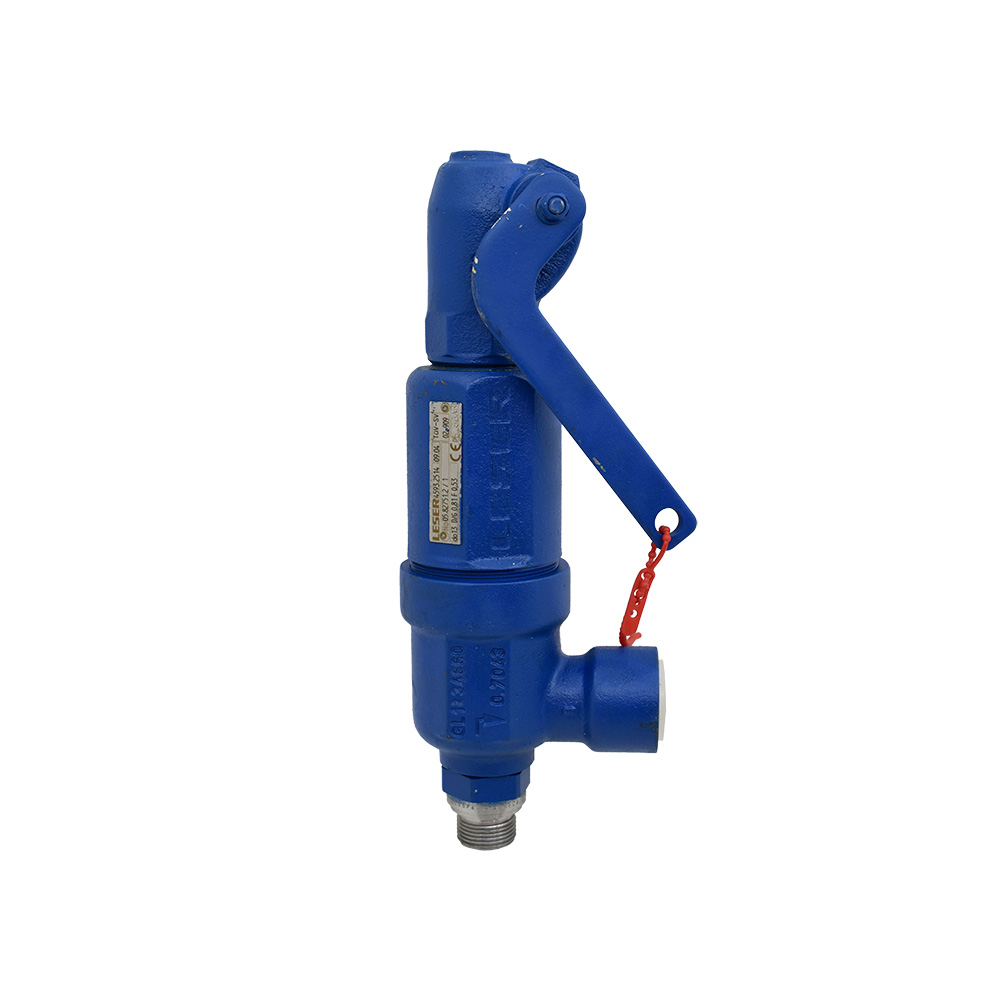

۱. معرفی شیر اطمینان دندهای LESER
شیر اطمینان رزوهای LESER برای حفاظت تجهیزات تحت فشار در برابر Overpressure استفاده میشود.
در شرایط عادی، نیروی Spring باعث بسته ماندن Disc روی Seat میشود. زمانی که فشار سیستم به Set Pressure برسد، شیر باز شده و سیال اضافی را تخلیه میکند.
پس از کاهش فشار، Disc مجدداً روی Seat قرار گرفته و مسیر تخلیه بسته میشود.
۲. خانواده Compact Performance
خانواده LESER Compact Performance برای کاربردهایی طراحی شده که ابعاد جمعوجور، تنوع اتصال و ظرفیتهای کوچک تا متوسط موردنیاز است.
اتصالات رزوهای این خانواده شامل محدودههایی از:
G / R
NPT
هستند.
بسته به Type، سایز، ظرفیت و فشار تنظیم قابل انتخاب است.
۳. مفهوم سایز 1×1½ اینچ
در عبارت 1×1½ اینچ معمولاً:
Inlet: 1"
Outlet: 1½"
مدنظر است.
با این حال در شیرهای رزوهای LESER، ترکیب دقیق Inlet و Outlet باید از Type، Article Number یا Nameplate کنترل شود.
بنابراین برای Replacement نباید فقط براساس عبارت 1×1½ اینچ سفارش انجام شود.
۴. اتصال NPT
NPT یکی از انواع رزوههای مورد استفاده در شیرهای LESER Compact Performance است.
در خانواده کلی Compact Performance، اتصال NPT در محدوده NPS 1/2 تا NPS 2 قابل ارائه است.
هنگام سفارش باید مشخص شود اتصال موردنظر:
NPT Male / Female و سایز دقیق آن
چه مشخصاتی دارد.
۵. اتصال G و R
علاوه بر NPT، در مدلهای مختلف این خانواده رزوههای:
G
R
نیز ارائه میشوند.
رزوههای G، R و NPT از نظر استاندارد، زاویه رزوه و روش آببندی یکسان نیستند.
بنابراین نباید بدون بررسی فنی به جای یکدیگر استفاده شوند.
۶. LESER Type 437
Type 437 برای حفاظت ظرفیتهای کوچک طراحی شده است.
ویژگیهای کلی آن شامل:
G 3/8 تا G 1
R 3/8 تا R 1
NPT 1/2 تا NPT 1
Orifice B+ تا C
Metal Seat یا Sealing Plate
Set Pressure گسترده مطابق Configuration
است.
Type 437 برای بسیاری از سیستمهای کوچک تحت فشار، خطوط گاز و تجهیزات صنعتی قابل بررسی است.
۷. LESER Type 459
برای ظرفیتهای متوسط، LESER Type 459 یکی از مدلهای مهم Compact Performance است.
این خانواده با اتصال NPT در سایزهای مختلف ارائه میشود و بسته به Configuration دارای Orificeهای بزرگتری نسبت به مدلهای کوچکتر است.
Type 459 برای کاربردهایی مانند:
Compressor
Pump
Pressure Vessel
Process Piping
Industrial Gas
Chemical Plant
Thermal Expansion
قابل بررسی است.
۸. مشخصات Type 459
در خانواده Type 459، بسته به Configuration:
Set Pressure تا حدود 250 bar
Orifice C+ تا F
Body Material از نوع WCB یا CF8M
Stainless Steel Bellows
Metallic Seat یا Sealing Plate
قابل ارائه است.
این اعداد محدوده خانواده هستند و نباید بهعنوان مشخصات قطعی هر شیر سایز 1 اینچ در نظر گرفته شوند.
۹. LESER Type 462
Type 462 یکی دیگر از مدلهای Compact Performance است که از O-Ring Disc برای افزایش Tightness استفاده میکند.
در این خانواده اتصال NPT تا سایز 2 اینچ در Configurationهای مربوطه قابل ارائه است.
Type 462 برای شرایطی که Seat Tightness اهمیت بیشتری دارد قابل بررسی است.
۱۰. تفاوت Type 437، 459 و 462
این سه مدل کاربرد یکسانی ندارند.
Type 437:
برای ظرفیتهای کوچک و با Metal Seat یا Sealing Plate.
Type 459:
برای ظرفیتهای متوسط و با گزینههای مختلف Orifice و متریال.
Type 462:
برای ظرفیت متوسط با O-Ring Disc و Tightness بالاتر در Configuration مناسب.
بنابراین فقط سایز 1×1½ اینچ برای تعیین Type کافی نیست.
۱۱. Set Pressure
Set Pressure فشار تنظیمشده برای عملکرد Safety Valve است.
این مقدار باید براساس:
Operating Pressure
Design Pressure
MAWP
Relief Scenario
استاندارد طراحی تجهیز
انتخاب شود.
در خانواده Compact Performance محدوده Set Pressure بسیار گسترده است، اما محدوده واقعی هر Type و Configuration متفاوت خواهد بود.
۱۲. Orifice و ظرفیت تخلیه
Orifice یکی از مهمترین مشخصات Safety Valve است.
در خانواده Compact Performance، Orificeهای مختلف از B+ تا F قابل ارائه هستند.
دو شیر با اتصال 1 اینچ ممکن است دارای Orifice و ظرفیت تخلیه متفاوت باشند.
بنابراین انتخاب فقط براساس Thread Size صحیح نیست.
۱۳. متریال Carbon Steel
در مدلهایی مانند Type 459 و 462، بدنه SA216 WCB / 1.0619 در Configurationهای مربوطه قابل ارائه است.
Carbon Steel برای بسیاری از سرویسهای صنعتی مناسب است، اما انتخاب آن باید براساس:
نوع سیال
خوردگی
دما
فشار
Specification پروژه
انجام شود.
۱۴. متریال Stainless Steel
در Configurationهای مربوطه متریال SA351 CF8M / 1.4408 نیز قابل ارائه است.
CF8M از خانواده Cast Stainless Steel 316 است و در بسیاری از محیطهایی که مقاومت خوردگی بالاتری نسبت به Carbon Steel موردنیاز است استفاده میشود.
با این حال سازگاری متریال با سیال باید بهصورت مستقل بررسی شود.
۱۵. Metal Seat
Metal Seat در بسیاری از Safety Valveهای صنعتی مورد استفاده قرار میگیرد.
این ساختار برای دامنه گستردهای از فشار و دما مناسب است.
کیفیت Seat Surface و Disc تأثیر مستقیمی بر Tightness شیر دارد.
۱۶. O-Ring Seat
در Type 462 از O-Ring برای افزایش Seat Tightness استفاده میشود.
در انتخاب O-Ring باید:
Temperature
Fluid Compatibility
Pressure
Material
بررسی شوند.
O-Ring مناسب یک سیال ممکن است برای سیال دیگری مناسب نباشد.
۱۷. Bellows
در برخی مدلهای Compact Performance امکان استفاده از Stainless Steel Bellows وجود دارد.
Bellows بسته به Configuration میتواند برای کاهش اثر Back Pressure یا حفاظت از اجزای داخلی مورد استفاده قرار گیرد.
وجود Bellows در هر شیر باید از Datasheet یا Article Number تأیید شود.
۱۸. کاربرد در خطوط گاز
شیر اطمینان دندهای LESER برای بسیاری از Gas Applications قابل استفاده است.
از جمله:
Industrial Gas
Technical Gas
CO2 Systems
Compressor Systems
Gas Piping
Pressure Vessel
برای انتخاب صحیح باید نوع گاز، فشار، دما و Required Capacity مشخص شوند.
۱۹. کاربرد در کمپرسور و پمپ
یکی از کاربردهای مهم Compact Performance حفاظت:
Compressors
Pumps
است.
در صورت ایجاد Blocked Discharge یا سایر شرایط افزایش فشار، Safety Valve میتواند فشار اضافی را تخلیه کند.
Sizing باید براساس حداکثر Relief Load واقعی سیستم انجام شود.
۲۰. کاربرد در مخازن و خطوط تحت فشار
این خانواده برای:
Pressure Vessel
Piping System
Process Equipment
Chemical Plant
LPG / LNG Applications
Thermal Expansion Service
نیز دارای کاربردهای صنعتی است.
مدل و Configuration باید متناسب با نوع سیال و شرایط طراحی انتخاب شوند.
۲۱. Thermal Expansion
در خطوط مایع بسته، افزایش دما میتواند باعث افزایش حجم سیال و بالا رفتن شدید فشار شود.
در چنین شرایطی Safety Valve یا Thermal Relief Valve مناسب میتواند حجم محدودی از سیال را تخلیه کرده و فشار را کنترل کند.
انتخاب شیر باید براساس محاسبات سیستم انجام شود.
۲۲. Back Pressure
Back Pressure فشار موجود در خروجی شیر اطمینان است.
در شیرهای رزوهای نیز این پارامتر اهمیت دارد.
Back Pressure میتواند در اثر:
Discharge Line
Closed Header
طول مسیر خروجی
مقاومت اتصالات
ایجاد شود.
در صورت وجود Back Pressure قابلتوجه باید Configuration مناسب بررسی شود.
۲۳. نصب صحیح شیر دندهای
در نصب Threaded Safety Valve باید موارد زیر رعایت شوند:
نوع Thread دقیقاً کنترل شود.
NPT با BSP اشتباه نشود.
رزوهها تمیز باشند.
Sealant مناسب استفاده شود.
Sealant وارد مسیر داخلی شیر نشود.
از Over-Tightening جلوگیری شود.
برای بستن شیر از محل مناسب آچار استفاده شود.
Body تحت تنش پیچشی قرار نگیرد.
Outlet Line دارای Support مناسب باشد.
جهت نصب مطابق دستورالعمل سازنده باشد.
۲۴. اهمیت تمیزی خط
ذرات خارجی میتوانند بین Disc و Seat قرار گرفته و باعث Leakage شوند.
قبل از نصب باید خط از:
Welding Debris
Scale
Metal Chips
Thread Sealant
آلودگیهای فرآیندی
پاک شود.
تمیزی سیستم برای Safety Valveهای دارای Seat دقیق اهمیت زیادی دارد.
۲۵. تعمیر و نگهداری
شیر اطمینان باید در برنامه Inspection دورهای قرار گیرد.
اجزای مهم برای کنترل عبارتاند از:
Body
Disc
Seat
Spring
Stem
Guide
O-Ring در مدلهای مربوطه
Bellows در صورت وجود
پس از تعمیر، Set Pressure باید روی Test Bench مناسب کنترل شود.

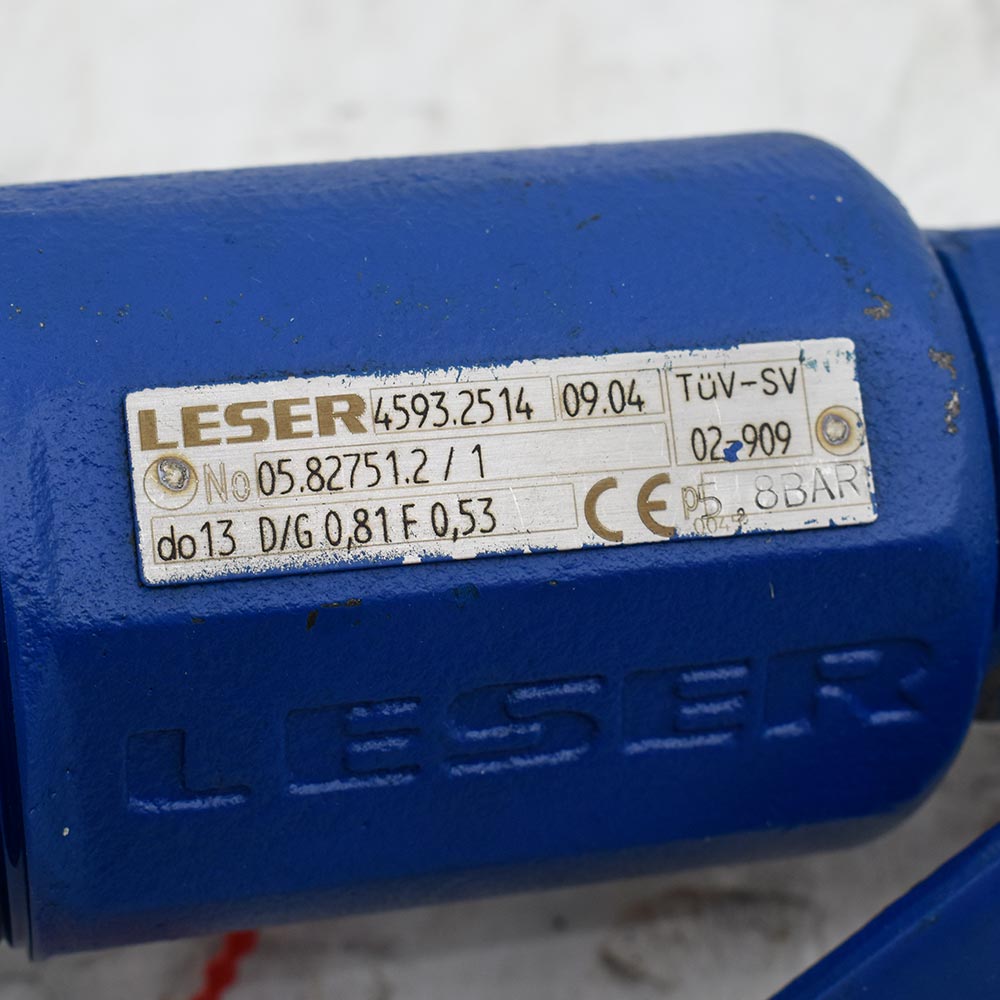

۲۶. Nameplate و Article Number
برای خرید Replacement، عکس Nameplate یکی از مهمترین اطلاعات است.
بهتر است موارد زیر اعلام شوند:
LESER
Type
Article Number
Serial Number
Size
Set Pressure
Material
Connection Type
Orifice
Article Number به تشخیص دقیق Configuration کمک زیادی میکند.
۲۷. مدارک فنی
بسته به پروژه میتوان مدارکی مانند:
MTC
EN 10204 3.1
Material Certificate
Set Pressure Certificate
Test Report
Material Traceability
Inspection Documentation
COO
را درخواست کرد.
نوع مدارک موردنیاز باید قبل از ثبت سفارش مشخص شود.
۲۸. مزایای شیر اطمینان دندهای LESER
مهمترین مزایا عبارتاند از:
طراحی Compact
اتصال رزوهای
نصب مناسب در سیستمهای کمجا
تنوع NPT، G و R
محدوده گسترده Set Pressure
Orificeهای مختلف
Carbon Steel و Stainless Steel در مدلهای مربوطه
Metal Seat و Soft Sealing مطابق Type
امکان Bellows در Configurationهای مربوطه
مناسب ظرفیتهای کوچک و متوسط
کاربرد گسترده در سیستمهای صنعتی
۲۹. قیمت شیر اطمینان دندهای LESER سایز 1×1½ اینچ
قیمت شیر اطمینان دندهای LESER آلمان سایز 1×1½ اینچ براساس Configuration دقیق محصول تعیین میشود.
عوامل اصلی مؤثر بر قیمت عبارتاند از:
Type
Article Number
Inlet / Outlet Size
NPT یا G/R
Set Pressure
Orifice
Body Material
Seat Type
Bellows
Spring Range
Certification
Quantity
شرایط تأمین
برای اعلام قیمت دقیق، عکس Nameplate یا Datasheet شیر باید بررسی شود.
۳۰. اطلاعات لازم برای RFQ
برای استعلام دقیق بهتر است اطلاعات زیر اعلام شوند:
Brand: LESER
Type
Article Number
Inlet: 1"
Outlet: 1½"
Thread Type
Set Pressure
Orifice
Body Material
Seat Type
Fluid
Operating Pressure
Design Pressure
Operating Temperature
Design Temperature
Back Pressure
Required Capacity
Quantity
Required Certificates
۳۱. اشتباهات رایج هنگام خرید
مهمترین اشتباهات عبارتاند از:
سفارش فقط براساس سایز 1×1½ اینچ
مشخص نکردن Type
عدم اعلام Article Number
اشتباه گرفتن NPT و BSP
مشخص نکردن Set Pressure
نادیده گرفتن Orifice
انتخاب شیر فقط براساس سایز خط
اعلام نکردن نوع سیال
عدم بررسی دما
نادیده گرفتن Back Pressure
انتخاب متریال نامناسب
خرید Replacement بدون بررسی Nameplate
۳۲. سوالات متداول درباره شیر اطمینان دندهای LESER
شیر اطمینان دندهای LESER در چه خانوادهای قرار دارد؟
مدلهای رزوهای متنوعی در خانواده Compact Performance ارائه میشوند.
آیا اتصال NPT دارد؟
بله، خانواده Compact Performance دارای مدلهای NPT است.
آیا رزوه G و R نیز دارد؟
بله، در مدلهای مربوطه G و R نیز ارائه میشوند.
آیا NPT و BSP قابل جایگزینی هستند؟
خیر. نوع رزوه باید دقیقاً با اتصال خط تطبیق داده شود.
Type 437 چه کاربردی دارد؟
برای حفاظت ظرفیتهای کوچک طراحی شده است.
Type 459 چه کاربردی دارد؟
برای ظرفیتهای متوسط قابل بررسی است.
Type 462 چه تفاوتی دارد؟
دارای O-Ring Disc برای افزایش Tightness در Configuration مربوطه است.
آیا بدنه WCB دارد؟
بله، در مدلهایی مانند Type 459 و 462 بدنه SA216 WCB قابل ارائه است.
آیا استنلس استیل دارد؟
بله، CF8M نیز در Configurationهای مربوطه قابل ارائه است.
برای خرید چه مشخصاتی لازم است؟
Type، Article Number، سایز، نوع رزوه، Set Pressure، Orifice، Material، Fluid، Temperature و Required Capacity باید مشخص شوند.
۳۳. جمعبندی
شیر اطمینان دندهای LESER آلمان سایز 1×1½ اینچ یک گزینه صنعتی برای حفاظت خطوط، مخازن تحت فشار، کمپرسورها، پمپها و تجهیزات فرآیندی در برابر افزایش غیرمجاز فشار است. LESER در خانواده Compact Performance انواع Safety Valve رزوهای را با اتصالات NPT، G و R و Configurationهای متنوع تولید میکند.
مدلهایی مانند Type 437، Type 459 و Type 462 برای ظرفیتها و شرایط کاری متفاوت طراحی شدهاند. بنابراین هنگام خرید نباید تنها سایز اتصال ملاک قرار گیرد و مشخصات Type، Article Number، Set Pressure، Orifice، Thread، Body Material، Seat، Temperature، Back Pressure و Required Capacity باید بررسی شوند.
