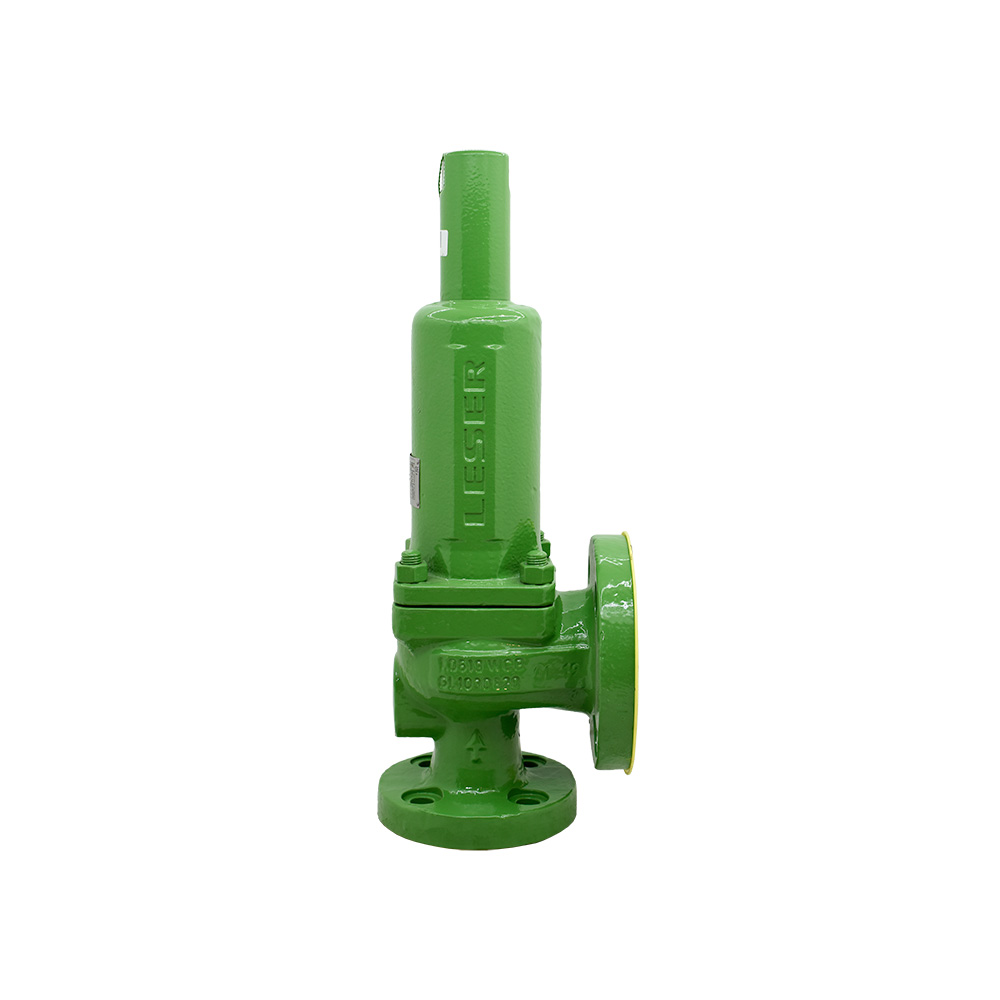

۱. معرفی شیر اطمینان LESER Type 441

LESER Type 441 از خانواده High Performance Safety Valve بوده و برای حفاظت تجهیزات صنعتی در برابر Overpressure طراحی شده است.

این شیر در شرایط عادی بسته باقی می‌ماند و زمانی که فشار سیستم به Set Pressure تعیین‌شده برسد، باز شده و سیال اضافی را تخلیه می‌کند.

پس از کاهش فشار، Disc مجدداً روی Seat قرار گرفته و شیر بسته می‌شود.

۲. مفهوم سایز 2×3 اینچ

در Safety Valve سایز 2×3 اینچ به معنی:

Inlet: 2"

Outlet: 3"

است.

بزرگ‌تر بودن Outlet نسبت به Inlet در شیرهای اطمینان صنعتی متداول است و برای مدیریت مناسب جریان تخلیه‌شده در نظر گرفته می‌شود.

۳. Orifice سایز 2×3 اینچ

یکی از مشخصات مهم این مدل، Orifice آن است.

در Type 441/442 Full Nozzle ANSI سایز 2×3 اینچ:

Actual Orifice Diameter: حدود 46 mm

Actual Orifice Area: حدود 1662 mm²

است.

با این حال ظرفیت واقعی تخلیه فقط از روی مساحت Orifice تعیین نمی‌شود و شرایط فرآیندی نیز باید در محاسبات لحاظ شوند.

۴. طراحی Full Lift

Type 441 از طراحی Full Lift استفاده می‌کند.

این ساختار امکان دستیابی به سطح عبور مناسب در شرایط Relief را فراهم کرده و این خانواده را برای سرویس‌هایی با Required Mass Flow بالا مناسب می‌سازد.

Full Lift بودن شیر نباید با انتخاب ظرفیت صحیح اشتباه گرفته شود؛ ظرفیت موردنیاز همچنان باید محاسبه شود.

۵. ساختار Full Nozzle

در نسخه Full Nozzle، Nozzle یکی از اجزای اصلی مسیر جریان و سطح آب‌بندی است.

این طراحی در بسیاری از سرویس‌های صنعتی که عملکرد پایدار و تعمیر و نگهداری مناسب اهمیت دارد مورد استفاده قرار می‌گیرد.

۶. عملکرد Spring Loaded

LESER Type 441 از نوع Spring Loaded Safety Valve است.

در شرایط عادی Spring باعث بسته ماندن Disc روی Seat می‌شود.

با افزایش فشار تا Set Pressure، نیروی سیال بر نیروی بسته نگه‌دارنده غلبه کرده و شیر باز می‌شود.

پس از تخلیه فشار اضافی و کاهش فشار سیستم، Spring باعث بسته شدن مجدد شیر می‌شود.

۷. محدوده Set Pressure

خانواده Type 441/442 Full Nozzle ANSI بسته به Configuration در محدوده گسترده‌ای از Set Pressure قابل ارائه است و محدوده کلی آن تا حدود 49 bar قابل بررسی است.

Set Pressure دقیق شیر باید براساس:

Spring Range

Body Material

Temperature

Flange Rating

Configuration

شرایط فرآیند

تعیین شود.

۸. Class 150 و Class 300

این خانواده با اتصال ASME B16.5 و در Configurationهای مختلف با:

Class 150

Class 300

قابل بررسی است.

Class به معنی Set Pressure نیست.

Pressure Class بیانگر Rating اتصال و تجهیزات در شرایط مشخص متریال و دما است، در حالی که Set Pressure نقطه تنظیم عملکرد Safety Valve است.

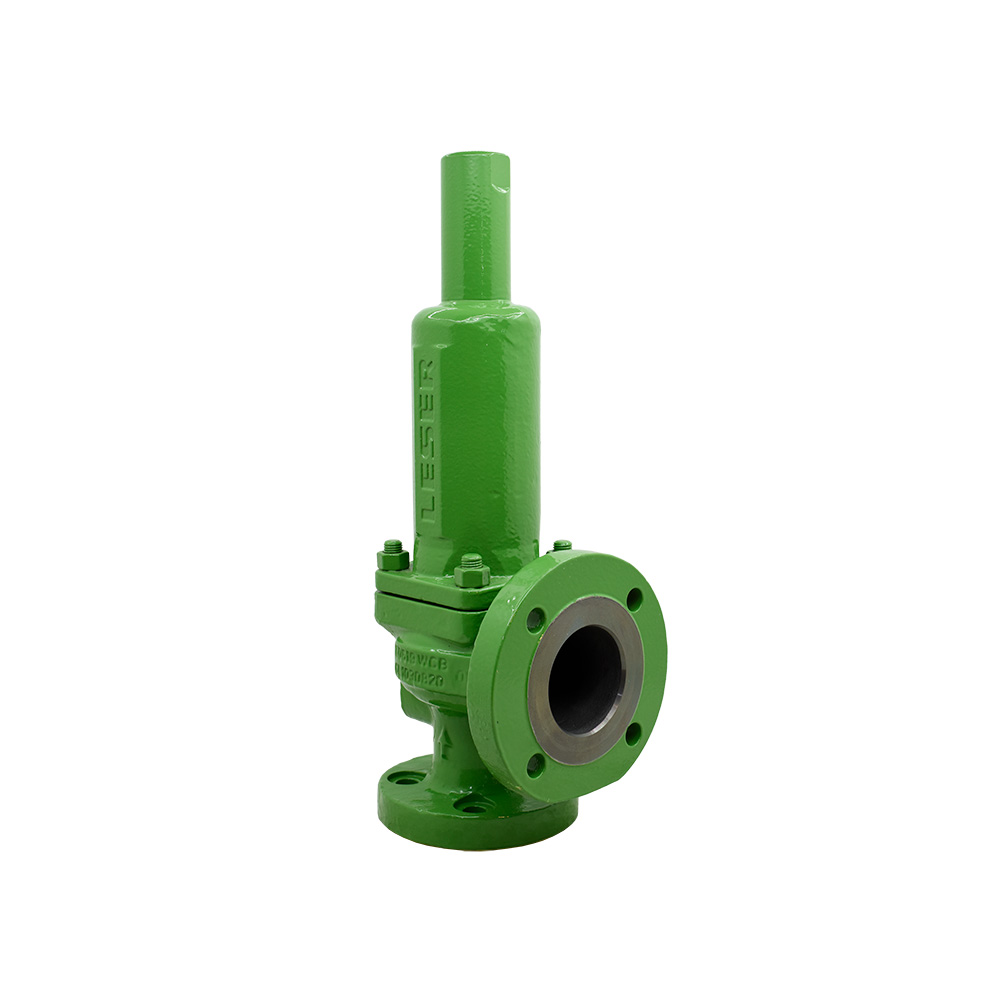

۹. بدنه Carbon Steel

یکی از متریال‌های اصلی قابل ارائه برای این خانواده:

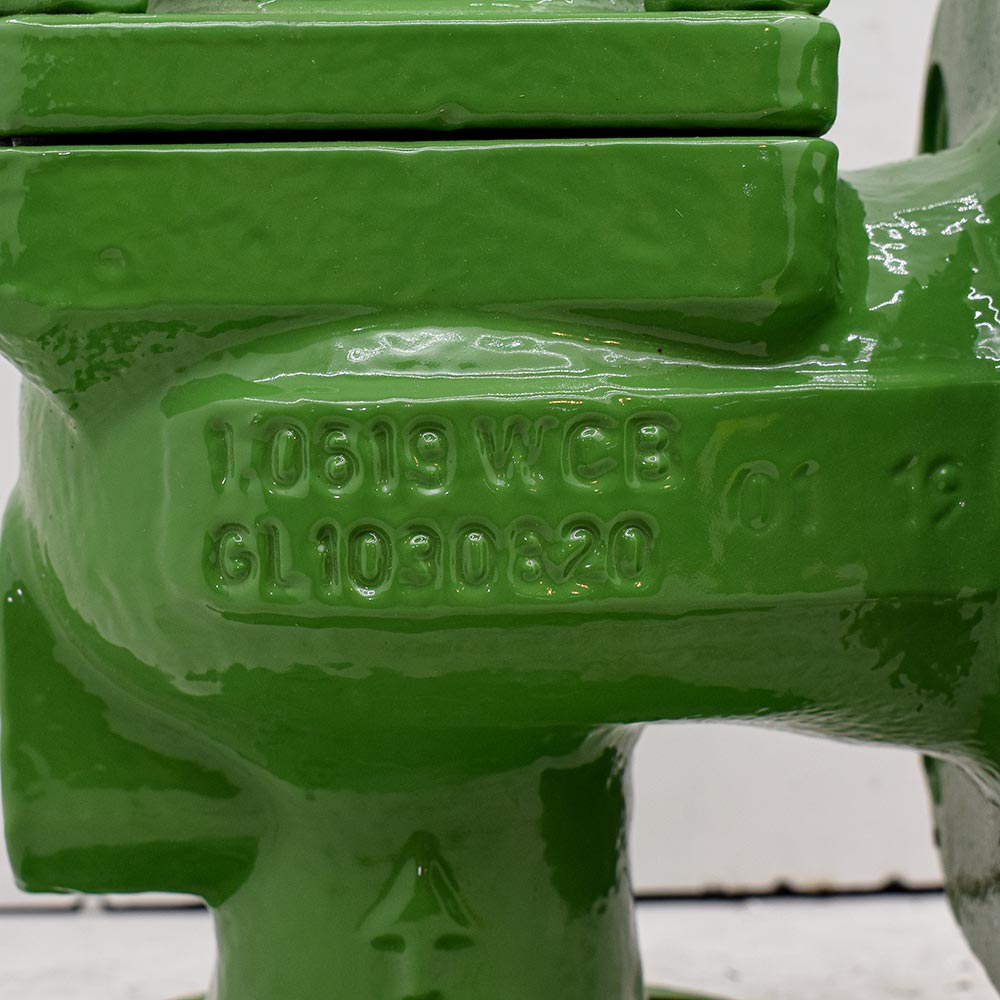

SA216 WCB / 1.0619

است.

WCB یک Cast Carbon Steel رایج در شیرآلات و تجهیزات تحت فشار بوده و در بسیاری از خطوط نفت، گاز، بخار و فرآیندی استفاده می‌شود.

انتخاب WCB باید براساس Fluid، Temperature، Corrosion و Specification پروژه انجام شود.

۱۰. بدنه Stainless Steel

برای سرویس‌هایی که مقاومت خوردگی بیشتری نیاز دارند، نسخه استنلس استیل نیز قابل بررسی است.

یکی از متریال‌های این خانواده:

SA351 CF8M / 1.4408

است که در خانواده Cast Stainless Steel 316 قرار می‌گیرد.

انتخاب بین WCB و CF8M باید براساس شرایط واقعی سیال انجام شود.

۱۱. Seat و آب‌بندی

بسته به Configuration، گزینه‌های Seat می‌توانند شامل:

Metallic

Sealing Plate

O-Ring

باشند.

Metal Seat برای بسیاری از سرویس‌های صنعتی و دمای بالاتر مناسب است.

در صورت استفاده از Soft Sealing یا O-Ring باید Temperature Limit و Chemical Compatibility متریال آب‌بندی بررسی شود.

۱۲. Bellows

در برخی Configurationها Bellows قابل ارائه است.

Bellows می‌تواند برای کاهش اثر Back Pressure و محافظت از بعضی اجزای داخلی شیر مورد استفاده قرار گیرد.

نوع و ضرورت Bellows باید براساس شرایط Outlet و Back Pressure تعیین شود.

۱۳. Back Pressure

Back Pressure یکی از پارامترهای مهم در انتخاب Safety Valve است.

این فشار می‌تواند در اثر:

Discharge Piping

Flare Header

Closed Relief System

مقاومت مسیر خروجی

عملکرد سایر شیرهای متصل به Header

ایجاد شود.

نادیده گرفتن Back Pressure می‌تواند عملکرد شیر و ظرفیت واقعی آن را تحت تأثیر قرار دهد.

۱۴. کاربردهای صنعتی

شیر اطمینان LESER Type 441 سایز 2×3 اینچ برای حفاظت تجهیزات مختلف قابل بررسی است، از جمله:

Pressure Vessel

Steam Line

Gas Line

Process Line

Heat Exchanger

Separator

Receiver

Compressor System

تجهیزات پتروشیمی

پالایشگاه

صنایع شیمیایی

نیروگاه

خطوط Utility

انتخاب نهایی باید براساس Relief Scenario واقعی سیستم انجام شود.

۱۵. کاربرد در خطوط بخار

خانواده High Performance LESER در Steam Service کاربرد گسترده‌ای دارد.

برای انتخاب Safety Valve در خطوط بخار باید مشخص شود:

Steam Pressure

Steam Temperature

Saturated یا Superheated

Required Relief Capacity

Back Pressure

Set Pressure

چه مقادیری دارند.

۱۶. کاربرد در خطوط گاز

برای Gas Service نیز Type 441 گزینه مناسبی است.

در محاسبه ظرفیت گاز باید مشخصاتی مانند:

نوع گاز

Molecular Weight

Set Pressure

Relieving Pressure

Temperature

Required Flow

در نظر گرفته شوند.

۱۷. کاربرد در Pressure Vessel

یکی از کاربردهای اصلی Safety Valve حفاظت Pressure Vessel است.

در صورت ایجاد شرایط Overpressure، شیر باز شده و سیال اضافی را تخلیه می‌کند تا فشار از محدوده مجاز تجهیز فراتر نرود.

Set Pressure باید با MAWP و Design Specification تجهیز هماهنگ باشد.

۱۸. ظرفیت تخلیه و Sizing

انتخاب Safety Valve فقط براساس سایز 2×3 اینچ صحیح نیست.

برای Sizing باید حداقل اطلاعات زیر مشخص باشند:

Fluid

Set Pressure

Relieving Pressure

Relieving Temperature

Required Capacity

Back Pressure

Orifice

Discharge Conditions

Sizing نادرست می‌تواند منجر به Oversizing یا Undersizing شود.

۱۹. جلوگیری از Chattering

Chattering به باز و بسته شدن سریع و مکرر Safety Valve گفته می‌شود.

برخی عوامل ایجاد آن عبارت‌اند از:

Oversizing

افت فشار زیاد Inlet

Back Pressure نامناسب

انتخاب نادرست Valve

ناپایداری فرآیند

Chattering می‌تواند به Disc، Seat و سایر اجزای داخلی آسیب وارد کند.

۲۰. نصب صحیح

برای عملکرد مطمئن شیر باید اصول نصب رعایت شوند.

موارد مهم عبارت‌اند از:

Inlet Piping تا حد امکان کوتاه باشد.

افت فشار ورودی کنترل شود.

داخل خط قبل از نصب تمیز شود.

فلنج‌ها Alignment صحیح داشته باشند.

Pipe Stress به Body منتقل نشود.

Outlet Piping دارای Support مناسب باشد.

Back Pressure بررسی شود.

جهت نصب مطابق دستورالعمل سازنده باشد.

۲۱. تعمیر و نگهداری

Safety Valve یک تجهیز حفاظتی است و باید در برنامه Inspection و Maintenance قرار گیرد.

اجزای مهم برای بررسی عبارت‌اند از:

Body

Nozzle

Disc

Seat

Spring

Stem

Guide

Bellows

Gasket

Set Pressure نیز باید با Test Bench و تجهیزات کالیبره‌شده بررسی شود.

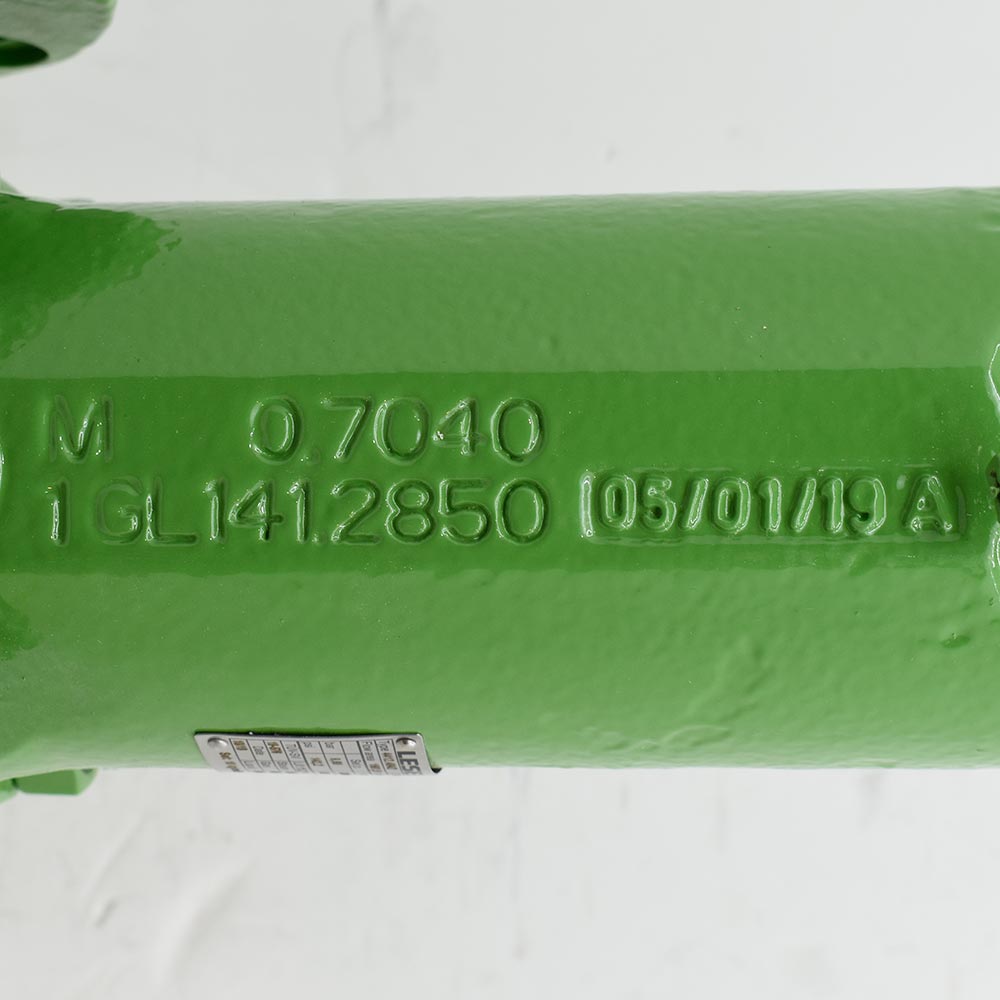

۲۲. Nameplate و تشخیص شیر اصل

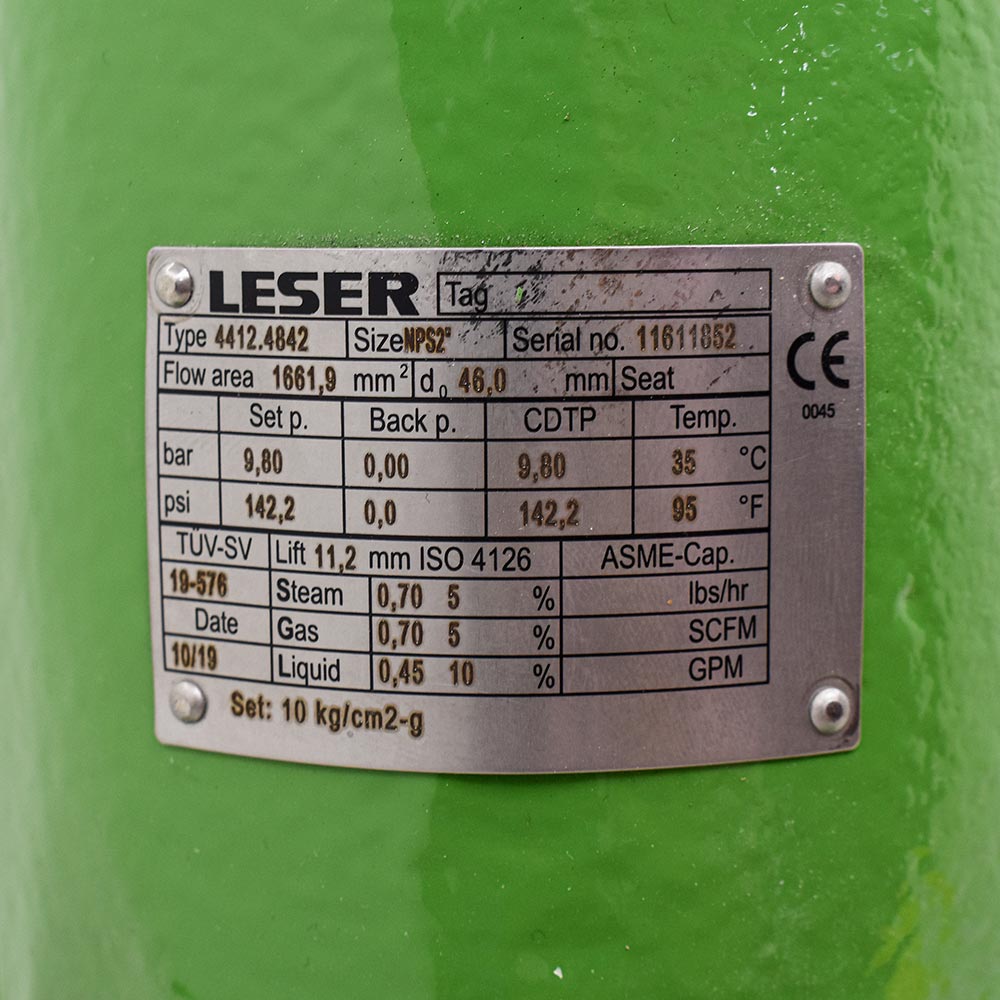

برای شناسایی دقیق LESER موجود، بهتر است اطلاعات Nameplate بررسی شوند.

موارد مهم شامل:

Manufacturer

Type

Article Number

Serial Number

Valve Size

Set Pressure

Material

Pressure Rating

است.

۲۳. مدارک فنی

MTC

EN 10204 3.1

Material Traceability

Set Pressure Certificate

Test Report

Inspection Documentation

COO

سایر مدارک موردنیاز پروژه

۲۴. مزایای LESER Type 441 سایز 2×3

مهم‌ترین مزایای این شیر عبارت‌اند از:

طراحی High Performance

Spring Loaded

Full Lift Design

Full Nozzle Construction

سایز استاندارد 2×3 اینچ

اتصال Flanged

امکان انتخاب WCB یا CF8M

مناسب Steam و Gas Service

ظرفیت تخلیه مناسب

قابلیت انتخاب Seat

امکان استفاده از Bellows در Configurationهای مربوطه

مناسب تجهیزات و خطوط صنعتی

۲۵. قیمت شیر اطمینان LESER Type 441 سایز 2×3 اینچ

Body Material

Class

Set Pressure

Seat Type

Bellows

Spring Range

Certification

نوع Configuration

Quantity

شرایط تأمین

سایز 2×3 اینچ یعنی چه؟

یعنی ورودی شیر 2 اینچ و خروجی آن 3 اینچ است.

آیا این سایز در LESER Type 441 وجود دارد؟

بله، سایز 2×3 اینچ در خانواده Type 441/442 Full Nozzle ANSI ارائه شده است.

Orifice این سایز چقدر است؟

قطر واقعی Orifice حدود 46 میلی‌متر و سطح واقعی آن حدود 1662 میلی‌متر مربع است.

آیا این شیر Spring Loaded است؟

بله، خانواده High Performance Type 441 از نوع Spring Loaded است.

آیا برای بخار مناسب است؟

بله، با انتخاب صحیح Set Pressure، Material، Rating و Capacity.

آیا برای گاز مناسب است؟

بله، این خانواده در Gas Service نیز کاربرد دارد.

آیا بدنه کربن استیل دارد؟

بله، SA216 WCB / 1.0619 از متریال‌های قابل ارائه است.

آیا استنلس استیل نیز دارد؟

بله، SA351 CF8M / 1.4408 نیز در Configurationهای مربوطه قابل ارائه است.

آیا Class 150 و 300 دارد؟

بله، خانواده Full Nozzle ANSI در Class 150 و Class 300 قابل بررسی است.

آیا Class 150 یعنی Set Pressure برابر 150 psi است؟

خیر. Class و Set Pressure دو مشخصه متفاوت هستند.

Size، Set Pressure، Class، Material، Seat، Fluid، Temperature، Back Pressure و Required Capacity باید مشخص شوند.

۲۹. جمع‌بندی

شیر اطمینان فلنج‌دار LESER آلمان سری 441 سایز 2×3 اینچ یک Safety Valve صنعتی از خانواده High Performance با طراحی Spring Loaded، Full Lift و Full Nozzle است که برای حفاظت تجهیزات و خطوط در برابر افزایش غیرمجاز فشار استفاده می‌شود.

در خانواده Type 441/442 Full Nozzle ANSI، سایز 2×3 اینچ دارای Orifice با قطر واقعی حدود 46 میلی‌متر و سطح عبور حدود 1662 میلی‌متر مربع است. امکان انتخاب متریال‌هایی مانند SA216 WCB کربن استیل و SA351 CF8M استنلس استیل و همچنین Class 150 یا 300 براساس Configuration وجود دارد.

برای انتخاب صحیح این شیر، فقط مدل و سایز کافی نیست و مشخصات Set Pressure، Fluid، Required Capacity، Temperature، Back Pressure، Body Material، Seat و Flange Rating باید براساس شرایط واقعی سیستم تعیین شوند.
