قیمت شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 | تخلیه ایمن فشار اضافی

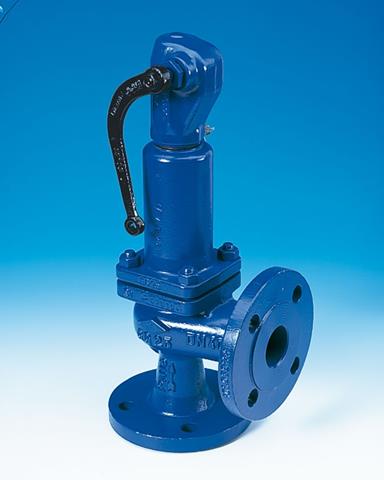

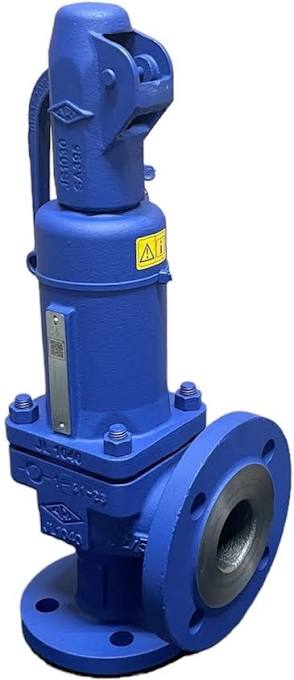

شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 یک Safety Valve صنعتی برای حفاظت تجهیزات، خطوط و مخازن تحت فشار در برابر افزایش غیرمجاز فشار است. این شیر با عملکرد خودکار، زمانی که فشار سیستم به Set Pressure برسد، باز شده و سیال اضافی را تخلیه میکند تا از آسیب به تجهیزات جلوگیری شود.
در خانواده ARI-SAFE، شیرهای اطمینان فلنجدار در Pressure Ratingهای مختلف تا PN40 تولید میشوند و برای سرویسهای صنعتی مانند بخار، گاز، آب و بسیاری از سیالات فرآیندی قابل بررسی هستند. برای سایز 1×1½ اینچ، انتخاب نهایی باید براساس DN ورودی و خروجی، Set Pressure، سیال، دما، متریال، ظرفیت تخلیه و Configuration واقعی شیر انجام شود.
مشخصات کلیدی
| مشخصات | توضیحات |
|---|---|
| نوع محصول | Safety Valve / Pressure Relief Valve |
| برند | ARI-Armaturen |
| کشور برند | آلمان |
| خانواده | ARI-SAFE |
| نوع عملکرد | Spring Loaded |
| نوع اتصال | Flanged |
| سایز | 1×1½ اینچ |
| سایز ورودی | 1 اینچ / DN25 |
| سایز خروجی | 1½ اینچ / DN40 |
| فشار نامی | PN40 |
| استاندارد فلنج | EN 1092 مطابق Configuration |
| متریال بدنه | Carbon Steel / Stainless Steel مطابق مدل |
| متریال کربن استیل قابل بررسی | 1.0619+N |
| نوع Bonnet | Closed یا Open مطابق مدل |
| نوع Lifting Device | Lever / Gastight Cap مطابق Configuration |
| Bellows | قابل ارائه در برخی مدلها |
| Seat | مطابق Configuration |
| کاربرد | بخار، گاز، آب، خطوط فرآیندی و تجهیزات تحت فشار |
۱. معرفی شیر اطمینان ARI-Armaturen
ARI-Armaturen یکی از تولیدکنندگان شناختهشده آلمانی در زمینه شیرآلات صنعتی است و خانواده ARI-SAFE را برای حفاظت سیستمهای تحت فشار تولید میکند.
این Safety Valve برای جلوگیری از افزایش فشار بیش از حد مجاز طراحی شده و در صنایع مختلف برای حفاظت Pressure Vessel، خطوط بخار، تجهیزات فرآیندی و سیستمهای Utility استفاده میشود.
۲. مفهوم سایز 1×1½ اینچ
در این شیر:
Inlet: 1"
Outlet: 1½"
ورودی معادل DN25
خروجی معادل DN40
است.
بزرگتر بودن Outlet نسبت به Inlet در بسیاری از Safety Valveها طبیعی است و به خروج مناسب سیال در زمان Relief کمک میکند.
۳. PN40 چیست؟
PN40 نشاندهنده Nominal Pressure Rating سیستم فلنجی است.
عدد PN40 نباید بهصورت مستقیم و بدون توجه به دما و متریال به معنی فشار کاری ثابت 40 bar تفسیر شود.
Pressure Rating واقعی شیر به عواملی مانند:
Body Material
Temperature
Flange Standard
Valve Construction
وابسته است.
۴. تفاوت PN40 و Set Pressure
PN40 و Set Pressure دو مشخصه متفاوت هستند.
PN40 Rating اتصال و بدنه را نشان میدهد.
Set Pressure فشار تنظیمشدهای است که شیر در آن شروع به باز شدن میکند.
برای انتخاب Safety Valve، هر دو مشخصه باید بهصورت جداگانه بررسی شوند.
۵. نحوه عملکرد Spring Loaded
ARI-SAFE از مکانیزم Spring Loaded استفاده میکند.
در شرایط عادی، نیروی فنر Disc را روی Seat نگه میدارد.
با افزایش فشار سیستم و رسیدن آن به Set Pressure، نیروی سیال بر نیروی Spring غلبه کرده و شیر باز میشود.
پس از تخلیه فشار اضافی و کاهش فشار سیستم، Disc دوباره روی Seat قرار میگیرد.
۶. متریال بدنه
در خانواده ARI-SAFE بسته به مدل و فشار کاری، متریالهای مختلفی قابل ارائه هستند.
برای مدلهای PN40 میتوان متریالهایی مانند 1.0619+N را در Configurationهای مربوطه بررسی کرد.
این متریال از خانواده Cast Carbon Steel بوده و در بسیاری از سرویسهای صنعتی کاربرد دارد.
۷. انتخاب Carbon Steel یا Stainless Steel
Carbon Steel برای بسیاری از سرویسهای عمومی صنعتی، بخار، آب و گاز انتخاب رایجی است.
در شرایطی که مقاومت خوردگی بالاتری موردنیاز باشد، Stainless Steel نیز باید بررسی شود.
انتخاب متریال باید براساس:
Fluid
Corrosion
Temperature
Design Pressure
Project Specification
انجام شود.
۸. کاربرد در خطوط بخار
یکی از کاربردهای مهم ARI-SAFE استفاده در سیستمهای بخار است.
برای Steam Service باید مشخص شود:
بخار اشباع یا Superheated است.
Operating Pressure چقدر است.
Design Pressure چقدر است.
Steam Temperature چقدر است.
Required Relief Capacity چه مقداری است.
انتخاب صرفاً براساس سایز و PN40 کافی نیست.
۹. کاربرد در خطوط گاز
در Gas Service، Safety Valve از افزایش خطرناک فشار جلوگیری میکند.
برای Sizing صحیح باید اطلاعاتی مانند:
Gas Type
Molecular Weight
Set Pressure
Temperature
Required Flow
Back Pressure
مشخص شوند.
۱۰. کاربرد در آب و سیالات مایع
ARI-SAFE میتواند برای Water و سایر Liquid Serviceها نیز استفاده شود.
در خطوط مایع، سناریوهایی مانند:
Blocked Outlet
Thermal Expansion
Pump Overpressure
میتوانند باعث افزایش فشار شوند.
Safety Valve مناسب باید براساس Relief Scenario واقعی انتخاب شود.
۱۱. کاربردهای صنعتی
این شیر برای حفاظت تجهیزات مختلف قابل بررسی است، از جمله:
Pressure Vessel
Boiler Auxiliary Equipment
Steam Line
Gas Line
Heat Exchanger
Pump System
Receiver
Process Line
Utility System
صنایع پتروشیمی
پالایشگاه
نیروگاه
صنایع شیمیایی
۱۲. Set Pressure
Set Pressure یکی از مهمترین مشخصات Safety Valve است.
این مقدار باید با MAWP و Design Pressure تجهیز هماهنگ باشد.
Set Pressure نباید بدون محاسبه یا بررسی Specification تغییر داده شود.
۱۳. ظرفیت تخلیه
سایز 1×1½ اینچ بهتنهایی ظرفیت واقعی شیر را مشخص نمیکند.
Capacity به موارد زیر بستگی دارد:
Orifice
Set Pressure
Relieving Pressure
Fluid
Temperature
Back Pressure
Required Relief Load
برای تجهیزات حساس، Sizing باید بهصورت مهندسی انجام شود.
۱۴. Back Pressure
Back Pressure فشار موجود در Outlet شیر اطمینان است.
این فشار ممکن است در اثر:
Discharge Pipe
Relief Header
Closed System
مقاومت مسیر خروجی
ایجاد شود.
Back Pressure بالا میتواند بر عملکرد شیر اثر بگذارد و باید هنگام انتخاب لحاظ شود.
۱۵. Bellows
در برخی مدلهای ARI-SAFE امکان استفاده از Bellows Design وجود دارد.
Bellows میتواند برای کاهش اثر Back Pressure و جداسازی اجزای داخلی از محیط خروجی مفید باشد.
نیاز به Bellows باید براساس شرایط واقعی سیستم بررسی شود.
۱۶. Open Bonnet و Closed Bonnet
بسته به مدل، شیرهای ARI-SAFE با:
Open Bonnet
Closed Bonnet
قابل ارائه هستند.
انتخاب Bonnet به نوع سیال، Temperature، شرایط محیطی و Configuration شیر بستگی دارد.
۱۷. Lever و Gastight Cap
بسته به مدل، شیر میتواند با:
Lifting Lever
Gastight Cap
ارائه شود.
Lever برای انجام تست عملکرد مکانیکی در شرایط مجاز کاربرد دارد.
Gastight Cap برای سرویسهایی که عدم خروج سیال از قسمت Bonnet اهمیت بیشتری دارد قابل بررسی است.
۱۸. استاندارد فلنج
در خانواده ARI-SAFE، اتصالهای PN براساس استانداردهای اروپایی مانند EN 1092 قابل ارائه هستند.
برای سفارش باید DN، PN و Facing دقیق فلنج با Piping Specification پروژه تطبیق داده شوند.
۱۹. تست آببندی
Seat Tightness یکی از مشخصات مهم Safety Valve است.
در مدلهای مربوطه، تستهای Seat Leakage و Pressure Test براساس استانداردهای مرتبط انجام میشوند.
برای پروژههای حساس، Test Certificate باید در زمان سفارش درخواست شود.
۲۰. نصب صحیح
در زمان نصب Safety Valve باید موارد زیر رعایت شوند:
Inlet Line کوتاه باشد.
افت فشار Inlet کنترل شود.
Flange Alignment صحیح باشد.
Body تحت Pipe Stress قرار نگیرد.
Outlet Line بهدرستی Support شود.
Back Pressure محاسبه شود.
مسیر تخلیه ایمن باشد.
Orientation شیر مطابق دستورالعمل سازنده باشد.
نصب نامناسب میتواند باعث Leakage یا عملکرد ناپایدار شود.
۲۱. جلوگیری از Chattering
Chattering به باز و بسته شدن سریع و مکرر Safety Valve گفته میشود.
علل رایج آن عبارتاند از:
Oversizing
افت فشار زیاد Inlet
Back Pressure نامناسب
انتخاب نادرست Capacity
نوسان شدید فشار سیستم
Chattering میتواند به Seat و اجزای داخلی آسیب بزند.
۲۲. نگهداری و تست دورهای
Safety Valve باید بهصورت دورهای بررسی شود.
موارد مهم شامل:
Spring
Disc
Seat
Stem
Guide
Bellows
Gasket
Lever
Set Pressure
است.
Set Pressure باید روی Test Bench مناسب و با تجهیزات کالیبرهشده بررسی شود.
۲۳. Nameplate و شناسایی دقیق محصول
برای Replacement یا استعلام دقیق، اطلاعات Nameplate اهمیت زیادی دارند.
بهتر است موارد زیر ثبت شوند:
ARI
Type
Size
PN
Set Pressure
Material
Serial Number
سایر مشخصات شناسایی
ARI برای محصولات خود از سیستمهای شناسایی دیجیتال مانند ARI-ID نیز استفاده میکند که میتواند اطلاعات فنی مرتبط با شیر را در اختیار کاربر قرار دهد.
۲۴. مدارک فنی
در سفارشهای پروژهای میتوان بسته به نیاز مدارکی مانند موارد زیر را درخواست کرد:
MTC
EN 10204 3.1
Pressure Test Report
Set Pressure Certificate
Material Traceability
Declaration of Conformity
COO
Inspection Documents
نوع مدارک باید قبل از سفارش مشخص شود.
۲۵. مزایای شیر اطمینان ARI PN40
مهمترین مزایای این شیر عبارتاند از:
تولید برند معتبر آلمانی
طراحی صنعتی Spring Loaded
اتصال فلنجی
PN40
مناسب سیستمهای تحت فشار
سایز ورودی DN25
Outlet بزرگتر DN40
قابلیت استفاده در Steam، Gas و Liquid Service
امکان انتخاب Configurationهای مختلف
امکان Bellows در مدلهای مربوطه
تعمیر و نگهداری صنعتی
مناسب پروژههای نفت، گاز، پتروشیمی و نیروگاهی
۲۶. قیمت شیر اطمینان ARI-Armaturen سایز 1×1½ اینچ PN40
قیمت شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 به مشخصات دقیق محصول بستگی دارد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
Type
Set Pressure
Body Material
Seat
Bonnet Type
Lifting Device
Bellows
Certification
Quantity
شرایط تأمین
به همین دلیل برای اعلام قیمت دقیق، بهتر است عکس Nameplate یا Datasheet محصول ارائه شود.
۲۷. اطلاعات لازم برای خرید و RFQ
برای استعلام دقیق بهتر است مشخصات زیر اعلام شوند:
Brand: ARI-Armaturen
Type
Size: 1×1½"
Inlet: DN25
Outlet: DN40
PN: 40
Set Pressure
Body Material
Seat Type
Fluid
Operating Pressure
Design Pressure
Operating Temperature
Design Temperature
Required Capacity
Back Pressure
Quantity
Certification Requirement
۲۸. اشتباهات رایج هنگام خرید
از اشتباهات مهم هنگام انتخاب این شیر میتوان به موارد زیر اشاره کرد:
سفارش فقط براساس PN40
مشخص نکردن Set Pressure
اشتباه گرفتن PN با فشار تنظیم
خرید فقط براساس سایز اتصال
اعلام نکردن نوع سیال
نادیده گرفتن Temperature
عدم محاسبه Required Capacity
مشخص نکردن Back Pressure
انتخاب متریال نامناسب
خرید Replacement بدون بررسی Nameplate
۲۹. سوالات متداول درباره شیر اطمینان ARI سایز 1×1½ PN40
سایز 1×1½ اینچ یعنی چه؟
یعنی ورودی شیر 1 اینچ یا DN25 و خروجی آن 1½ اینچ یا DN40 است.
PN40 یعنی فشار تنظیم 40 bar است؟
خیر. PN40 Pressure Rating است و Set Pressure میتواند مقدار دیگری باشد.
آیا این شیر برای بخار مناسب است؟
بله، خانواده ARI-SAFE در Steam Service کاربرد دارد، اما فشار، دما و ظرفیت باید بررسی شوند.
آیا برای گاز مناسب است؟
بله، با انتخاب و Sizing صحیح.
آیا برای آب قابل استفاده است؟
بله، در Configuration مناسب میتواند برای Liquid Service استفاده شود.
آیا بدنه کربن استیل دارد؟
بله، در خانواده PN40 متریال کربن استیل مانند 1.0619+N قابل بررسی است.
آیا Bellows دارد؟
در بعضی مدلها Bellows Design قابل ارائه است.
آیا Lever دارد؟
بسته به Type، Lifting Device یا Gastight Cap قابل ارائه است.
برای خرید چه مشخصاتی لازم است؟
Type، Size، PN، Set Pressure، Material، Fluid، Temperature، Capacity و Back Pressure باید مشخص شوند.
۳۰. جمعبندی
شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 یک Safety Valve صنعتی برای تخلیه ایمن فشار اضافی و حفاظت تجهیزات در برابر Overpressure است. سایز ورودی 1 اینچ معادل DN25 و خروجی 1½ اینچ معادل DN40 بوده و Pressure Rating برابر PN40 باید همراه با Set Pressure، Temperature و Material واقعی پروژه بررسی شود.
خانواده ARI-SAFE با طراحی Spring Loaded برای سرویسهای مختلف صنعتی مانند بخار، گاز، آب و خطوط فرآیندی قابل استفاده است و بسته به Configuration میتواند با متریال، Bonnet، Seat، Lifting Device و Bellows متفاوت ارائه شود.
برای انتخاب صحیح این شیر، فقط سایز و PN40 کافی نیست و باید مشخصات Set Pressure، Fluid، Required Capacity، Temperature، Back Pressure، Body Material و Configuration بهصورت دقیق بررسی شوند.
پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرهای اطمینان، شیرآلات صنعتی و تجهیزات پایپینگ، امکان بررسی و تأمین شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 را براساس Datasheet، Nameplate و مشخصات فنی پروژه فراهم میکند.
برای خرید و استعلام قیمت شیر اطمینان فلنجدار ARI-Armaturen آلمان سایز 1×1½ اینچ PN40 و انتخاب Set Pressure، متریال و Configuration مناسب شرایط واقعی سیستم، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
