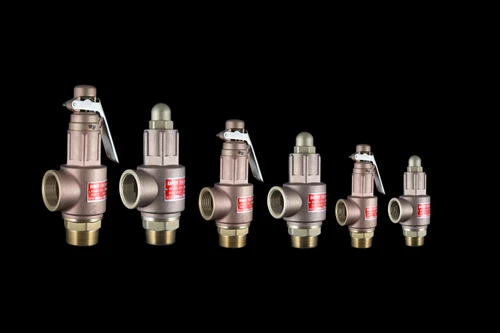

شیر اطمینان دنده‌ای برنجی HISEC یکی از تجهیزات حفاظتی کاربردی برای جلوگیری از افزایش غیرمجاز فشار در خطوط و تجهیزات تحت فشار است. این Safety Valve با رسیدن فشار سیستم به مقدار تنظیم‌شده، به‌صورت خودکار باز شده و بخشی از سیال را تخلیه می‌کند تا فشار اضافی کاهش یابد و از آسیب به مخازن، کمپرسورها، خطوط لوله، تجهیزات تأسیساتی و اجزای فرآیندی جلوگیری شود.

ساختار برنجی، اتصال دنده‌ای و مکانیزم فنری این نوع شیر، آن را برای بسیاری از سرویس‌های عمومی صنعتی و تأسیساتی مناسب می‌کند. برای انتخاب صحیح شیر اطمینان HISEC باید مشخصاتی مانند سایز، Set Pressure، Working Pressure، نوع رزوه، دمای کاری، نوع سیال، ظرفیت تخلیه، Back Pressure و مدل دقیق محصول به‌صورت هم‌زمان بررسی شوند.

۱. معرفی شیر اطمینان دنده‌ای برنجی HISEC

شیر اطمینان HISEC نوعی Safety Valve / Pressure Relief Valve است که برای حفاظت از تجهیزات در برابر Overpressure مورد استفاده قرار می‌گیرد.

این شیر در شرایط عادی بسته باقی می‌ماند و با افزایش فشار تا مقدار تنظیم‌شده، مسیر تخلیه را باز می‌کند.

۲. مشخصات فنی شیر اطمینان HISEC

۳. عملکرد شیر اطمینان HISEC

در حالت عادی، نیروی Spring باعث می‌شود Disc روی Seat قرار گرفته و مسیر خروج بسته باشد.

با افزایش فشار ورودی، نیروی واردشده از طرف سیال افزایش پیدا می‌کند.

هنگامی که این نیرو به محدوده تعیین‌شده برسد، Disc از Seat فاصله گرفته و تخلیه آغاز می‌شود.

۴. تخلیه فشار اضافی

پس از باز شدن شیر، بخشی از سیال از Outlet خارج می‌شود.

این فرآیند باعث کاهش فشار و جلوگیری از ادامه افزایش آن در سیستم می‌شود.

۵. بسته شدن مجدد شیر

بعد از کاهش فشار، نیروی Spring مجدداً Disc را روی Seat قرار می‌دهد.

شیر در محدوده مشخص دوباره بسته شده و تخلیه متوقف می‌شود.

۶. وظیفه اصلی شیر

وظیفه اصلی این شیر حفاظت از تجهیزات در برابر افزایش بیش از حد فشار است.

این تجهیزات می‌توانند شامل:

مخازن

کمپرسورها

خطوط لوله

سیستم‌های هوای فشرده

تجهیزات فرآیندی

سیستم‌های تأسیساتی

باشند.

۷. Set Pressure چیست؟

Set Pressure فشاری است که شیر برای شروع عملکرد در آن تنظیم می‌شود.

این مقدار باید با فشار مجاز سیستم و تجهیزات هماهنگ باشد.

۸. اهمیت Set Pressure

فشار تنظیم باید براساس مشخصات واقعی سیستم انتخاب شود.

موارد مهم عبارت‌اند از:

Working Pressure

Design Pressure

MAWP

دمای کاری

نوع سیال

استاندارد سیستم

۹. تفاوت Working Pressure و Set Pressure

Working Pressure فشار عادی بهره‌برداری است.

Set Pressure فشاری است که شیر برای واکنش حفاظتی در آن تنظیم شده است.

این دو مقدار نباید با یکدیگر اشتباه گرفته شوند.

۱۰. Overpressure چیست؟

Overpressure زمانی رخ می‌دهد که فشار سیستم از محدوده مجاز افزایش پیدا کند.

این وضعیت می‌تواند در اثر:

انسداد مسیر

خرابی کنترل فشار

افزایش دما

افزایش فشار منبع

خطای عملیاتی

خرابی تجهیزات

ایجاد شود.

۱۱. اهمیت حفاظت در برابر فشار اضافی

فشار بیش از حد می‌تواند باعث:

نشتی

آسیب Seal

خرابی تجهیزات

شکست اتصالات

آسیب به خطوط

توقف سیستم

شود.

۱۲. بدنه برنجی

بدنه این گروه از شیرهای HISEC از آلیاژ برنجی یا برنزی، بسته به مدل، ساخته می‌شود.

این ساختار برای بسیاری از کاربردهای عمومی و سیالات سازگار گزینه‌ای مناسب است.

۱۳. مزایای بدنه Brass

بدنه برنجی می‌تواند ویژگی‌هایی مانند:

مقاومت مناسب در برابر خوردگی در محیط‌های سازگار

وزن مناسب

قابلیت ماشین‌کاری خوب

ساختار جمع‌وجور

نصب نسبتاً آسان

فراهم کند.

۱۴. محدودیت‌های متریال برنج

برنج برای هر نوع سیال و هر محدوده دمایی مناسب نیست.

در سرویس‌های خورنده، داغ یا شیمیایی باید Compatibility متریال بررسی شود.

۱۵. اتصال دنده‌ای

این محصول دارای اتصال Threaded است.

اتصال دنده‌ای باعث نصب سریع‌تر روی تجهیزات و خطوط سازگار می‌شود.

۱۶. اهمیت نوع Thread

هنگام سفارش باید نوع رزوه مشخص باشد.

موارد مهم شامل:

سایز رزوه

استاندارد Thread

Male / Female

نوع اتصال مقابل

هستند.

۱۷. سایز شیر اطمینان

Safety Valveهای HISEC در سایزهای مختلف عرضه می‌شوند.

انتخاب سایز نباید فقط براساس سایز Pipe انجام شود.

۱۸. اهمیت ظرفیت تخلیه

ظرفیت Relief یکی از مهم‌ترین پارامترهای انتخاب شیر اطمینان است.

شیر باید بتواند در شرایط اضطراری مقدار کافی از سیال را تخلیه کند.

۱۹. عوامل مؤثر بر ظرفیت

ظرفیت تخلیه تحت تأثیر:

Set Pressure

Orifice

نوع سیال

دما

Back Pressure

طراحی شیر

قرار دارد.

۲۰. Orifice چیست؟

Orifice سطح مؤثر عبور سیال هنگام باز شدن شیر است.

این مشخصه در تعیین ظرفیت تخلیه نقش اساسی دارد.

۲۱. Oversizing

انتخاب شیر بیش از حد بزرگ می‌تواند باعث عملکرد ناپایدار شود.

در برخی شرایط Oversizing باعث Chattering و سایش سریع‌تر Seat می‌شود.

۲۲. Undersizing

انتخاب شیر بیش از حد کوچک نیز خطرناک است.

اگر ظرفیت تخلیه کافی نباشد، فشار سیستم ممکن است حتی پس از باز شدن شیر همچنان افزایش پیدا کند.

۲۳. مکانیزم Spring Loaded

در این مکانیزم، Spring نیروی لازم برای بسته نگه داشتن Disc را فراهم می‌کند.

با افزایش فشار، نیروی سیال با نیروی فنر مقابله می‌کند.

۲۴. Spring

فنر یکی از اصلی‌ترین اجزای شیر اطمینان است.

محدوده Set Pressure به مشخصات Spring وابسته است.

۲۵. Disc

Disc عضو متحرک اصلی است که مسیر تخلیه را باز و بسته می‌کند.

سلامت سطح Disc برای عملکرد مناسب و آب‌بندی اهمیت دارد.

۲۶. Seat

Seat سطح تماس Disc در حالت بسته است.

رسوب، خوردگی یا آسیب این سطح می‌تواند باعث Leakage شود.

۲۷. Stem

Stem حرکت مکانیزم داخلی را هدایت می‌کند.

حرکت روان آن برای عملکرد قابل‌اعتماد شیر مهم است.

۲۸. اجزای اصلی شیر اطمینان

اجزای اصلی بسته به مدل می‌توانند شامل:

Body

Disc

Seat

Stem

Spring

Adjusting Mechanism

Cap

Inlet

Outlet

باشند.

۲۹. کاربرد در سیستم هوای فشرده

یکی از کاربردهای متداول Safety Valveهای برنجی، سیستم‌های Compressed Air است.

این شیر می‌تواند برای حفاظت از:

کمپرسور

Air Receiver

خطوط هوای فشرده

تجهیزات پنوماتیک

مورد بررسی قرار گیرد.

۳۰. کاربرد روی کمپرسور

افزایش فشار خروجی کمپرسور می‌تواند به تجهیزات آسیب وارد کند.

Safety Valve یکی از تجهیزات حفاظتی مهم در این سیستم‌ها محسوب می‌شود.

۳۱. کاربرد روی مخزن هوا

Air Receiver باید براساس الزامات طراحی دارای حفاظت مناسب در برابر Overpressure باشد.

Set Pressure و ظرفیت شیر باید با مشخصات مخزن تطابق داشته باشند.

۳۲. کاربرد در خطوط گاز

در صورت تأیید مدل و متریال، برخی شیرهای HISEC می‌توانند در Gas Service استفاده شوند.

نوع دقیق گاز باید بررسی شود.

۳۳. کاربرد در خطوط بخار

برخی مدل‌های این گروه ممکن است برای Steam Service مناسب باشند.

انتخاب برای بخار باید براساس فشار، دما و مدل دقیق انجام شود.

۳۴. کاربرد در خطوط صنعتی

شیر اطمینان دنده‌ای HISEC می‌تواند در بسیاری از خطوط صنعتی سازگار برای حفاظت فشار مورد استفاده قرار گیرد.

۳۵. کاربرد در سیستم‌های تأسیساتی

ابعاد جمع‌وجور و اتصال دنده‌ای این محصول باعث کاربرد آن در برخی سیستم‌های تأسیساتی نیز می‌شود.

۳۶. Back Pressure چیست؟

Back Pressure فشاری است که در سمت خروجی شیر وجود دارد.

این فشار می‌تواند روی عملکرد Safety Valve اثر بگذارد.

۳۷. Built-Up Back Pressure

این نوع فشار در اثر جریان سیال در Discharge Line هنگام باز شدن شیر ایجاد می‌شود.

طول و قطر مسیر تخلیه روی آن تأثیر دارد.

۳۸. مسیر تخلیه

Discharge Line باید برای خروج ایمن سیال طراحی شود.

مسیر خروجی نباید محدودیت غیرمجاز ایجاد کند.

۳۹. خطر مسدود شدن Outlet

مسدود بودن Outlet می‌تواند عملکرد شیر را مختل کند.

مسیر تخلیه باید همیشه مطابق طراحی سیستم آزاد باشد.

۴۰. تخلیه ایمن سیال

برای بخار، گاز یا سیالات داغ، خروجی شیر باید به محل ایمن هدایت شود.

تخلیه مستقیم در محل حضور پرسنل می‌تواند خطرناک باشد.

۴۱. دمای کاری

دمای کاری روی:

Body

Spring

Seat

Seal

Pressure Rating

تأثیر دارد.

۴۲. سازگاری با سیال

متریال شیر باید با سیال سازگار باشد.

برای سیالات خورنده یا شیمیایی بررسی دقیق‌تر ضروری است.

۴۳. انتخاب برای Air

در سرویس هوای فشرده باید Set Pressure و Required Capacity مشخص شوند.

۴۴. انتخاب برای Gas

در Gas Service باید نوع گاز، فشار، دما و ظرفیت موردنیاز بررسی شوند.

۴۵. انتخاب برای Steam

در Steam Service باید دما و شرایط واقعی بخار در کنار فشار بررسی شوند.

۴۶. انتخاب برای Liquid

در Liquid Service نیز پارامترهایی مانند Density، Flow و Pressure اهمیت دارند.

۴۷. تفاوت Safety Valve و Pressure Regulator

Pressure Regulator برای کنترل مداوم فشار طراحی می‌شود.

Safety Valve برای حفاظت سیستم در شرایط Overpressure استفاده می‌شود.

۴۸. تفاوت با Control Valve

Control Valve برای تنظیم فرآیندی جریان یا فشار استفاده می‌شود.

Safety Valve یک تجهیز حفاظتی است.

۴۹. Blowdown چیست؟

Blowdown اختلاف بین فشار باز شدن و فشار بسته شدن مجدد شیر است.

این مشخصه روی پایداری عملکرد Safety Valve تأثیر دارد.

۵۰. Chattering چیست؟

Chattering به باز و بسته شدن سریع و متوالی شیر گفته می‌شود.

این وضعیت می‌تواند باعث:

لرزش

آسیب Seat

کاهش عمر Disc

نشتی

صدای غیرعادی

شود.

۵۱. دلایل Chattering

برخی دلایل عبارت‌اند از:

Oversizing

افت فشار زیاد Inlet

Back Pressure نامناسب

ظرفیت نامتناسب

طراحی نادرست مسیر

۵۲. نصب صحیح

در زمان نصب باید:

سایز اتصال کنترل شود.

Thread سالم باشد.

مسیر Inlet محدود نشود.

Outlet آزاد باشد.

شیر تحت تنش Pipe قرار نگیرد.

جهت نصب مطابق مدل باشد.

۵۳. آب‌بندی رزوه

مواد آب‌بندی رزوه باید با فشار، دما و سیال سازگار باشند.

مواد اضافی نباید وارد مسیر داخلی شیر شوند.

۵۴. جلوگیری از تنش مکانیکی

لوله یا تجهیزات متصل نباید نیروی اضافی به Body شیر وارد کنند.

در صورت نیاز باید Support مناسب استفاده شود.

۵۵. تمیزی خط

ذرات خارجی ممکن است بین Disc و Seat قرار گرفته و باعث نشتی شوند.

تمیز بودن سیستم پیش از راه‌اندازی اهمیت دارد.

۵۶. تست Set Pressure

Set Pressure باید با تجهیزات مناسب و طبق برنامه نگهداری بررسی شود.

تنظیم تجربی روی خط توصیه نمی‌شود.

۵۷. تنظیم فشار شیر

تنظیم Set Pressure باید توسط افراد دارای صلاحیت انجام شود.

دستکاری غیراصولی مکانیزم تنظیم می‌تواند ایمنی سیستم را تحت تأثیر قرار دهد.

۵۸. نشتی Safety Valve

نشتی می‌تواند ناشی از:

آلودگی Seat

سایش

خوردگی

آسیب Disc

فشار کاری نزدیک Set Pressure

نصب نامناسب

باشد.

۵۹. علائم خرابی

نشانه‌های احتمالی خرابی عبارت‌اند از:

نشتی مداوم

باز شدن زودهنگام

عدم باز شدن

بسته نشدن کامل

خوردگی

صدای غیرعادی

عملکرد ناپایدار

۶۰. نگهداری دوره‌ای

برنامه بازرسی می‌تواند شامل:

کنترل Leakage

بررسی Body

کنترل رزوه

بررسی Seat

تست Set Pressure

بررسی مسیر تخلیه

کنترل خوردگی

باشد.

۶۱. اهمیت سرویس دوره‌ای

Safety Valve یک تجهیز حفاظتی است.

عدم سرویس مناسب می‌تواند باعث کاهش قابلیت اطمینان آن در شرایط اضطراری شود.

۶۲. مزایای شیر اطمینان HISEC

از مهم‌ترین ویژگی‌های این محصول می‌توان به موارد زیر اشاره کرد:

عملکرد خودکار

حفاظت در برابر Overpressure

بدنه برنجی

اتصال دنده‌ای

طراحی جمع‌وجور

مکانیزم Spring Loaded

نصب نسبتاً آسان

مناسب برای بسیاری از سرویس‌های سازگار

امکان انتخاب فشار تنظیم متناسب با مدل

۶۳. بررسی اصالت شیر HISEC

هنگام خرید بهتر است موارد زیر کنترل شوند:

نام HISEC

Model

Size

Set Pressure

Marking

Material

Connection

مشخصات درج‌شده روی محصول

۶۴. اهمیت Marking

Marking به شناسایی صحیح محصول کمک می‌کند.

مشخصات روی شیر باید با سفارش خرید تطابق داشته باشند.

۶۵. انتخاب Replacement

برای جایگزینی شیر موجود باید موارد زیر تطبیق داده شوند:

Size

Thread

Set Pressure

Material

Temperature

Fluid

Capacity

ابعاد نصب

۶۶. قیمت شیر اطمینان دنده‌ای برنجی HISEC

قیمت شیر اطمینان دنده‌ای برنجی HISEC براساس عوامل مختلف تعیین می‌شود.

مهم‌ترین عوامل عبارت‌اند از:

سایز

مدل

Set Pressure

متریال

نوع Thread

تعداد

موجودی

شرایط تأمین

۶۷. تأثیر سایز بر قیمت

تغییر سایز باعث تغییر ابعاد Body، Connection و ظرفیت تخلیه می‌شود.

به همین دلیل قیمت سایزهای مختلف متفاوت است.

۶۸. تأثیر فشار تنظیم

Set Pressure یکی از مشخصات مهم سفارش است.

فشار تنظیم موردنیاز باید هنگام استعلام قیمت اعلام شود.

۶۹. خرید شیر اطمینان HISEC

برای خرید صحیح بهتر است اطلاعات زیر ارائه شوند:

Brand: HISEC

Size

Set Pressure

Thread

Service Fluid

Temperature

Quantity

۷۰. اطلاعات لازم برای استعلام قیمت

برای استعلام می‌توانید مشخصات را به این شکل اعلام کنید:

شیر اطمینان دنده‌ای برنجی HISEC، سایز موردنظر، Set Pressure، نوع سیال و تعداد موردنیاز

۷۱. سفارش براساس عکس محصول

اگر محصول برای Replacement سفارش داده می‌شود، ارسال تصویر واضح از:

Body

Marking

Connection

Pressure Setting

Model

به شناسایی دقیق‌تر کمک می‌کند.

۷۲. سفارش پروژه‌ای

در پروژه‌های صنعتی امکان بررسی درخواست براساس:

RFQ

BOQ

MTO

Datasheet

Valve List

Equipment List

Purchase Requisition

وجود دارد.

۷۳. اشتباهات رایج هنگام خرید

برخی اشتباهات رایج عبارت‌اند از:

خرید فقط براساس سایز

اعلام نکردن Set Pressure

اشتباه گرفتن Working Pressure با Set Pressure

عدم بررسی Thread

مشخص نکردن نوع سیال

نادیده گرفتن دمای کاری

عدم بررسی ظرفیت Relief

خرید بدون بررسی Marking

۷۴. سوالات متداول درباره شیر اطمینان HISEC

شیر اطمینان HISEC چه وظیفه‌ای دارد؟
برای تخلیه فشار اضافی و حفاظت از تجهیزات در برابر Overpressure استفاده می‌شود.

بدنه این شیر از چه متریالی است؟
در گروه موردنظر بدنه از Brass یا Bronze مطابق مدل ساخته می‌شود.

اتصال شیر چگونه است؟
این مدل دارای اتصال دنده‌ای است و نوع دقیق Thread باید بررسی شود.

Set Pressure چیست؟
فشاری است که شیر برای شروع عملکرد در آن تنظیم شده است.

آیا این شیر نیاز به برق دارد؟
خیر. مدل Spring Loaded به‌صورت مکانیکی و با فشار سیال عمل می‌کند.

آیا برای هوای فشرده مناسب است؟
در صورت تطابق مدل، فشار و ظرفیت می‌تواند برای Compressed Air مورد استفاده قرار گیرد.

آیا برای گاز مناسب است؟
مناسب بودن باید براساس مدل، متریال و نوع گاز بررسی شود.

آیا برای بخار استفاده می‌شود؟
برخی مدل‌ها می‌توانند برای بخار مناسب باشند، اما فشار و دما باید دقیقاً بررسی شوند.

آیا سایز بزرگ‌تر بهتر است؟
خیر. سایز باید براساس ظرفیت موردنیاز انتخاب شود.

چرا شیر نشتی پیدا می‌کند؟
آلودگی Seat، سایش، فشار کاری نزدیک Set Pressure و آسیب داخلی از دلایل احتمالی هستند.

آیا Set Pressure قابل تغییر است؟
تنظیم باید توسط افراد متخصص و با تجهیزات تست مناسب انجام شود.

برای خرید چه اطلاعاتی لازم است؟
سایز، فشار تنظیم، نوع Thread، نوع سیال، دما و تعداد.

قیمت شیر اطمینان HISEC چگونه تعیین می‌شود؟
قیمت براساس سایز، مدل، فشار تنظیم، متریال، تعداد و شرایط تأمین مشخص می‌شود.

۷۵. جمع‌بندی

شیر اطمینان دنده‌ای برنجی HISEC یکی از تجهیزات حفاظتی مناسب برای کنترل شرایط افزایش فشار در بسیاری از سیستم‌های صنعتی و تأسیساتی سازگار است. ساختار Spring Loaded، بدنه برنجی و اتصال Threaded باعث شده این محصول گزینه‌ای کاربردی برای نصب روی خطوط، مخازن، کمپرسورها و تجهیزات تحت فشار باشد.

برای انتخاب صحیح باید علاوه بر سایز اتصال، مشخصات Set Pressure، Working Pressure، Relief Capacity، نوع Thread، دمای کاری، نوع سیال، Back Pressure و مدل دقیق شیر بررسی شوند. انتخاب Safety Valve تنها براساس قطر اتصال کافی نیست و ظرفیت تخلیه و شرایط واقعی سیستم باید هم‌زمان در نظر گرفته شوند.

پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرآلات صنعتی، تجهیزات پایپینگ و تجهیزات کنترل فشار، امکان بررسی و تأمین شیر اطمینان دنده‌ای برنجی HISEC را متناسب با سایز، فشار تنظیم، تعداد و مشخصات فنی پروژه فراهم می‌کند.

برای خرید و استعلام قیمت شیر اطمینان دنده‌ای برنجی HISEC و انتخاب مدل مناسب براساس فشار، دما، نوع سیال و شرایط کاری سیستم، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
