شیر اطمینان چگونه عمل میکند؟
در شیر اطمینان فنردار مستقیم، فنر نیروی لازم برای نگهداشتن دیسک روی نشیمن را ایجاد میکند. فشار سیال از سمت ورودی، نیرویی در جهت بازکردن شیر وارد میسازد. با رسیدن فشار به شرایط عملکرد، تعادل نیروها تغییر میکند و دیسک از نشیمن فاصله میگیرد.
سیال از مسیر بازشده تخلیه میشود و پس از افت فشار کافی، نیروی فنر باعث بستهشدن مجدد شیر میگردد. این طراحی برای عملکرد اصلی خود به چرخاندن دسته یا فرماندادن اپراتور نیاز ندارد.
مشخصات فنی شیر اطمینان صنعتی
| مشخصه | توضیحات قابل بررسی |
|---|---|
| نام محصول | شیر اطمینان صنعتی |
| نام متداول | سیفتی ولو |
| وظیفه اصلی | حفاظت در برابر اضافهفشار از طریق تخلیه سیال |
| نوع طراحی | فنردار مستقیم، متعادلشده یا پایلوتدار |
| الگوی بازشدن | جهشی یا تدریجی، مطابق طراحی |
| متریال داخلی | جنس نازل، دیسک، فنر و قطعات مرتبط |
| آببندی | نشیمن فلزی یا نرم |

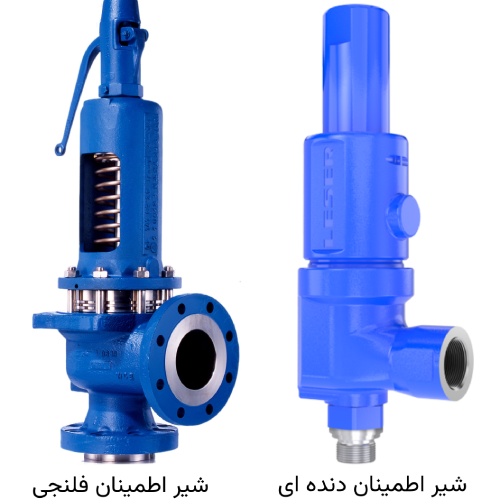

| اتصال | رزوهای یا فلنجدار، مطابق مدل |
| سایز ورودی و خروجی | بهصورت جداگانه |
| فشار تنظیم | مقدار تعیینشده برای عملکرد شیر |
| ظرفیت تخلیه | دبی تأییدشده در شرایط تعریفشده |
| فشار برگشتی | فشار سمت خروجی در شرایط مربوط |
| تجهیزات جانبی | اهرم، کلاهک، بلوز یا تجهیزات پایلوت، در صورت وجود |
| مدارک | دیتاشیت، گزارش آزمون و گواهیهای توافقشده |
طراحیهای فنردار و پایلوتدار، اتصالات و متریالهای مختلف، گزینههای متفاوتی برای شرایط بهرهبرداری فراهم میکنند؛ مشخصات یک سری محصول نباید به تمام شیرهای اطمینان تعمیم داده شود.
تفاوت سیفتی ولو و ریلیف ولو
در نامگذاری رایج، سیفتی ولو بیشتر با بازشدن سریع یا جهشی و ریلیف ولو (Relief Valve) با بازشدن تدریجی متناسب با افزایش فشار شناخته میشود. عنوان Safety Relief Valve نیز برای طراحیهایی به کار میرود که متناسب با سرویس، ویژگیهای مربوط به این خانوادهها را دارند.
بااینحال، تعاریف استانداردها کاملاً یکسان نیست. بنابراین نوع عملکرد را از روی نام بازاری، شکل بدنه یا داشتن دسته تشخیص ندهید؛ مشخصات سازنده و تأیید کاربرد، مبنای انتخاب هستند.
شیر اطمینان فنردار معمولی
در طراحی فنردار معمولی، نیروی فنر مستقیماً در بستهنگهداشتن دیسک نقش دارد. فشار سمت خروجی میتواند بر مشخصات عملکرد این طراحی اثر بگذارد؛ ازاینرو شرایط تخلیه باید پیش از انتخاب روشن باشد.
برای بررسی این گروه، فشار تنظیم، محدوده فنر و فشار برگشتی را همراه با نوع سیال اعلام کنید. تخلیه به هوای آزاد و تخلیه به کلکتور مشترک، شرایط یکسانی ایجاد نمیکنند.
شیر اطمینان بلوزدار متعادل
بلوز متعادلکننده قطعهای انعطافپذیر است که در طراحی مربوط، اثر فشار برگشتی بر عملکرد شیر را کاهش میدهد. این قطعه همچنین میتواند میان بخشهایی از مکانیزم داخلی و سیال فرایندی جداسازی ایجاد کند.
بلوزداربودن به معنی تحمل نامحدود فشار خروجی نیست. محدوده مجاز فشار برگشتی و شرایط کنترل سلامت بلوز باید برای همان مدل بررسی شوند.
شیر اطمینان پایلوتدار
در شیر اطمینان پایلوتدار، یک شیر کنترلی کوچکتر، عملکرد شیر اصلی را با استفاده از فشار سیال سیستم هدایت میکند. پایلوت، فشار محفظه کنترلی شیر اصلی را تغییر میدهد و شرایط بازشدن یا بستهشدن آن را فراهم میسازد.
مقایسه طراحیهای اصلی سیفتی ولو
| طراحی | ویژگی اصلی | موضوع مهم در انتخاب |
|---|---|---|
| فنردار معمولی | اعمال مستقیم نیروی فنر بر مکانیزم بستهشدن | اثر فشار خروجی بر عملکرد |
| بلوزدار متعادل | کاهش اثر فشار برگشتی با طراحی متعادلکننده | محدودیت فشار برگشتی و سلامت بلوز |
| پایلوتدار | کنترل شیر اصلی توسط پایلوت | نوع عملکرد و مشخصات مدار پایلوت |
انتخاب میان این طراحیها باید براساس شرایط واقعی سیستم انجام شود؛ پیچیدهتر بودن شیر، بهتنهایی دلیل مناسبتر بودن آن نیست.
اجزای اصلی شیر اطمینان
| قطعه | وظیفه |
|---|---|
| بدنه | نگهداری مجموعه و تشکیل بخشهایی از مسیر سیال |
| نازل | تشکیل مسیر ورودی و سطح مرتبط با نشیمن |
| دیسک | بازکردن و مسدودکردن مسیر تخلیه |
| نشیمن | ایجاد سطح آببندی |
| میله و راهنما | هدایت حرکت مکانیزم داخلی |
| فنر | ایجاد نیروی بستهنگهدارنده |
| پیچ تنظیم | تغییر بار تنظیم در محدوده مجاز |
| محفظه فنر | نگهداری فنر و اجزای مرتبط |
| کلاهک | محافظت از بخش تنظیم |
| اهرم بالابر | امکان بلندکردن دستی مکانیزم در طراحی مجهز به اهرم |
نشیمن فلزی و آببندی نرم
شیرهای اطمینان میتوانند نشیمن فلزی یا نرم داشته باشند. نوع نشیمن بر روش ارزیابی آببندی و معیار پذیرش نشتی اثر دارد؛ بنابراین عبارت «بدون نشتی» باید همراه با شرایط آزمون و معیار پذیرش مشخص بیان شود.

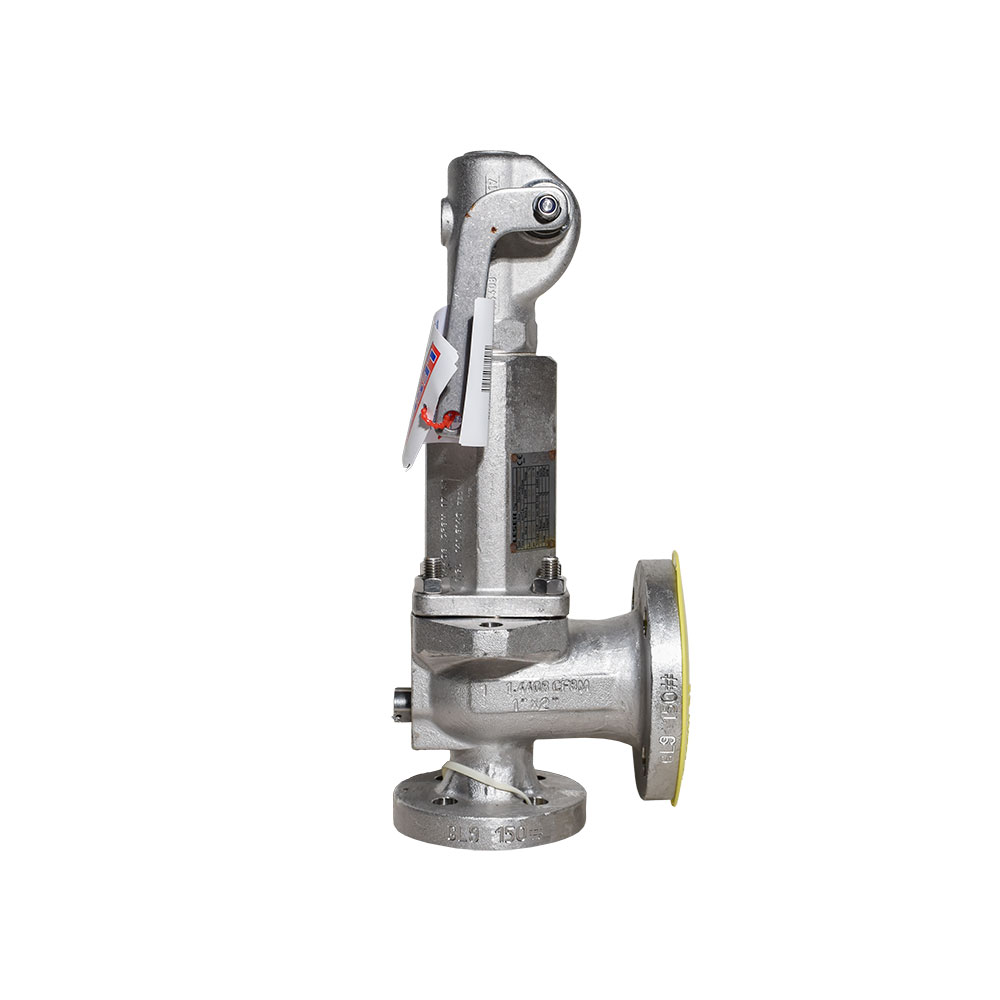

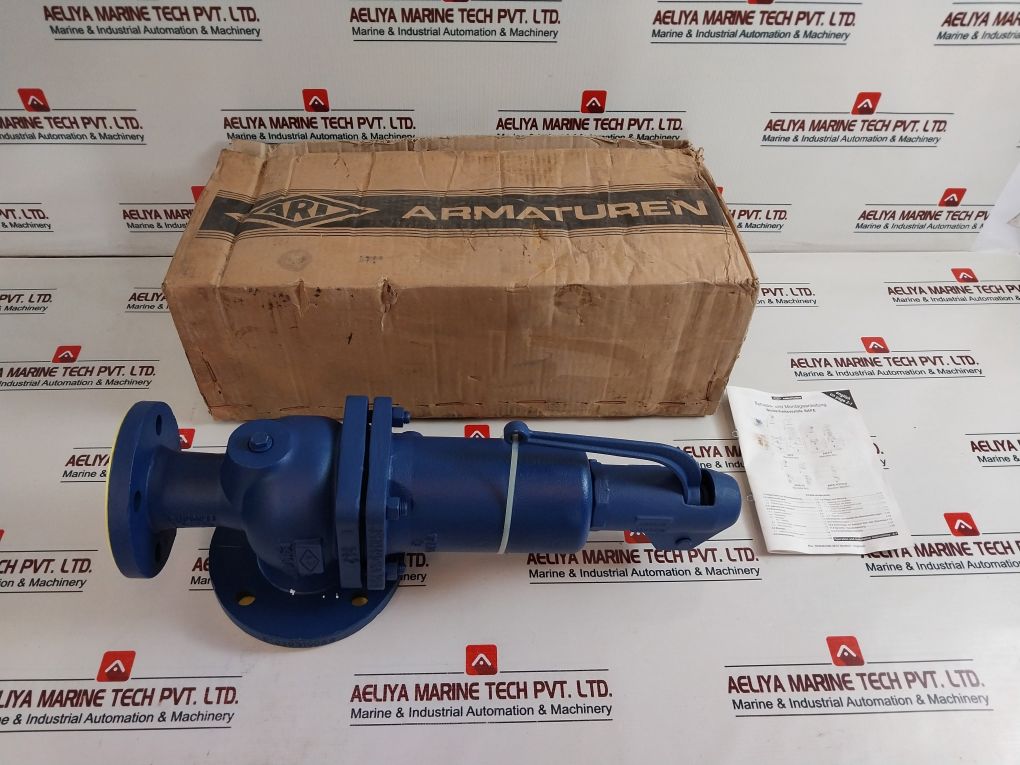

مدل دستهدار و بدون دسته
اهرم بالابر برای اعمال نیروی دستی به مکانیزم شیر در شرایط تعیینشده سازنده استفاده میشود. نبود اهرم، به معنی نبود قابلیت تنظیم فشار یا غیرفعالبودن عملکرد خودکار نیست.
انتخاب اهرم، اهرم آببندیشده یا کلاهک محافظ باید با نوع سیال و الزامات کاربرد هماهنگ باشد. دسته شیر، ابزار تنظیم فشار نیست.
فشار تنظیم و اصطلاحات مهم
| اصطلاح | مفهوم |
|---|---|
| فشار کاری | فشار سیستم در بهرهبرداری عادی |
| فشار تنظیم | فشار تعیینشده برای عملکرد شیر طبق تعریف و آزمون مربوط |
| حداکثر فشار کاری مجاز | حد مجاز تجهیز حفاظتشونده در شرایط مشخص |
| فشار تخلیه | فشار تنظیم بهعلاوه اضافهفشار مربوط به حالت تخلیه |
| فشار بستهشدن مجدد | فشار بازگشت شیر به وضعیت بسته |
| اختلاف باز و بستهشدن | فاصله میان فشار تنظیم و فشار بستهشدن مجدد |
| فشار برگشتی | فشار موجود یا ایجادشده در سمت خروجی |
| افزایش فشار نسبت به حد مجاز تجهیز | مقدار افزایش فشار نسبت به حداکثر فشار کاری مجاز تجهیز |
انتخاب فشار تنظیم
فشار تنظیم باید با حدود مجاز تجهیز، شرایط بهرهبرداری و الزامات طراحی هماهنگ شود. فاصله فشار عادی سیستم تا نقطه عملکرد نیز در انتخاب اهمیت دارد.
بالابردن فشار تنظیم برای متوقفکردن نشتی یا جلوگیری از بازشدن مکرر، بدون بررسی فنی راهحل قابلقبولی نیست. ابتدا علت عملکرد نامناسب و تناسب شیر با سیستم بررسی شود.
ظرفیت تخلیه و سایز شیر اطمینان
ظرفیت تخلیه، مقدار سیالی است که شیر در شرایط مشخص میتواند عبور دهد. انتخاب صحیح باید بر پایه نیاز تخلیه در سناریوی اضافهفشار انجام شود، نه فقط قطر لوله متصل به تجهیز.
دو شیر همسایز ممکن است سطح عبور مؤثر و ظرفیت متفاوتی داشته باشند. پس از تعیین دبی لازم، اوریفیس یا سطح عبور مناسب با استفاده از اطلاعات سازنده انتخاب میشود. شرایطی مانند جریان دوفازی، گرانروی بالا و فشار برگشتی نیز باید در بررسی مربوط لحاظ شوند.
سایز ورودی، خروجی و نوع اتصال
سایز ورودی و خروجی را جداگانه اعلام کنید. در برخی طراحیها، خروجی از ورودی بزرگتر است؛ این تفاوت باید هنگام تطبیق با لولهکشی و فضای نصب کنترل شود.
دمای کاری و شرایط سیال
محدوده دمای مجاز به مجموعه شیر مربوط است، نه صرفاً جنس بدنه. نوع آببندی، فنر، طراحی محفظه و شرایط سیال در انتخاب پیکربندی مناسب اهمیت دارند.
برای سرویسهای گرم، سرد، خورنده یا دارای محدودیت انتشار، شرایط واقعی را در برگه مشخصات ثبت کنید. بهویژه برای سیالاتی که نشت آنها به محیط مجاز نیست، نوع محفظه و تجهیزات آببندی باید متناسب انتخاب شوند.
کاربرد در بویلر و تجهیزات بخار
شیر ایمنی بویلر باید برای همان کاربرد و الزامات کد مربوط انتخاب شود. تأیید یک شیر برای سرویس عمومی گاز یا مایع، بهتنهایی جایگزین تأیید کاربرد بویلر نیست.
کاربرد در نفت، گاز، پالایشگاه و پتروشیمی
شیرهای اطمینان و تخلیه فشار در تجهیزات تولید و پالایش نفت و گاز، فرایندهای پتروشیمی و صنایع شیمیایی استفاده میشوند. نوع طراحی باید با سیال و شرایط واحد هماهنگ باشد؛ بهخصوص زمانی که تخلیه به یک سامانه بسته انجام میشود.
کاربرد در کمپرسور، پمپ و حفاظت حرارتی
در خانوادههای مناسب، حفاظت کمپرسورها، پمپها، مخازن و بخشهای تحت فشار خطوط از کاربردهای قابل بررسی است. حفاظت در برابر انبساط حرارتی نیز کاربردی جداگانه است که باید با ظرفیت موردنیاز خود ارزیابی شود.
استانداردهای مرتبط با شیر اطمینان
| استاندارد یا مرجع | موضوع اصلی |
|---|---|
| ISO 4126-1 | الزامات عمومی محصول برای شیرهای ایمنی |
| ASME BPVC Section XIII | قواعد حفاظت تجهیزات در برابر اضافهفشار |
| API 520 | تعیین اندازه، انتخاب و نصب تجهیزات تخلیه فشار |
| API 521 | طراحی سامانههای تخلیه فشار و کاهش فشار |
| API 526 | الزامات مرتبط با خانواده شیرهای تخلیه فشار فولادی فلنجدار |
| API 527 | ارزیابی آببندی نشیمن شیرهای تخلیه فشار |
این مراجع موضوعات متفاوتی را پوشش میدهند. درج نام یک استاندارد، به معنی تأیید تمام جنبههای محصول نیست؛ شماره و ویرایش موردنیاز پروژه و مدارک انطباق همان مدل باید مشخص شوند.
نصب و طراحی مسیر تخلیه
شیر باید مطابق دستورالعمل سازنده نصب شود. افت فشار ورودی، آرایش لوله خروجی، تکیهگاهها و نیروهای وارد بر بدنه باید بررسی شوند. مسیر تخلیه نیز باید سیال را به محل ایمن و پیشبینیشده هدایت کند.
پیش از راهاندازی، آلودگی و ذرات خارجی از مسیر پاک شوند. وزن لولهکشی نباید بدون پشتیبانی مناسب به شیر تحمیل شود و امکان تخلیه نباید در زمان بهرهبرداری مسدود گردد.
طراحی حفاظت میتواند شامل شیر تخلیه فشار، دیسک انفجاری یا ترکیب تأییدشده آنها باشد؛ ترکیب این تجهیزات نیز به بررسی مستقل نیاز دارد.
نگهداری و بررسی ایرادات رایج
برای هر شیر، شناسه تجهیز، مدل، فشار تنظیم، تاریخ آزمون و سوابق تعمیر را ثبت کنید. برنامه بازدید و آزمون را براساس دستورالعمل سازنده، شرایط سرویس و الزامات بازرسی پروژه تنظیم نمایید.
نشتی و عملکرد ضربهای میتوانند با آلودگی نشیمن، آسیب قطعات یا اشکال در نصب و مسیر ورودی مرتبط باشند. برای رفع نشتی، خروجی را کور نکنید و به مکانیزم شیر بار اضافی وارد نسازید؛ علت باید بررسی و پس از اصلاح، عملکرد دوباره ارزیابی شود.
برندهای قابل بررسی
LESER (LESER) و کروزبی (Crosby) از سازندگان این حوزه هستند و خانوادههای مختلفی از شیرهای ایمنی و تخلیه فشار دارند. انتخاب باید براساس مدل و مشخصات فنی انجام شود؛ نام برند بهتنهایی ظرفیت، متریال یا تأییدیه یک کاربرد را مشخص نمیکند.
| تجهیز حفاظتشونده | نوع تجهیز و شناسه آن |
| سیال | نام، حالت و مشخصات مؤثر |
| فشار | فشار کاری، فشار تنظیم و حد مجاز تجهیز |
| دما | شرایط عادی و حداکثر مقدار مورد انتظار |
| ظرفیت | دبی تخلیه همراه با واحد و شرایط |
| خروجی | فشار برگشتی و محل هدایت تخلیه |
| اتصال | سایز و استاندارد هر دو سمت |
| متریال | بدنه، اجزای داخلی و آببندی |
| طراحی | فنردار، بلوزدار یا پایلوتدار |
اشتباهات رایج در انتخاب
همچنین انتخاب بزرگترین سایز یا بالاترین محدوده فشار، بهتنهایی انتخاب مطمئنتری ایجاد نمیکند؛ تناسب با نیاز حفاظتی ملاک است.
شیر اطمینان برای چه کاری استفاده میشود؟
برای حفاظت در برابر اضافهفشار از طریق تخلیه سیال؛ مدل و ظرفیت باید متناسب با تجهیز انتخاب شوند.
آیا شیر اطمینان فنردار به برق نیاز دارد؟
مدل فنردار مستقیم برای عملکرد اصلی خود از فشار سیال و نیروی فنر استفاده میکند. تجهیزات جانبی احتمالی باید جداگانه بررسی شوند.
تفاوت فشار تنظیم و فشار بستهشدن چیست؟
فشار تنظیم به نقطه عملکرد مربوط است و فشار بستهشدن، فشار بازگشت شیر به وضعیت بسته است. این دو الزاماً برابر نیستند.
آیا مدل پایلوتدار همیشه جهشی باز میشود؟
خیر؛ طراحی پایلوت میتواند عملکرد جهشی یا تدریجی ایجاد کند.
آیا تمام شیرهای اطمینان برای بخار مناسب هستند؟
تأیید کاربرد بخار باید برای همان مدل و شرایط پروژه وجود داشته باشد؛ مشخصات عمومی خانواده کافی نیست.
آیا سایز اتصال برای انتخاب کافی است؟
خیر. ظرفیت تخلیه و سطح عبور مؤثر نیز باید با نیاز سیستم تطبیق داده شوند.
