مشخصات کلی شیر اطمینان LESER

شیر اطمینان LESER چیست؟

Safety Valve یک تجهیز حفاظتی است که برای جلوگیری از Overpressure طراحی می‌شود.

افزایش فشار بیش از محدوده مجاز می‌تواند به:

Pipeline

Pressure Vessel

Heat Exchanger

Boiler

Reactor

Separator

و سایر تجهیزات

آسیب جدی وارد کند.

Safety Valve در چنین شرایطی به‌طور خودکار فشار اضافی را تخلیه می‌کند.

نحوه عملکرد شیر اطمینان LESER

در بسیاری از مدل‌های Spring Loaded، عملکرد کلی به این صورت است:

در شرایط عادی Spring باعث نگه داشتن Disc روی Seat می‌شود.

Pressure سیال از طرف مقابل به Disc نیرو وارد می‌کند.

تا زمانی که فشار پایین‌تر از Set Pressure باشد، Valve بسته باقی می‌ماند.

با رسیدن Pressure به مقدار تنظیم‌شده، Disc حرکت می‌کند.

مسیر تخلیه باز می‌شود.

سیال اضافی از سیستم خارج می‌شود.

با کاهش فشار، Valve دوباره بسته می‌شود.

انواع شیر اطمینان LESER

LESER خانواده‌های مختلفی از Safety Valve را برای شرایط متفاوت صنعتی ارائه می‌کند.

از سری‌های شناخته‌شده می‌توان به:

LESER Type 526

LESER Type 441

LESER Type 442

High Performance Safety Valve

API Safety Valve

Pilot Operated Safety Valve

Compact Performance

Critical Service

و سایر طراحی‌های تخصصی اشاره کرد.

انتخاب هر سری باید براساس مشخصات فرآیندی پروژه انجام شود.

شیر اطمینان LESER Type 526

Type 526 یکی از خانواده‌های شناخته‌شده API Safety Valve برند LESER است.

این خانواده در کاربردهای نفت، گاز، پتروشیمی و صنایع شیمیایی مورد استفاده قرار می‌گیرد و برای شرایط مختلف Pressure و Temperature در Configurationهای متنوع قابل ارائه است.

ویژگی‌های کلی خانواده Type 526:

Spring Loaded Design

مطابق API 526

اتصال فلنجی

Orificeهای متنوع

Pressure Classهای مختلف

متریال Carbon Steel

متریال Stainless Steel

متریال Alloy Steel

و امکان Balanced Bellows در Configurationهای مربوط.

محدوده سایز LESER Type 526

خانواده Type 526 در نسخه ASME دارای محدوده کلی ورودی:

NPS 1 تا NPS 8

است.

این محدوده مربوط به کل خانواده است و سایز قابل ارائه برای هر Configuration باید جداگانه بررسی شود.

Orifice در Type 526

LESER Type 526 در خانواده کلی خود Orificeهای:

D تا T

را پوشش می‌دهد.

Orifice یکی از مهم‌ترین پارامترهای Capacity است و نباید با Connection Size اشتباه گرفته شود.

شیر اطمینان LESER Type 441 و 442

Type 441 و Type 442 در گروه High Performance Safety Valves قرار دارند.

این خانواده‌ها برای کاربردهای صنعتی گسترده از جمله:

Steam

Gas

Chemical

Petrochemical

Energy

Technical Gases

LNG

LPG

و سایر صنایع

قابل استفاده هستند.

LESER برای خانواده High Performance کاربرد در Steam و Gas و شرایط نیازمند Mass Flow بالا را نیز اعلام می‌کند.

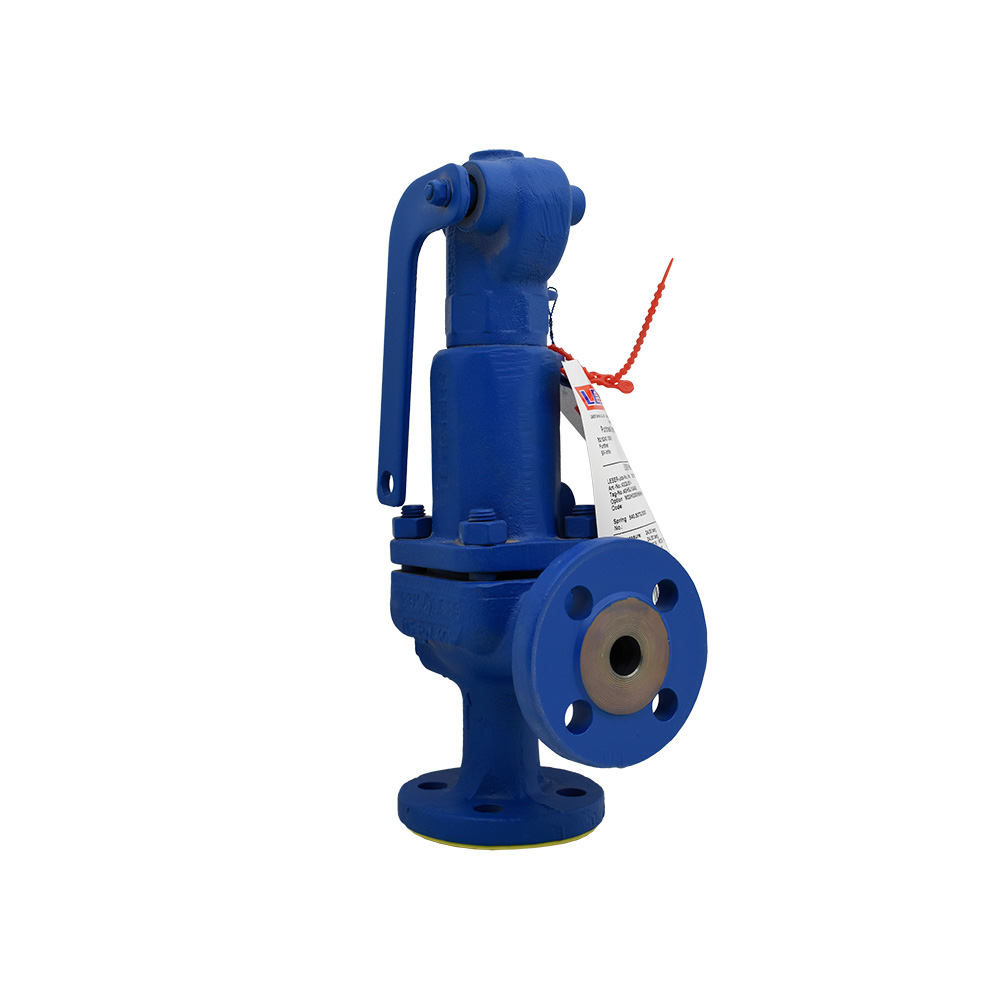

شیر اطمینان فولادی LESER

در بسیاری از پروژه‌های عمومی Oil & Gas از Carbon Steel Safety Valve استفاده می‌شود.

یکی از متریال‌های شناخته‌شده در برخی سری‌ها:

ASTM / SA 216 WCB

است.

WCB یک Carbon Steel Casting پرکاربرد برای Pressure Containing Components محسوب می‌شود.

مزایای WCB

استحکام مکانیکی مناسب

کاربرد گسترده صنعتی

مناسب بسیاری از خطوط نفت و گاز

قابلیت استفاده در تجهیزات تحت فشار

و دسترسی مناسب.

آیا WCB استنلس استیل است؟

خیر.

WCB یک فولاد کربنی است.

برای محیط‌های خورنده ممکن است Stainless Steel یا Alloyهای مقاوم‌تر مورد نیاز باشند.

شیر اطمینان استنلس استیل LESER

LESER در برخی خانواده‌های خود Stainless Steel Safety Valve نیز ارائه می‌کند.

متریال‌هایی مانند:

CF8M

CF3M

و سایر Gradeها بسته به مدل

می‌توانند مورد استفاده قرار گیرند.

مزایای Safety Valve استنلس استیل

مقاومت خوردگی بیشتر در بسیاری از محیط‌ها

مناسب صنایع شیمیایی

مناسب بسیاری از Fluidهای خورنده

قابلیت استفاده در شرایط Process تخصصی

و عمر مناسب در صورت انتخاب صحیح Material.

آیا استیل همیشه بهتر از WCB است؟

خیر.

Material Selection باید براساس شرایط واقعی انجام شود.

پارامترهای مهم:

Fluid

Temperature

Pressure

Chloride

Corrosion

pH

و Material Compatibility.

انتخاب گران‌ترین متریال الزاماً انتخاب فنی بهتری نیست.

Set Pressure چیست؟

Set Pressure فشار تنظیم‌شده‌ای است که Safety Valve براساس آن وارد عمل می‌شود.

Set Pressure باید براساس:

MAWP

Design Pressure

Operating Pressure

Applicable Code

و Relief Study

مشخص شود.

آیا Set Pressure همان فشار کاری است؟

خیر.

Operating Pressure فشار عادی سیستم است.

Set Pressure فشار تعیین‌شده برای عملکرد تجهیز حفاظتی است.

این دو مقدار باید طبق Engineering Design انتخاب شوند.

MAWP چیست؟

MAWP مخفف:

Maximum Allowable Working Pressure

است.

این مقدار حداکثر Pressure مجاز تجهیز در شرایط طراحی مشخص را نشان می‌دهد.

Safety Valve باید براساس MAWP تجهیز تحت حفاظت انتخاب و تنظیم شود.

Orifice چیست؟

Orifice سطح مؤثر تخلیه Safety Valve است.

این پارامتر نقش اساسی در تعیین Relieving Capacity دارد.

مثلاً دو Safety Valve هر دو سایز 2×3 اینچ می‌توانند دارای Orificeهای متفاوت و ظرفیت تخلیه کاملاً متفاوت باشند.

آیا Orifice همان سایز ورودی است؟

خیر.

Inlet Size ابعاد Connection را مشخص می‌کند.

Orifice Area سطح مؤثر تخلیه داخل شیر است.

این دو نباید با یکدیگر اشتباه گرفته شوند.

Capacity چیست؟

Capacity مقدار Fluidی است که Safety Valve در شرایط Relief می‌تواند تخلیه کند.

پارامترهای مؤثر عبارت‌اند از:

Fluid

Set Pressure

Relieving Pressure

Relieving Temperature

Orifice Area

Density

Molecular Weight

Back Pressure

و Discharge Coefficient.

چرا ظرفیت تخلیه مهم است؟

Safety Valve باید بتواند در Worst Credible Overpressure Scenario مقدار کافی Fluid را خارج کند.

اگر Valve ظرفیت کافی نداشته باشد، Pressure ممکن است همچنان افزایش پیدا کند.

بنابراین انتخاب Safety Valve تنها بر اساس سایز Pipeline صحیح نیست.

Blowdown چیست؟

Blowdown اختلاف Pressure بین نقطه عملکرد Safety Valve و Pressure بسته شدن مجدد آن است.

Blowdown مناسب باعث جلوگیری از عملکرد ناپایدار Valve می‌شود.

Overpressure چیست؟

Overpressure مقدار افزایش Pressure بالاتر از Set Pressure هنگام Relief است.

مقدار مجاز آن به Code و نوع سناریوی فشار بستگی دارد.

Accumulation چیست؟

Accumulation به افزایش Pressure تجهیز بالاتر از MAWP در شرایط Relief گفته می‌شود.

محدوده مجاز آن طبق Code تعیین می‌شود.

Back Pressure چیست؟

Back Pressure فشاری است که در Outlet Safety Valve وجود دارد.

این فشار می‌تواند روی:

Capacity

Opening Behaviour

Closing Behaviour

و عملکرد Valve

اثر بگذارد.

Superimposed Back Pressure

فشاری است که قبل از باز شدن Safety Valve در Discharge System وجود دارد.

برای مثال Pressure موجود در Flare Header.

Built-Up Back Pressure

فشاری است که هنگام Relief در اثر عبور Flow از Outlet Piping ایجاد می‌شود.

Balanced Bellows Safety Valve چیست؟

در برخی Safety Valveها از Bellows استفاده می‌شود.

Balanced Bellows می‌تواند اثر Back Pressure روی عملکرد Valve را کاهش دهد.

همچنین در برخی طراحی‌ها می‌تواند بخشی از اجزای داخلی را از Process Fluid جدا کند.

Conventional یا Bellows؟

Pilot Operated Safety Valve

در Pilot Operated Valve، عملکرد Main Valve توسط یک Pilot کنترل می‌شود.

این سیستم در برخی شرایط امکان عملکرد نزدیک‌تر به Set Pressure و مدیریت بهتر شرایط خاص Process را فراهم می‌کند.

نوع Pilot Operated باید براساس Datasheet انتخاب شود.

Spring Loaded و Pilot Operated

سایز شیر اطمینان LESER

Safety Valveها معمولاً با ساختار:

Inlet × Outlet

نام‌گذاری می‌شوند.

1×2 اینچ

2×3 اینچ

3×4 اینچ

4×6 اینچ.

در یک شیر 2×3 اینچ:

Inlet = 2"

Outlet = 3".

چرا Outlet بزرگ‌تر است؟

پس از عبور Fluid از Orifice، شرایط Pressure و Volume تغییر می‌کند.

Outlet بزرگ‌تر می‌تواند بخشی از طراحی مناسب مسیر تخلیه باشد.

سایز Outlet نباید بدون Engineering Calculation تغییر کند.

Pressure Class

Safety Valve می‌تواند براساس مدل در کلاس‌های مختلف ارائه شود.

Class 150

Class 300

Class 600

Class 900

Class 1500

Class 2500.

موجود بودن هر Class به خانواده و Configuration محصول وابسته است.

آیا Class 300 یعنی 300 PSI؟

خیر.

Class 300 یک Pressure Class است، نه فشار ثابت 300 PSI.

Pressure Rating واقعی به:

Material

Temperature

استاندارد

و Valve Configuration

وابسته است.

استاندارد API 526

API 526 یکی از استانداردهای شناخته‌شده برای Flanged Steel Pressure Relief Valveها است.

مواردی مانند:

Orifice Designation

Connection Sizes

Pressure Classes

و Dimensions

در این استاندارد مطرح می‌شوند.

LESER Type 526 مطابق این خانواده استاندارد طراحی شده است.

API 520

API 520 یکی از استانداردهای مهم در:

Sizing

Selection

Installation

Pressure Relief Devices

است.

API 521

API 521 در طراحی و بررسی:

Relief Scenario

Pressure Relieving Systems

Flare Systems

Depressuring

و Emergency Relief

کاربرد دارد.

API 527

API 527 با Seat Tightness برخی Pressure Relief Valveها مرتبط است.

Seat Leakage Test یکی از آزمون‌های مهم Safety Valve محسوب می‌شود.

کاربرد شیر اطمینان LESER در صنایع نفت

در Oil Industry از Safety Valve برای حفاظت موارد زیر استفاده می‌شود:

Pressure Vessel

Separator

Process Piping

Heat Exchanger

Pump System

Storage Equipment

و سایر تجهیزات تحت فشار.

کاربرد در خطوط گاز

در Gas Service اطلاعات مهم عبارت‌اند از:

Gas Composition

Molecular Weight

Set Pressure

Temperature

Required Capacity

Back Pressure

و Discharge Destination.

کاربرد در پتروشیمی

در پتروشیمی Safety Valve می‌تواند از:

Reactor

Column

Separator

Heat Exchanger

Pressure Vessel

Compressor System

و Process Lines

محافظت کند.

کاربرد در پالایشگاه

در Refinery، Outlet Safety Valve ممکن است به:

Flare Header

Vent Header

یا Safe Discharge Point

متصل شود.

Back Pressure شبکه Flare باید در Sizing بررسی شود.

کاربرد در نیروگاه

Safety Valve در نیروگاه در:

Steam System

Pressure Vessel

Heat Exchanger

Boiler System

و سایر تجهیزات تحت فشار

کاربرد دارد.

کاربرد در خطوط بخار

در Steam Service باید موارد زیر دقیقاً مشخص باشند:

Steam Pressure

Steam Temperature

Set Pressure

Required Capacity

Body Material

Trim

و Back Pressure.

کاربرد در صنایع شیمیایی

در Chemical Industry انتخاب Material اهمیت زیادی دارد.

ممکن است براساس Fluid نیاز به:

Stainless Steel

Duplex

Monel

Hastelloy

یا سایر Special Alloyها

وجود داشته باشد.

کاربرد در LNG و LPG

در LNG و LPG Service انتخاب Material و Temperature Rating اهمیت بسیار بالایی دارد.

در Cryogenic Service همه Carbon Steelها مناسب نیستند.

Chattering چیست؟

Chattering باز و بسته شدن سریع و مکرر Safety Valve است.

این پدیده می‌تواند موجب:

Seat Damage

Disc Damage

Spring Wear

Vibration

Noise

و کاهش طول عمر Valve شود.

علت Chattering

Oversizing Valve

افت فشار زیاد در Inlet

Back Pressure نامناسب

Piping Design نادرست

و ناپایداری Process

از عوامل احتمالی هستند.

نصب شیر اطمینان LESER

موارد مهم در Installation:

جهت نصب

Inlet Piping

Outlet Piping

Support

Back Pressure

Reaction Force

Drainage

و Accessibility.

Inlet Piping

Pressure Drop زیاد در ورودی می‌تواند باعث عملکرد ناپایدار Valve شود.

مسیر Inlet باید مطابق Engineering Requirement طراحی شود.

Outlet Piping

Outlet Line باید ظرفیت کافی برای Relief Flow داشته باشد.

همچنین موارد زیر باید بررسی شوند:

Back Pressure

Reaction Force

Pipe Weight

Support

و Drainage.

Reaction Force چیست؟

در زمان Relief مخصوصاً در Gas یا Steam Service، Fluid با سرعت بالا خارج می‌شود.

این خروج سریع می‌تواند نیروی واکنشی قابل توجهی به Valve و Pipeline وارد کند.

Supportها باید برای تحمل این نیرو طراحی شوند.

Drainage

در خطوط بخار امکان تشکیل Condensate در Discharge Piping وجود دارد.

تجمع Liquid می‌تواند عملکرد سیستم را مختل کند.

Drainage مناسب باید پیش‌بینی شود.

Maintenance شیر اطمینان LESER

موارد مهم در سرویس دوره‌ای:

Seat

Disc

Nozzle

Spring

Spindle

Guide

Bellows در صورت وجود

Body

Flange

Nameplate

و Leakage.

علت نشتی Safety Valve

Foreign Particle

Seat Damage

Disc Damage

Corrosion

Operating Pressure نزدیک Set Pressure

Misalignment

و Mechanical Wear

می‌توانند باعث Leakage شوند.

Calibration چیست؟

Calibration فرآیند بررسی عملکرد Safety Valve در Pressure تعیین‌شده است.

پس از Repair ممکن است نیاز به:

Set Pressure Test

Seat Tightness Test

Functional Test

و Calibration مجدد

وجود داشته باشد.

تغییر Set Pressure

Set Pressure نباید خودسرانه تغییر داده شود.

این مقدار یکی از پارامترهای ایمنی سیستم است.

تنظیم آن باید توسط افراد متخصص و مطابق Engineering Data انجام شود.

Nameplate شیر LESER

Nameplate یکی از مهم‌ترین منابع شناسایی Safety Valve است.

اطلاعات مهم:

Brand

Type

Article Number

Serial Number

Size

Class

Set Pressure

Orifice

Material

و سایر مشخصات فنی.

Article Number چیست؟

LESER برای شناسایی Configuration محصولات خود از Article Number استفاده می‌کند.

Serial Number چیست؟

Serial Number برای Traceability Valve استفاده می‌شود.

تشخیص شیر LESER اصل

برای بررسی اصالت بهتر است موارد زیر کنترل شوند:

Nameplate

Article Number

Serial Number

Body Marking

Material Marking

Certificates

و Traceability.

صرف رنگ یا ظاهر Valve برای اثبات اصالت کافی نیست.

قطعات یدکی اصلی LESER

LESER برای تعدادی از خانواده‌های Safety Valve خود Original Spare Parts Kits ارائه می‌کند.

این قطعات برای Maintenance استاندارد Valve طراحی شده‌اند و استفاده از قطعات مناسب در Safety Valve اهمیت بالایی دارد.

Type

Article Number

Serial Number

Inlet Size

Outlet Size

Pressure Class

Body Material

Set Pressure

Orifice

Fluid

Temperature

Required Relieving Capacity

Back Pressure

و Quantity.

جمع‌بندی

شیر اطمینان LESER اصل آلمان یکی از تجهیزات تخصصی حفاظت Pressure Equipment در برابر Overpressure است و در خانواده‌ها، سایزها، متریال‌ها و Pressure Ratingهای مختلف برای صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی قابل انتخاب است.

خانواده‌هایی مانند LESER Type 526 برای کاربردهای API و سری‌های Type 441/442 برای High Performance Service از محصولات مهم این برند محسوب می‌شوند.

انتخاب Safety Valve نباید تنها براساس برند و سایز انجام شود. مشخصاتی مانند Set Pressure، Orifice، Pressure Class، Body Material، Fluid، Temperature، Required Relieving Capacity، Back Pressure و Configuration نقش اساسی در انتخاب صحیح دارند.

برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
