معرفی شیر توپی KLINGER INTEC K230

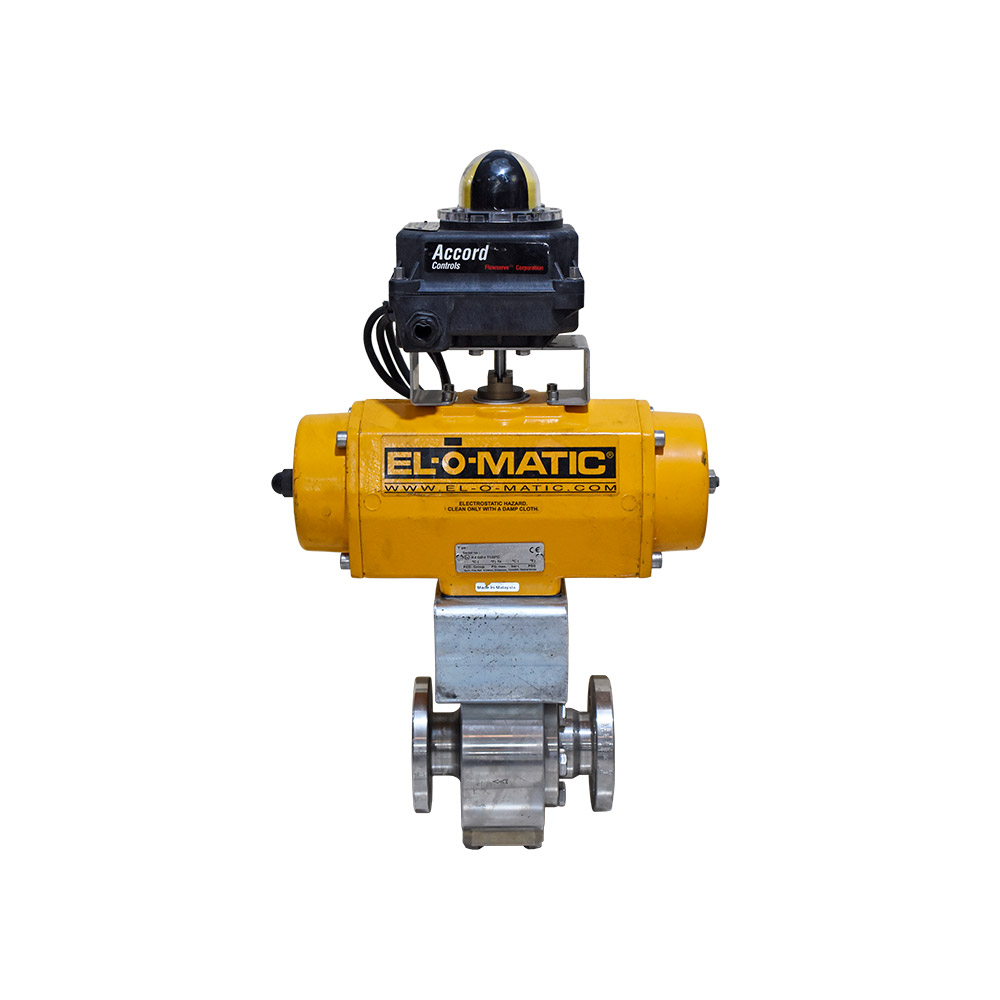

شیر توپی فلنج‌دار KLINGER INTEC K230 در اندازهٔ ۱ اینچ یا DN25، بدنهٔ استنلس استیل 1.4571 و اتصال کلاس ۱۵۰ دارد. مجموعهٔ پنوماتیکی EL-O-Matic ES0200، حرکت ربع‌گرد لازم برای باز و بسته‌کردن مسیر را تأمین می‌کند. این پیکربندی برای قطع و وصل خودکار خط انتخاب می‌شود و هماهنگی شیر، عملگر و مدار فرمان در عملکرد آن نقش دارد.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع شیر | توپی دوتکه فلنج‌دار |
| برند و خانوادهٔ شیر | KLINGER SCHÖNEBERG / INTEC K230 |
| سایز اسمی | ۱ اینچ — DN25 |
| ردهٔ اتصال | ASME Class 150؛ سطح RF |

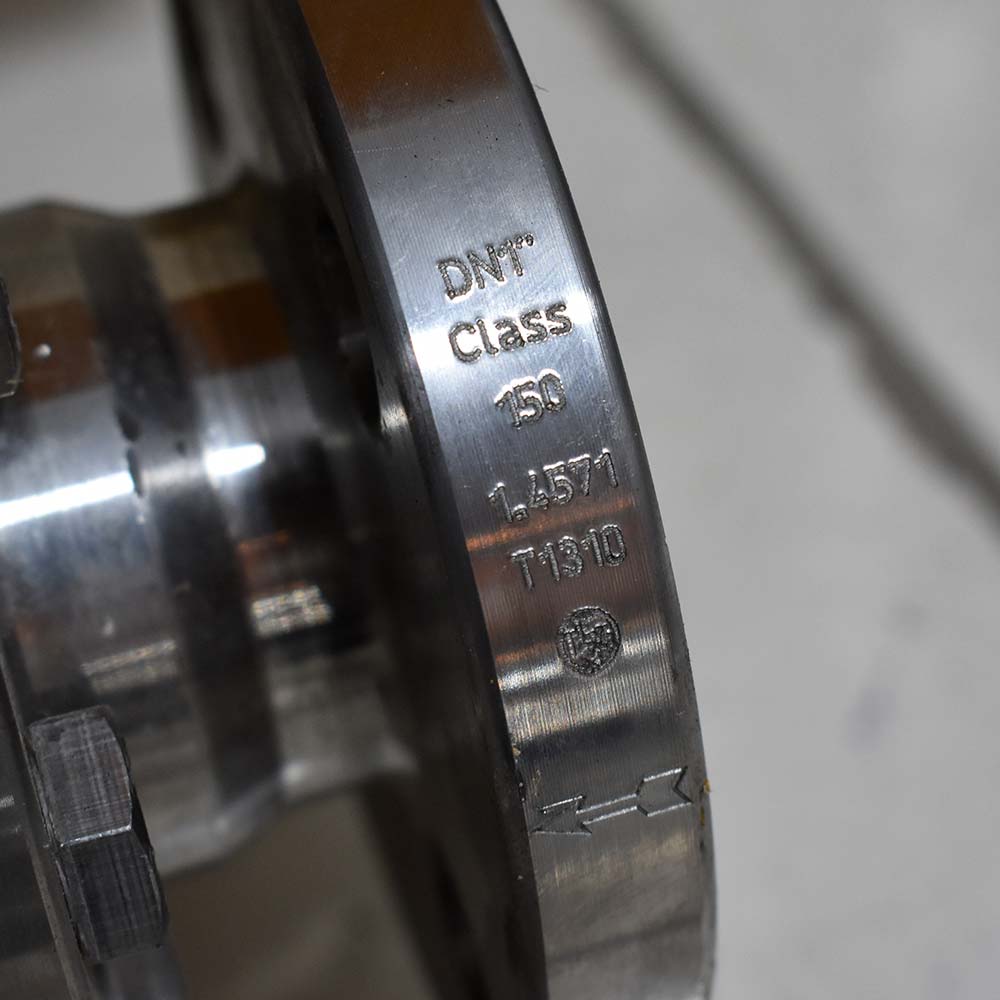

| متریال بدنه | استنلس استیل 1.4571 |
| مجموعهٔ فرمان | EL-O-Matic ES0200؛ پنوماتیکی ربع‌گرد |
| فشار هوای عملگر | حداکثر ۸ بار؛ فشار انتخابی بر مبنای گشتاور و مدار فرمان |
| تجهیزات کنترلی | شیر برقی و جعبهٔ نمایش موقعیت |
| وضعیت ایمن فرایند | بر اساس آرایش مونتاژ و آزمون عملکرد مجموعه |
| مدارک سفارش | گواهی متریال، مشخصات سیت و آزمون‌های درخواستی پروژه |
متریال و اجزای آب‌بندی
گرید 1.4571 از خانوادهٔ استنلس‌های مولیبدن‌دارِ تثبیت‌شده با تیتانیوم است. انتخاب آن باید با ترکیب سیال، غلظت، دما و شرایط خوردگی هماهنگ باشد. جنس نشیمن، پکینگ و سایر آب‌بندها نیز در تعیین محدودهٔ سرویس مؤثر است؛ فشار و دمای مجاز مجموعه با محدودکننده‌ترین جزء تعیین می‌شود.
عملگر و کنترل موقعیت

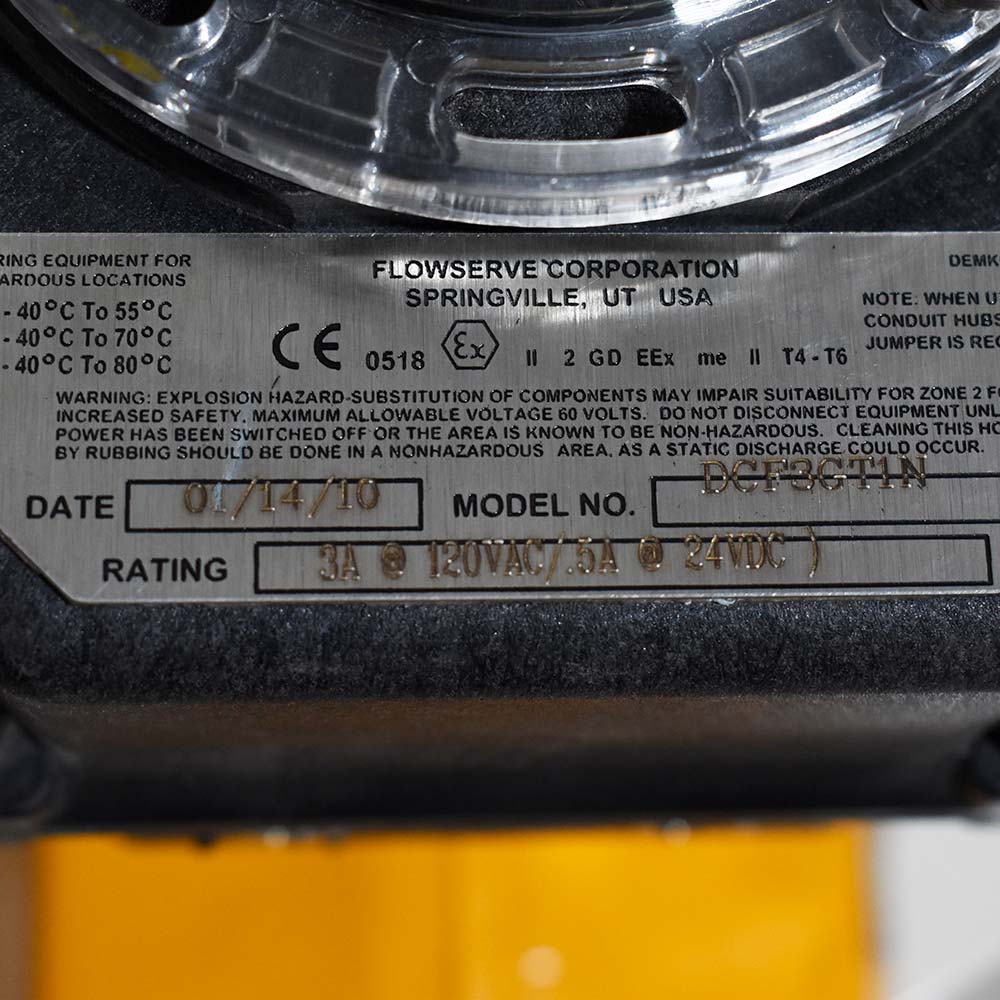

هوای ابزار دقیق از طریق مدار فرمان به عملگر می‌رسد و براکت و کوپلینگ، گشتاور را به ساقهٔ شیر منتقل می‌کنند. جعبهٔ نمایش موقعیت برای اعلام وضعیت انتهای کورس به سامانهٔ کنترل به کار می‌رود. ولتاژ شیر برقی، نوع کنتاکت‌ها، جهت حرکت و وضعیت موردنیاز در قطع هوا باید با نقشهٔ کنترل پروژه هماهنگ شوند.
انتخاب و نصب
کلاس ۱۵۰، اندازهٔ فشار هوای عملگر نیست. فشار مجاز سیال باید با ردهٔ اتصال، متریال، دمای سرویس و مشخصات آب‌بندی تطبیق داده شود. در نصب، هم‌راستایی فلنج‌های RF، طول نصب، گسکت، پیچ‌ومهره و تکیه‌گاه مجموعه بررسی می‌شوند. پیش از راه‌اندازی، حرکت کامل، انطباق نشانگر با وضعیت توپ و فرمان‌های بازخورد آزمایش شوند.
پرسش‌های متداول
آیا ۸ بار، فشار مجاز سیال داخل شیر است؟
خیر؛ این عدد حد مجاز مدار هوای عملگر است. فشار سیال از مشخصات فشار–دمای شیر و اتصال کلاس ۱۵۰ تعیین می‌شود.
برای سفارش تجهیزات کنترلی چه اطلاعاتی لازم است؟
ولتاژ و نوع فرمان شیر برقی، مشخصات کنتاکت بازخورد، نیاز محیط نصب، فشار هوای در دسترس و وضعیت موردنیاز در قطع انرژی را اعلام کنید.
خرید، فروش، تأمین و لیست قیمت شیر توپی استیل KLINGER INTEC ۱ اینچ کلاس ۱۵۰
برای خرید، سایز DN25، بدنهٔ 1.4571، کلاس ۱۵۰ و مجموعهٔ فرمان ES0200 را همراه با تعداد و شرایط سیال مشخص کنید. پترو صنعت پارس پاسارگاد شرایط فروش و تأمین را بر اساس مشخصات همان درخواست بررسی می‌کند. برای دریافت لیست قیمت و هماهنگی مدارک و زمان تحویل، با مشاوران شرکت تماس بگیرید.
برای تکمیل اقلام خط، گروه‌های شیر توپی، شیرآلات صنعتی و فلنج صنعتی را بررسی کنید.
برندها و راهنمای استعلام شیرآلات صنعتی
برای بررسی گزینه‌های پروژه از برندهای KITZ، ORION، LVF، NIPPON، NEWAY، OMB، PK، VELAN، به مجموعهٔ شیرآلات صنعتی مراجعه کنید. امکان ارائهٔ هر برند و کالا، بر اساس کلاس فشاری، متریال، مشخصات سفارش و موجودی بررسی می‌شود.
برای خرید، سایز، جنس بدنه و تریم، نوع اتصال، شرایط کاری و تعداد موردنیاز را مشخص کنید؛ شرایط فروش پس از بررسی مشخصات و مدارک سفارش اعلام می‌شود.
امکان تأمین و زمان تحویل با توجه به برند و الزامات پروژه بررسی می‌شود. برای دریافت لیست قیمت، مشخصات هر ردیف را کامل ارسال کنید تا پیشنهادها با شرایط فنی یکسان مقایسه شوند.
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت تماس بگیرید.
