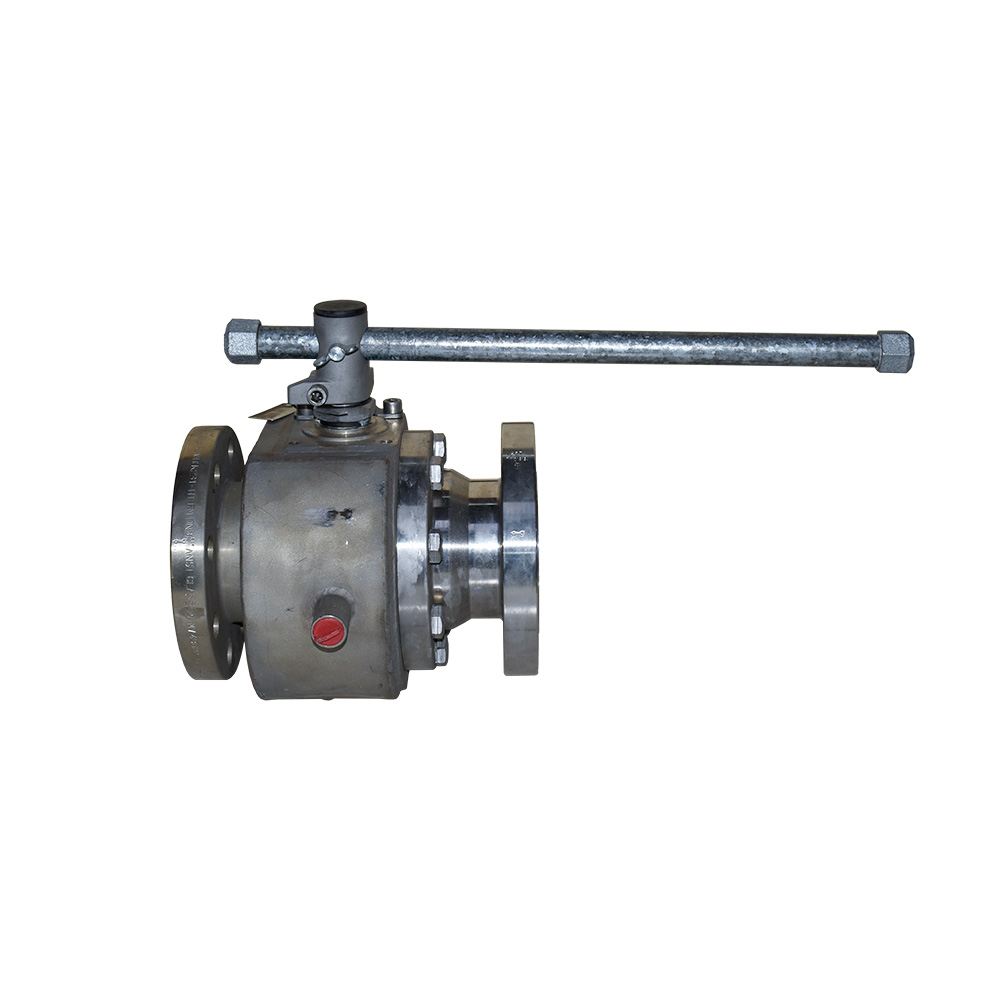

شیر توپی (بال ولو) فلنج‌دار KLINGER INTEC K231 سه اینچ کلاس ۳۰۰ جکت‌دار با دسته عرضی
شیر توپی فلنج‌دار KLINGER INTEC K231 سه اینچ کلاس ۳۰۰ با جکت حرارتی و دسته عرضی دستی، برای قطع‌و‌وصل جریان در خطوط نیازمند کنترل دمای پوسته شیر به کار می‌رود.
مشخصات فنی

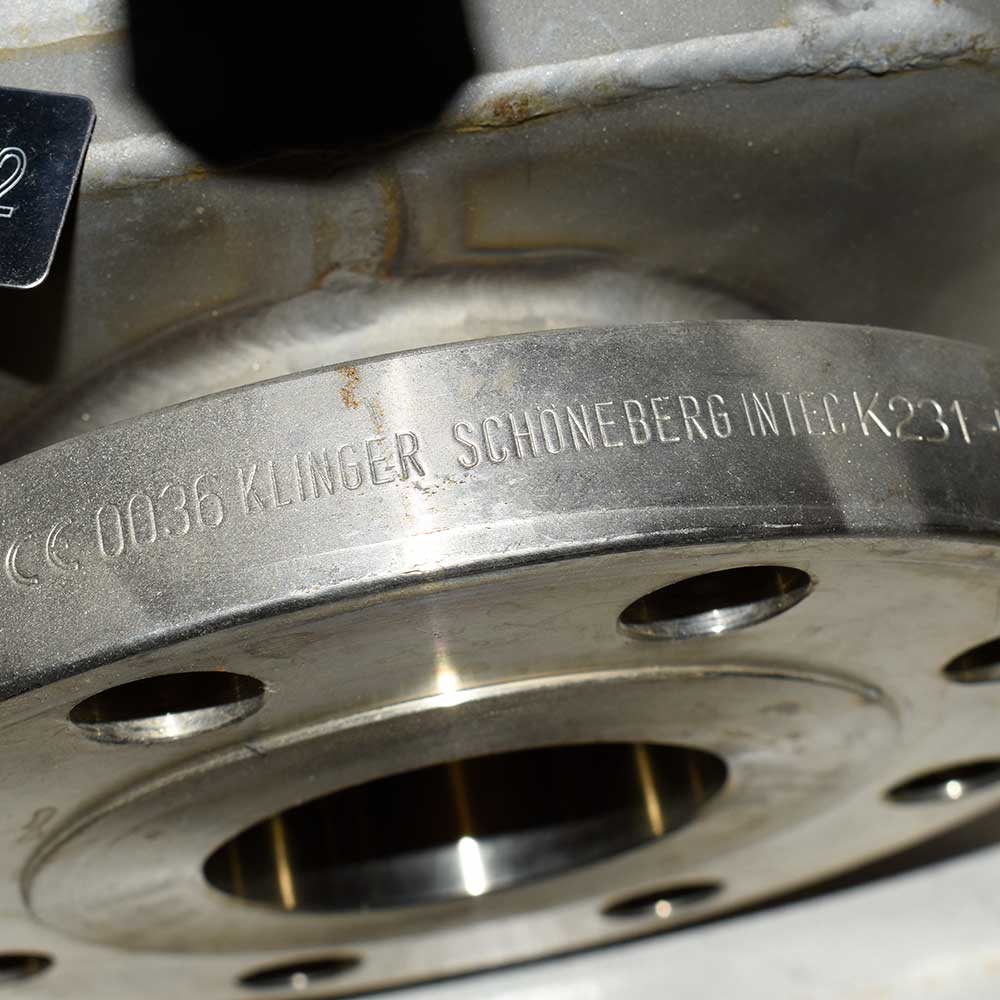

| سازنده | KLINGER SCHÖNEBERG |
|---|---|
| مدل | INTEC K231 |

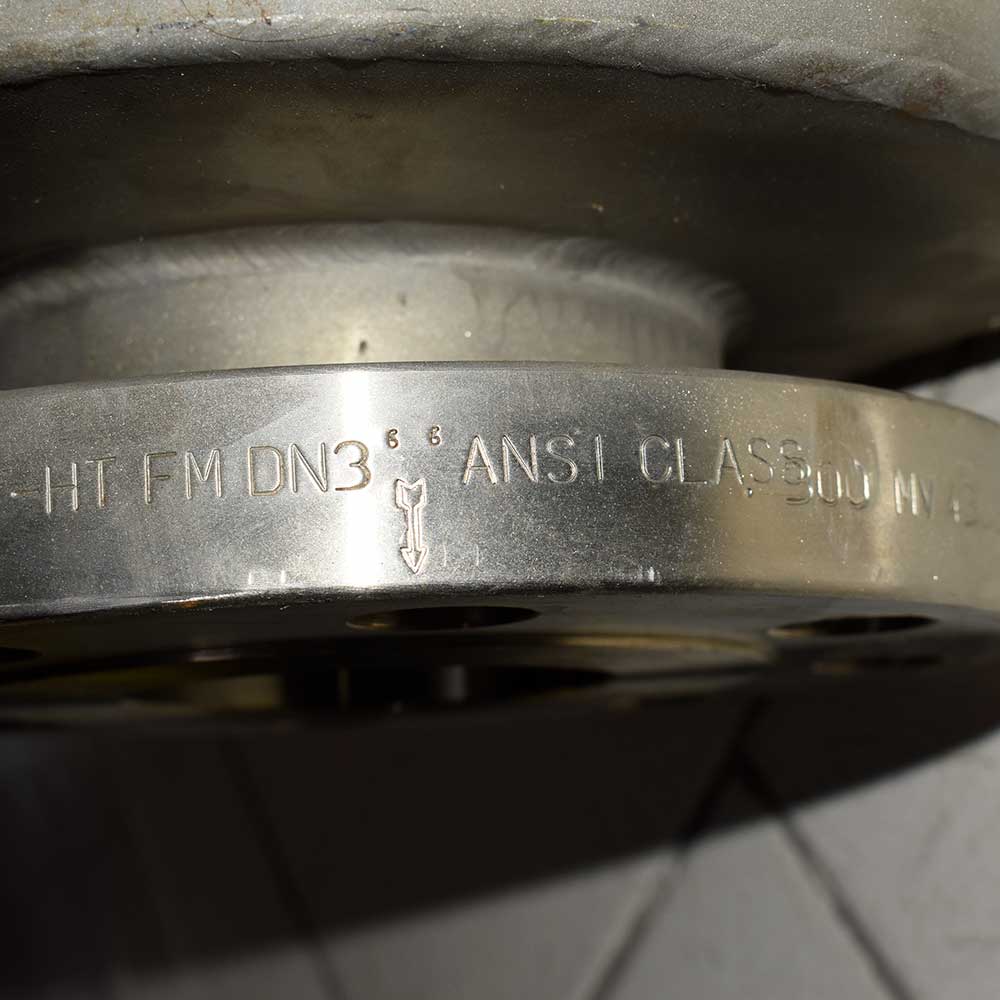

| اندازه نامی مسیر اصلی | سه اینچ؛ DN80 |
| رده اتصال مسیر اصلی | ANSI Class 300 |
| اتصال فرایندی | دو سر فلنج؛ دو راهه |
| فرمان | دسته عرضی دستی |
| تجهیز حرارتی | جکت پیرامون بدنه |
| رده اسمی جکت | PN25 |
| متریال جکت | 1.4541 |
ساختار و عملکرد

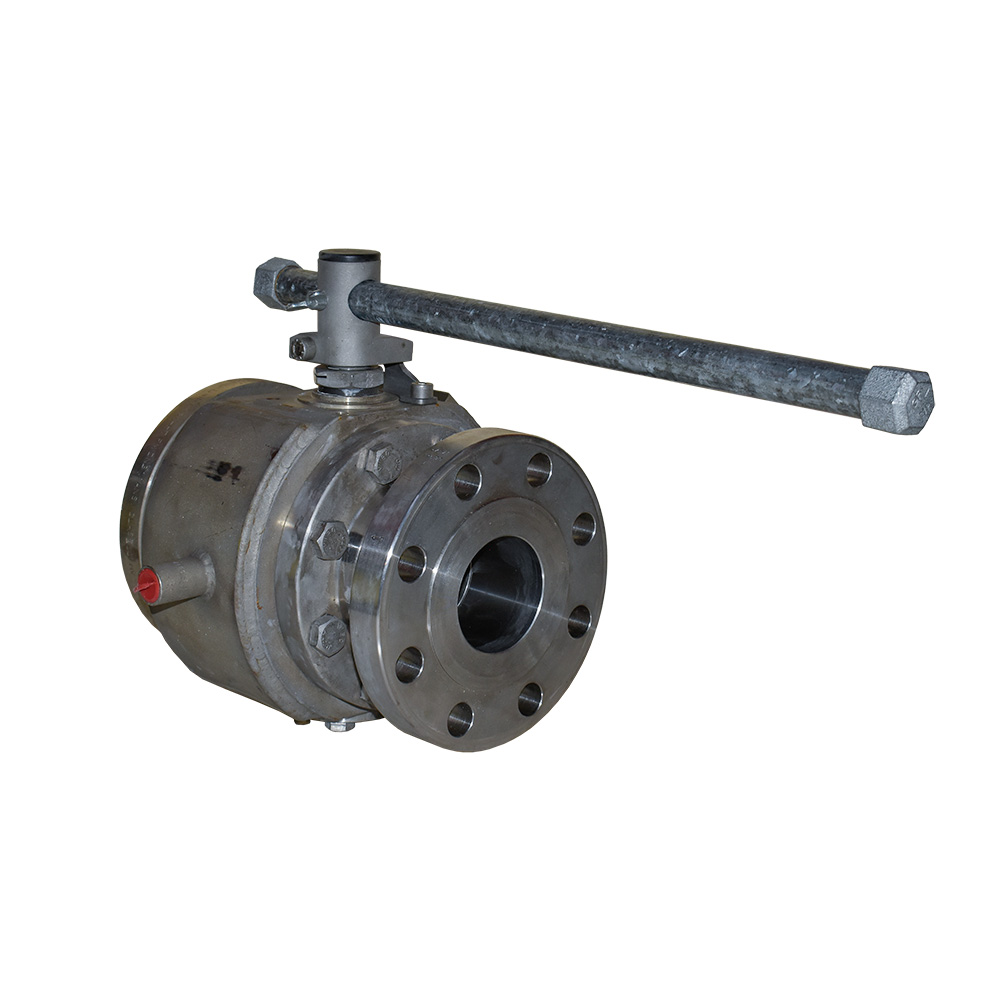

این شیر توپی دو راهه، مسیر جریان را با حرکت چرخشی عضو توپی باز یا بسته می‌کند. دسته عرضی، فرمان دستی را به ساقه منتقل می‌کند و فضای جانبی کافی برای حرکت آن لازم است. اتصال‌های فلنجی در دو انتهای مسیر فرایندی قرار دارند و جکت، پوسته‌ای پیرامون بدنه اصلی شیر است.
کاربرد جکت حرارتی
جکت برای تبادل حرارت با پوسته شیر و کمک به حفظ دمای تجهیز در خطوط دارای نیاز حرارتی استفاده می‌شود. اتصال‌های جانبی آن به مدار حرارتی تعلق دارند و مسیر سوم عبور سیال فرایندی محسوب نمی‌شوند. شرایط سیال داخل شیر و سیال مدار جکت باید جداگانه با اجزای مربوط سازگار باشند.
فشار و دمای کار
رده Class 300 به اتصال مسیر اصلی مربوط است؛ PN25 رده اسمی جکت است. فشار مجاز کار در هر مدار به دمای آن، جنس اجزا و محدودیت آب‌بندها وابسته است. بیشینه فشار و دمای دو مدار مستقل از یکدیگر تعیین می‌شوند و نباید یک رده را به مدار دیگر نسبت داد.
اتصال و نصب
سایز، رده، سطح آب‌بندی و سوراخ‌کاری فلنج‌های خط باید با شیر هماهنگ باشند. طول بین دو فلنج و شعاع حرکت دسته در جانمایی اهمیت دارند. لوله‌های مدار حرارتی با تکیه‌گاه مناسب نصب می‌شوند تا وزن و تنش آن‌ها به نازل‌های جکت منتقل نشود. پیش از بهره‌برداری، عملکرد کامل دسته و آب‌بندی هر دو مدار بررسی می‌شود.
