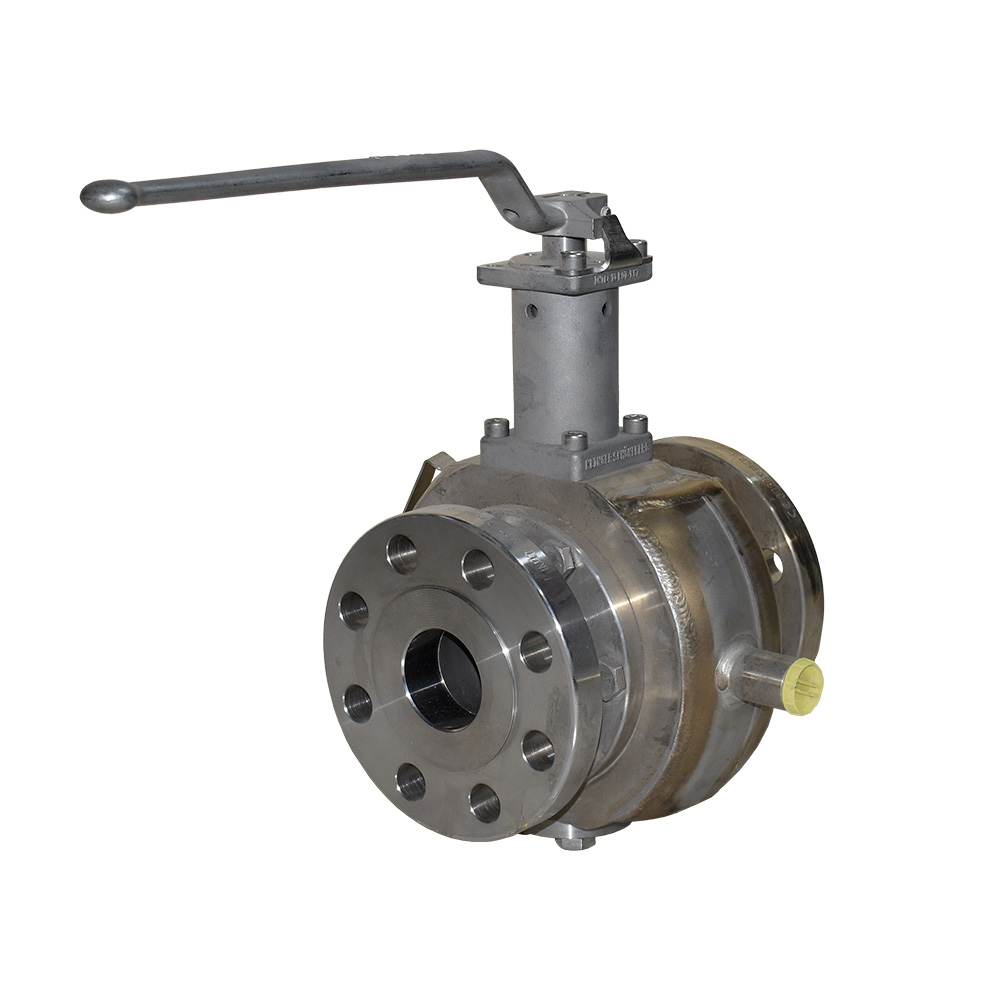

شیر توپی (بال ولو) فلنج‌دار KLINGER INTEC K211 دو اینچ کلاس ۳۰۰ جکت‌دار اهرمی با استم بلند
شیر توپی فلنج‌دار KLINGER INTEC K211 دو اینچ کلاس ۳۰۰، با جکت حرارتی، استم بلند و اهرم دستی عرضه می‌شود. اتصال اصلی آن از نوع فلنج با سطح برجسته است.
مشخصات فنی

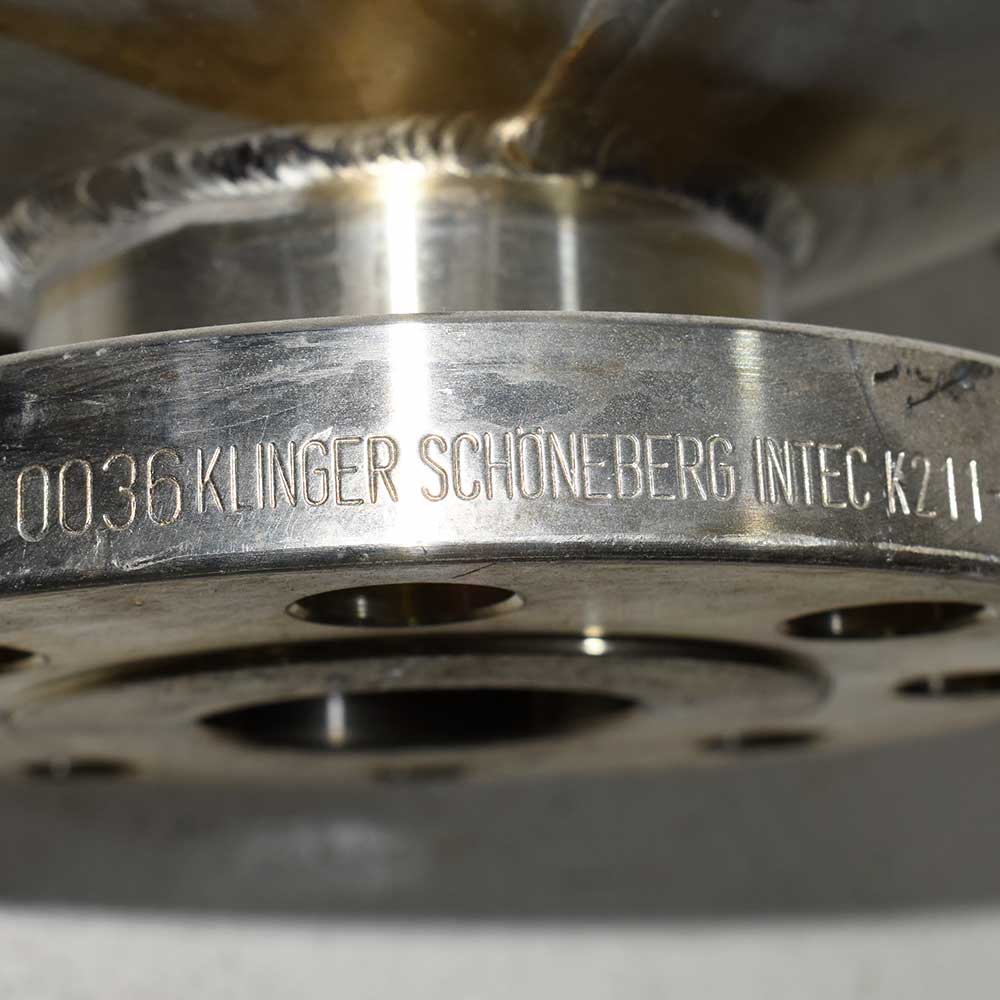

| سازنده | KLINGER SCHÖNEBERG |
|---|---|
| مدل | INTEC K211 |
| اندازه نامی مسیر اصلی | دو اینچ؛ DN50 |
| رده اتصال اصلی | Class 300 |
| سطح آب‌بندی | RF؛ سطح برجسته |
| متریال فلنج اصلی | 1.4571 |
| آرایش مسیر | دو راهه |
| مجموعه فرمان | اهرم دستی نصب‌شده همراه امتداد ساقه |
| تجهیز حرارتی | جکت پیرامون بدنه |
عملکرد و آرایش فرمان

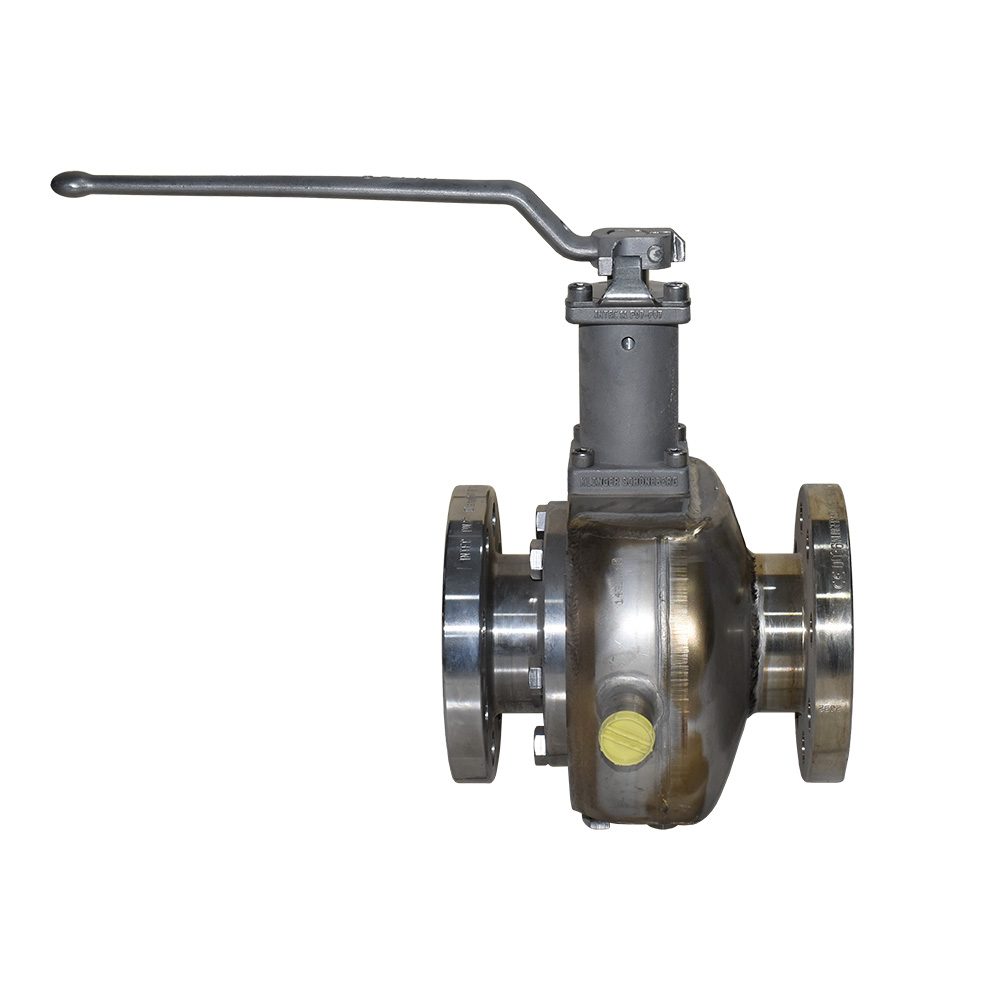

عضو توپی این شیر با حرکت چرخشی، مسیر جریان را باز یا بسته می‌کند. اهرم دستی از طریق ساقه امتدادی به عضو توپی متصل است. محفظه امتداد ساقه، محل فرمان را از بدنه فاصله می‌دهد؛ بنابراین ارتفاع شیر و فضای لازم برای حرکت کامل اهرم باید در چیدمان خط لحاظ شوند.
کاربرد مدار حرارتی
جکت پیرامون بدنه برای تبادل حرارت با پوسته شیر استفاده می‌شود. این تجهیز در خطوط دارای نیاز حرارتی، هم‌زمان امکان قطع‌و‌وصل مسیر فرایندی و اتصال به مدار حرارتی مستقل را فراهم می‌کند. شرایط و سیال مدار جکت با شرایط عبور سیال از شیر جداگانه بررسی می‌شوند. نازل جانبی جکت بخشی از مسیر اصلی جریان نیست.
اتصال و محدودیت سرویس
اتصال اصلی دو اینچ از رده Class 300 و با سطح آب‌بندی RF است. متریال 1.4571 به فلنج اصلی مربوط است. فشار مجاز کار تابع دما، جنس قطعات و اجزای آب‌بندی است و Class 300 عدد فشار ثابت برحسب بار نیست. رده اتصال اصلی نیز به‌تنهایی فشار یا دمای مجاز جکت را تعیین نمی‌کند.
نصب و نگهداری
فلنج مقابل، گسکت و پیچ‌ومهره متناسب با اتصال اصلی انتخاب می‌شوند. طول بین دو فلنج، شعاع حرکت اهرم و دسترسی به مجموعه ساقه در نصب اهمیت دارند. مدار حرارتی باید تکیه‌گاه مناسبی داشته باشد. بازرسی دوره‌ای شامل حرکت اهرم، آب‌بندی ساقه، اتصال‌های اصلی و اتصال‌های جکت است؛ بازکردن هر بخش پس از ایزوله‌کردن و تخلیه فشار و دمای مدار مربوط انجام می‌شود.
