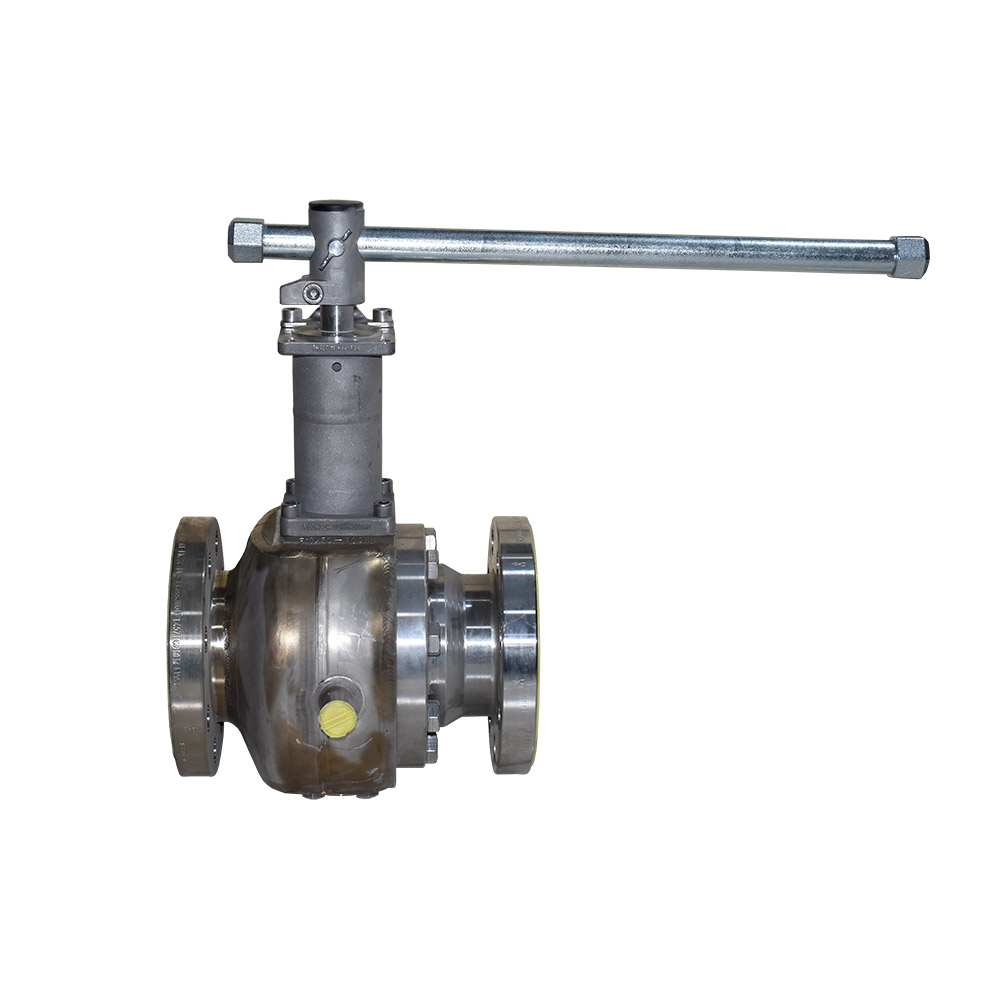

شیر توپی (بال ولو) فلنج‌دار KLINGER سه اینچ کلاس ۳۰۰ جکت‌دار با استم بلند و دسته عرضی
شیر توپی فلنج‌دار KLINGER سه اینچ کلاس ۳۰۰ با استم بلند، دسته عرضی دستی و جکت حرارتی، برای قطع‌و‌وصل جریان در آرایش‌های دارای مدار حرارتی مستقل طراحی شده است.
مشخصات فنی
| سازنده شیر | KLINGER SCHÖNEBERG |
|---|---|
| اندازه نامی مسیر اصلی | سه اینچ؛ DN80 |
| رده اتصال اصلی | Class 300 |
| سطح آب‌بندی فلنج | RF؛ سطح برجسته |
| متریال فلنج اصلی | 1.4571 |
| آرایش مسیر | دو راهه |
| فرمان | دسته عرضی دستی با امتداد ساقه |
| تجهیز حرارتی | جکت پیرامون بدنه |

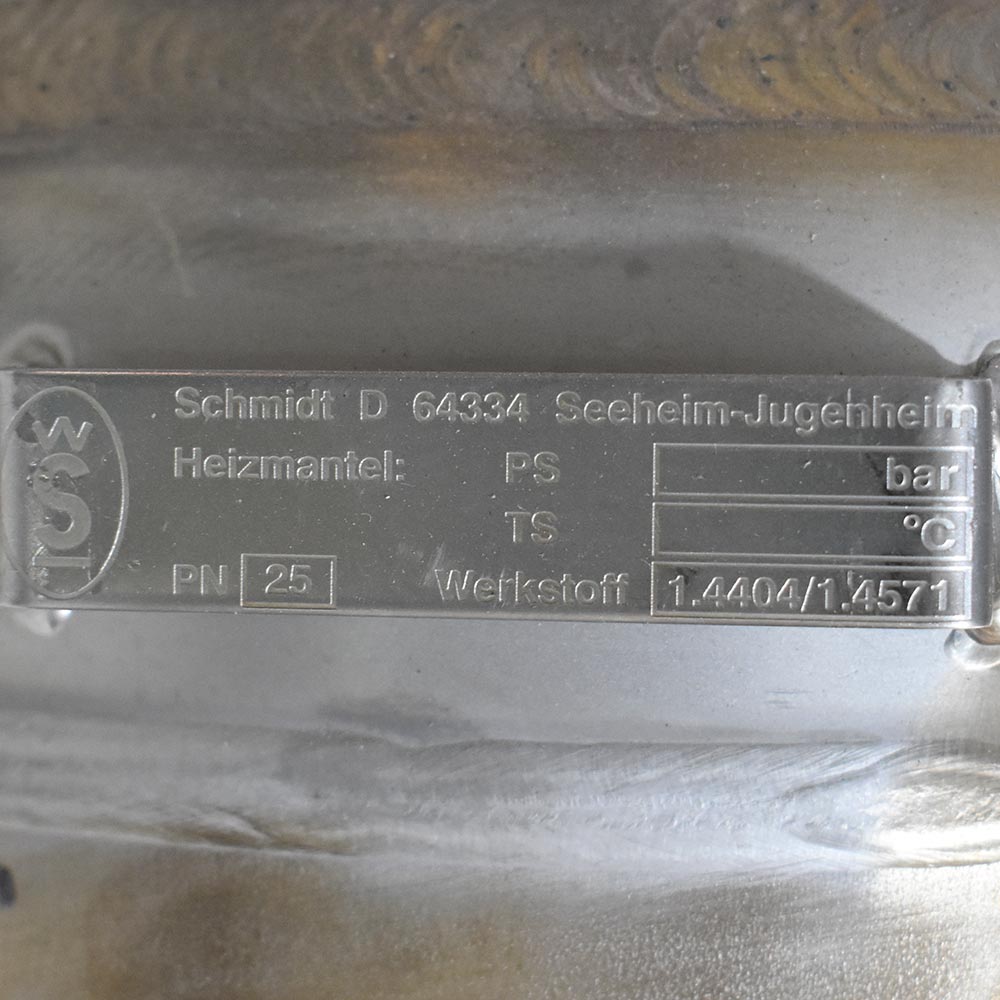

| سازنده جکت | Schmidt |
| رده اسمی جکت | PN25 |
| متریال جکت | 1.4404 / 1.4571 |
ساختار شیر

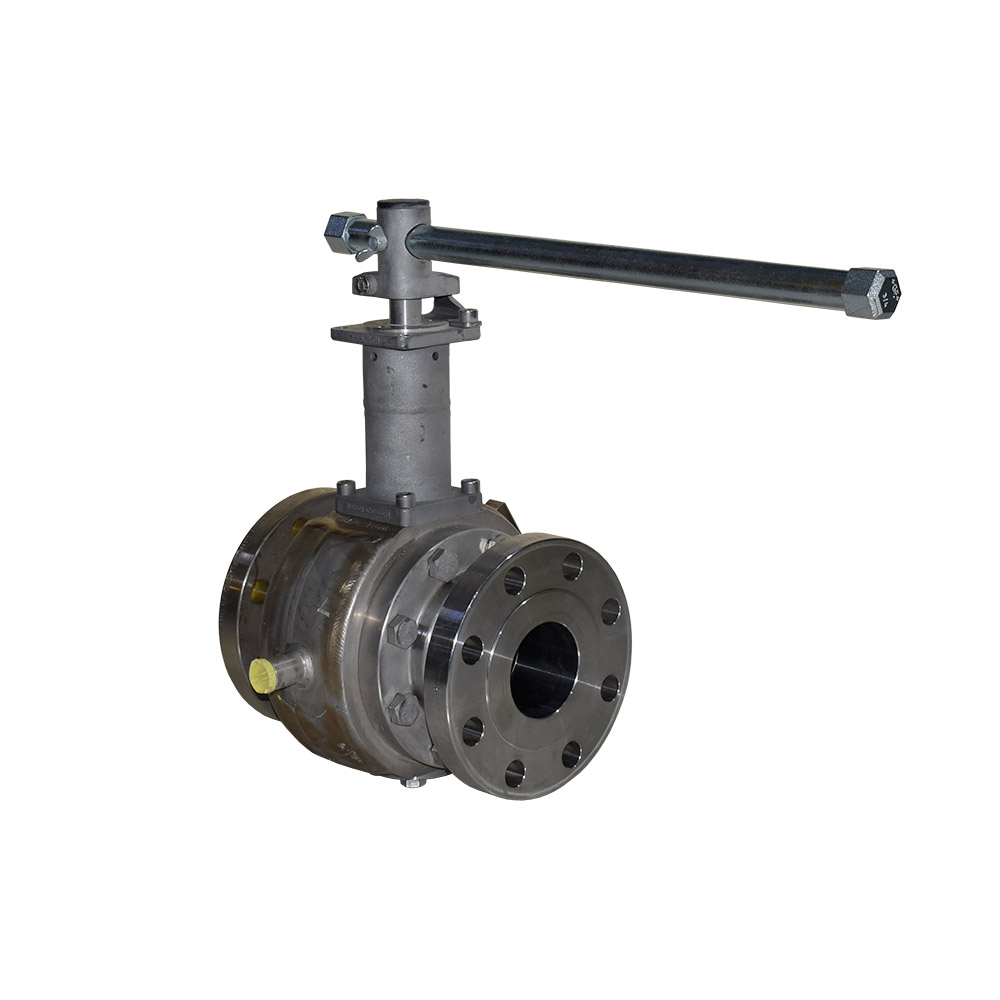

این شیر توپی دارای دو اتصال اصلی فلنجی و مجموعه امتداد ساقه است. دسته عرضی در بالای محفظه امتداد ساقه قرار می‌گیرد و حرکت دورانی آن، وضعیت مسیر عبور سیال را تغییر می‌دهد. ارتفاع این مجموعه و فضای گردش دسته در جانمایی شیر اهمیت دارند.
جکت و کاربرد حرارتی
پوسته جکت پیرامون بدنه قرار دارد و به مدار حرارتی مستقل متصل می‌شود. این آرایش در خطوطی کاربرد دارد که کنترل دمای پوسته شیر بخشی از نیاز فرایندی است. نازل‌های جانبی متعلق به جکت‌اند و نباید با اتصال ورودی یا خروجی مسیر فرایندی اشتباه شوند. سیال حرارتی، سیال داخل خط و آب‌بندهای هر بخش باید سازگاری لازم را داشته باشند.
مشخصات دو مدار

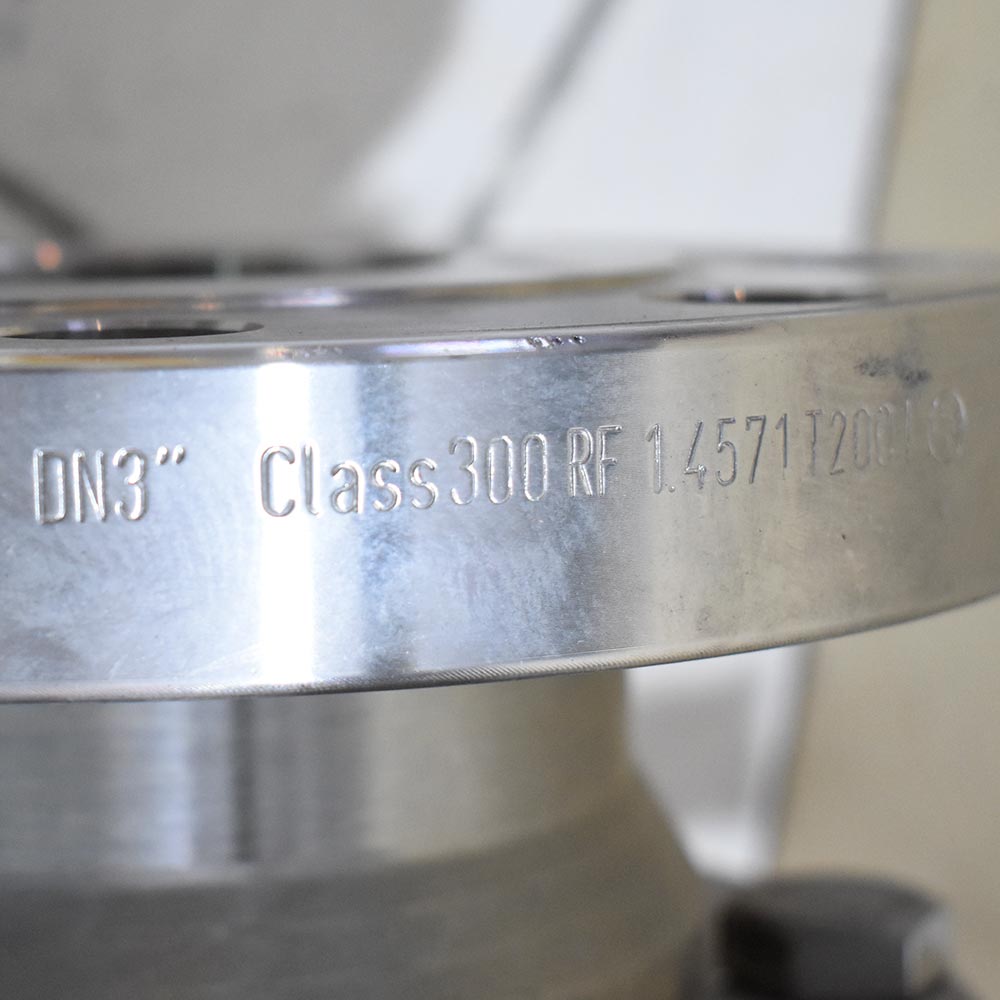

اتصال اصلی از رده Class 300 با سطح برجسته RF است؛ جکت دارای رده اسمی PN25 است. متریال فلنج اصلی 1.4571 و متریال جکت 1.4404 / 1.4571 است. این مشخصات به بخش‌های نام‌برده تعلق دارند. فشار و دمای مجاز کار باید با درنظرگرفتن محدودیت‌های مجموعه اصلی و جکت به‌صورت مستقل تعیین شوند.
نصب و بهره‌برداری
گسکت و پیچ‌ومهره فلنج اصلی با شرایط خط انتخاب می‌شوند. طول نصب، تکیه‌گاه لوله و فضای دسترسی به پیچ‌های بدنه باید در طراحی لحاظ شوند. لوله‌کشی مدار حرارتی نباید به جکت تنش اضافی وارد کند. پیش از راه‌اندازی، حرکت کامل دسته، وضعیت انتهایی توپی و آب‌بندی اتصال‌های هر دو مدار بررسی می‌شوند.
