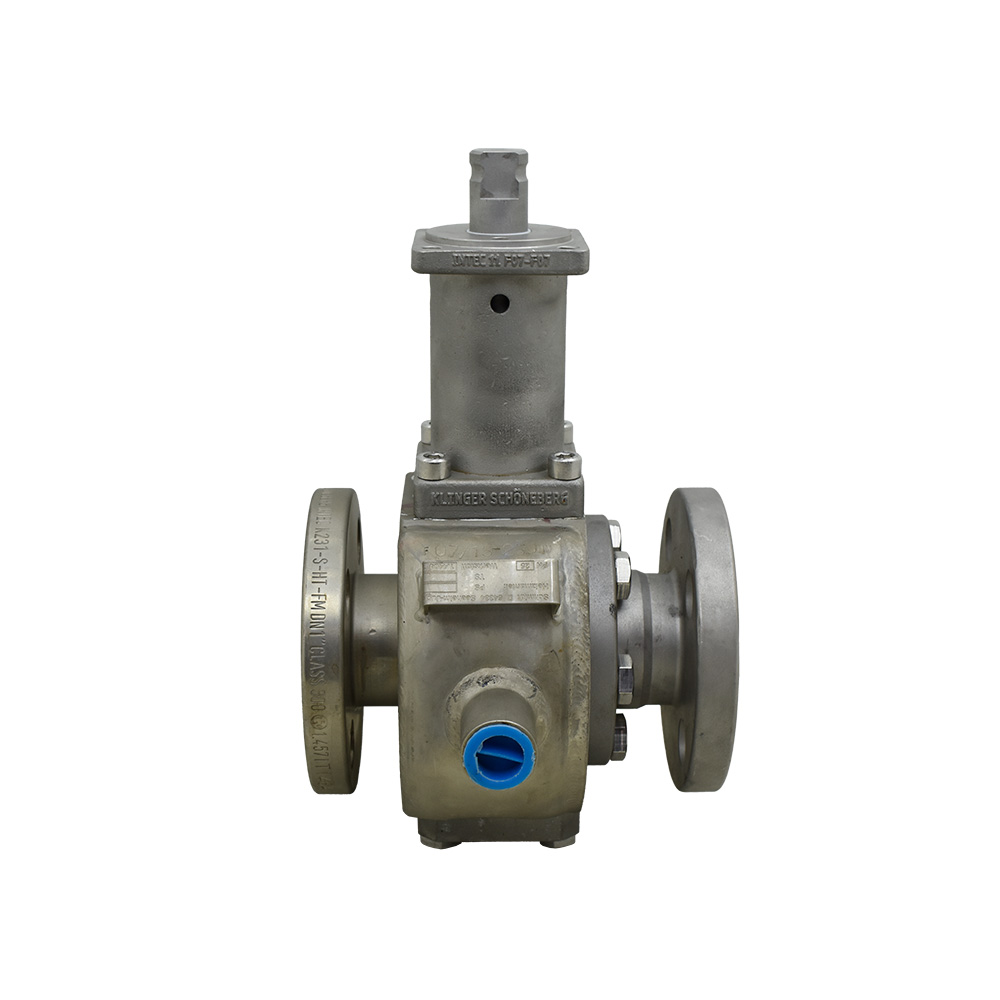

شیر توپی (بال ولو) فلنج‌دار KLINGER K231-S-HT-FM یک اینچ کلاس ۳۰۰ جکت‌دار با استم بلند
شیر توپی فلنج‌دار KLINGER K231-S-HT-FM یک اینچ کلاس ۳۰۰، مجهز به جکت حرارتی و استم بلند است. این پیکربندی اهرم یا عملگر نصب‌شده ندارد.
مشخصات فنی

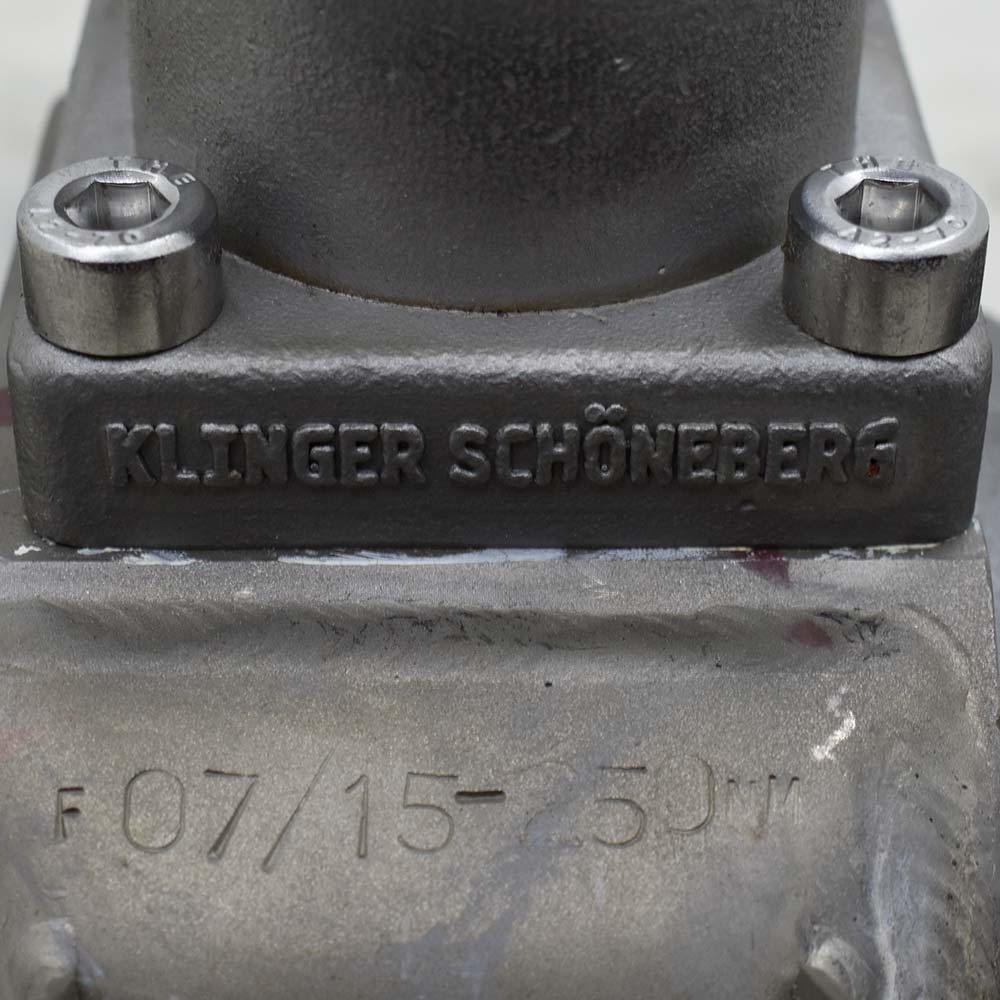

| سازنده | KLINGER SCHÖNEBERG |
|---|---|

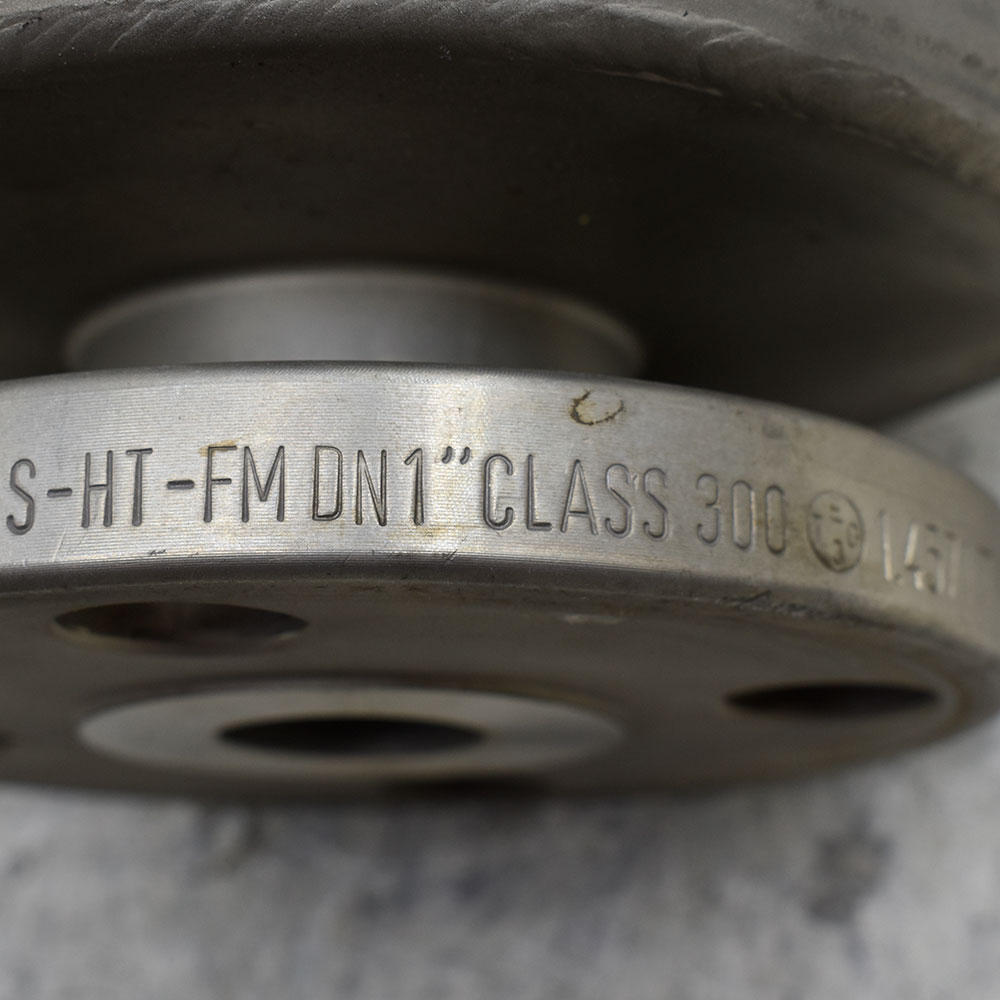

| کد مدل | K231-S-HT-FM |
| اندازه نامی مسیر اصلی | یک اینچ؛ DN25 |
| رده اتصال مسیر اصلی | Class 300 |
| اتصال فرایندی | دو سر فلنج؛ دو راهه |
| متریال فلنج اصلی | 1.4571 |
| آرایش ساقه | استم بلند با محفظه امتداد ساقه |
| مجموعه فرمان نصب‌شده | بدون اهرم و بدون عملگر |

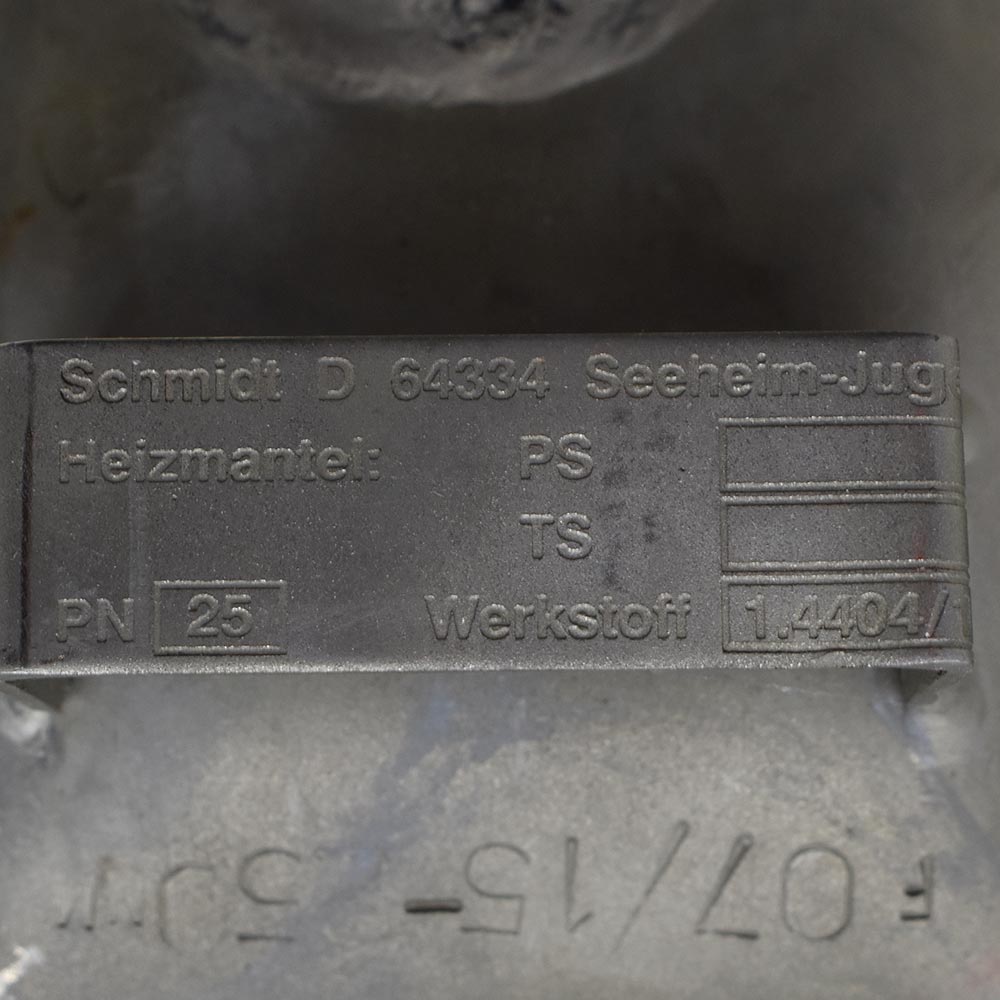

| رده اسمی جکت | PN25 |
| متریال جکت | 1.4404 |
معرفی و عملکرد
این شیر توپی دو راهه دارای دو اتصال فلنجی در مسیر اصلی و جکت حرارتی پیرامون بدنه است. عضو توپی با حرکت دورانی، مسیر عبور سیال را باز یا بسته می‌کند. محفظه امتداد ساقه، محل اتصال فرمان را بالاتر از بدنه قرار می‌دهد و برای جانمایی مجموعه فرمان و عایق حرارتی باید ارتفاع آن در نظر گرفته شود.
تکمیل مجموعه فرمان
این پیکربندی برای بهره‌برداری به دسته دستی یا عملگر سازگار نیاز دارد. اتصال ساقه، ابعاد محل نصب، زاویه حرکت و گشتاور لازم باید با تجهیز انتخابی هماهنگ باشند. گشتاور موردنیاز به اختلاف فشار، جنس نشیمنگاه و شرایط سرویس وابسته است. محدودکننده‌های حرکت نیز باید وضعیت باز و بسته را به‌درستی تعیین کنند.
مدار حرارتی و محدوده کار
جکت با مدار حرارتی مستقل، امکان تبادل حرارت با پوسته شیر را فراهم می‌کند. رده PN25 مربوط به جکت است و با Class 300 مسیر اصلی یکسان نیست. فشار و دمای مجاز هر مدار باید برای همان مدار و اجزای آن تعیین شوند. متریال 1.4404 جکت و 1.4571 فلنج، مشخصات دو بخش جداگانه‌اند؛ انتخاب آب‌بندها نیز به سیال و دمای کار بستگی دارد.
نکات نصب
فلنج مقابل، گسکت و پیچ‌ومهره باید با اندازه، کلاس و شرایط سرویس متناسب باشند. فضای نصب عملگر، دسترسی تعمیراتی و محل عبور عایق در اطراف استم بلند پیش‌بینی می‌شوند. مدار جکت به تکیه‌گاه مناسب نیاز دارد. پس از تکمیل فرمان، حرکت ساقه و نشتی مسیر اصلی و جکت به‌صورت جداگانه بررسی می‌شوند.
