معرفی شیر توپی DN50 با عملگر EL-O-Matic
شیر توپی سه‌تکه با اندازهٔ ۲ اینچ یا DN50، بدنهٔ استنلس استیل 1.4408 و ردهٔ PN64، در این مجموعه با عملگر پنوماتیکی EL-O-Matic ES200 ترکیب شده است. دو سر فلنجی، براکت واسط و نشانگر موقعیت، اجزای اصلی اتصال و فرمان مجموعه هستند. کاربرد اصلی آن، قطع و وصل خودکار مسیر با انتخاب متناسب با شرایط فرایند است.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع شیر | توپی سه‌تکه فلنج‌دار |
| اندازهٔ اسمی | ۲ اینچ — DN50 |
| ردهٔ فشار شیر | PN64 |
| متریال بدنه | استنلس استیل ریختگی 1.4408 |
| نوع عملگر | پنوماتیکی ربع‌گرد |

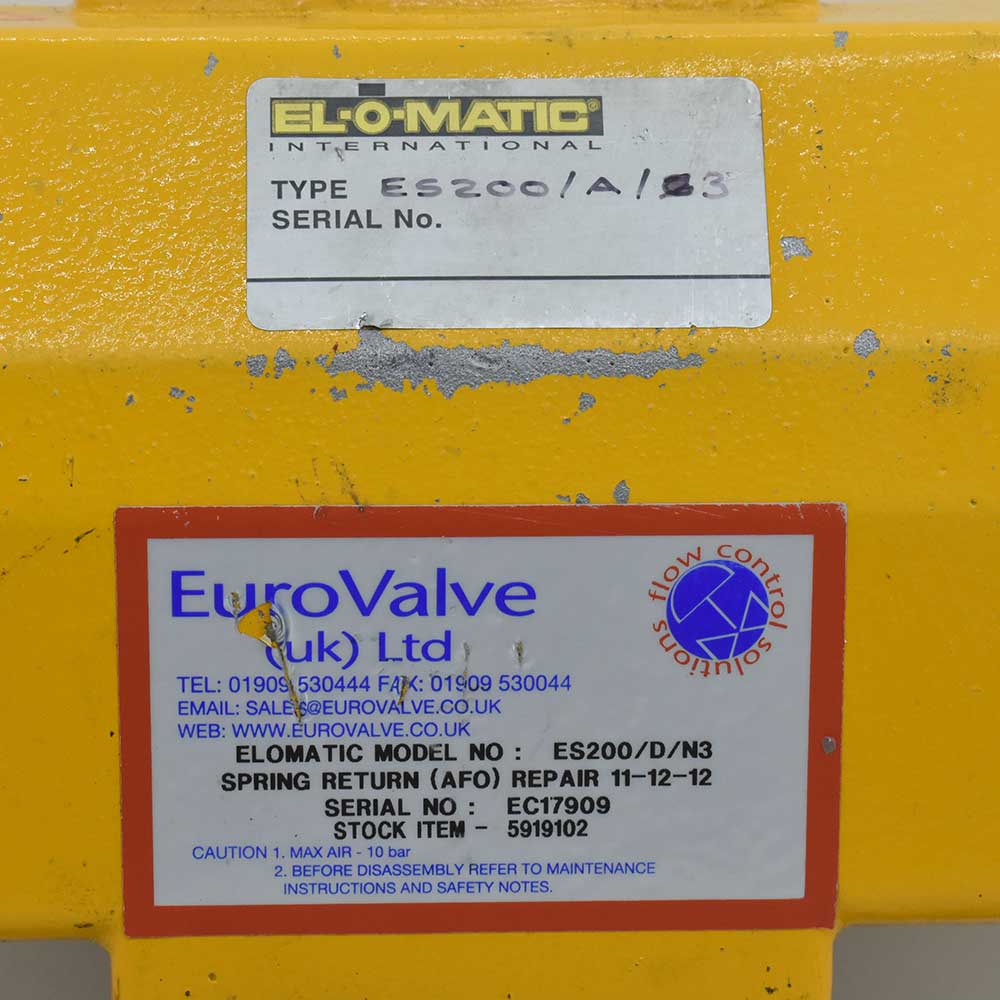

| برند و خانوادهٔ عملگر | EL-O-Matic / ES200 |
| اتصال مکانیکی | براکت و کوپلینگ بین محرک و ساقه |
| بازخورد دیداری | نشانگر موقعیت روی عملگر |
| هوای ابزار دقیق | هوای تمیز و فیلترشده؛ فشار طبق مشخصات همان پیکربندی |
| اطلاعات لازم برای انتخاب | جنس سیت، دمای سیال، اختلاف فشار، گشتاور و وضعیت قطع هوا |
متریال و آب‌بندی
استیل ریختگی 1.4408 از متریال‌های مورد استفاده در شیرآلات فرایندی است. انتخاب برای محیط خورنده باید با غلظت و دمای سیال و جنس اجزای داخلی هماهنگ شود. نشیمن، پکینگ ساقه و آب‌بندهای بین قطعات در نشتی و گشتاور موردنیاز اثر دارند؛ جنس آن‌ها در درخواست فنی مشخص شود.
ردهٔ PN64 و انتخاب محرک
PN64 ردهٔ فشار شیر است و نباید به‌عنوان فشار هوای عملگر استفاده شود. ظرفیت فشار در دمای سرویس، نوع سیت و شرایط طراحی بررسی می‌شود. اندازهٔ ES200 نیز به‌تنهایی گشتاور قابل استفاده در همهٔ شرایط را تعیین نمی‌کند؛ فشار هوای در دسترس و بار شیر باید با جدول گشتاور همان عملگر تطبیق داده شوند.
نصب، فرمان و آزمون
ابعاد و سوراخ‌کاری فلنج‌های خط، طول نصب و فضای لازم برای دسترسی به عملگر کنترل شوند. پس از اتصال هوای فرمان، حرکت کامل و جهت باز و بسته‌شدن با نشانگر مطابقت داده می‌شود. اگر شیر برقی یا کنتاکت اعلام موقعیت لازم است، مشخصات برق و سیگنال آن در سفارش تعیین شود. وضعیت ایمن در قطع هوا بر اساس آرایش مونتاژ و آزمون عملکرد تأیید می‌شود.
پرسش‌های متداول
آیا PN64 و کلاس ۶۰۰ یک رده هستند؟
این دو نام از نظام‌های رده‌بندی متفاوت‌اند. برای جایگزینی، فشار–دما و ابعاد واقعی اتصال باید بررسی شوند؛ شباهت عدد یا اندازه برای هم‌ارز دانستن آن‌ها کافی نیست.
برای تعیین فرمان بادی چه داده‌هایی لازم است؟
فشار هوای ابزار دقیق، اختلاف فشار دو سمت شیر، زمان حرکت، تعداد سیکل و وضعیت موردنیاز هنگام قطع هوا را اعلام کنید.
خرید، فروش، تأمین و لیست قیمت شیر توپی استیل ۲ اینچ PN64 با عملگر EL-O-Matic
برای خرید، DN50، ردهٔ PN64، متریال 1.4408 و عملگر ES200 را همراه با نیاز شیر برقی، بازخورد موقعیت و تعداد موردنیاز اعلام کنید. پترو صنعت پارس پاسارگاد شرایط فروش و تأمین را بر اساس مشخصات همان درخواست بررسی می‌کند. برای دریافت لیست قیمت و هماهنگی مدارک و زمان تحویل، با مشاوران شرکت تماس بگیرید.
برای تکمیل اقلام خط، گروه‌های شیر توپی، شیرآلات صنعتی و فلنج صنعتی را بررسی کنید.
برندها و راهنمای استعلام شیرآلات صنعتی
برای بررسی گزینه‌های پروژه از برندهای KITZ، ORION، LVF، NIPPON، NEWAY، OMB، PK، VELAN، به مجموعهٔ شیرآلات صنعتی مراجعه کنید. امکان ارائهٔ هر برند و کالا، بر اساس کلاس فشاری، متریال، مشخصات سفارش و موجودی بررسی می‌شود.
برای خرید، سایز، جنس بدنه و تریم، نوع اتصال، شرایط کاری و تعداد موردنیاز را مشخص کنید؛ شرایط فروش پس از بررسی مشخصات و مدارک سفارش اعلام می‌شود.
امکان تأمین و زمان تحویل با توجه به برند و الزامات پروژه بررسی می‌شود. برای دریافت لیست قیمت، مشخصات هر ردیف را کامل ارسال کنید تا پیشنهادها با شرایط فنی یکسان مقایسه شوند.
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت تماس بگیرید.
