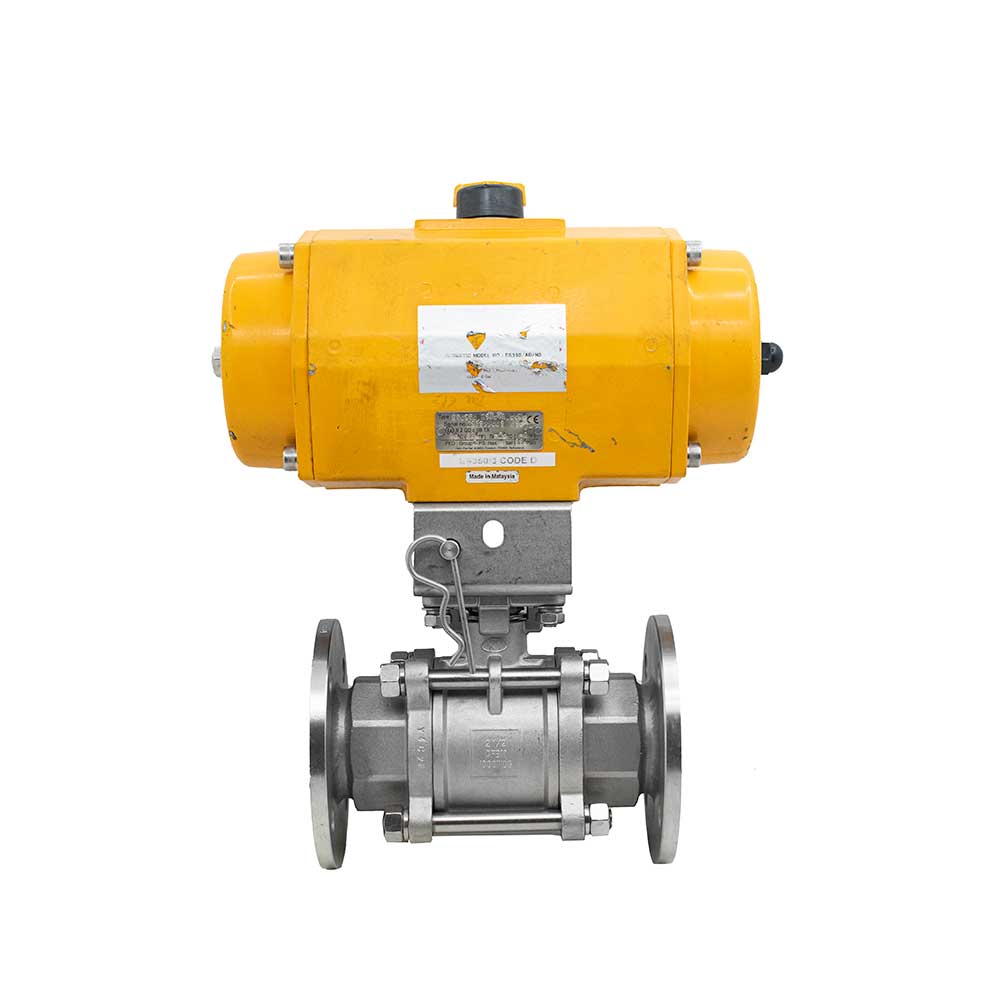

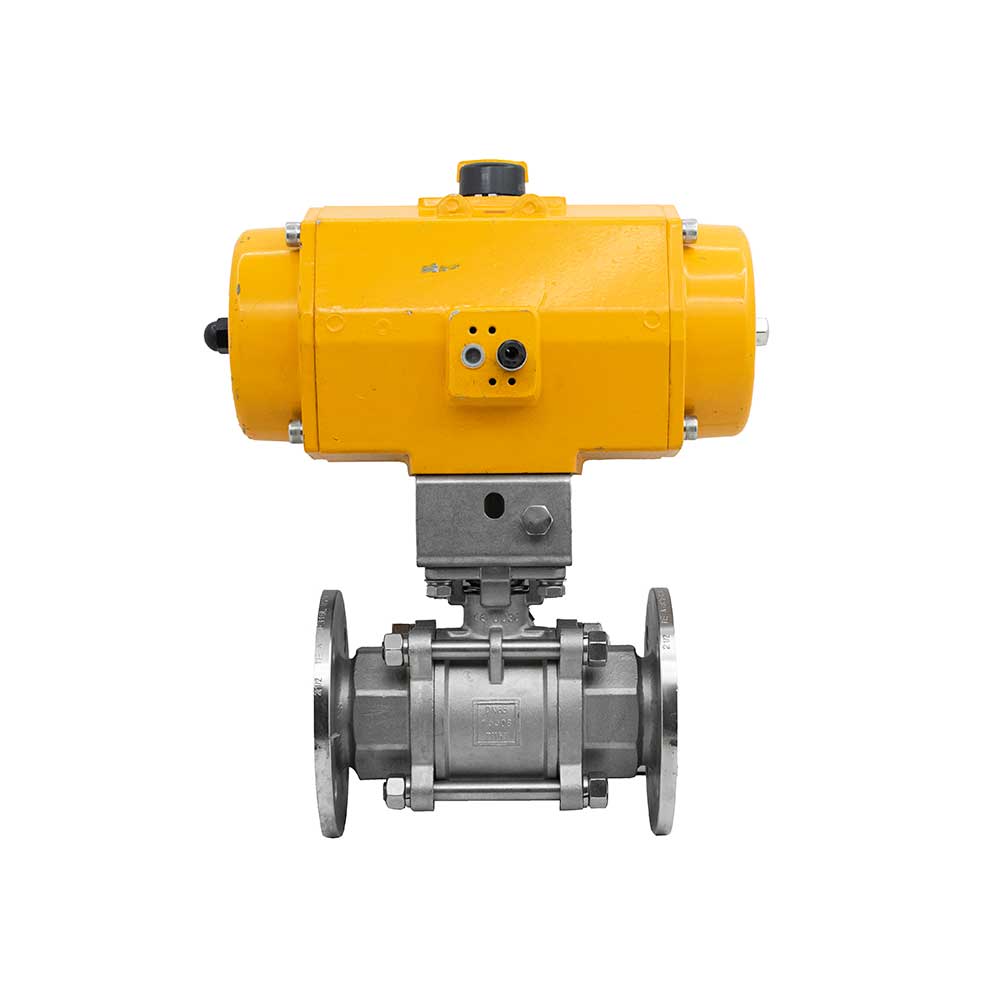

شیر توپی فلنج‌دار سایز ۲٫۵ اینچ، استیل با عملگر EL-O-Matic
این شیر توپی با سایز ۲٫۵ اینچ یا DN65، بدنهٔ سه‌تکه CF8M و اتصال فلنجی، به عملگر پنوماتیکی EL-O-Matic ES350 مجهز است. ساختار سه‌تکه، بدنهٔ میانی را میان دو بخش انتهایی قرار می‌دهد و مجموعهٔ فرمان از طریق براکت روی محور نصب می‌شود. ردهٔ 1000 WOG بدنه باید در شرایط مرجع فنی سازنده تفسیر شود.
مشخصات فنی
| نوع شیر | بال ولو سه‌تکه فلنج‌دار |
|---|---|
| سایز اسمی | ۲½ اینچ — DN65 |
| متریال بدنه | استنلس‌استیل CF8M |

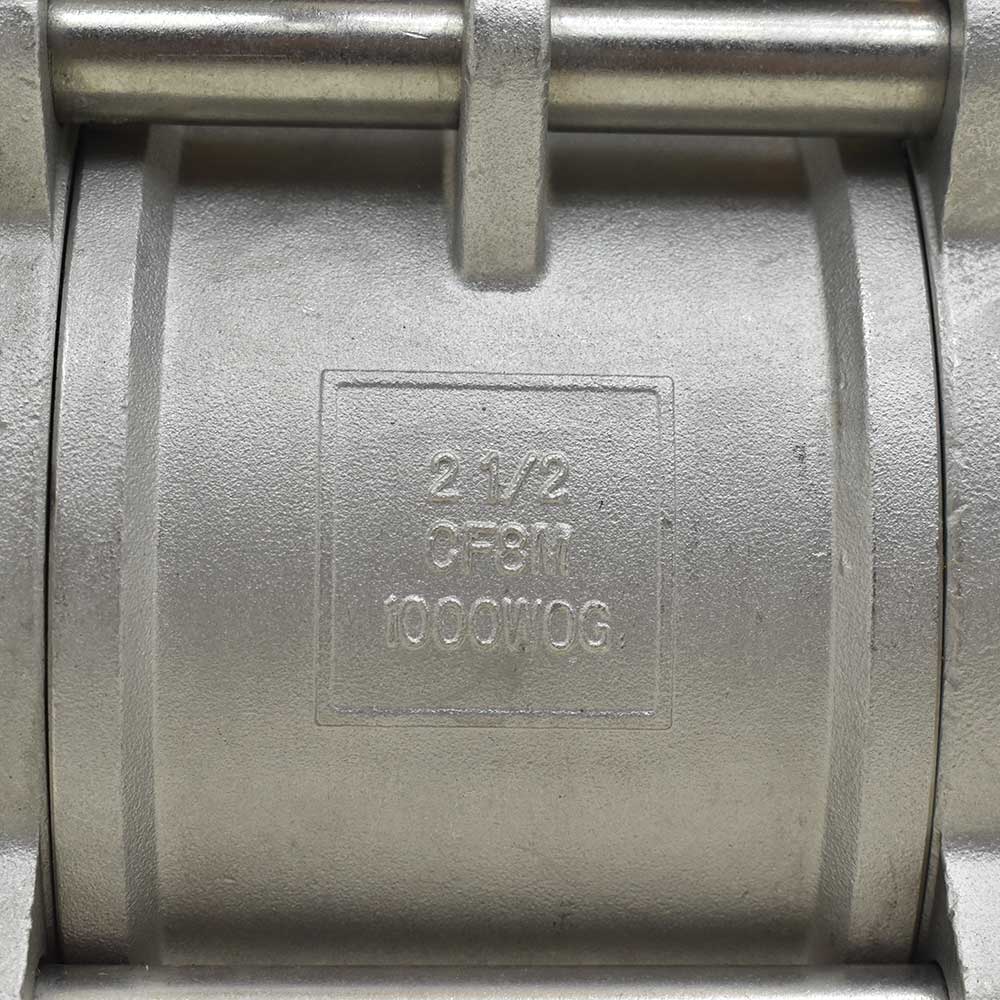

| علامت ردهٔ بدنه | 1000 WOG؛ معادل کلاس ۱۰۰۰ نیست |
| اتصال به خط | دو سر فلنجی |
| برند عملگر | EL-O-Matic |

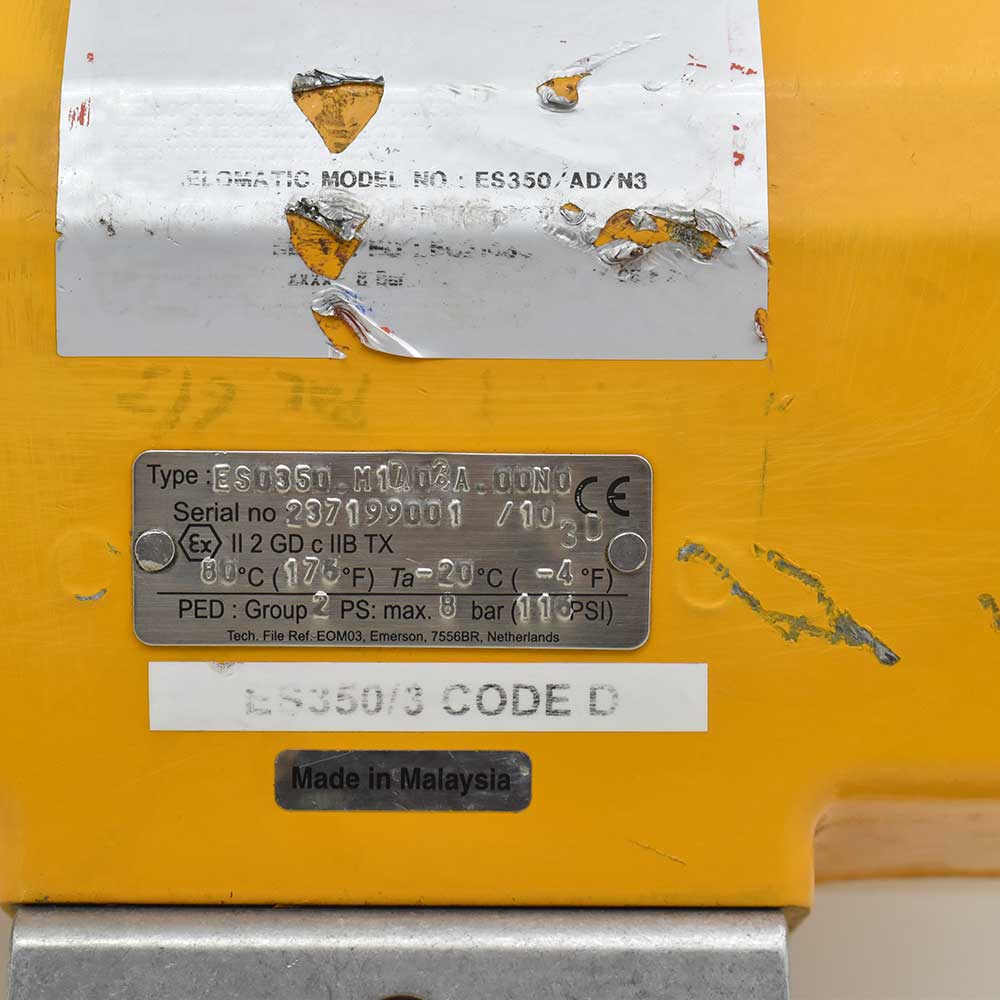

| مدل محرک | ES350؛ شناسهٔ مجموعه ES350/AD/N3 |
| نوع عملگر | پنوماتیکی فنربرگشتی |
| فشار مجاز هوای محرک | حداکثر ۸ بار |
| کارکرد اصلی | قطع و وصل اتوماتیک با حرکت ربع‌گرد |
ساختار و نحوهٔ عملکرد
هوای فرمان، پیستون‌های محرک را حرکت می‌دهد و چرخش خروجی به محور و توپ منتقل می‌شود. در مجموعهٔ فنربرگشتی، حرکت یک جهت با نیروی ذخیره‌شدهٔ فنر انجام می‌شود. سرعت باز و بسته‌شدن به مدار هوا، ظرفیت مسیر تخلیه و تنظیم کنترل جریان وابسته است؛ حرکت بیش از حد سریع می‌تواند برای خط و نشیمن نامناسب باشد.
کاربرد و نکات انتخاب
این پیکربندی برای مدارهای قطع و وصل اتوماتیک، با تطبیق متریال و ردهٔ کاری با سیال، قابل انتخاب است. هنگام انتخاب فرمان، گشتاور لازم در بیشترین اختلاف فشار و کمترین فشار هوای در دسترس بررسی می‌شود. نام ES350 به‌تنهایی میزان گشتاور قابل‌استفاده در تمام شرایط را تعیین نمی‌کند؛ آرایش فنر و فشار تغذیه نیز مؤثر هستند.
متریال و اجزای آب‌بندی
CF8M جنس بدنهٔ استیل ریختگی است. جنس توپ، نشیمن و پکینگ باید جداگانه با ترکیب سیال، دما و الزامات نشتی سازگار باشند. در بدنهٔ سه‌تکه، هم‌راستایی قطعات، سلامت آب‌بندهای بین بخش‌ها و ترتیب صحیح بستن پیچ‌های اتصال اهمیت دارند؛ گشتاور پیچ‌ها از دستورالعمل مدل پیروی می‌کند.
فشار، دما و شرایط بهره‌برداری
عبارت 1000 WOG، نام یک ردهٔ بدنه در شرایط مرجع است و نباید با Class 1000 یا فشار مجاز همیشگی در هر دما یکسان گرفته شود. فشار مجاز کل مجموعه از ضعیف‌ترین جزء سازگار، از جمله اتصال فلنجی و نشیمن، محدود می‌شود. عدد ۸ بارِ عملگر مربوط به هوای فرمان است و جایگزین ردهٔ فشار شیر نیست.
نصب و نگهداری
قبل از راه‌اندازی، اتصالات فلنجی، پیچ‌های براکت، جهت چرخش و نشتی هوای فرمان بازبینی شوند. مسیر هوا و تخلیه باید آزاد و با شرایط محیطی سازگار باشند. بازکردن درپوش عملگر فنربرگشتی، به‌دلیل انرژی ذخیره‌شده، فقط مطابق دستورالعمل ایمن سازنده انجام می‌شود.
پرسش‌های فنی متداول
آیا 1000 WOG همان کلاس فشاری ۱۰۰۰ است؟
خیر؛ شیوهٔ نام‌گذاری و مبنای رده‌بندی متفاوت است و مشخصات فشار–دمای شیر و فلنج باید جداگانه بررسی شوند.
آیا شیر را می‌توان بدون تغییر به هر مدار پنوماتیک متصل کرد؟
فشار و کیفیت هوا، جهت حرکت، وضعیت ایمن و ظرفیت فرمان باید با اکچویتور و نیاز فرایند هماهنگ باشند.
خرید، فروش، تأمین و لیست قیمت
برای خرید این شیر، سایز ۲٫۵ اینچ، بدنه CF8M، اتصال فلنجی و عملگر EL-O-Matic ES350 را مشخص کنید. شرایط فروش و تأمین پس از بررسی فشار و دمای سیال، فشار هوا و تعداد موردنیاز اعلام می‌شود. برای دریافت لیست قیمت و انتخاب تجهیزات فرمان، با مشاوران شرکت تماس بگیرید.
برای بررسی مدل‌های دیگر، به دستهٔ شیرهای توپی فلنج‌دار و مجموعهٔ شیرآلات صنعتی مراجعه کنید.
