شیر توپی فلنج‌دار سایز ۱٫۵ اینچ، رده فشاری PN64 با عملگر EL-O-Matic

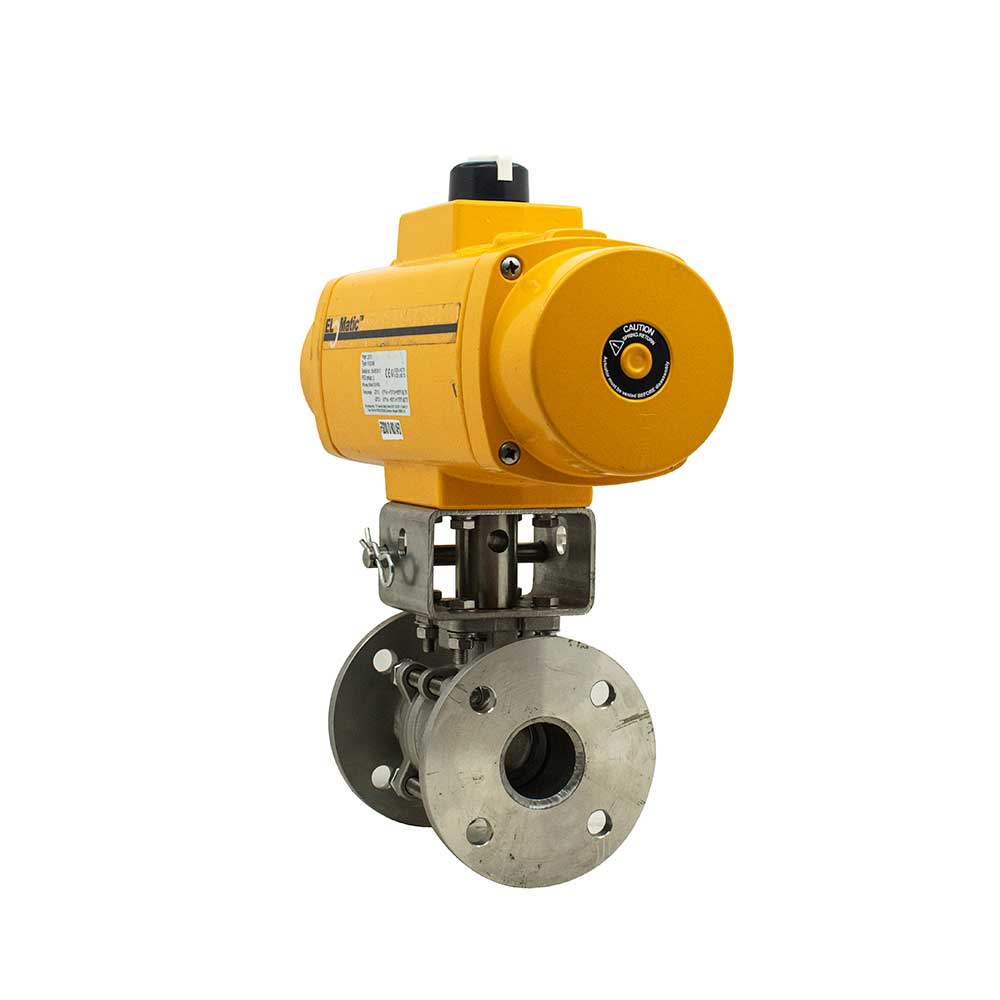

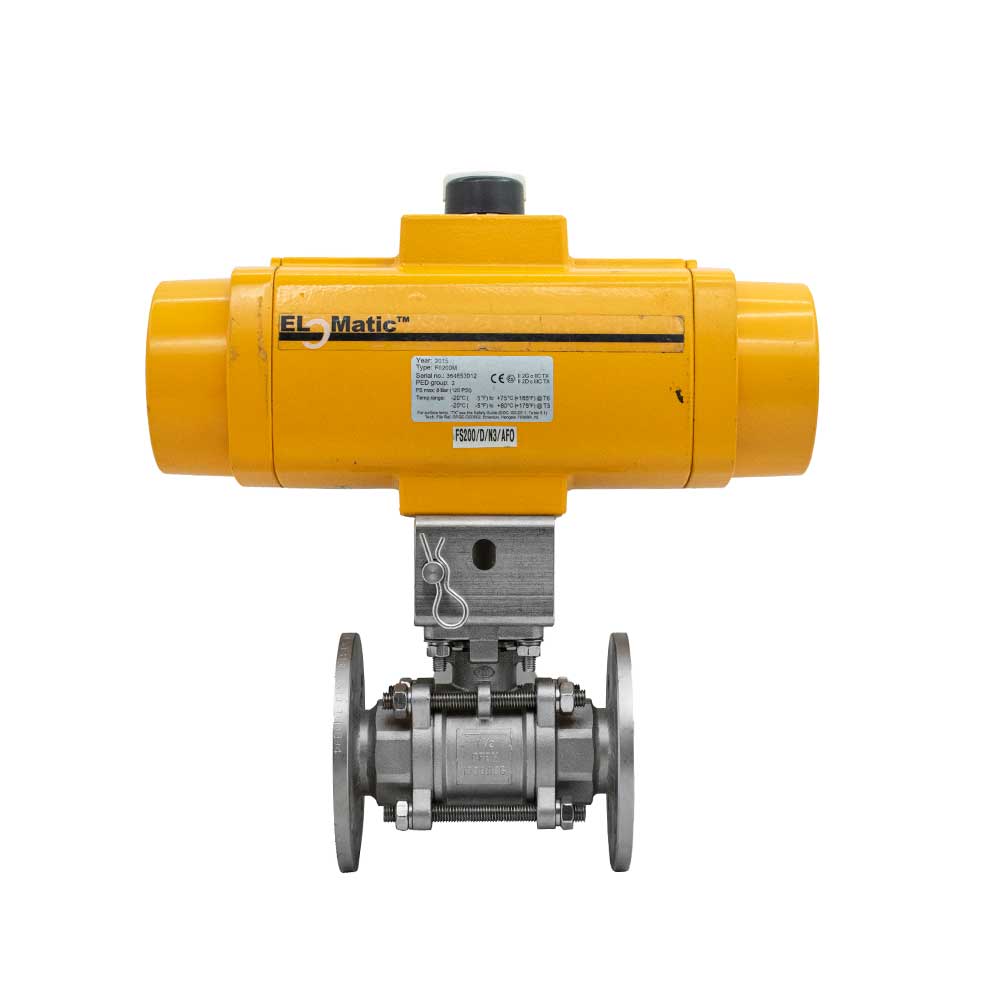

این مجموعه، شیر توپی سه‌تکه با سایز ۱٫۵ اینچ یا DN40، بدنهٔ استیل 1.4408 و ردهٔ PN64 را با عملگر EL-O-Matic FS200 ترکیب می‌کند. اتصال به خط به‌صورت فلنجی است و براکت و کوپلینگ، گشتاور محرک را به محور شیر منتقل می‌کنند. این طراحی برای قطع و وصل اتوماتیک، با انتخاب صحیح مدار هوا و شرایط سرویس، به کار می‌رود.
مشخصات فنی
| نوع محصول | شیر توپی سه‌تکه فلنج‌دار |
|---|---|
| سایز اسمی | ۱½ اینچ — DN40 |
| ردهٔ فشار شیر | PN64 |
| متریال بدنه | استیل 1.4408 |
| برند عملگر | EL-O-Matic |
| مدل مجموعهٔ فرمان | FS200/D/N3/AFO |
| نوع محرک | پنوماتیکی ربع‌گرد، فنربرگشتی |

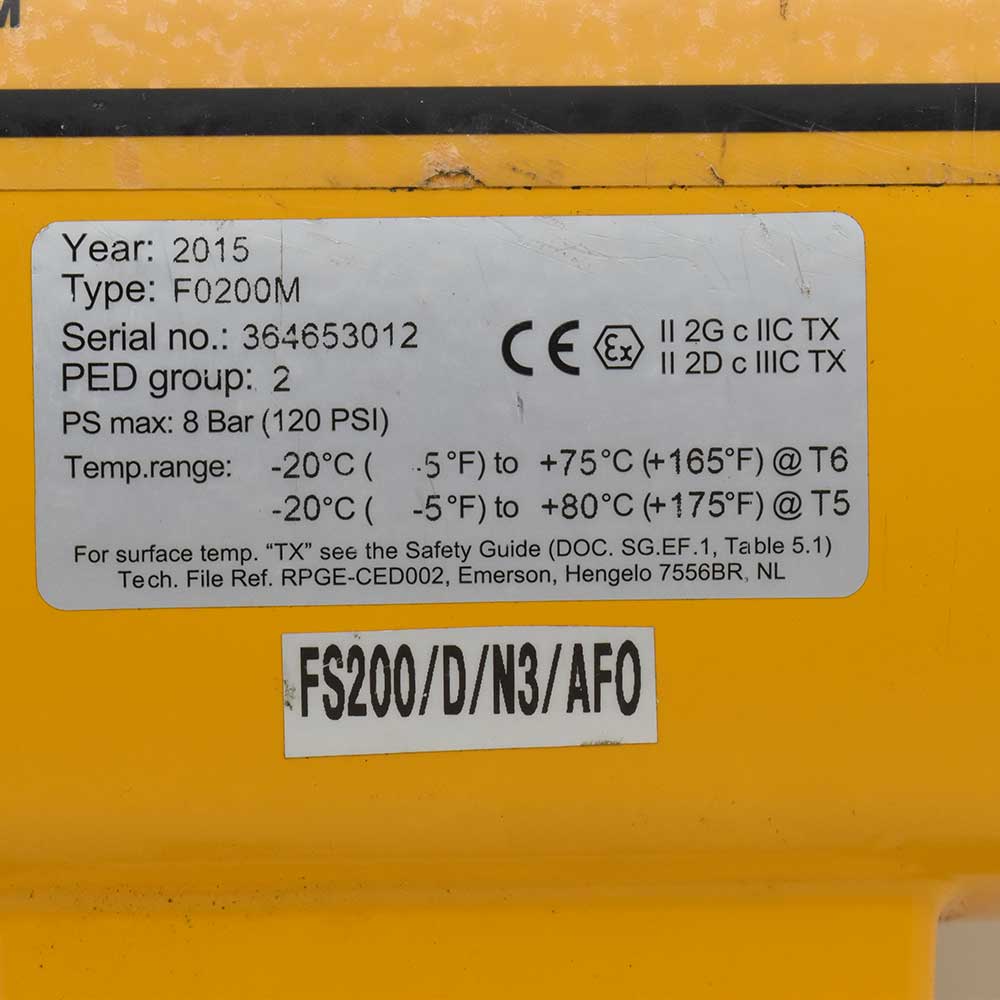

| فشار مجاز عملگر | حداکثر ۸ بار |
| مکانیزم انتقال حرکت | براکت و کوپلینگ بین عملگر و محور |
| کاربری اصلی | قطع و وصل و ایزوله‌کردن مسیر |
ساختار و نحوهٔ عملکرد
در این مجموعه، پیستون‌های عملگر حرکت خطی ایجاد می‌کنند و مکانیزم دنده‌شانه‌ای و پینیون آن را به چرخش تبدیل می‌کند. توپ شیر با حرکت ربع‌گرد، مسیر را باز یا مسدود می‌سازد. نشانگر عملگر برای مشاهدهٔ موقعیت فرمان کاربرد دارد، اما هنگام راه‌اندازی باید هم‌راستایی نشانگر، محور و وضعیت واقعی توپ آزمایش شود.
کاربرد و نکات انتخاب
برای انتخاب مجموعه در یک خط صنعتی، علاوه بر سایز DN40 باید اختلاف فشار، تعداد سیکل، گشتاور و سرعت مجاز تغییر وضعیت مشخص شوند. وضعیت برگشت در قطع هوا، تابع تنظیم و آرایش مونتاژ است و باید با نیاز فرایند تطبیق داده شود. وجود فنر، جای آزمون عملکرد ایمن در شرایط واقعی نصب را نمی‌گیرد.
متریال و اجزای آب‌بندی
بدنهٔ استیل 1.4408 و ساختار سه‌تکه، از مشخصات این شیر هستند. سازگاری شیمیایی نشیمن و آب‌بندها باید همراه با جنس بدنه بررسی شود. در سرویس حاوی ذرات، سایش نشیمن و تجمع مواد در حفرهٔ توپ می‌تواند بر نیروی فرمان و نشتی اثر بگذارد؛ شرایط سیال در انتخاب مجموعه اهمیت دارد.
فشار، دما و شرایط بهره‌برداری
PN64 مربوط به ردهٔ فشار شیر است؛ فشار مجاز در دمای سرویس باید از مدارک فشار–دمای همان پیکربندی تعیین شود. حداکثر ۸ بار مربوط به هوای عملگر است و ارتباط مستقیمی با فشار داخل خط ندارد. محدودهٔ دمای محیط عملگر نیز نباید به‌عنوان محدودهٔ دمای سیال معرفی شود.
نصب و نگهداری
هم‌راستایی فلنج‌ها، پشتیبانی وزن مجموعه و دسترسی به عملگر در نصب بررسی شوند. پس از اتصال هوا، کورس باز و بسته و وضعیت برگشت آزمایش می‌شود. برای سرویس، خط و مدار فرمان ایزوله می‌شوند و انرژی فنر طبق راهنمای سازنده مهار می‌شود؛ محور یا براکت نباید زیر بار باز شوند.
پرسش‌های فنی متداول
آیا فشار ۸ بار، فشار کاری شیر است؟
خیر؛ این عدد برای مدار هوای عملگر است و فشار مجاز سیال بر اساس ردهٔ PN64 و محدودیت اجزای شیر تعیین می‌شود.
آیا جنس بدنه برای انتخاب نهایی کافی است؟
جنس نشیمن و پکینگ، سازگاری فلنج، فشار–دما و مشخصات مدار فرمان نیز باید بررسی شوند.
