معرفی مجموعه شیر توپی DN200 و عملگر PS2500

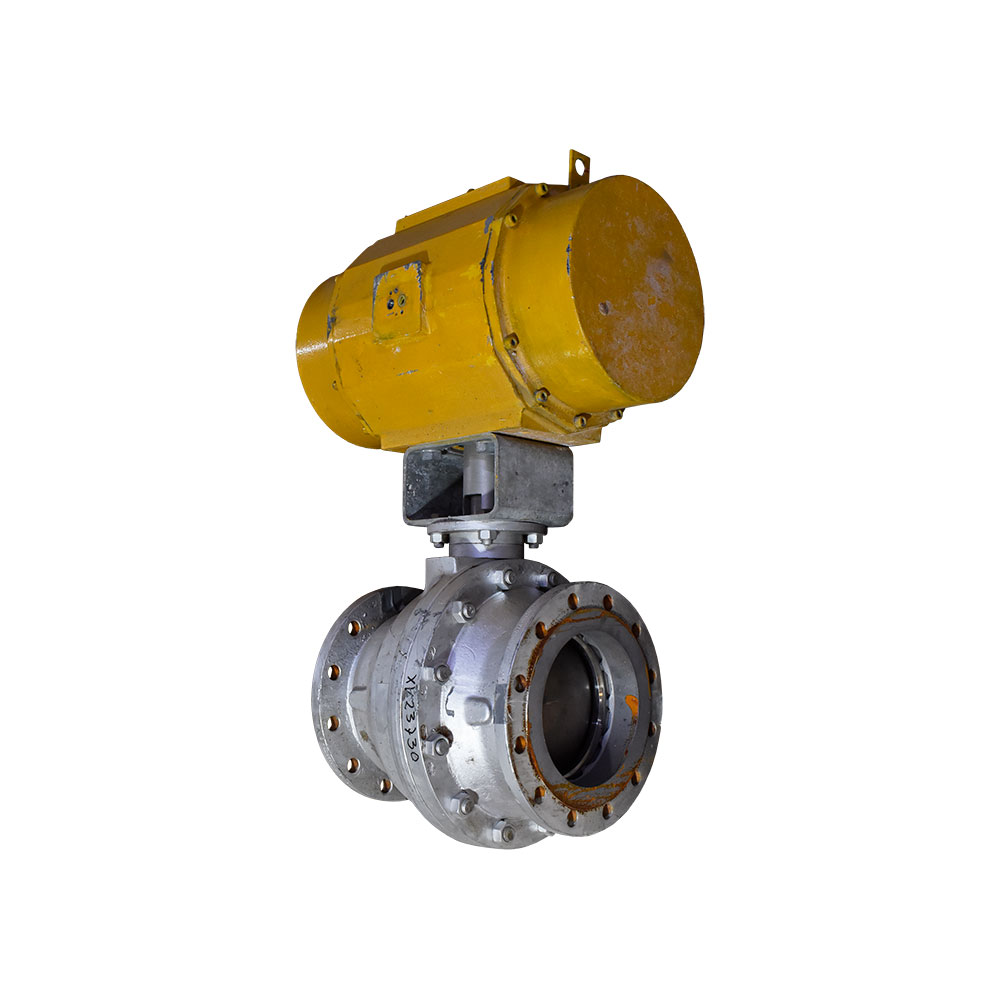

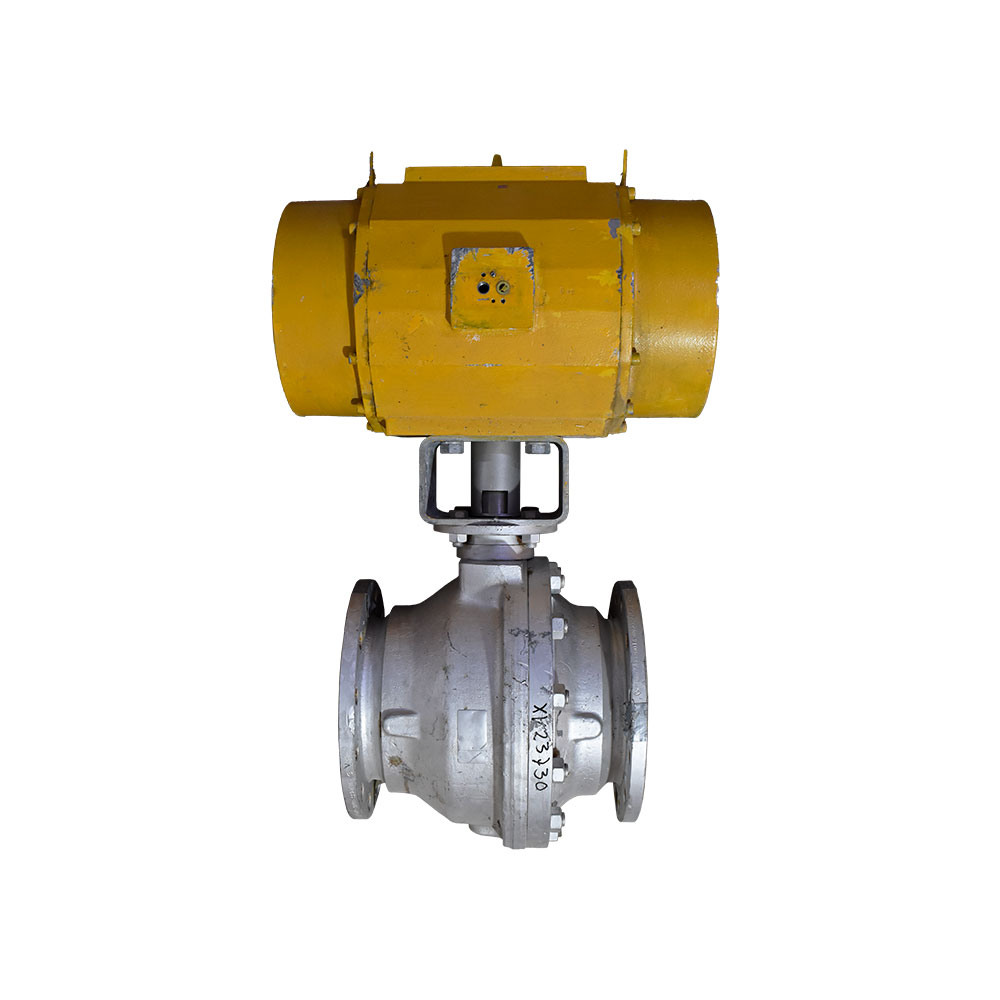

این نمونه شامل یک شیر توپی فلنج‌دار هشت اینچ و عملگر پنوماتیکی نصب‌شده EL-O-Matic است. بدنه دو تکه پیچ‌شونده، براکت و کوپلینگ بین استم و عملگر در تصاویر دیده می‌شوند. نشان DN200 روی بدنه و مشخصات ND16 و NW200 روی لبه فلنج، اندازه و رده اتصال این نمونه را مشخص می‌کنند. این مجموعه با نمونه‌های فاقد عملگر یا دارای محرک دیگر یکسان معرفی نمی‌شود.
مشخصات قابل مشاهده شیر و عملگر
| ساختار و اتصال | شیر توپی دو راهه با بدنه دو تکه و دو اتصال فلنجی |
|---|---|

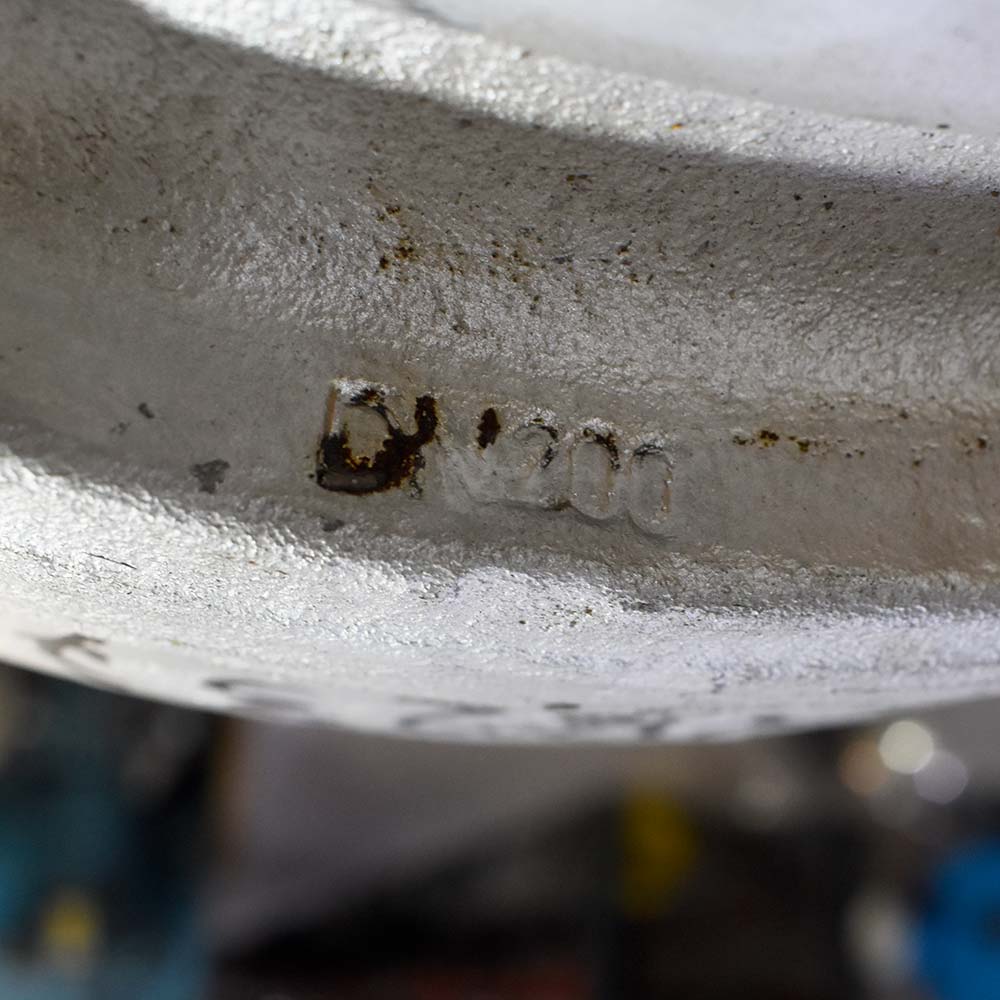

| اندازه اسمی | هشت اینچ، DN200؛ نشان DN200 روی بدنه |

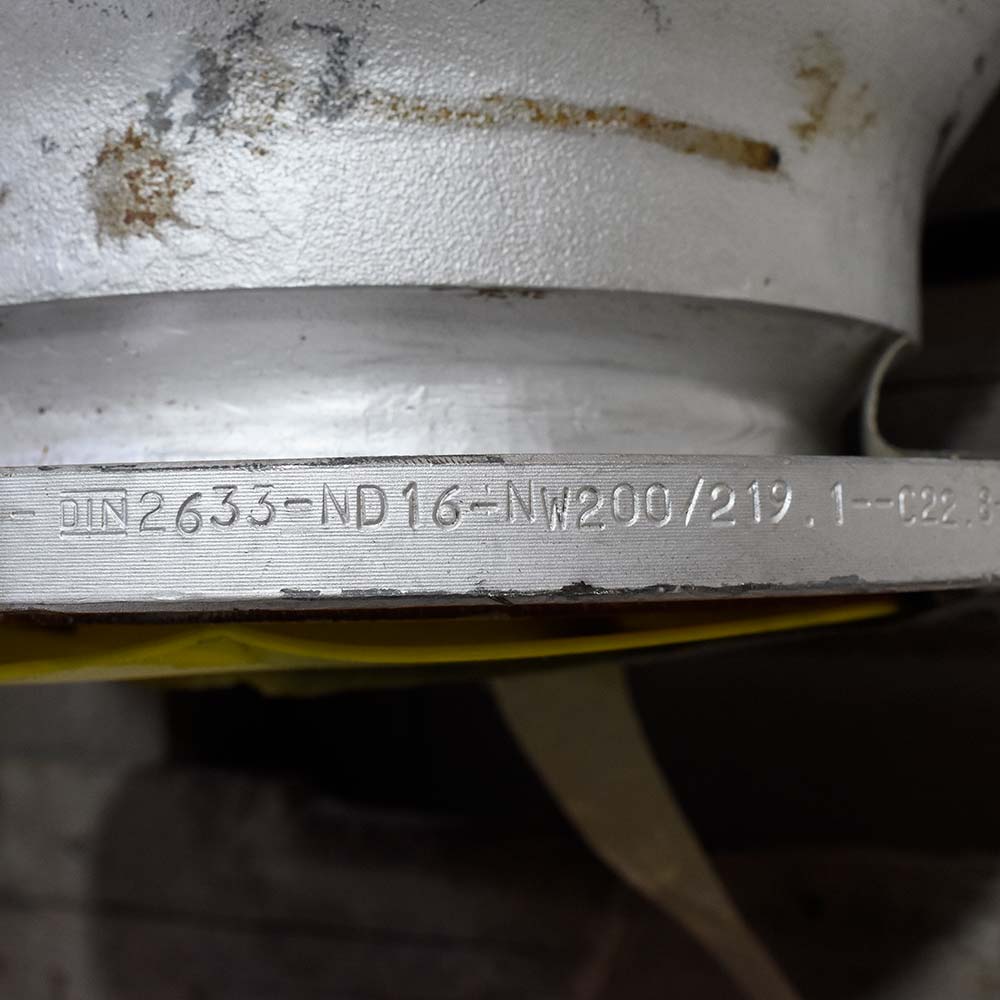

| رده و نشان فلنج | PN16؛ حک DIN2633–ND16–NW200 روی فلنج |
| نشانه متریال فلنج | C22.8؛ جنس تمام اجزای شیر از این نشان نتیجه‌گیری نمی‌شود |
| عملگر نصب‌شده | پنوماتیکی EL-O-Matic، سری PS2500 مطابق پلاک |
| حداکثر فشار پلاک عملگر | PS max: 8 bar؛ مستقل از رده مسیر اصلی شیر |
| حدود دمای درج‌شده برای عملگر | TS: −20 تا +80 درجه سلسیوس؛ مربوط به عملگر |
| هویت و تریم شیر | نام کامل سازنده شیر، گرید بدنه و جنس سیت با مدارک تأیید شود |
| تجهیزات جانبی | شیر برقی، پوزیشنر و لیمیت‌سوئیچ در تصاویر نصب نیستند |
تفکیک فشار و دمای عملگر از شرایط خط

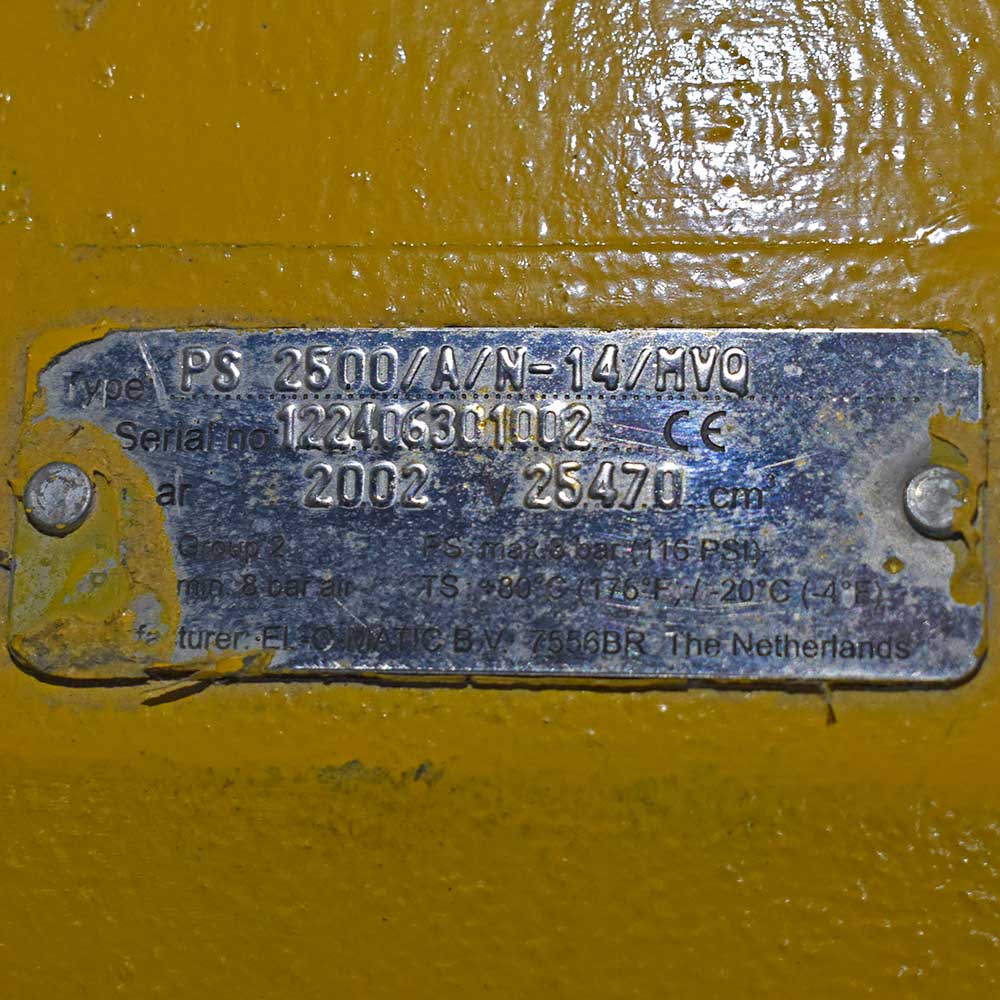

پلاک عملگر PS2500 حداکثر فشار ۸ بار را نشان می‌دهد. این مقدار مربوط به فشار مجاز بخش پنوماتیکی است و فشار کاری سیال داخل شیر را تعیین نمی‌کند. حدود دمای −20 تا +80 درجه سلسیوس روی همان پلاک نیز به عملگر مربوط است. برای تعیین فشار و دمای مجاز شیر کامل، مشخصات بدنه، سیت و آب‌بندی و منحنی سازنده بررسی می‌شود؛ رده PN16 به‌تنهایی حد کاری در همه دماها را مشخص نمی‌کند.
نکات تطبیق مجموعه پیش از نصب
برای انتخاب این شیر توپی، ابعاد فلنج، طول نصب، ارتفاع عملگر و فضای دسترسی باید با خط لوله تطبیق داده شود. گشتاور لازم در اختلاف فشار واقعی، فشار هوای در دسترس و آرایش عملکرد هنگام قطع هوا نیز باید مشخص باشند. حک C22.8 روی فلنج به تمام قطعات تحت فشار و تریم تعمیم داده نمی‌شود. جنس سیت، نقشه اتصال، مدارک آزمون و وضعیت فنی مجموعه هنگام استعلام کنترل شوند. گالری شامل دو نمای عمومی و تصاویر نزدیک نشان فلنج، سایز بدنه و پلاک عملگر است.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین این بال ولو هشت اینچ PN16، نوع سیال، فشار و دمای خط، فشار هوای ابزار دقیق، تعداد و مدارک موردنیاز را اعلام کنید. پترو صنعت پارس پاسارگاد مشخصات مجموعه و تجهیزات جانبی درخواستی را با نیاز پروژه تطبیق می‌دهد. برای دریافت لیست قیمت، نوع فرمان و وضعیت موردنیاز پس از قطع هوا را نیز مشخص کنید؛ موجودی، شرایط ارائه و زمان تحویل همان تجهیز هنگام استعلام تأیید می‌شود.
