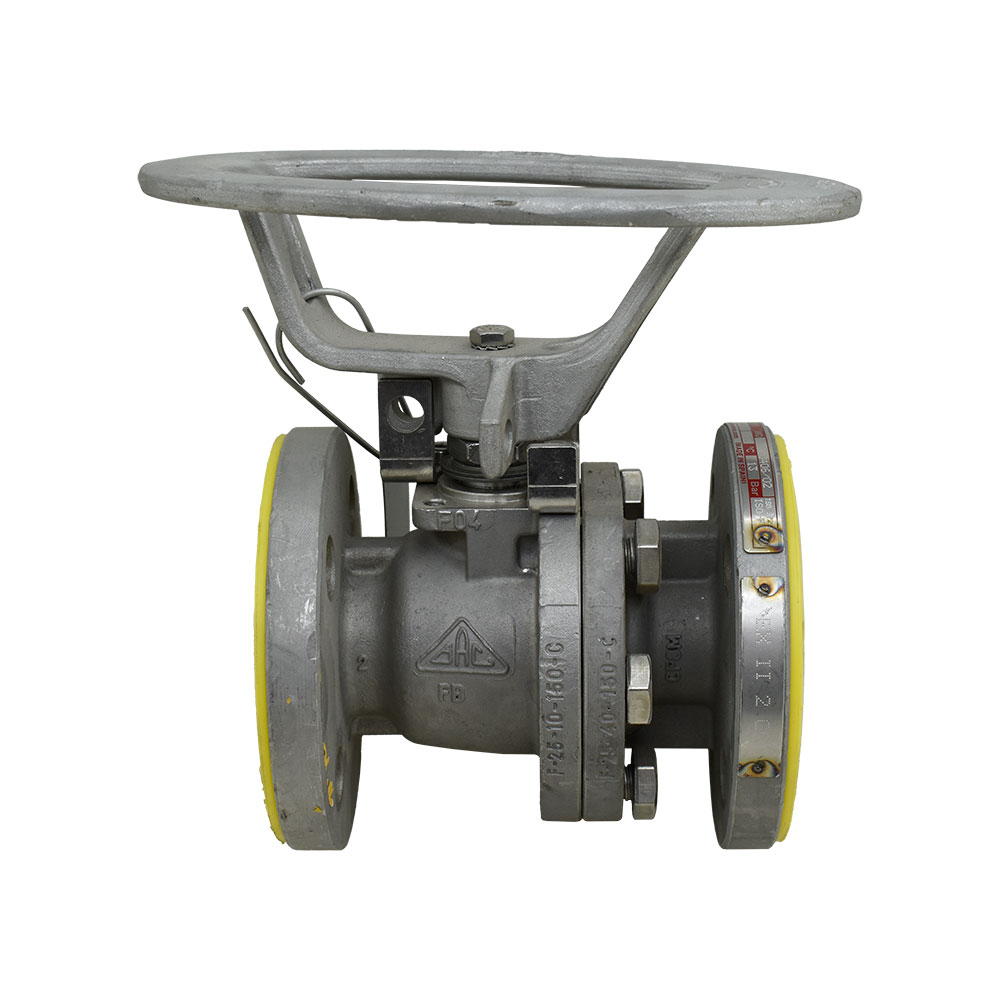

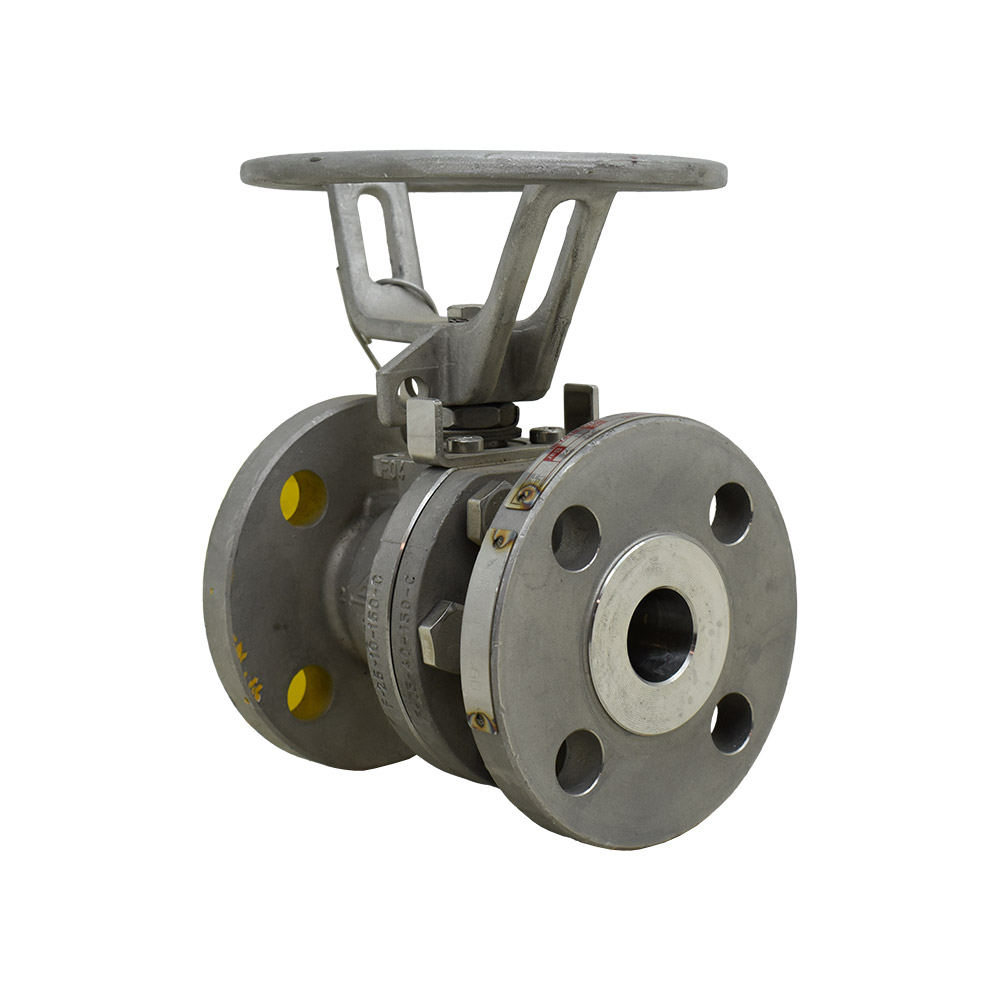

شیر توپی فلنج‌دار BAC FB سایز ۱ اینچ، کلاس ۱۵۰
شیر توپی فلنج‌دار BAC FB با سایز ۱ اینچ یا DN25، برای قطع و وصل جریان به‌صورت دستی طراحی شده است. بدنهٔ استیل CF8M، اتصال فلنجی کلاس ۱۵۰ و دستهٔ عرضی، مشخصات اصلی این مجموعه را تشکیل می‌دهند. در این پیکربندی، جنس توپ 316 و نوع نشیمن PTFE است؛ انتخاب شرایط سرویس باید با محدودیت همهٔ اجزای آب‌بندی هماهنگ باشد.
مشخصات فنی
| برند شیر | BAC Valves |
|---|---|
| سری | FB |
| سایز اسمی | ۱ اینچ — DN25 |
| ردهٔ فشار | Class 150 — کلاس ۱۵۰ |
| جنس بدنه | استنلس‌استیل CF8M |
| جنس توپ | استنلس‌استیل 316 |
| نشیمن | PTFE |
| ساختار بدنه | دو‌تکه |
| اتصال | دو سر فلنجی |

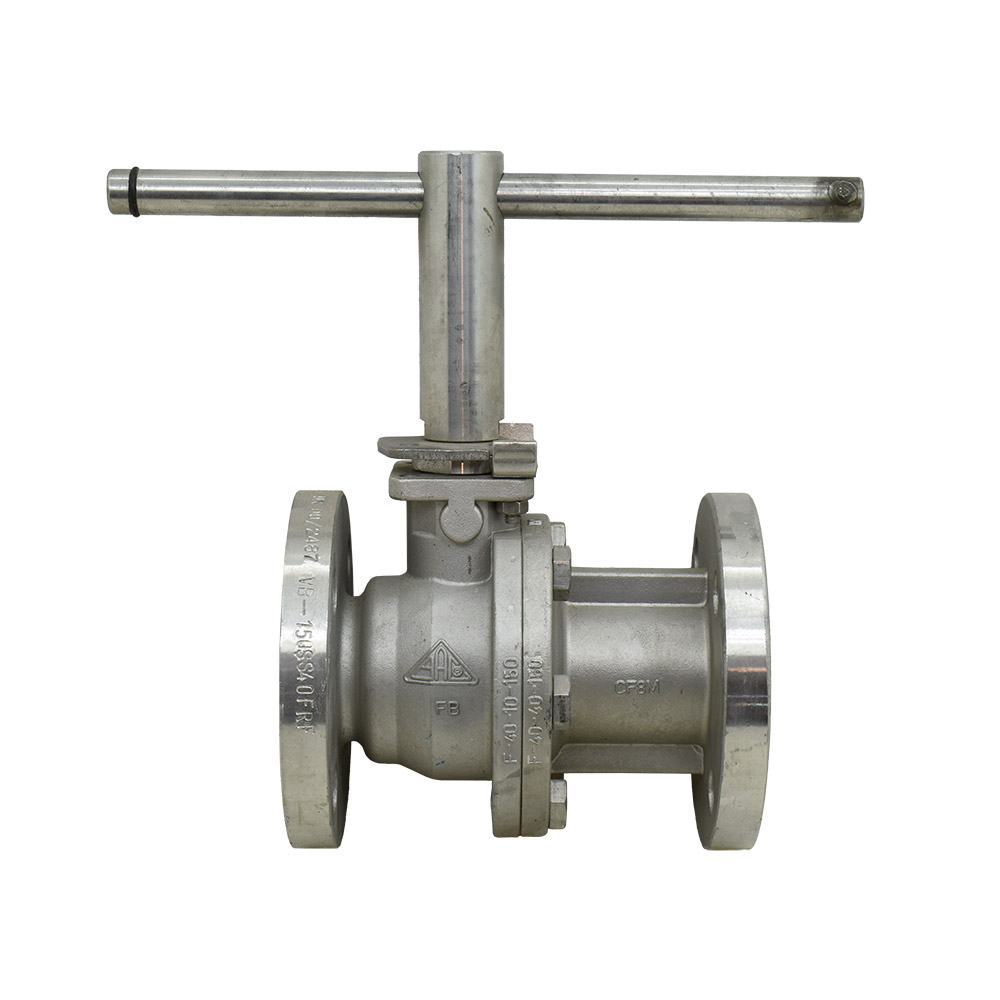

| فرمان | دستی با دستهٔ عرضی |
ساختار و نحوهٔ عملکرد
با چرخاندن دسته، توپ شیر تقریباً یک‌چهارم دور حرکت می‌کند. در وضعیت باز، سوراخ توپ با مسیر لوله هم‌راستا می‌شود و در وضعیت بسته، سطح توپ مسیر عبور را مسدود می‌کند. فضای حرکت دسته باید هنگام جانمایی در نظر گرفته شود تا تجهیزات مجاور مانع رسیدن شیر به انتهای کورس نشوند.
کاربرد و نکات انتخاب
این بال ولو برای ایزوله‌کردن مسیر و قطع و وصل‌های معمول صنعتی مناسب است؛ کاربرد مداوم در وضعیت نیمه‌باز، به ارزیابی طراحی نشیمن و شرایط سیال نیاز دارد. وجود ذرات ساینده، رسوب، کریستال‌شدن سیال یا اختلاف فشار بالا می‌تواند بر آب‌بندی و نیروی لازم برای حرکت دسته اثر بگذارد.
متریال و اجزای آب‌بندی

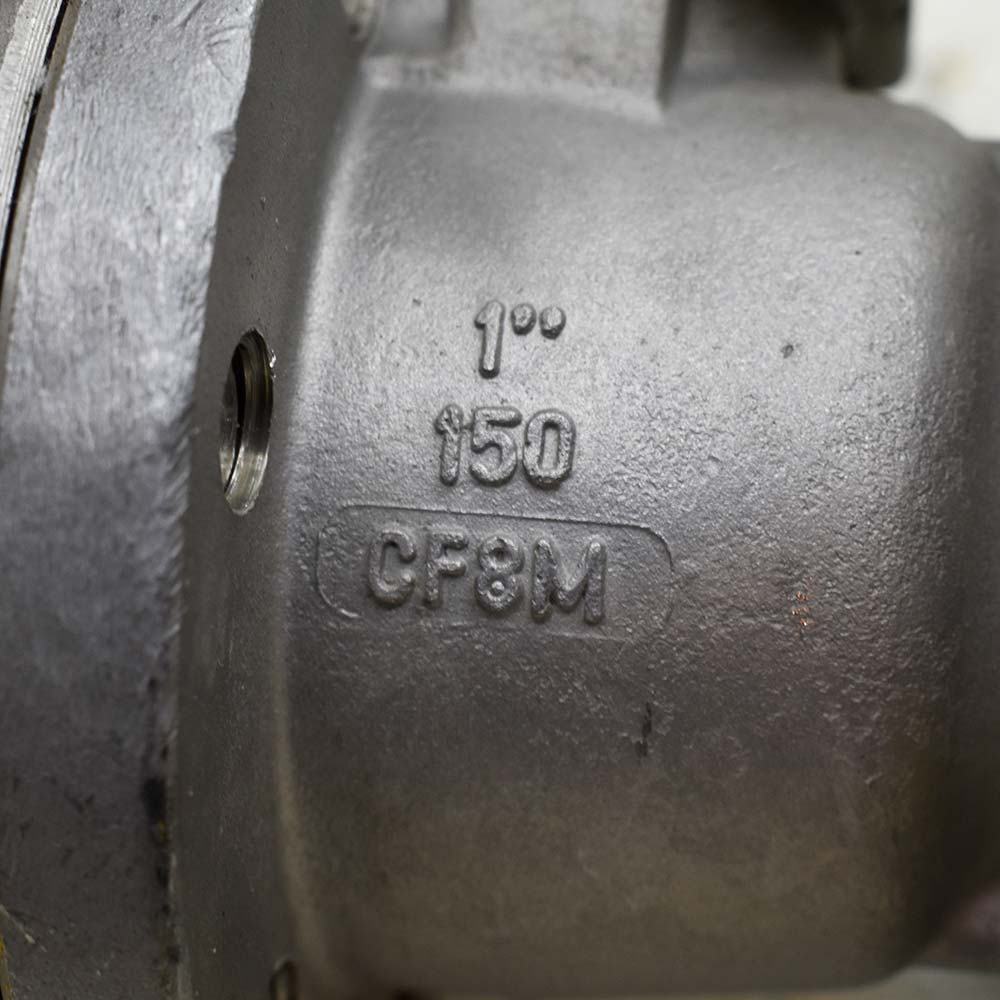

CF8M متریال استیل ریختگی بدنه است. نشیمن PTFE نقش آب‌بندی پیرامون توپ را دارد و محدودیت دمایی و شیمیایی آن باید جداگانه بررسی شود. بدنهٔ استیل به‌تنهایی به معنی سازگاری با تمام مواد خورنده یا امکان استفاده در هر دمایی نیست؛ جنس گسکت و پکینگ ساقه نیز بخشی از انتخاب فنی است.
فشار، دما و شرایط بهره‌برداری

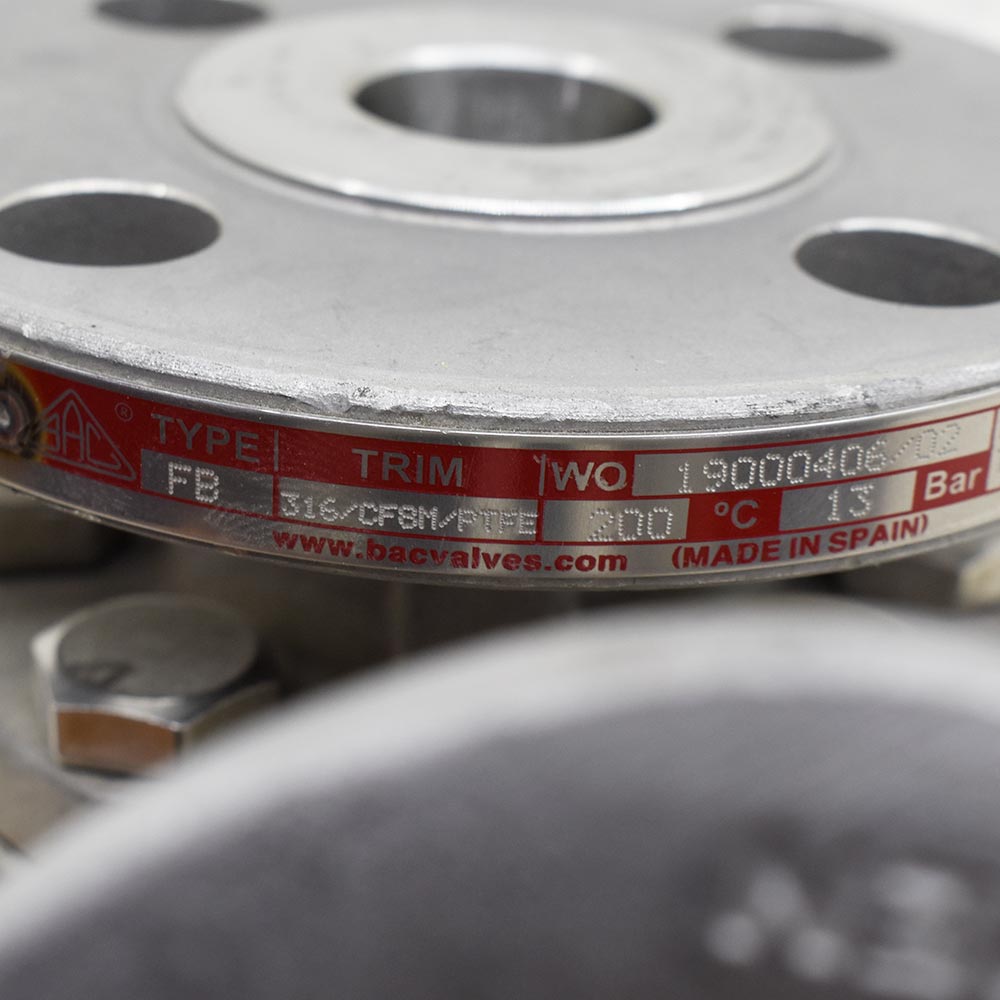

کلاس ۱۵۰، ردهٔ فشاری اتصال و طراحی شیر است و نباید به‌عنوان ۱۵۰ بار تفسیر شود. فشار مجاز در دمای موردنظر از جدول فشار–دمای همین مدل و محدودیت نشیمن تعیین می‌شود. هنگام جایگزینی، طول نصب، ابعاد فلنج و نوع گسکت در کنار سایز اسمی ۱ اینچ کنترل می‌شوند.
نصب و نگهداری
فلنج‌ها باید هم‌راستا و گسکت با سیال سازگار باشند. پیچ‌ها با ترتیب متقارن و گشتاور مقرر بسته شوند و فضای کافی برای دسته باقی بماند. بازدید نشتی ساقه و اتصالات، بخشی از نگهداری دوره‌ای است. پیش از تعمیر، خط ایزوله و فشار محبوس تخلیه می‌شود.
پرسش‌های فنی متداول
دستهٔ این شیر چه نوعی است؟
فرمان دستی با دستهٔ عرضی دارد و اکچویتور پنوماتیکی جزو این پیکربندی نیست.
آیا CF8M بودن بدنه برای انتخاب سیال کافی است؟
جنس توپ، نشیمن PTFE، آب‌بندهای ساقه و شرایط فشار و دما نیز باید با سیال سازگار باشند.
خرید، فروش، تأمین و لیست قیمت
برای خرید شیر BAC FB، سایز ۱ اینچ، کلاس ۱۵۰، جنس CF8M و نوع فرمان دستی را در درخواست ذکر کنید. فروش و تأمین با توجه به تعداد، شرایط کاری و مدارک موردنیاز انجام می‌شود. برای دریافت لیست قیمت متناسب با سفارش، با مشاوران شرکت تماس بگیرید.
برای بررسی مدل‌های دیگر، به دستهٔ شیرهای توپی فلنج‌دار و مجموعهٔ شیرآلات صنعتی مراجعه کنید.
