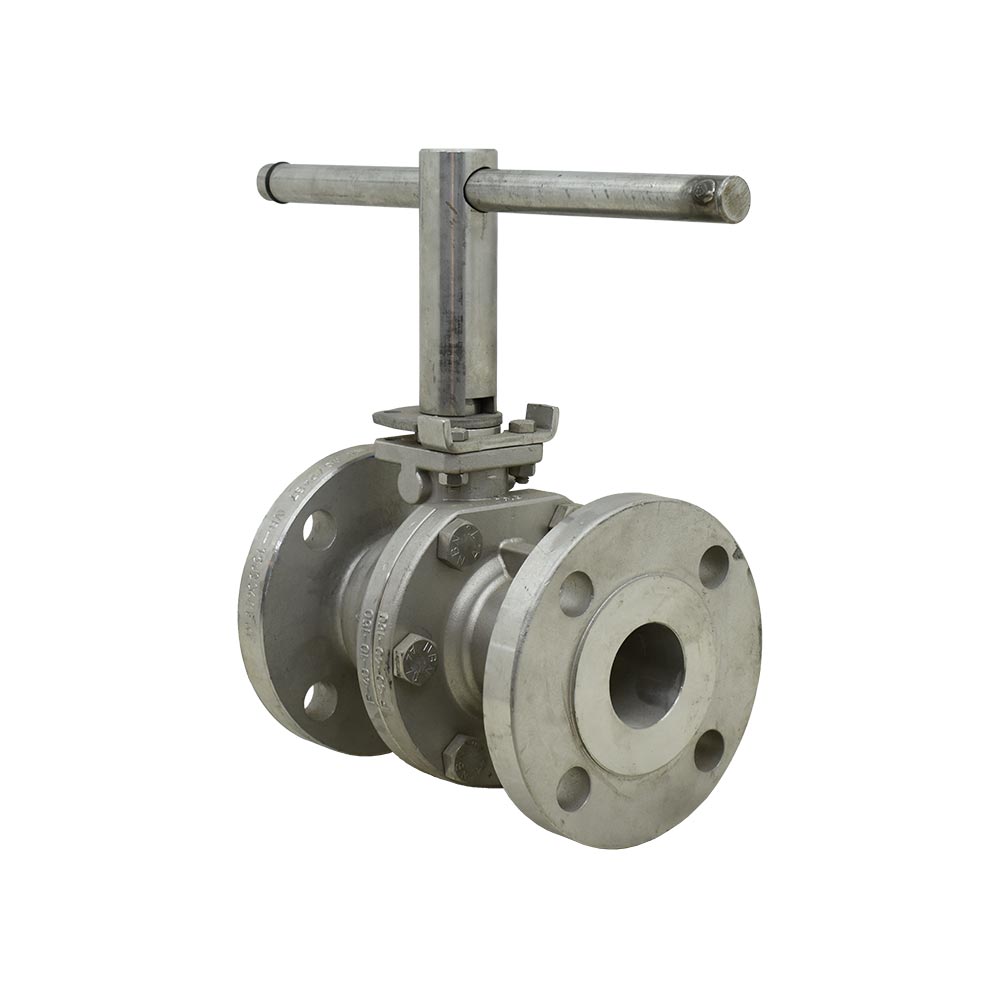

شیر توپی (بال ولو) فلنج‌دار BAC FB سایز ۱٫۵ اینچ، کلاس ۱۵۰ بدنه استیل با دسته عرضی
شیر توپی فلنج‌دار BAC مدل FB ۱٫۵ اینچ کلاس ۱۵۰ با بدنه استنلس استیل CF8M و دسته عرضی دستی، برای قطع‌و‌وصل جریان در خطوط صنعتی به کار می‌رود.

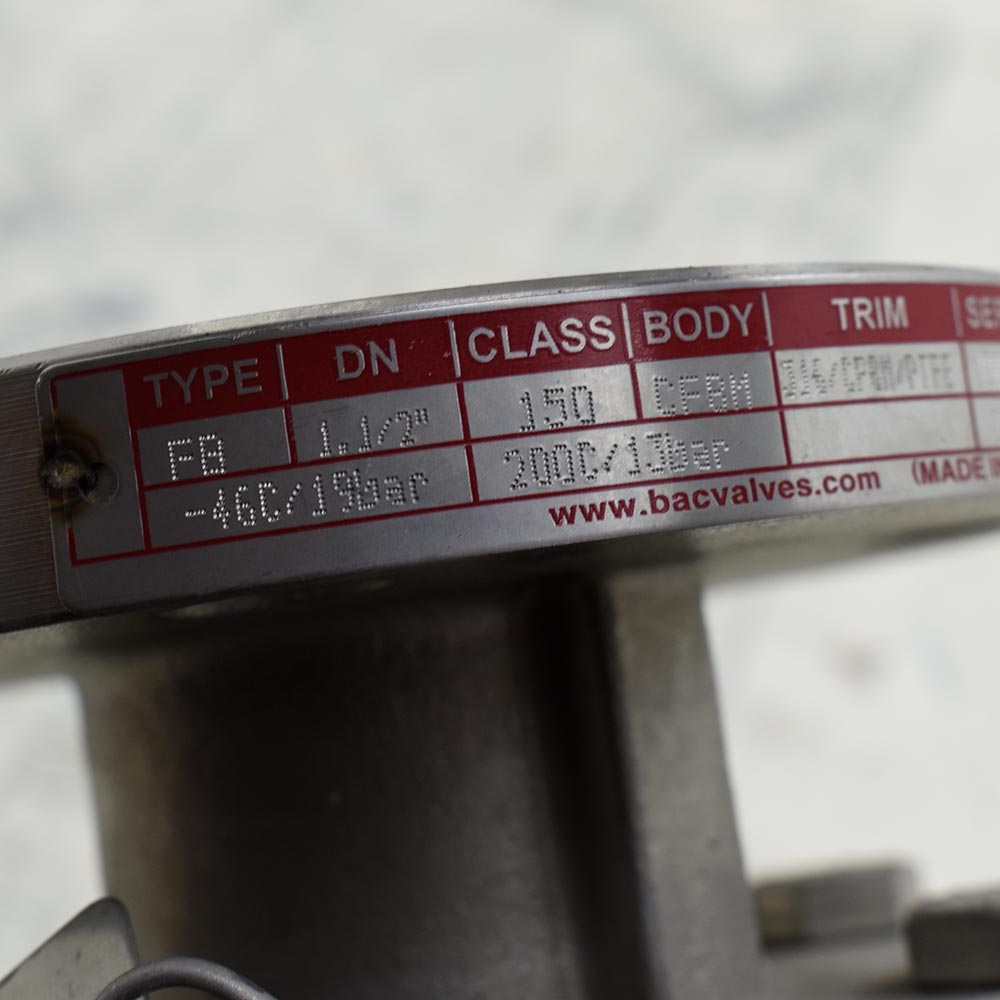

مشخصات فنی
| برند | BAC |
|---|---|
| فیگور | FB |
| اندازه نامی | ۱٫۵ اینچ؛ DN40 |
| رده اتصال | Class 150 |
| سطح آب‌بندی فلنج | RF؛ سطح برجسته |
| متریال بدنه | CF8M؛ استنلس استیل ریختگی |
| ساختمان بدنه | دو تکه پیچ‌شونده |
| آرایش مسیر | دو راهه |
| فرمان | دسته عرضی دستی |
معرفی و عملکرد
شیر توپی BAC FB با بدنه دو تکه و اتصال فلنجی در دو انتها، برای باز و بسته‌کردن مسیر جریان استفاده می‌شود. دسته عرضی، گشتاور دستی را به ساقه منتقل می‌کند و حرکت ربع‌گرد عضو توپی، مسیر عبور سیال را باز یا مسدود می‌سازد. بدنه پیچ‌شونده، مجموعه اصلی و قطعه انتهایی را به یکدیگر متصل می‌کند.
متریال و انتخاب سرویس
بدنه CF8M از خانواده استنلس استیل ریختگی است. سازگاری شیر با سرویس به جنس تمام قطعات در تماس با سیال، نشیمنگاه و آب‌بندهای ساقه وابسته است. نوع سیال، دما، غلظت مواد خورنده و وجود ذرات در انتخاب اهمیت دارند. جنس بدنه به‌تنهایی محدوده کار نشیمنگاه یا آب‌بندها را تعیین نمی‌کند.
فشار و دمای کار
Class 150 رده اتصال شیر است و به معنی فشار ثابت ۱۵۰ بار نیست. فشار مجاز در دمای کار باید برای همین مجموعه و اجزای آب‌بندی آن مشخص شود. گشتاور لازم برای حرکت دسته نیز با اختلاف فشار و شرایط سرویس تغییر می‌کند؛ باز و بسته‌شدن کامل شیر نباید با اعمال نیروی اضافی یا افزودن اهرم نامتناسب انجام شود.
اتصال، نصب و نگهداری
فلنج مقابل باید با اندازه ۱٫۵ اینچ، رده اتصال و سطح RF هماهنگ باشد. گسکت، پیچ‌ومهره و روش سفت‌کردن اتصال با شرایط خط انتخاب می‌شوند. طول نصب و فضای حرکت دسته عرضی باید از ابتدا در جانمایی لحاظ شوند. تکیه‌گاه لوله مانع انتقال وزن و تنش اضافی به شیر می‌شود. پس از مونتاژ، حرکت کامل دسته و نشتی اتصال‌های فلنجی، بدنه و ساقه بررسی می‌شوند.
