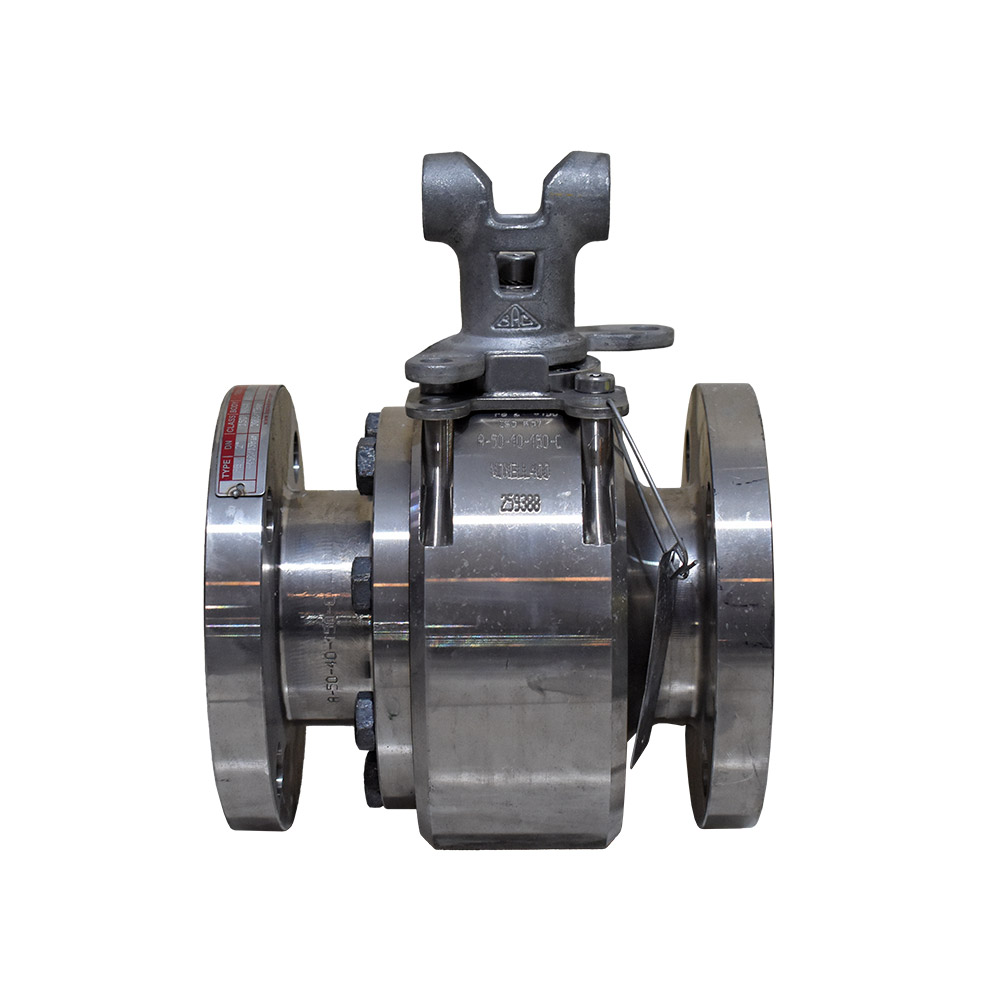

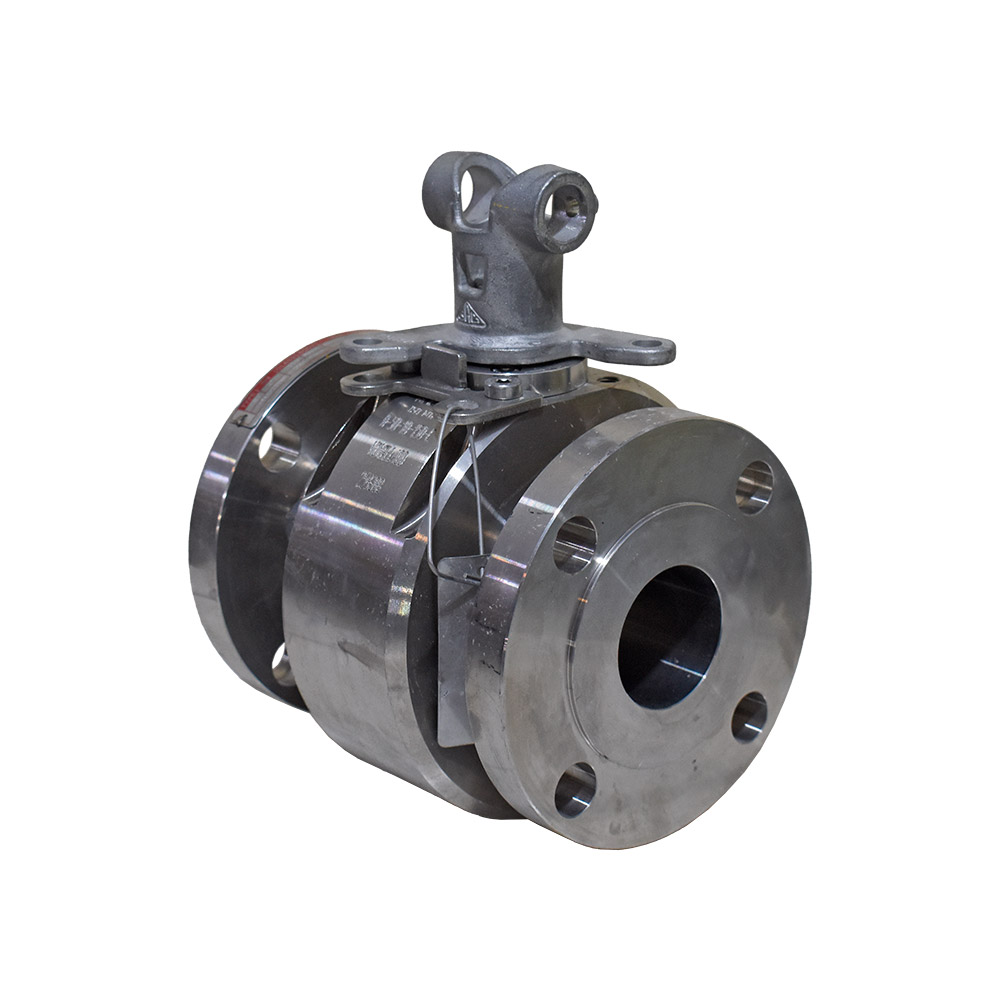

شیر توپی (بال ولو) فلنج‌دار BAC F8 دو اینچ کلاس ۱۵۰ بدنه Monel بدون اهرم
شیر توپی (بال ولو) فلنج‌دار BAC F8 دو اینچ کلاس ۱۵۰ بدنه Monel بدون اهرم است. باز و بسته شدن مسیر با حرکت چرخشی عضو توپی انجام می‌شود. نوع اتصال، متریال بدنه و تریم و مجموعه فرمان، مشخصات اصلی این شیر را تشکیل می‌دهند.
مشخصات فنی

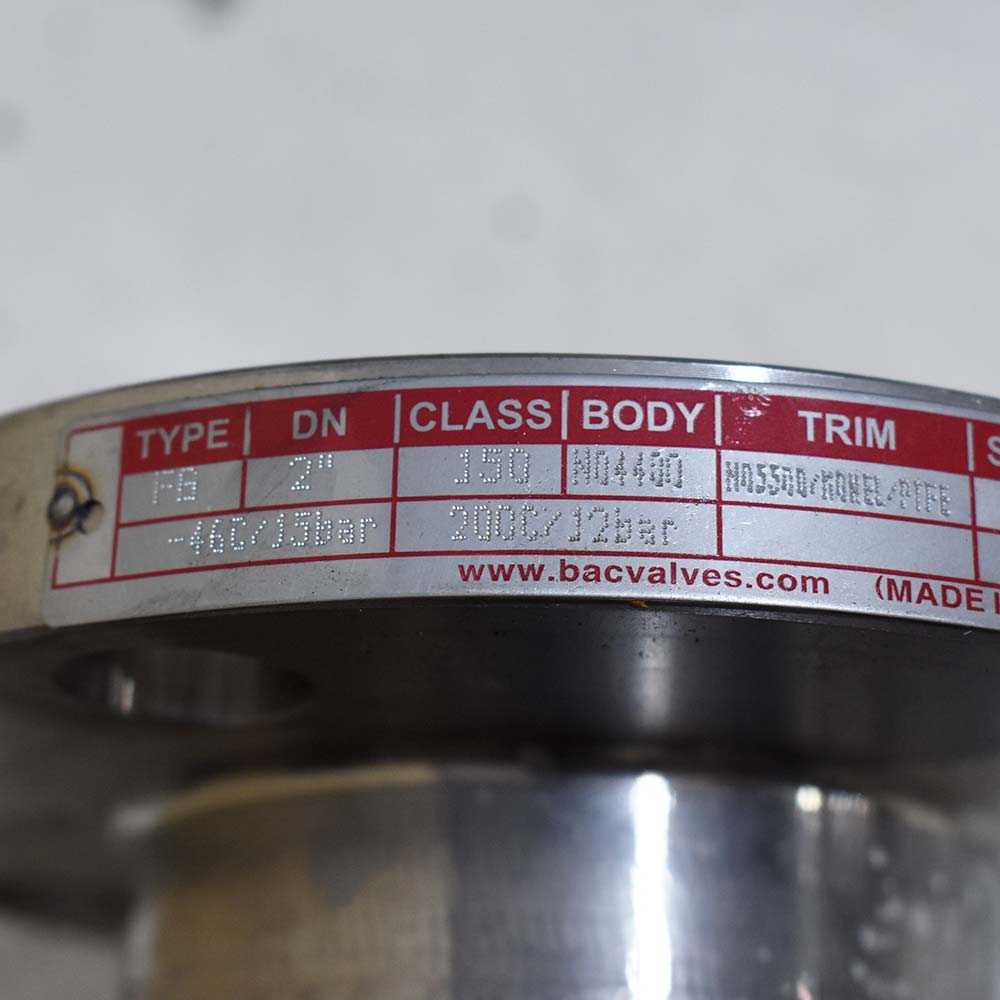

| برند و مدل | BAC F8 |
|---|---|
| اندازه | دو اینچ، DN50 |
| رده و اتصال | Class 150؛ دو سر فلنج |
| جنس بدنه | N04400 ؛ خانواده آلیاژ Monel |
| کد تریم | N05500+MONEL/PTFE |
| نقطه اول فشار–دما | 15 bar در −46°C |
| نقطه دوم فشار–دما | 12 bar در 200°C |
| فرمان | بدون اهرم، گیربکس یا عملگر نصب‌شده |
عملکرد و کاربرد
در بهره‌برداری، مجموعه فرمان باید با گشتاور لازم در اختلاف فشار کاری هماهنگ باشد. سازگاری سیت و اجزای در تماس با سیال با دما و خواص سیال، محدوده عملکرد شیر را تعیین می‌کند.
فشار و دمای سرویس
فشار مجاز کاری به متریال بدنه و تریم و دمای سرویس وابسته است. رده اتصال و محدوده فشار–دما باید برای مجموعه کامل شیر در نظر گرفته شوند.
اتصال مجموعه فرمان
این مدل به تکمیل مجموعه فرمان متناسب با ابعاد اتصال ساقه و گشتاور کاری نیاز دارد. فضای نصب و دسترسی به ساقه باید با جانمایی مجموعه فرمان هماهنگ باشد.
اتصال و نصب
اندازه، رده، سوراخ‌کاری و نوع سطح آب‌بندی فلنج‌های خط باید با اتصال شیر هماهنگ باشند. طول نصب و فضای مجموعه فرمان نیز در جانمایی اهمیت دارند. گسکت و پیچ‌ومهره متناسب با اتصال، سیال و دمای سرویس انتخاب می‌شوند.
