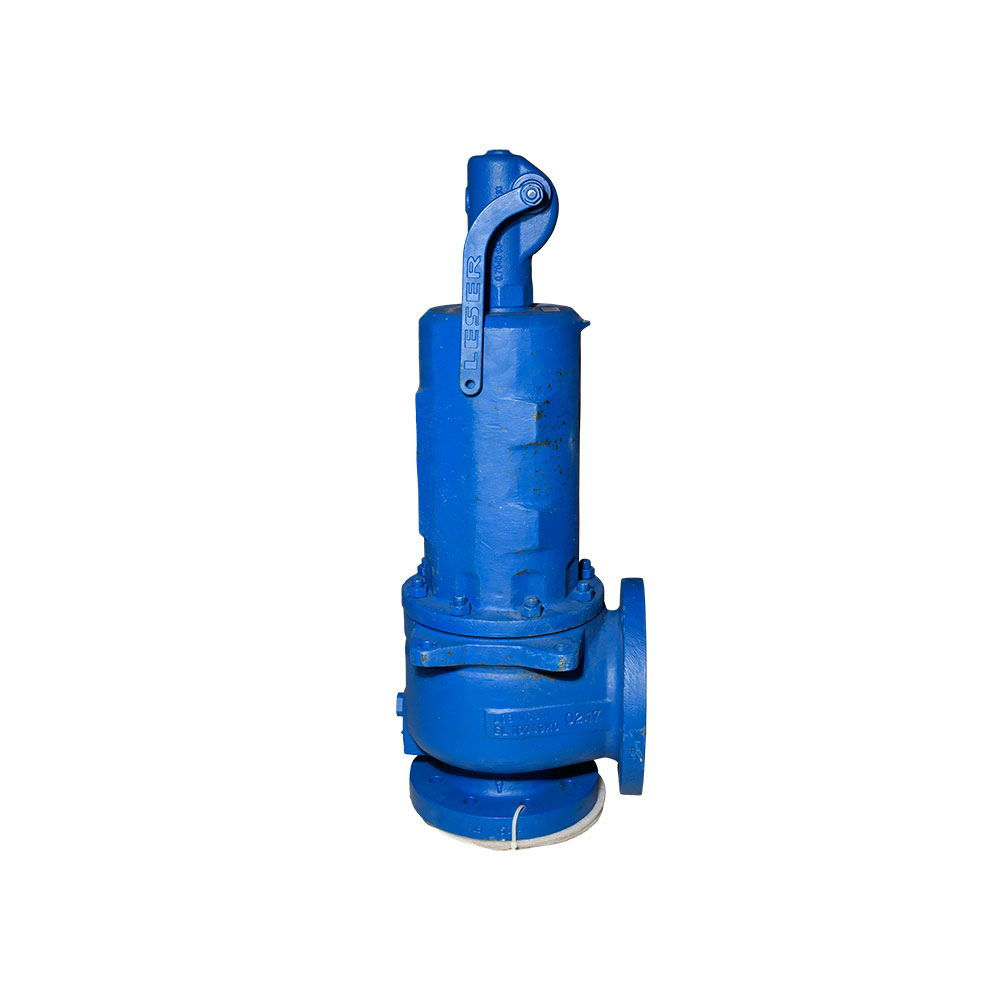

شیر اطمینان فلنج‌دار فولادی اهرم‌دار LESER مدل 5262.5804 سایز ۴×۶ اینچ کلاس 150
شیر اطمینان فلنج‌دار فولادی اهرم‌دار LESER مدل 5262.5804 سایز ۴×۶ اینچ کلاس 150 است. با افزایش فشار تا محدوده تنظیمی، مسیر تخلیه باز می‌شود و سیال به مسیر خروج هدایت می‌شود. فشار تنظیم، ظرفیت تخلیه و فشار برگشتی از مشخصات اصلی عملکرد این شیر هستند.

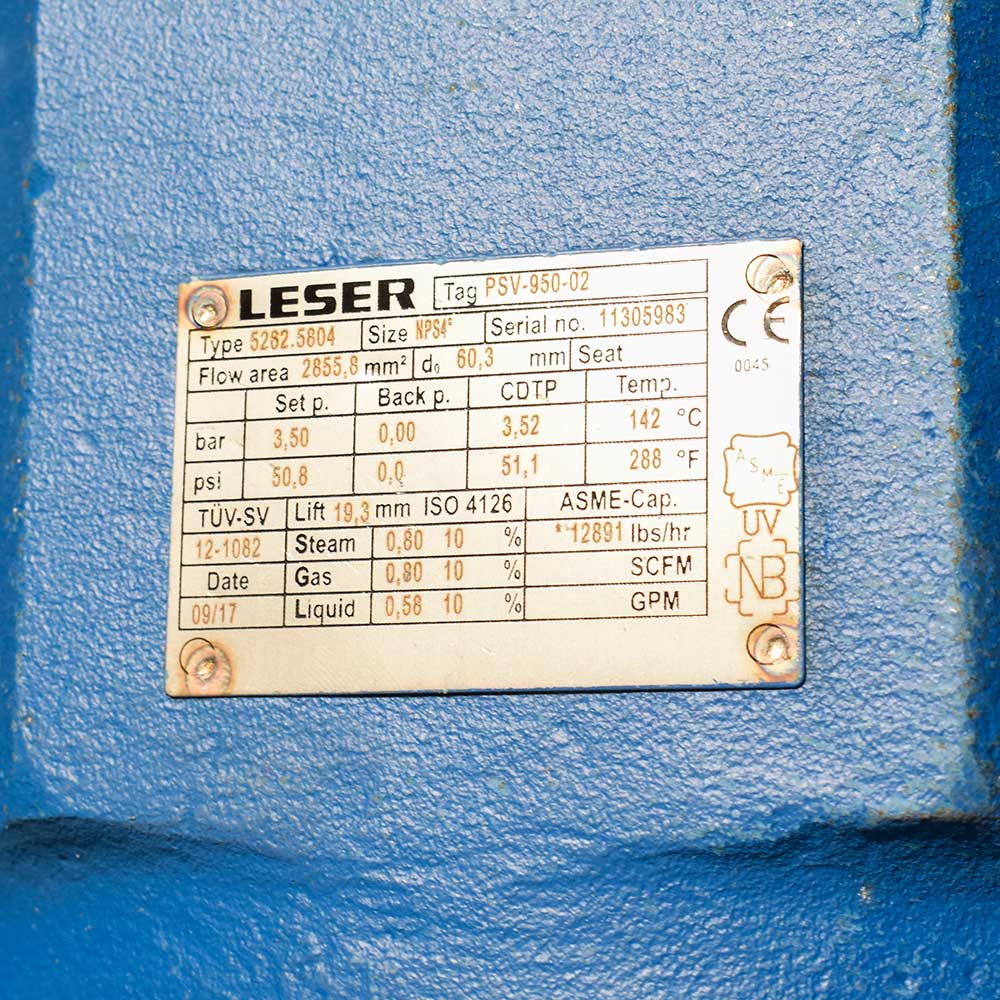

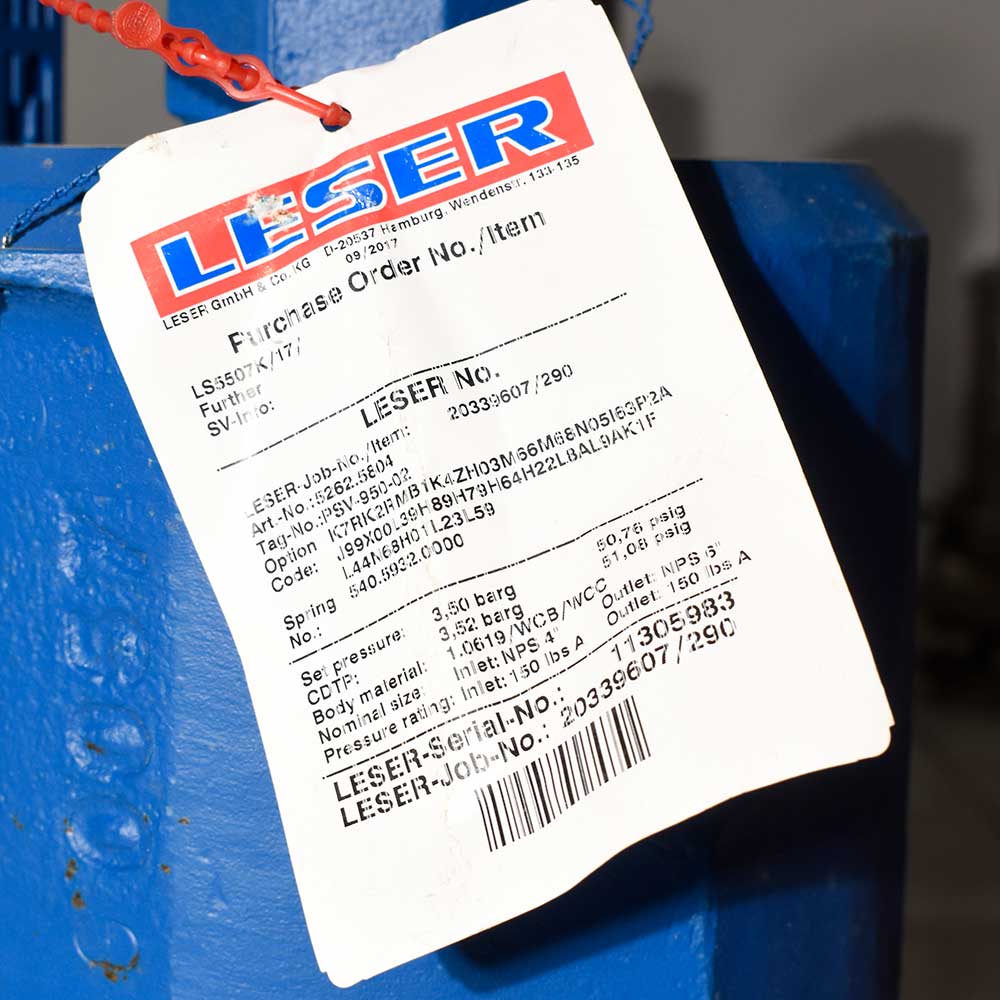

مشخصات فنی
| برند و مدل | LESER / 5262.5804 |
|---|---|
| نام انگلیسی | Carbon Steel Flanged Safety Relief Valve with Lifting Lever |
| سایز ورودی و خروجی | ۴×۶ اینچ / DN100×DN150 |
| ردهٔ اتصال | ورودی Class150؛ خروجی Class150 |

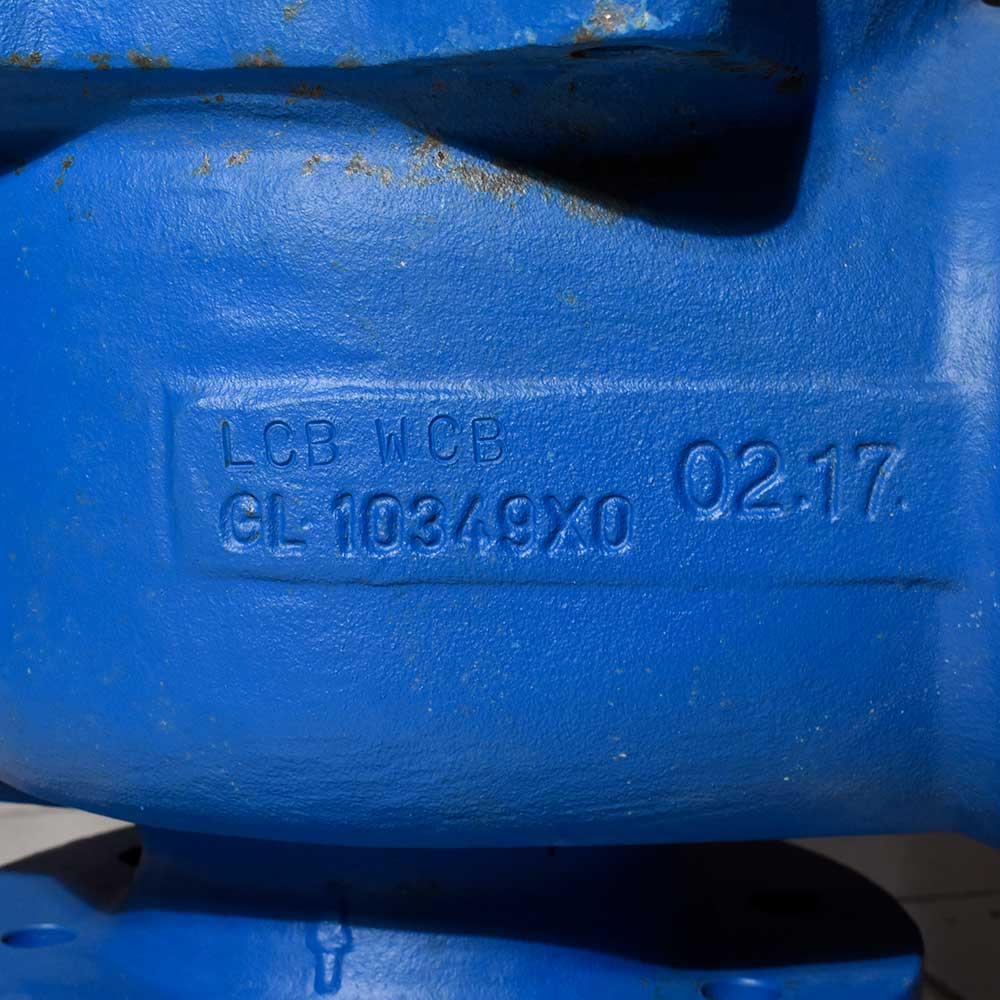

| جنس بدنه | 1.0619 / WCB |
| فشار تنظیم سرد تفاضلی CDTP | ۳٫۵۲ بار |
| قطر اوریفیس | ۶۰٫۳ میلی‌متر |
| سطح عبور | ۲۸۵۵٫۸ میلی‌متر مربع |
عملکرد و کاربرد
اتصال ورودی و خروجی باید با مسیر تجهیز و خط تخلیه هماهنگ باشد. انتخاب متریال و اجزای آب‌بندی به نوع سیال، فشار و دمای سرویس وابسته است. فشار تنظیم از فشار مجاز بدنه و رده اتصال متمایز است.
فشار و دمای سرویس
فشار مجاز کاری به متریال بدنه و تریم و دمای سرویس وابسته است. رده اتصال و محدوده فشار–دما باید برای مجموعه کامل شیر در نظر گرفته شوند. فشار آزمون سرد تفاضلی (CDTP) به تنظیم فشار بازشدن شیر روی میز آزمون مربوط است و اصلاحات شرایط دما یا فشار برگشتی سرویس را در بر می‌گیرد. این مقدار با فشار آزمون هیدرواستاتیک بدنه تفاوت دارد.
اتصال و نصب
اندازه، رده، سوراخ‌کاری و نوع سطح آب‌بندی فلنج‌های خط باید با اتصال شیر هماهنگ باشند. طول نصب و فضای مجموعه فرمان نیز در جانمایی اهمیت دارند. گسکت و پیچ‌ومهره متناسب با اتصال، سیال و دمای سرویس انتخاب می‌شوند.
برندهای شیر اطمینان و راهنمای استعلام
برای بررسی برند و مدل، صفحات LESER، CROSBY، ARI-Armaturen، Bopp & Reuther، Spirax Sarco، FARRIS، CONSOLIDATED، SEMPELL، HERL، PARCOL، NIEZGODKA، BAILEY، BIRKETT، WEIR Sarasin را ببینید. هر پیوند به صفحه کالای مرتبط همان برند می‌رسد. نوع اتصال، سایز، فشار تنظیم، ظرفیت و مدارک هر نسخه باید با نیاز پروژه تطبیق داده شوند.
انواع اتصال را در شیر اطمینان فلنج‌دار و شیر اطمینان دنده‌ای و مجموعه کامل را در دسته شیر اطمینان بررسی کنید.
خرید، فروش، تأمین و لیست قیمت شیر اطمینان
برای خرید و بررسی شرایط فروش، برند و مدل، سایز و اتصال هر دو سمت، فشار تنظیم، شرایط سیال، ظرفیت موردنیاز و تعداد را ارسال کنید. امکان تأمین، مدارک و زمان تحویل پس از بررسی همان سفارش اعلام می‌شوند.
برای دریافت لیست قیمت و پیشنهادهای قابل مقایسه، مشخصات هر ردیف را کامل اعلام کنید. برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت تماس بگیرید.
