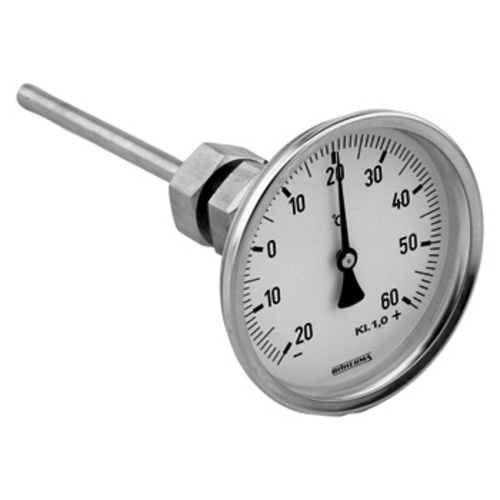

ترمومتر افقی صنعتی از تجهیزات نمایش موضعی دما است که برای مشاهده وضعیت حرارتی خطوط لوله، مخازن، مبدل‌های حرارتی و مجموعه‌های تأسیساتی استفاده می‌شود. صفحه مدرج و عقربه این ابزار، امکان خواندن دما در محل نصب را فراهم می‌کنند. ترمومترهای صفحه‌ای با سازوکارهای مختلفی مانند بیمتال و سیستم گازی ساخته می‌شوند و انتخاب آن‌ها به شرایط فرایند و نحوه نصب وابسته است.

در این عنوان، منظور از ترمومتر افقی، مدل اتصال از پشت یا محوری است؛ یعنی ساقه اندازه‌گیری از پشت قاب خارج می‌شود. این نام‌گذاری به آرایش اتصال مربوط است، نه افقی‌بودن خط لوله یا دقت بیشتر دستگاه. برای تطبیق محصول با محل نصب، نقشه ابعادی و جهت اتصال باید بررسی شوند.

برای خرید ترمومتر افقی صنعتی، محدوده دما، قطر صفحه، طول ساقه، اتصال، شرایط سیال و نیاز به ترموول را مشخص کنید. اطلاعات کامل سفارش، مقایسه گزینه‌ها و دریافت پیشنهاد قیمت متناسب با پروژه را امکان‌پذیر می‌کند.

ترمومتر افقی چه تفاوتی با مدل عمودی دارد؟

تفاوت اصلی این دو آرایش، محل خروج ساقه از قاب است. انتخاب اتصال از پشت، اتصال از پایین یا مدل زاویه‌پذیر، باید با محل انشعاب و زاویه دید اپراتور هماهنگ باشد.

هیچ‌کدام از این آرایش‌ها، به‌تنهایی محدوده دما یا کلاس دقت دستگاه را تعیین نمی‌کنند.

عملکرد ترمومتر بیمتال

در ترمومتر بیمتال یا دوفلزی، دو فلز با ضرایب انبساط متفاوت به یکدیگر متصل شده‌اند. تغییر دما باعث می‌شود میزان انبساط آن‌ها متفاوت باشد و مجموعه تغییر شکل دهد. این حرکت، از طریق مکانیزم داخلی به عقربه منتقل می‌شود.

عنصر حساس می‌تواند به شکل مارپیچ ساخته شود تا تغییر شکل حرارتی به حرکت قابل‌نمایش تبدیل گردد. مدل مکانیکی ساده برای نمایش دما به برق یا باتری نیاز ندارد.

اجزای اصلی ترمومتر افقی

ساختار داخلی و وجود امکاناتی مانند تنظیم مرجع، به مدل وابسته است.

جدول مشخصات فنی ترمومتر افقی صنعتی

جدول زیر، چارچوب مشخصات سفارش است؛ مقادیر نهایی باید برای مدل پیشنهادی تعیین شوند.

قطر صفحه و خوانایی نمایشگر

در برخی خانواده‌های صنعتی، قطرهای ۶۳، ۸۰، ۱۰۰ و ۱۶۰ میلی‌متر ارائه می‌شوند. انتخاب قطر صفحه به فضای موجود و امکان مشاهده آن وابسته است؛ قابلیت خواندن مناسب، به طراحی تقسیمات و زاویه دید نیز ارتباط دارد. بعضی مدل‌ها برای کاهش خطای خواندن ناشی از زاویه دید، صفحه مخصوص دارند.

در سفارش، قطر صفحه را جدا از قطر ساقه و سایز رزوه بنویسید. عبارت «ترمومتر ۱۰۰ میلی‌متری» را با مشخص‌کردن اینکه عدد مربوط به صفحه است یا طول ساقه، تکمیل کنید.

انتخاب محدوده دما

محدوده دمای موردنیاز را بر پایه شرایط عادی و بیشترین و کمترین دمای مورد انتظار تعیین کنید. محدوده بسیار بزرگ را صرفاً برای پوشش تمام احتمال‌ها انتخاب نکنید؛ ابتدا خوانایی موردنیاز و الزامات اندازه‌گیری پروژه را مشخص نمایید.

محدوده چاپ‌شده روی صفحه الزاماً با محدوده تضمین کلاس دقت یکسان نیست. در برخی مدل‌ها، بازه اندازه‌گیری معتبر با علامت‌های جداگانه روی صفحه مشخص می‌شود. برای نمونه، یک مقیاس صفر تا ۱۶۰ درجه می‌تواند محدوده اندازه‌گیری تضمین‌شده ۲۰ تا ۱۴۰ درجه داشته باشد؛ این موضوع وابسته به مدل است.

کلاس دقت و مفهوم درصد خطا

دقت اعلام‌شده را همراه با مبنای محاسبه آن بررسی کنید. در بعضی ترمومترهای صنعتی، خطای مجاز به‌صورت درصدی از گستره کامل بیان می‌شود، نه درصدی از عددی که عقربه نشان می‌دهد.

برای مثال، اگر مشخصات یک ابزار فرضی، خطای ±۱ درصد گستره کامل را برای بازه صفر تا ۲۰۰ درجه اعلام کند، مقدار متناظر با آن ±۲ درجه سانتی‌گراد است. این مثال محاسباتی، مشخصات عمومی تمام ترمومترهای افقی نیست.

در درخواست خرید، عبارت‌هایی مانند «دقت بالا» را با کلاس دقت، مرجع آن و محدوده معتبر اندازه‌گیری جایگزین کنید.

طول ساقه و عمق غوطه‌وری

طول ساقه باید به‌گونه‌ای انتخاب شود که بخش حساس در محل مناسب اندازه‌گیری قرار گیرد. ساقه بلندتر، به‌تنهایی انتخاب دقیق‌تری ایجاد نمی‌کند؛ طول موردنیاز به ابعاد محل نصب و طراحی عنصر اندازه‌گیری وابسته است.

طول کل ساقه، طول بخش حساس و عمق واقعی ورود به سیال را یکسان در نظر نگیرید. حداقل طول و شرایط غوطه‌وری باید از مدارک همان مدل بررسی شوند.

برای سفارش جایگزین، نقشه یا اندازه‌های ترموول موجود، طول انشعاب و محل شروع اندازه‌گیری طول را ارسال کنید.

نصب روی خطوط عایق‌کاری‌شده

در خطوط و مخازن عایق‌کاری‌شده، بخشی از طول مجموعه صرف عبور از عایق و فاصله نصب می‌شود. بعضی طراحی‌ها برای این شرایط، طول اضافه مخصوص عبور از عایق دارند. این طول نباید با بخش لازم برای تماس حرارتی درون فرایند اشتباه شود.

ضخامت عایق و فاصله صفحه از سطح داغ را در استعلام درج کنید تا قاب در محل قابل‌مشاهده قرار گیرد و انتخاب ساقه فقط بر اساس طول ظاهری انجام نشود.

جنس قاب، ساقه و اتصال

در ترمومترهای صنعتی، قاب، ساقه و اتصال می‌توانند از متریال‌های متفاوت یا گزینه‌های استنلس استیل ساخته شوند. برخی خانواده‌ها برای محیط‌های فرایندی، گزینه‌های تمام‌استنلس و گریدهای مشخص ارائه می‌کنند. انتخاب متریال باید برای همان قطعه و مدل بررسی شود.

در سفارش، میان بخش در معرض محیط بیرونی و بخش در تماس با سیال تفاوت قائل شوید. عبارت «بدنه استیل» را به معنی تأیید جنس تمام اجزا ندانید. نام سیال، غلظت و شرایط دما را همراه الزامات متریال اعلام کنید.

اتصال و تطبیق با محل نصب

برای اتصال رزوه‌ای، اندازه رزوه، استاندارد و نر یا مادگی‌بودن را مشخص کنید. هنگام استفاده از ترموول موجود، مشخصات اتصال ابزار به ترموول را جدا از اتصال ترموول به خط بنویسید.

در سفارش‌های جایگزین، فقط به اندازه اسمی رزوه اکتفا نکنید. نقشه اتصال، قطر ساقه، طول ورود و فضای پشت قاب را با یکدیگر تطبیق دهید. نیاز به اتصال ثابت یا قابلیت تنظیم عمق را نیز از ابتدا در درخواست مطرح کنید.

ترموول چیست؟

ترموول یا غلاف محافظ اندازه‌گیری دما قطعه‌ای جداگانه است که میان ابزار اندازه‌گیری و سیال فرایند قرار می‌گیرد. این قطعه از حسگر در برابر شرایطی مانند فشار، جریان و خوردگی محافظت می‌کند و بخشی از مرز نگهدارنده سیال محسوب می‌شود.

ترموول با ساقه خود ترمومتر یکسان نیست. در طراحی مناسب، وجود ترموول می‌تواند امکان خارج‌کردن ابزار اندازه‌گیری برای تعویض یا بررسی را بدون بازکردن مسیر سیال فراهم کند.

این قابلیت به معنی مجازبودن بازکردن خود ترموول از خط تحت فشار نیست. خارج‌کردن ترمومتر نیز باید با تأیید سلامت مجموعه و مطابق روش اجرایی ایمن انجام شود.

انتخاب ترموول برای فشار و جریان

در خطوط دارای جریان، انتخاب ترموول فقط بر اساس رزوه انجام نمی‌شود. شرایط دما، فشار، سرعت و چگالی سیال، همراه با ابعاد غلاف، در بررسی مهندسی اهمیت دارند. برای طراحی‌های مشمول، محاسبات ارتعاش ناشی از جریان نیز مطرح است.

در استعلام مجموعه، مشخص کنید ترموول همراه ترمومتر درخواست شده است یا ابزار باید با غلاف موجود هماهنگ شود. الزامات محاسبات و مدارک ترموول را نیز جداگانه ثبت کنید.

زمان پاسخ ترمومتر

زمان پاسخ، مدت لازم برای نزدیک‌شدن نمایش ابزار به دمای جدید پس از تغییر شرایط است. این زمان به سازوکار اندازه‌گیری و شرایط انتقال حرارت وابسته است.

وجود ترموول می‌تواند پاسخ را کندتر کند؛ جنس، ضخامت دیواره و نحوه انتقال حرارت مجموعه در این موضوع اثر دارند. بنابراین، برای تمام ترمومترهای افقی نمی‌توان زمان پاسخ ثابتی اعلام کرد.

برای فرایندی با تغییرات سریع، الزام زمان پاسخ را هنگام انتخاب مطرح کنید؛ تنها دقت حالت پایدار را مبنای تصمیم قرار ندهید.

دمای سیال و دمای محیط

دمای قابل‌اندازه‌گیری سیال را از دمای مجاز اطراف قاب جدا کنید. قرارگرفتن صفحه نزدیک تجهیزات داغ یا در معرض شرایط محیطی نامناسب، باید در انتخاب آرایش نصب بررسی شود.

همچنین برخی گزینه‌های کاهش ارتعاش، مانند پرکردن قاب با مایع مناسب، ممکن است محدودیت دمایی متفاوتی ایجاد کنند. محدوده یک مدل خشک را به نسخه پرشده همان خانواده تعمیم ندهید.

ارتعاش و درجه حفاظت

در بعضی طراحی‌های صنعتی، پرکردن قاب یا استفاده از مکانیزم کاهش ارتعاش به پایدارترشدن حرکت عقربه کمک می‌کند. وجود این ویژگی باید برای مدل انتخابی تأیید شود؛ هر ترمومتر عقربه‌ای، نسخه مناسب نصب روی تجهیزات مرتعش نیست.

درجه حفاظت قاب نیز ویژگی همان مدل است. برای محیط مرطوب یا گردوغبار، مقدار موردنیاز را در سفارش بنویسید و از تعبیر کلی «کاملاً ضدآب» بدون مشخصات سازنده استفاده نکنید.

تفاوت بیمتال، گازی و مدل کپیلاری

در مدل‌های مناسب گازی، امکان نمایش از راه دور مکانیکی با لوله مویین وجود دارد. این آرایش زمانی قابل بررسی است که نصب صفحه در کنار نقطه سنجش مناسب نباشد. اتصال از پشت، به‌تنهایی نوع عنصر اندازه‌گیری را مشخص نمی‌کند.

تفاوت با ترانسمیتر دما

ترمومتر عقربه‌ای ساده برای خواندن موضعی دما انتخاب می‌شود. برای ارسال مقدار اندازه‌گیری به سامانه کنترل، معمولاً باید مجموعه حسگر و ترانسمیتر یا مبدل انتقال دما متناسب با نیاز پروژه بررسی شود.

ترانسمیترهای دما می‌توانند ورودی حسگرهایی مانند مقاومت دمایی یا ترموکوپل را دریافت کنند. نمایشگر مکانیکی ساده را بدون تجهیزات و تأیید لازم، جایگزین ابزار کنترل یا حفاظت خودکار نکنید.

کاربرد در خطوط لوله و مبدل‌ها

ترمومترهای صنعتی در پایش دمای خطوط فرایندی، تجهیزات تبادل حرارت و مدارهای خدماتی استفاده می‌شوند. در مبدل حرارتی، نقاط ورودی و خروجی می‌توانند برای مشاهده وضعیت دمایی بررسی شوند.

برای سفارش چند نقطه اندازه‌گیری، هر محل را با شناسه مستقل ثبت کنید. یکسان‌بودن نوع تجهیز را به معنی یکسان‌بودن محدوده دما یا طول ساقه تمام نقاط در نظر نگیرید.

کاربرد در مخازن و تجهیزات فرایندی

اندازه‌گیری دمای مخازن، تجهیزات شیمیایی و مجموعه‌های فرایندی از کاربردهای ترمومترهای صنعتی است. محل نمایش و شرایط نصب باید با امکان دسترسی و نیاز بهره‌برداری هماهنگ باشند.

در سفارش مخزن، ارتفاع نقطه نصب، طول نازل و وضعیت ترموول را اعلام کنید. پیش از انتخاب اتصال از پشت، فضای لازم برای قرارگیری صفحه و خواندن عقربه را کنترل نمایید.

کاربرد در تأسیسات، نیروگاه و آب صنعتی

این خانواده در سامانه‌های گرمایش و سرمایش، آب صنعتی و تجهیزات نیروگاهی نیز کاربرد دارد. مدل مناسب باید بر اساس شرایط همان مدار انتخاب شود؛ نام صنعت به‌تنهایی مشخصات ابزار را تعیین نمی‌کند.

برای بخار، آب داغ یا روغن حرارتی، فشار و دمای واقعی را همراه با مشخصات اتصال و غلاف محافظ اعلام کنید.

مزایا و محدودیت‌ها

نمایش در محل، خواندن مستقیم دما و عدم نیاز مدل مکانیکی ساده به تغذیه الکتریکی، از ویژگی‌های قابل‌بررسی ترمومتر بیمتال هستند. تنوع آرایش اتصال و ابعاد نیز امکان هماهنگی با نقاط نصب مختلف را فراهم می‌کند.

در مقابل، نیاز به مشاهده حضوری، محدودیت پاسخ و الزامات غوطه‌وری باید در انتخاب لحاظ شوند. برای ثبت مداوم یا انتقال اطلاعات، نیاز پروژه را با ابزار دارای قابلیت مربوط تطبیق دهید.

نصب صحیح ترمومتر افقی

برای بستن اتصال، از محل آچارخور تعیین‌شده استفاده شود؛ چرخاندن قاب برای سفت‌کردن رزوه می‌تواند به مجموعه آسیب بزند. پیش از بازکردن هر اتصال مرتبط با مرز فشار نیز شرایط ایمن توقف و تخلیه فشار فراهم شود.

در نصب داخل ترموول، عمق و فاصله مجاز طبق دستورالعمل رعایت گردد. در بعضی ترمومترهای مکانیکی، ساقه نباید به کف غلاف فشرده شود؛ قاعده نصب حسگرهای فنردار الکتریکی را به این ابزار تعمیم ندهید.

کالیبراسیون و تنظیم

کالیبراسیون یا واسنجی برای تعیین اختلاف نمایش ابزار با مرجع انجام می‌شود و الزاماً شامل تغییر تنظیم نیست. تنظیم، اقدامی جداگانه برای تغییر رفتار نمایش دستگاه است.

برای بررسی دقت، امکان مقایسه ترمومتر با مرجع دمایی در تجهیزات مناسب مانند حمام یا کالیبراتور وجود دارد. نقاط آزمون و شرایط انجام آن باید با دامنه استفاده هماهنگ شوند.

در سفارش گواهی، شماره شناسایی ابزار، نقاط آزمون، نتایج، عدم‌قطعیت و نوع مدرک موردنیاز را مشخص کنید. دوره بازبینی را مطابق برنامه نگهداری و حساسیت فرایند تعیین نمایید.

ایرادات رایج و نگهداری

عیب‌یابی و تعمیر باید مطابق دستورالعمل مدل انجام شود. برای رفع مشکل، به قاب ضربه نزنید و تنظیم ابزار را بدون مقایسه با مرجع تغییر ندهید.

استانداردها و مدارک

در بعضی خانواده‌های ترمومتر صنعتی، EN 13190 یا ASME B40.200 به‌عنوان مرجع مشخصات محصول درج می‌شود. وجود هر استاندارد باید برای همان مدل و پیکربندی تأیید گردد.

مرجع ASME PTC 19.3 TW به موضوع ترموول مربوط است و نباید به‌جای گواهی دقت یا کالیبراسیون خود ترمومتر معرفی شود.

در پیش‌فاکتور، برگه مشخصات، نقشه ابعادی، گواهی کالیبراسیون و مدارک متریال موردنیاز را جداگانه نام ببرید.

قیمت ترمومتر افقی صنعتی

برای دریافت قیمت ترمومتر افقی صنعتی، مشخصات فنی هر قلم را کامل ارسال کنید. قطر صفحه، محدوده دما، کلاس دقت، طول ساقه، اتصال و تجهیزات همراه را در پیشنهادهای مختلف یکسان‌سازی نمایید.

مشخص کنید قیمت فقط برای ترمومتر است یا ترموول، گواهی و اقلام نصب را نیز شامل می‌شود. شرایط مالیات، حمل، اعتبار پیشنهاد و زمان تحویل را در پیش‌فاکتور بررسی کنید.

لیست قیمت ترمومتر افقی

جدول زیر، نمونه ردیف‌های درخواست قیمت است و به معنی تأیید موجودی یا امکان ارائه تمام ترکیب‌ها در یک مدل نیست.

برای دریافت لیست قیمت ترمومتر صنعتی، تعداد هر ردیف و مدارک درخواستی را نیز مشخص کنید.

اطلاعات لازم برای خرید

در سفارش جایگزین، تصویر خوانای صفحه، کد مدل و اندازه‌های مجموعه قبلی را ضمیمه کنید.

فروش و تأمین ترمومتر افقی صنعتی

برای بررسی فروش و تأمین ترمومتر افقی صنعتی، فهرست اقلام یا برگه مشخصات پروژه را برای پترو صنعت پارس پاسارگاد ارسال کنید.

هر ترکیب محدوده دما، قطر صفحه، طول ساقه و اتصال را در ردیفی مستقل بنویسید. در پیشنهاد نهایی، مدل، تجهیزات همراه، مدارک قابل ارائه و شرایط تحویل را تطبیق دهید.

موجودی، قیمت و زمان تحویل باید برای همان مشخصات سفارش استعلام و تأیید شوند.

اشتباهات رایج هنگام انتخاب

خرید صرفاً بر اساس قطر صفحه، اشتباه‌گرفتن طول ساقه با عمق ورود به سیال و نادیده‌گرفتن ترموول موجود را در بازبینی سفارش کنترل کنید.

استاندارد رزوه، محدوده معتبر دقت، ضخامت عایق و جهت مشاهده را نیز مشخص نمایید. در سفارش جایگزین، شباهت ظاهری را به‌جای تطبیق ابعادی و فنی نپذیرید.

پرسش‌های متداول

ترمومتر افقی یعنی صفحه آن باید افقی باشد؟

در این گروه، منظور اتصال از پشت است. وضعیت نهایی صفحه باید با نقشه نصب و جهت مشاهده هماهنگ شود.

آیا مدل بیمتال به برق نیاز دارد؟

مدل مکانیکی ساده برای نمایش دما به برق یا باتری نیاز ندارد.

آیا ترمومتر بیمتال جیوه دارد؟

سازوکار بیمتال بر تغییر شکل دو فلز استوار است، نه انبساط جیوه.

آیا طول ساقه را می‌توان بعداً کوتاه کرد؟

طول را هنگام سفارش تعیین کنید. کوتاه‌کردن یا تغییر ساقه بدون دستورالعمل سازنده انجام نشود.

آیا ترموول باعث تأخیر نمایش می‌شود؟

می‌تواند زمان پاسخ را افزایش دهد؛ میزان آن به طراحی و شرایط انتقال حرارت وابسته است.

آیا وجود ترموول اجازه بازکردن مجموعه تحت فشار را می‌دهد؟

فقط خارج‌کردن ابزار از غلاف سالم و مناسب، طبق روش ایمن قابل بررسی است؛ خود ترموول نباید تحت فشار باز شود.

برای استعلام قیمت چه اطلاعاتی ارسال شود؟

محدوده دما، قطر صفحه، طول و قطر ساقه، اتصال، سیال، فشار، تعداد و نیاز به ترموول یا گواهی را اعلام کنید.

جمع‌بندی

در انتخاب ترمومتر افقی صنعتی، آرایش اتصال را همراه با محدوده دما، دقت، طول ساقه و شرایط نصب بررسی کنید. مشخصات ترموول و محل اندازه‌گیری را از اطلاعات سفارش جدا نگذارید.

پیش از نهایی‌کردن خرید، مدل پیشنهادی، ابعاد، تجهیزات همراه و مدارک را تطبیق دهید و قیمت را برای اقلام هم‌مشخصات مقایسه نمایید.
