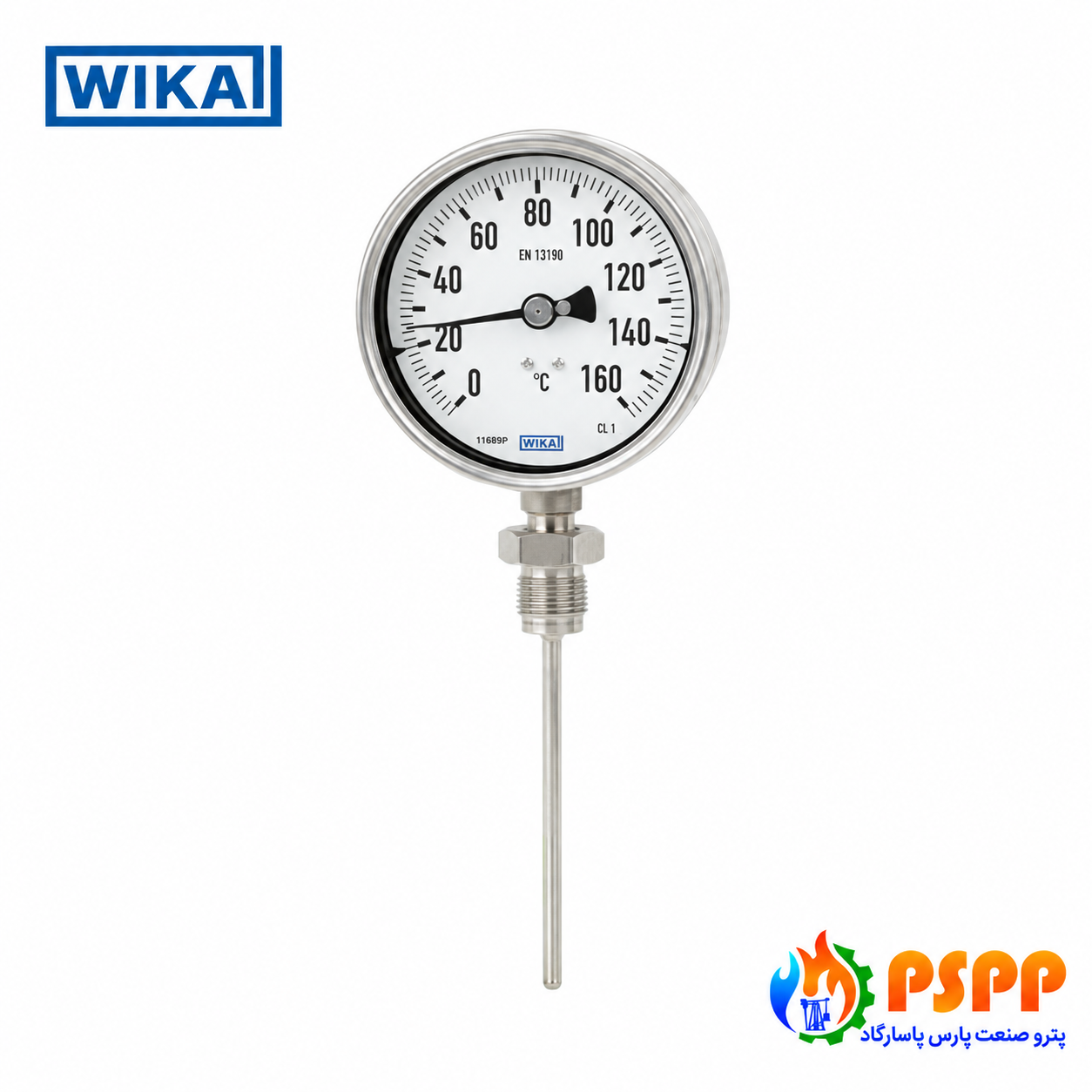

گیج دما WIKA آلمان تمام استیل با صفحه و غلاف ۱۰ سانت | خرید ابزار دقیق

گیج دما WIKA آلمان تمام استیل با صفحه و غلاف ۱۰ سانتی‌متر یکی از تجهیزات دقیق اندازه‌گیری دما در سیستم‌های پایپینگ و فرآیندی است که برای نمایش مستقیم دمای سیالات، مخازن، خطوط انتقال و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. استفاده از بدنه و اجزای استنلس استیل در این نوع Temperature Gauge، مقاومت مناسبی در برابر شرایط محیطی صنعتی، رطوبت و بسیاری از محیط‌های فرآیندی ایجاد می‌کند و آن را برای پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی و نیروگاهی مناسب می‌سازد.

وجود غلاف یا Stem با طول حدود ۱۰ سانتی‌متر امکان قرار گرفتن بخش حساس اندازه‌گیری در موقعیت مناسب داخل خط یا تجهیز را فراهم می‌کند. البته طول غلاف، قطر Stem، نوع اتصال، رنج دما و قطر صفحه باید متناسب با شرایط واقعی محل نصب انتخاب شوند؛ زیرا انتخاب نادرست طول غلاف یا محل قرارگیری سنسور می‌تواند دقت و سرعت پاسخ اندازه‌گیری را تحت تأثیر قرار دهد.

برند WIKA در حوزه تجهیزات اندازه‌گیری فشار و دما شناخته‌شده است و گیج‌های دمای این مجموعه در مدل‌ها و مشخصات متنوعی تولید می‌شوند. بنابراین برای خرید حرفه‌ای، علاوه بر برند و ظاهر گیج، باید Model، Measuring Range، Connection Size، Stem Length، Stem Diameter، Dial Size و نوع نصب نیز مشخص شود.

مشخصات کلی گیج دما WIKA تمام استیل

گیج دما چیست؟

Temperature Gauge ابزاری برای اندازه‌گیری و نمایش دما در محل است.

برخلاف سیستم‌هایی که Temperature Signal را به اتاق کنترل ارسال می‌کنند، گیج دمای مکانیکی معمولاً امکان مشاهده مستقیم Temperature توسط اپراتور را در محل نصب فراهم می‌کند.

این ویژگی برای:

بازرسی روزانه،

کنترل وضعیت تجهیزات،

راه‌اندازی سیستم،

Maintenance،

و مقایسه دمای نقاط مختلف Process

کاربرد زیادی دارد.

گیج دما WIKA چگونه کار می‌کند؟

WIKA انواع مختلفی از Temperature Gauge تولید می‌کند و Mechanism دقیق عملکرد باید براساس Model بررسی شود.

در بسیاری از گیج‌های مکانیکی صنعتی، تغییر Temperature باعث ایجاد تغییر مکانیکی در Element حساس شده و این حرکت از طریق مکانیزم داخلی به عقربه منتقل می‌شود.

در نتیجه Temperature روی Dial نمایش داده می‌شود و برای خواندن مقدار نیازی به منبع تغذیه الکتریکی وجود ندارد.

مزیت گیج دمای مکانیکی

یکی از مزیت‌های مهم این نوع تجهیز، امکان نمایش محلی دما بدون نیاز به:

Power Supply،

کابل‌کشی،

PLC،

Signal Conditioner

یا سیستم الکترونیکی جداگانه است.

این مسئله باعث می‌شود برای Local Indication بسیار کاربردی باشد.

تمام استیل بودن چه مزیتی دارد؟

در محیط‌های صنعتی، Instrument ممکن است در معرض:

رطوبت،

بخار،

گردوغبار،

مواد فرآیندی،

شست‌وشوی تجهیزات

و شرایط محیطی سخت

قرار گیرد.

استفاده از Stainless Steel در قسمت‌های مناسب Instrument می‌تواند مقاومت محیطی و دوام تجهیز را افزایش دهد.

آیا تمام استیل یعنی کاملاً ضدخوردگی؟

خیر.

عبارت Stainless Steel به معنی مقاومت مطلق در برابر هر نوع Corrosion نیست.

نوع Grade استیل، نوع ماده شیمیایی، Temperature، Chloride Concentration و شرایط محیطی همگی روی مقاومت خوردگی اثر دارند.

در پروژه‌های شیمیایی باید Material Compatibility دقیق بررسی شود.

غلاف ۱۰ سانت چه کاربردی دارد؟

Stem یا بخش حسگر گیج باید تا عمق مناسبی وارد Process شود تا Temperature واقعی Fluid را اندازه‌گیری کند.

غلاف ۱۰ سانتی‌متر یا 100 mm می‌تواند در بسیاری از Connections کاربردی باشد، اما مناسب بودن آن به:

قطر Pipe،

ضخامت Insulation،

طول Nozzle،

Thermowell،

و محل جریان

وابسته است.

چرا طول غلاف مهم است؟

اگر Stem بیش از حد کوتاه باشد، بخش حساس ممکن است به مرکز یا ناحیه مناسب جریان نرسد.

در این شرایط Reading می‌تواند بیشتر تحت تأثیر Temperature دیواره Pipe یا محیط قرار گیرد.

در مقابل Stem بیش از حد بلند نیز ممکن است مشکلات مکانیکی و Installation ایجاد کند.

آیا غلاف ۱۰ سانت برای همه لوله‌ها مناسب است؟

خیر.

برای مثال شرایط نصب روی Pipe کوچک با Vessel یا Pipe بزرگ کاملاً متفاوت است.

Insertion Length باید براساس Geometry واقعی Connection تعیین شود.

تفاوت Stem و Thermowell

Stem بخشی از خود Temperature Instrument است که Temperature را حس می‌کند.

اما Thermowell یک غلاف محافظ مستقل است که داخل Process نصب شده و Instrument داخل آن قرار می‌گیرد.

این دو اصطلاح نباید با یکدیگر اشتباه شوند.

Thermowell چه کاربردی دارد؟

Thermowell می‌تواند Element اندازه‌گیری را از تماس مستقیم با Process جدا کند.

از مزایای آن:

امکان خارج کردن Instrument بدون باز کردن مستقیم Process در طراحی مناسب،

محافظت مکانیکی،

محافظت در برابر Velocity،

و کاهش تماس مستقیم سنسور با Fluid

است.

آیا گیج دما حتماً Thermowell دارد؟

خیر.

نوع Installation به مدل گیج و طراحی پروژه بستگی دارد.

ممکن است Instrument:

Direct Mount

یا

داخل Thermowell

نصب شود.

چرا Thermowell در صنایع نفت و گاز اهمیت دارد؟

در خطوط Process، سیال ممکن است دارای:

Pressure بالا،

Velocity زیاد،

Corrosive Properties،

Vibration

یا Temperature بالا

باشد.

در چنین شرایطی استفاده از Thermowell مناسب می‌تواند از Sensor Element محافظت کند.

انتخاب Thermowell

انتخاب Thermowell فقط براساس Length انجام نمی‌شود.

مواردی مانند:

Material،

Insertion Length،

Bore،

Root Diameter،

Connection،

Process Pressure،

Temperature،

و Fluid Velocity

باید بررسی شوند.

اثر Velocity بر غلاف

Fluid Flow روی Stem یا Thermowell نیروی مکانیکی وارد می‌کند.

در Velocity بالا، Vibration ناشی از جریان می‌تواند اهمیت زیادی پیدا کند.

به همین دلیل در سرویس‌های حساس نباید طول Stem یا Thermowell به‌صورت تجربی انتخاب شود.

Dial چیست؟

Dial همان صفحه مدرج گیج است که Temperature روی آن خوانده می‌شود.

عقربه روی Scale حرکت کرده و مقدار Temperature را نشان می‌دهد.

قطر صفحه

گیج‌های صنعتی با Dial Diameterهای مختلف تولید می‌شوند.

انتخاب قطر صفحه به:

فاصله اپراتور از Instrument،

فضای نصب،

دقت خواندن،

و استاندارد پروژه

وابسته است.

صفحه بزرگ‌تر چه مزیتی دارد؟

در بسیاری از کاربردها صفحه بزرگ‌تر باعث خوانایی بهتر Scale از فاصله بیشتر می‌شود.

اما در فضای محدود ممکن است Dial بزرگ Installation را دشوار کند.

محدوده اندازه‌گیری دما

یکی از مهم‌ترین مشخصات سفارش Temperature Range است.

Range باید متناسب با Operating Temperature انتخاب شود.

نباید فقط به حداکثر دمای قابل اندازه‌گیری توجه کرد؛ محدوده کاری معمول Process نیز اهمیت دارد.

چرا Range خیلی بزرگ مناسب نیست؟

فرض کنید Temperature معمول سیستم بین 50 تا 80°C باشد.

اگر گیجی با Range بسیار بزرگ و نامتناسب انتخاب شود، بخش مورد استفاده روی Dial محدود می‌شود و خواندن تغییرات کوچک دشوارتر خواهد بود.

بنابراین بهتر است Range متناسب با Operating Condition انتخاب شود.

Overtemperature چیست؟

اگر Temperature Process از Maximum Range Instrument بالاتر رود، ممکن است به Mechanism یا Measuring Element آسیب وارد شود یا Calibration تغییر کند.

بنابراین Maximum Possible Temperature نیز باید قبل از خرید بررسی شود.

دقت گیج دما

Accuracy یکی از مشخصات کلیدی Instrumentation است.

کلاس دقت دقیق گیج WIKA باید براساس Model و Datasheet همان محصول بررسی شود.

برای پروژه‌های حساس نباید Accuracy را فقط از روی Brand یا ظاهر گیج حدس زد.

Resolution و Accuracy یکسان نیستند

خوانا بودن تقسیم‌بندی صفحه به معنی Accuracy بالاتر نیست.

Accuracy بیان می‌کند Reading تا چه میزان می‌تواند با مقدار واقعی اختلاف داشته باشد، در حالی که Scale Division فقط نحوه نمایش را مشخص می‌کند.

Calibration

Calibration برای بررسی رابطه میان Reading Instrument و یک Reference معتبر انجام می‌شود.

در پروژه‌های حساس ممکن است Calibration Certificate نیز همراه تجهیز درخواست شود.

آیا گیج نو نیاز به Calibration دارد؟

بسته به Quality Requirement پروژه ممکن است Certificate سازنده کافی باشد یا Calibration مستقل نیز درخواست شود.

این موضوع باید در Purchase Specification تعیین شود.

Zero Check

قبل از Installation می‌توان وضعیت ظاهری Pointer را کنترل کرد.

در صورت مشاهده اختلاف غیرعادی، ضربه‌دیدگی یا رفتار نامناسب، Instrument باید قبل از نصب بررسی شود.

اتصال گیج دما

Temperature Gauge می‌تواند دارای Process Connectionهای مختلف باشد.

نوع اتصال ممکن است:

Threaded

یا Design دیگری

باشد.

سایز و استاندارد رزوه باید دقیق مشخص شود.

NPT یا BSP

یکی از نقاط مهم سفارش، نوع Thread است.

NPT و BSP دارای Geometry متفاوت هستند و نباید بدون بررسی به یکدیگر متصل شوند.

چرا Thread اشتباه خطرناک است؟

اتصال NPT به BSP به‌صورت اجباری می‌تواند:

رزوه را آسیب بزند،

درگیری ناقص ایجاد کند،

آب‌بندی را مختل کند،

و اتصال Instrument را ضعیف کند.

Bottom Connection

در بعضی مدل‌ها Connection در پایین Dial قرار دارد.

این Configuration برای نصب مستقیم روی قسمت بالایی Pipe یا Equipment کاربرد زیادی دارد.

Back Connection

در برخی گیج‌ها Connection از پشت صفحه خارج می‌شود.

این مدل برای نصب روی Panel یا Layoutهای خاص مناسب‌تر است.

Bottom یا Back؛ کدام بهتر است؟

هیچ‌کدام به‌طور مطلق بهتر نیستند.

Orientation باید براساس محل نصب و امکان مشاهده Dial انتخاب شود.

زاویه دید اپراتور

Dial باید پس از Installation در جهتی باشد که اپراتور بتواند بدون وضعیت نامناسب Reading را مشاهده کند.

در خرید، Connection Orientation به اندازه Range اهمیت دارد.

کاربرد در صنایع نفت

گیج دمای WIKA می‌تواند برای Local Temperature Indication در بخش‌های مختلف صنایع نفت استفاده شود؛ برای مثال روی خطوط فرآیندی، تجهیزات، مخازن و سیستم‌های Utility، به شرط تطابق مشخصات Instrument با شرایط Process.

کاربرد در صنایع گاز

در Gas Processing، اندازه‌گیری Temperature برای ارزیابی وضعیت Process، Equipment و برخی خطوط انتقال اهمیت دارد.

Pressure و Velocity Process نیز باید در طراحی Installation بررسی شوند.

کاربرد در پتروشیمی

در مجتمع‌های پتروشیمی از Temperature Instrumentها در:

Process Lines،

Heat Exchangerها،

Vesselها،

Utility Systems،

Chemical Lines

و تجهیزات متعدد

استفاده می‌شود.

کاربرد در پالایشگاه

در پالایشگاه، Temperature یکی از Variableهای اصلی Process است.

گیج محلی به اپراتور امکان می‌دهد وضعیت Temperature نقطه موردنظر را در محل مشاهده و با سایر Instrumentها مقایسه کند.

کاربرد در صنایع شیمیایی

در Chemical Plantها Material Compatibility اهمیت زیادی دارد.

صرف تمام استیل بودن Instrument برای تأیید سازگاری با تمام Acidها و Baseها کافی نیست.

کاربرد در نیروگاه

Temperature Gauge می‌تواند روی:

Water Lines،

Cooling Systems،

Oil Systems،

Utility Lines،

و تجهیزات جانبی

مورد استفاده قرار گیرد.

کاربرد در خطوط روغن

دمای Oil روی Viscosity و عملکرد بسیاری از تجهیزات اثر دارد.

Local Temperature Gauge می‌تواند برای مشاهده سریع شرایط روغن مفید باشد.

کاربرد در خطوط آب گرم

در Heating و Process Water Systemها نیز گیج دما برای پایش Local Temperature استفاده می‌شود.

کاربرد در Heat Exchanger

یکی از نقاط بسیار مناسب برای نصب Temperature Gauge، Inlet و Outlet مبدل است.

مقایسه دمای ورودی و خروجی می‌تواند به اپراتور در ارزیابی عملکرد کلی سیستم کمک کند.

گیج دما روی مخزن

روی Tank و Vessel می‌توان Temperature Gauge را در Connection طراحی‌شده نصب کرد.

طول Stem باید به‌گونه‌ای انتخاب شود که بخش حساس در محل مناسب قرار گیرد.

نصب روی Pipe

در Pipeline باید محل Installation طوری انتخاب شود که Reading نماینده خوبی از Fluid Temperature باشد.

نزدیکی بیش از حد به Dead Leg یا نقاط دارای Mixing نامناسب ممکن است روی Reading اثر بگذارد.

Dead Leg

اگر Stem در ناحیه‌ای قرار گیرد که Flow ضعیف است، Response ممکن است با Main Stream متفاوت باشد.

Location نصب باید با Process Design هماهنگ باشد.

Response Time

گیج دما فوراً به تغییر Temperature پاسخ نمی‌دهد.

جرم Stem، Thermowell، Fluid Velocity و Heat Transfer روی Response Time اثر دارند.

Thermowell و زمان پاسخ

Thermowell باعث افزایش حفاظت می‌شود اما می‌تواند Response Time را نیز افزایش دهد.

بنابراین در Applicationهایی که پاسخ بسیار سریع لازم است باید این Trade-Off بررسی شود.

لرزش

Vibration یکی از عوامل مهم آسیب به Instrument مکانیکی است.

در خطوط نزدیک Pump یا Compressor باید شرایط نصب بررسی شود.

تأثیر لرزش بر عقربه

Vibration می‌تواند باعث:

نوسان Pointer،

دشواری Reading،

Wear مکانیزم،

و کاهش عمر Instrument

شود.

نصب Remote

در بعضی Temperature Instrumentها بسته به Design امکان Remote Reading یا استفاده از Capillary وجود دارد.

اما این ویژگی باید در Model انتخابی وجود داشته باشد و نباید برای تمام گیج‌های WIKA فرض شود.

محافظت در برابر ضربه

Dial و Stem هر دو در حمل حساس هستند.

ضربه به Stem می‌تواند Geometry آن را تغییر دهد و ضربه شدید به Case نیز ممکن است Mechanism را آسیب بزند.

شیشه صفحه

Window باید قبل از نصب از نظر:

Crack،

Scratch شدید،

و Loose Fit

بررسی شود.

Case استنلس استیل

Case فولاد زنگ‌نزن می‌تواند در محیط صنعتی مقاومت بیشتری در برابر Corrosion و شرایط محیطی ایجاد کند.

Grade دقیق Case باید از Datasheet Model موردنظر بررسی شود.

Stem Material

متریال Stem اهمیت بیشتری دارد زیرا ممکن است مستقیماً یا از طریق Thermowell با Process مرتبط باشد.

برای Chemical Service باید Grade و Compatibility مشخص باشد.

فشار فرآیند و Temperature Gauge

اگر Instrument داخل Thermowell نصب شود، Pressure Process عمدتاً توسط Thermowell تحمل می‌شود.

در Direct Installation شرایط متفاوت است.

بنابراین Pressure Rating Connection و Assembly باید بررسی شود.

آیا Range دما Pressure Rating را مشخص می‌کند؟

خیر.

Range Temperature و Pressure Rating دو مشخصه مستقل هستند.

گیجی که دمای بالایی را نشان می‌دهد الزاماً برای هر فشار بالایی مناسب نیست.

استاندارد پروژه

در پروژه‌های نفت و گاز Instrument Datasheet ممکن است مشخص کند:

Range

Dial Size

Connection

Stem Length

Material

Accuracy

Thermowell

و Certificate

چه ویژگی‌هایی داشته باشند.

Model Number

یکی از مهم‌ترین موارد خرید WIKA، Model Number دقیق است.

عبارت «گیج دما WIKA تمام استیل» هنوز برای سفارش پروژه‌ای کامل نیست.

چرا Model Number مهم است؟

WIKA مدل‌های مختلفی با:

Mechanism متفاوت،

Case Design متفاوت،

Connection متفاوت،

Rangeهای متنوع،

و کاربردهای متفاوت

دارد.

بنابراین Model دقیق احتمال اشتباه در خرید را کاهش می‌دهد.

Serial Number

در بعضی تجهیزات Serial Number برای Traceability محصول اهمیت دارد.

در خرید تجهیزات پروژه‌ای باید Nameplate و اسناد محصول بررسی شوند.

Nameplate

روی Instrument ممکن است اطلاعاتی مانند:

Brand

Model

Range

Unit

و مشخصات دیگر

درج شده باشد.

واحد اندازه‌گیری

Temperature Gauge می‌تواند با واحدهای مختلف ارائه شود.

رایج‌ترین موارد:

°C

و

°F

هستند.

در پروژه‌های ایران معمولاً درجه سلسیوس کاربرد بیشتری دارد.

Dual Scale

برخی مدل‌ها ممکن است دارای دو Scale باشند.

مثلاً °C و °F.

این ویژگی باید هنگام سفارش مشخص شود.

انتخاب Range مناسب

برای انتخاب گیج، سه Temperature اهمیت دارند:

Normal Operating Temperature

Maximum Operating Temperature

و Minimum Operating Temperature.

Range باید با هر سه مورد سازگار باشد.

نصب صحیح Instrument

نصب باید بدون وارد کردن Torque نامناسب به Case انجام شود.

برای Tightening بهتر است از بخش Wrench Flat مناسب Connection استفاده شود، نه اینکه بدنه گیج به‌عنوان اهرم چرخانده شود.

Over-Tightening

سفت کردن بیش از حد Thread می‌تواند به:

Connection،

Stem،

Thermowell،

یا Thread مقابل

آسیب بزند.

Sealant

در Threaded Connection ممکن است Sealant مناسب استفاده شود.

نوع Sealant باید با Temperature و Fluid سازگار باشد.

Orientation بعد از نصب

پس از Tightening، صفحه باید قابل مشاهده باشد.

اگر Design اجازه Adjustment Orientation دارد باید طبق دستورالعمل همان مدل انجام شود.

باز کردن Instrument

در Direct Process Connection نباید Instrument زمانی که سیستم تحت فشار یا دمای خطرناک است باز شود.

Line باید طبق Procedure سایت ایزوله و ایمن شود.

تعمیرات و بازرسی

در Inspection دوره‌ای بهتر است موارد زیر بررسی شوند:

Pointer Operation

Case

Window

Connection

Stem

Corrosion

و Calibration Status.

نشانه‌های مشکل

مواردی مانند:

گیر کردن عقربه،

Reading غیرمنطقی،

نوسان شدید Pointer،

بخار یا رطوبت داخل صفحه،

و اختلاف زیاد با Instrument مرجع

می‌توانند نیاز به بررسی را نشان دهند.

کنترل اصالت گیج WIKA

در خرید تجهیزات برنددار، بهتر است موارد زیر بررسی شوند:

Model Number

Marking

Packaging

Documentation

Serial/Identification

و مشخصات فنی منطبق با سفارش.

صرف وجود لوگو روی صفحه برای تأیید کامل مشخصات فنی کافی نیست.

گیج دما WIKA اصل آلمان

در زمان خرید باید میان کشور برند، کشور سازنده مدل مشخص و اطلاعات درج‌شده روی محصول تفاوت قائل شد.

اگر برای پروژه Origin مشخصی الزام شده است، باید مدارک همان تجهیز بررسی شود.

چرا این موضوع مهم است؟

یک برند بین‌المللی ممکن است خطوط تولید مختلفی داشته باشد.

بنابراین در سفارش‌های پروژه‌ای نباید Country of Origin را فقط از نام برند نتیجه‌گیری کرد؛ Origin واقعی باید از مدارک کالا مشخص شود.

جدول اطلاعات لازم برای استعلام قیمت

نمونه استعلام حرفه‌ای

WIKA Temperature Gauge

Stainless Steel

Dial Size: طبق نیاز پروژه

Temperature Range: مشخص شود

Stem Length: 100 mm

Connection: طبق Datasheet

Connection Position: Bottom

Unit: °C

Thermowell: طبق پروژه

Quantity: 10 PCS

عوامل مؤثر بر قیمت گیج دما WIKA

قیمت این Instrument به یک مشخصه محدود نمی‌شود.

مهم‌ترین عوامل عبارت‌اند از:

Model

Temperature Range

Dial Size

Stem Length

Stem Material

Connection Size

Connection Type

Case Material

Accuracy

Thermowell

Certificate

و Quantity.

تأثیر Range روی قیمت

مدل‌های طراحی‌شده برای Rangeهای مختلف ممکن است Mechanism یا Configuration متفاوت داشته باشند.

بنابراین قیمت دو Temperature Gauge با ظاهر مشابه الزاماً یکسان نیست.

تأثیر Dial Size

افزایش Dial Size می‌تواند روی ابعاد Case، وزن و قیمت تجهیز اثر بگذارد.

تأثیر Stem Length

Stemهای با Length مختلف برای Applicationهای متفاوت استفاده می‌شوند و باید دقیقاً مطابق Connection Geometry سفارش داده شوند.

تأثیر Thermowell

اگر Thermowell نیز همراه Instrument سفارش داده شود، Material، Connection، Length و Design آن روی قیمت نهایی مجموعه اثر دارد.

تأثیر Calibration Certificate

در پروژه‌هایی که Calibration Certificate یا Inspection خاص درخواست می‌شود، شرایط تأمین و قیمت ممکن است متفاوت باشد.

قیمت روز گیج WIKA

در تجهیزات وارداتی، قیمت تحت تأثیر:

مدل،

موجودی،

نرخ ارز،

کشور مبدأ واقعی کالا،

شرایط واردات،

و تعداد سفارش

قرار می‌گیرد.

به همین دلیل برای اعلام قیمت دقیق باید Model و مشخصات کامل Instrument ارائه شوند.

نکات مهم خرید

رنج دما را قبل از خرید مشخص کنید: فقط عبارت گیج دما کافی نیست.

طول 10 سانتی‌متر را با محل نصب بررسی کنید: Stem بسیار کوتاه یا بلند می‌تواند عملکرد نامناسب ایجاد کند.

نوع رزوه را دقیق اعلام کنید: NPT و BSP را با یکدیگر اشتباه نکنید.

Dial Size را مشخص کنید: به‌خصوص اگر فاصله مشاهده زیاد است.

Bottom یا Back Connection را براساس Layout انتخاب کنید.

در صورت استفاده از Thermowell، ابعاد آن را جداگانه بررسی کنید.

Model Number و مشخصات روی Nameplate را با سفارش تطبیق دهید.

برای پروژه‌های حساس، Calibration و Documentation موردنیاز را از ابتدا مشخص کنید.

اشتباهات رایج هنگام خرید

یکی از اشتباهات متداول درخواست:

«گیج دما WIKA تمام استیل 10 سانت»

بدون مشخص کردن Range است.

در این حالت مشخص نیست Instrument باید مثلاً چه محدوده‌ای از Temperature را اندازه‌گیری کند.

اشتباهات دیگر شامل عدم اعلام:

Connection Size،

Thread Type،

Dial Diameter،

Model،

و Orientation

هستند.

آیا گیج دما WIKA برای نفت و گاز مناسب است؟

مدل‌های صنعتی WIKA می‌توانند در بسیاری از Applicationهای نفت و گاز استفاده شوند، اما Model و Specification باید با شرایط واقعی Process مطابقت داشته باشند.

آیا برای مواد شیمیایی مناسب است؟

بسته به Grade متریال، Fluid و شرایط Process. تمام استیل بودن به معنی سازگاری با تمام مواد شیمیایی نیست.

آیا برای خطوط فشار بالا مناسب است؟

Pressure Requirement باید همراه با نوع Installation و Thermowell بررسی شود. Temperature Range به‌تنهایی Pressure Capability را مشخص نمی‌کند.

آیا غلاف 10 سانت استاندارد همه خطوط است؟

خیر. طول مناسب به Pipe Size، Nozzle، Insulation و محل Measuring Point بستگی دارد.

آیا Thermowell ضروری است؟

در همه Applicationها خیر، اما در بسیاری از خطوط صنعتی برای حفاظت از Instrument و امکان Maintenance کاربرد مهمی دارد.

آیا بدون برق کار می‌کند؟

گیج دمای مکانیکی متعارف برای نمایش محلی معمولاً به منبع برق نیاز ندارد؛ مشخصات Model دقیق باید بررسی شود.

آیا می‌توان گیج را روی مخزن نصب کرد؟

بله، به شرط وجود Connection مناسب و انتخاب صحیح Stem Length و سایر مشخصات.

آیا برای بخار مناسب است؟

باید Temperature Range، Material، Thermowell و Installation Design متناسب با Steam Service انتخاب شوند.

پرسش‌های متداول

گیج دما WIKA چیست؟

ابزار اندازه‌گیری و نمایش موضعی Temperature در خطوط و تجهیزات صنعتی است.

غلاف ۱۰ سانت یعنی چه؟

معمولاً به Stem یا Insertion Length حدود 100 میلی‌متر اشاره دارد؛ مشخصه دقیق باید از مدل بررسی شود.

تمام استیل چه مزیتی دارد؟

مقاومت محیطی و خوردگی بهتری در بسیاری از شرایط صنعتی ایجاد می‌کند.

آیا تمام استیل کاملاً ضدخوردگی است؟

خیر.

Thermowell چیست؟

غلاف محافظی که Sensor داخل آن قرار می‌گیرد.

آیا Thermowell بخشی از خود گیج است؟

ممکن است جداگانه یا به‌صورت Assembly سفارش داده شود؛ به مدل و پروژه بستگی دارد.

NPT و BSP چه تفاوتی دارند؟

استاندارد و Geometry رزوه متفاوت دارند و نباید بدون بررسی جایگزین شوند.

Bottom Connection چیست؟

اتصال Process از پایین صفحه گیج خارج می‌شود.

Back Connection چیست؟

اتصال از پشت Dial قرار دارد.

آیا Range دما باید قبل از خرید مشخص شود؟

بله، یکی از مهم‌ترین مشخصات سفارش است.

آیا برای نفت و گاز مناسب است؟

با انتخاب Model و Specification مناسب، بله.

برای پتروشیمی چطور؟

در بسیاری از Process Applicationها قابل استفاده است.

برای صنایع شیمیایی مناسب است؟

باید Material Compatibility بررسی شود.

Calibration چیست؟

مقایسه Reading Instrument با Reference معتبر برای بررسی دقت اندازه‌گیری.

قیمت به چه عواملی بستگی دارد؟

Model، Range، Dial، Stem، Connection، Material، Thermowell، Certificate و Quantity.

برای استعلام چه اطلاعاتی لازم است؟

Model یا حداقل Range، Dial Size، Stem Length، Connection Size، Thread Type، Material و Quantity.

جمع‌بندی

گیج دما WIKA تمام استیل با غلاف حدود ۱۰ سانتی‌متر یک Instrument کاربردی برای نمایش موضعی دمای خطوط و تجهیزات صنعتی است و می‌تواند در پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی مورد استفاده قرار گیرد.

یکی از مهم‌ترین مزایای این محصول، امکان مشاهده سریع Temperature در محل بدون وابستگی به سیستم کنترل مرکزی است. استفاده از Stainless Steel نیز برای بسیاری از محیط‌های صنعتی دوام و مقاومت مناسبی ایجاد می‌کند.

با این حال، برای خرید حرفه‌ای فقط برند WIKA و طول 10 سانتی‌متر کافی نیست. Temperature Range، Dial Size، Connection Size، NPT یا BSP بودن رزوه، Stem Diameter، Connection Orientation، متریال دقیق و Model Number باید مشخص شوند.

طول Stem نیز باید متناسب با Pipe، Nozzle و Thermowell انتخاب شود. غلاف کوتاه می‌تواند Sensor را از ناحیه مناسب Flow دور نگه دارد و غلاف بیش از حد بلند نیز ممکن است مشکلات مکانیکی ایجاد کند.

در خطوط حساس، استفاده از Thermowell مناسب، کنترل Vibration، انتخاب صحیح Insertion Length و بررسی Calibration نقش مهمی در دستیابی به Reading قابل اعتماد و عمر مناسب Instrument دارد.

قیمت گیج دما WIKA نیز براساس مدل، رنج اندازه‌گیری، اندازه صفحه، طول و متریال Stem، نوع اتصال، Thermowell، مدارک فنی، موجودی و تعداد سفارش تعیین می‌شود و برای استعلام دقیق بهتر است مشخصات کامل Instrument اعلام شود.
