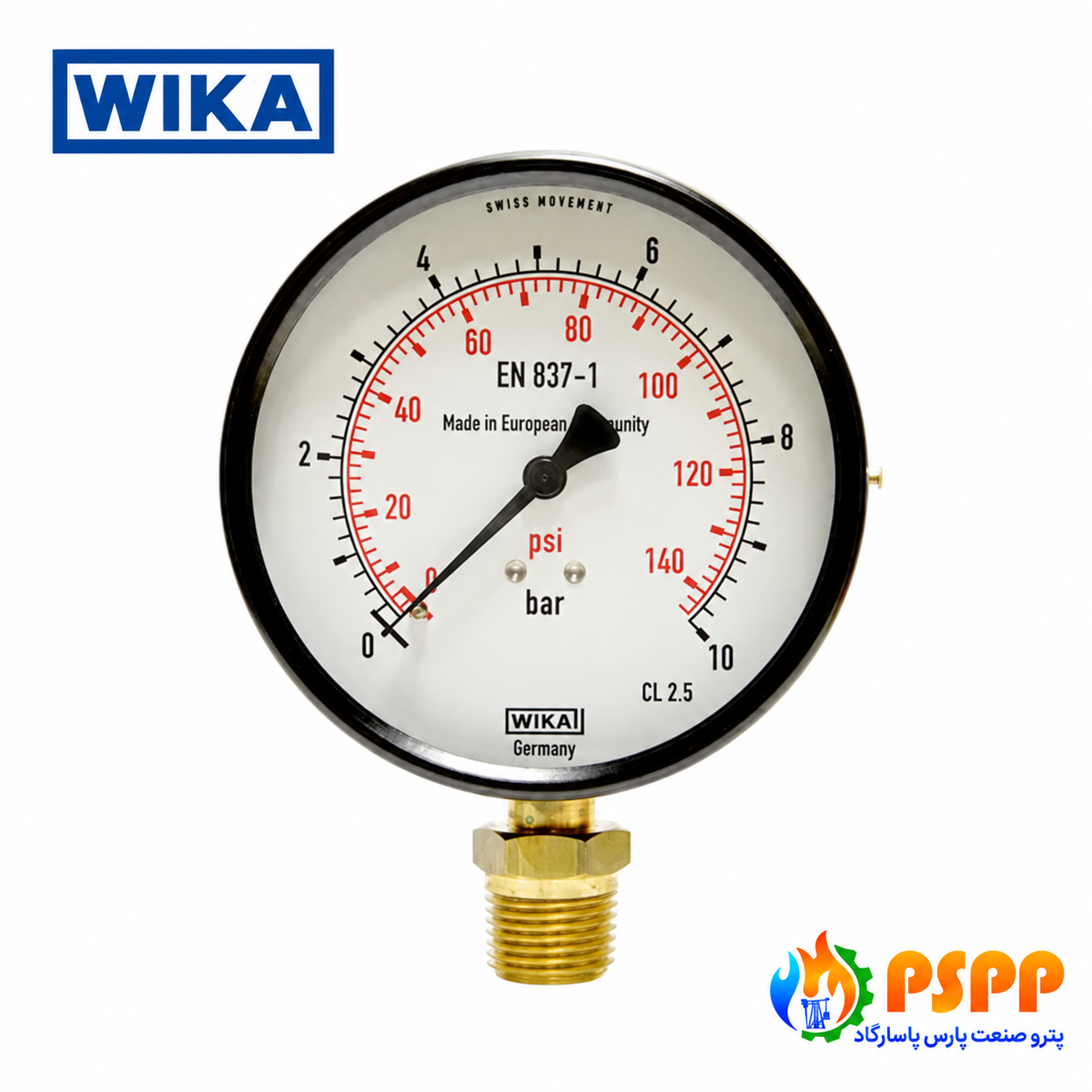

گیج فشار فولادی WIKA آلمان | تأمین تجهیزات سنجش

گیج فشار WIKA آلمان یکی از تجهیزات پرکاربرد برای نمایش و کنترل فشار در سیستم‌های پایپینگ، تأسیسات و فرایندهای صنعتی است. این تجهیز با اندازه‌گیری فشار سیال و نمایش مقدار آن روی صفحه مدرج، به اپراتور امکان می‌دهد شرایط کاری خطوط، مخازن، پمپ‌ها و تجهیزات مختلف را به‌صورت مستقیم بررسی کند.

مدل‌های گیج فشار WIKA با بدنه فلزی و اتصال رزوه‌ای برنجی، بسته به سری و مشخصات فنی، برای اندازه‌گیری فشار آب، هوا، گازها، روغن، سیالات هیدرولیک و بسیاری از سیالات سازگار با آلیاژ مس مورد استفاده قرار می‌گیرند. انتخاب صحیح Range، قطر صفحه، نوع رزوه، محل اتصال، Accuracy Class و متریال قطعات در تماس با سیال، نقش مهمی در عملکرد صحیح فشارسنج دارد.

در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و تأسیسات صنعتی، Pressure Gauge یکی از ابزارهای پایه برای پایش فشار است؛ با این حال برای سرویس‌های حساس باید مدل دقیق WIKA براساس شرایط واقعی فرایند انتخاب شود.

گیج فشار WIKA چیست؟

گیج فشار یا Pressure Gauge وسیله‌ای برای اندازه‌گیری و نمایش فشار سیال است.

فشار ایجادشده در سیستم از طریق Process Connection وارد مکانیزم اندازه‌گیری گیج شده و پس از ایجاد تغییر مکان مکانیکی، مقدار فشار به‌وسیله عقربه روی صفحه نمایش داده می‌شود.

در بسیاری از فشارسنج‌های مکانیکی صنعتی از مکانیزم Bourdon Tube استفاده می‌شود.

این ساختار به دلیل:

سادگی

عدم نیاز به منبع تغذیه

قابلیت نصب مستقیم

خوانایی مناسب

تنوع محدوده فشار

و امکان استفاده در بسیاری از فرایندهای صنعتی

یکی از رایج‌ترین روش‌های اندازه‌گیری مکانیکی فشار محسوب می‌شود.

برند WIKA

WIKA یکی از برندهای شناخته‌شده در حوزه تجهیزات اندازه‌گیری فشار، دما و ابزار دقیق صنعتی است.

گیج‌های فشار این برند در مدل‌ها و طراحی‌های متنوعی تولید می‌شوند و نمی‌توان تمام Pressure Gaugeهای WIKA را دارای مشخصات یکسان در نظر گرفت.

بنابراین هنگام سفارش باید Model Number و Datasheet دقیق محصول بررسی شود.

متریال بدنه، نوع اتصال، Accuracy، Pressure Range، قطر صفحه و قطعات در تماس با سیال می‌توانند با توجه به مدل متفاوت باشند.

مشخصات فنی گیج فشار WIKA با اتصال برنجی

اتصال برنجی گیج فشار

در برخی مدل‌های Pressure Gauge، اتصال فرایندی و بخش‌هایی از سیستم اندازه‌گیری از آلیاژهای مس مانند Brass ساخته می‌شوند.

اتصال برنجی برای بسیاری از سرویس‌های عمومی مانند:

آب

هوای فشرده

روغن

سیستم‌های پنوماتیک

سیستم‌های هیدرولیک مناسب

تأسیسات

و برخی گازهای سازگار

کاربرد دارد.

اما وجود Brass به این معنی نیست که گیج برای تمام مواد شیمیایی یا تمام خطوط نفت و گاز مناسب است.

Compatibility سیال با متریال Wetted Parts باید پیش از سفارش بررسی شود.

Wetted Parts چیست؟

Wetted Parts به قسمت‌هایی از ابزار گفته می‌شود که مستقیماً با سیال فرایندی تماس دارند.

در Pressure Gauge این بخش‌ها می‌توانند شامل:

Process Connection

Bourdon Tube

و سایر اجزای داخلی مرتبط با فشار

باشند.

به همین دلیل هنگام خرید گیج صرفاً جنس قاب بیرونی اهمیت ندارد؛ متریال قطعات در تماس با سیال یکی از مهم‌ترین مشخصات انتخاب محصول است.

مکانیزم Bourdon Tube

Bourdon Tube یکی از متداول‌ترین عناصر اندازه‌گیری در گیج‌های فشار مکانیکی است.

با ورود فشار، لوله بوردون تمایل به تغییر شکل پیدا می‌کند. این تغییر مکان توسط مکانیزم داخلی به حرکت عقربه تبدیل شده و فشار روی Dial نمایش داده می‌شود.

این سیستم امکان اندازه‌گیری فشار بدون نیاز به برق یا باتری را فراهم می‌کند و به همین دلیل در بسیاری از واحدهای صنعتی استفاده می‌شود.

مزایای گیج فشار مکانیکی WIKA

مهم‌ترین مزایای Pressure Gauge مکانیکی عبارت‌اند از:

اندازه‌گیری مستقیم فشار

عدم نیاز به منبع تغذیه

نصب نسبتاً ساده

خوانایی سریع برای اپراتور

تنوع گسترده Pressure Range

امکان انتخاب قطر صفحه مختلف

قابلیت استفاده در تجهیزات و خطوط متعدد

هزینه نگهداری مناسب

کاربری گسترده صنعتی

و امکان استفاده برای Local Pressure Indication.

Local Pressure Indicator چیست؟

در بسیاری از سیستم‌های پایپینگ لازم است اپراتور فشار را مستقیماً در محل مشاهده کند.

در چنین شرایطی Pressure Gauge به‌عنوان یک Local Pressure Indicator عمل می‌کند.

به‌عنوان مثال می‌توان فشار:

خروجی پمپ

ورودی تجهیزات

خط هوای فشرده

سیستم هیدرولیک

خط آب

قبل و بعد از برخی تجهیزات

و بخش‌های مختلف سیستم فرایندی

را مستقیماً مشاهده کرد.

انتخاب محدوده فشار مناسب

یکی از مهم‌ترین نکات هنگام خرید گیج فشار، انتخاب Pressure Range مناسب است.

نباید گیجی انتخاب شود که فشار عادی سیستم دائماً نزدیک انتهای Scale آن قرار گیرد.

از طرف دیگر انتخاب Range بسیار بزرگ نیز باعث می‌شود تغییرات فشار در محدوده کاری با وضوح کمتری قابل مشاهده باشند.

Range مناسب باید براساس:

Operating Pressure

Maximum Pressure

Pressure Fluctuation

Overpressure Condition

و مشخصات فرایند

انتخاب شود.

گیج 0 تا 10 بار

گیج فشار 0 تا 10 bar یکی از Rangeهای متداول برای بسیاری از سیستم‌های عمومی است.

اما استفاده از این Range فقط در صورتی صحیح است که فشار کاری و حداکثر فشار سیستم با محدوده انتخابی تناسب داشته باشند.

صرف رایج بودن گیج 10 بار دلیل مناسبی برای استفاده از آن در هر سیستم نیست.

گیج 0 تا 16 بار

مدل‌های دارای محدوده 0 تا 16 bar نیز در بسیاری از تأسیسات و سیستم‌های صنعتی کاربرد دارند.

انتخاب بین 10، 16، 25، 40 bar یا سایر Rangeها باید براساس شرایط واقعی خط انجام شود.

واحد bar و psi

گیج فشار می‌تواند دارای Scaleهای مختلف باشد.

از واحدهای رایج می‌توان به:

bar

psi

kPa

MPa

و سایر واحدهای فشار

اشاره کرد.

برخی مدل‌ها دارای Dual Scale هستند و دو واحد فشار را به‌صورت هم‌زمان روی Dial نمایش می‌دهند.

هنگام سفارش بهتر است واحد موردنیاز پروژه مشخص شود.

قطر صفحه گیج فشار

قطر Dial در خوانایی Pressure Gauge اهمیت زیادی دارد.

با افزایش قطر صفحه، معمولاً خواندن Scale از فاصله بیشتر آسان‌تر می‌شود.

سایزهای مختلف صفحه با توجه به مدل تولیدکننده عرضه می‌شوند.

انتخاب قطر باید با توجه به:

محل نصب

فاصله اپراتور

فضای موجود

نوع Panel

شرایط محیطی

و الزامات پروژه

انجام شود.

اتصال زیر گیج

Bottom Connection یکی از مدل‌های رایج اتصال گیج فشار است.

در این طراحی Process Connection در پایین بدنه قرار دارد و برای نصب مستقیم روی خطوط، شیرهای ابزار دقیق یا تجهیزات مختلف مناسب است.

اتصال از پشت

در Back Connection اتصال فرایندی در قسمت پشت Pressure Gauge قرار می‌گیرد.

این طراحی برای بعضی نصب‌های Panel Mount یا محل‌هایی که محدودیت فضای نصب وجود دارد مناسب‌تر است.

هنگام سفارش باید Bottom یا Back بودن Connection دقیقاً مشخص شود.

انواع رزوه گیج فشار

گیج‌های فشار می‌توانند با انواع مختلف Thread تولید شوند.

بسته به مدل و بازار موردنظر، اتصال می‌تواند از انواع:

NPT

BSP

G Thread

و سایر رزوه‌های استاندارد

باشد.

یکی از اشتباهات مهم هنگام خرید، سفارش گیج فقط براساس قطر ظاهری Connection است.

استاندارد Thread باید دقیقاً مشخص شود.

تفاوت NPT و BSP

NPT و BSP یک رزوه محسوب نمی‌شوند و تفاوت‌هایی در هندسه، زاویه، Pitch و روش آب‌بندی دارند.

استفاده اجباری یک اتصال NPT روی BSP یا برعکس می‌تواند باعث:

خرابی Thread

نشتی

اتصال ناقص

و ایجاد شرایط ناایمن

شود.

بنابراین پیش از نصب، Thread گیج و Connection سیستم باید تطبیق داده شوند.

Accuracy Class گیج فشار

دقت یکی از مهم‌ترین مشخصات Pressure Gauge است.

Accuracy Class میزان خطای مجاز ابزار را براساس استاندارد و مشخصات سازنده بیان می‌کند.

مدل‌های مختلف WIKA می‌توانند Accuracy Class متفاوت داشته باشند.

برای کاربردهای عمومی ممکن است یک سطح دقت کافی باشد، در حالی که برای Test Equipment یا سرویس‌های حساس به دقت بالاتری نیاز باشد.

به همین دلیل نباید Accuracy تمام گیج‌های WIKA را یکسان فرض کرد.

آیا گیج فشار نیاز به کالیبراسیون دارد؟

بله، در بسیاری از پروژه‌های صنعتی بررسی و کالیبراسیون دوره‌ای Pressure Gauge اهمیت دارد.

با گذشت زمان عواملی مانند:

Vibration

Pressure Cycling

Overpressure

ضربه

شرایط محیطی

فرسودگی مکانیزم

و استفاده طولانی

می‌توانند روی دقت ابزار تأثیر بگذارند.

فاصله Calibration باید براساس اهمیت سرویس، الزامات کیفیت و دستورالعمل پروژه تعیین شود.

گواهی کالیبراسیون

در پروژه‌های حساس ممکن است همراه Pressure Gauge، Calibration Certificate نیز موردنیاز باشد.

این مدرک با مدارک متریال متفاوت است.

هنگام سفارش بهتر است مشخص شود که:

Calibration Certificate

Test Certificate

Certificate of Conformity

یا سایر مدارک

موردنیاز هستند یا خیر.

گیج فشار خشک

در گیج خشک، Case با مایع پر نشده است.

این مدل در محیط‌هایی که لرزش و Pulsation قابل‌توجهی وجود ندارد می‌تواند گزینه مناسبی باشد.

ساختار ساده و خوانایی مناسب از ویژگی‌های این گروه است.

گیج فشار روغنی

در Liquid Filled Gauge فضای داخلی Case با مایع مناسبی پر می‌شود.

این طراحی می‌تواند به کاهش نوسان عقربه در برخی شرایط لرزشی یا دارای Pressure Pulsation کمک کند.

با این حال نوع Filling Liquid، Temperature Range و Compatibility آن باید مطابق مشخصات سازنده بررسی شود.

تفاوت گیج خشک و روغنی

لرزش چه تأثیری بر گیج دارد؟

Vibration مداوم می‌تواند باعث لرزش عقربه، دشوار شدن قرائت و افزایش استهلاک بخش‌های مکانیکی شود.

در تجهیزاتی مانند:

Pump

Compressor

Hydraulic Unit

و ماشین‌آلات دوار

این موضوع اهمیت بیشتری دارد.

در چنین شرایطی انتخاب نوع مناسب Pressure Gauge و استفاده از تجهیزات جانبی صحیح اهمیت دارد.

Pulsation فشار

در بعضی سیستم‌ها فشار به‌صورت ثابت نیست و دارای نوسانات سریع است.

این پدیده می‌تواند در خروجی برخی پمپ‌ها و تجهیزات رفت‌وبرگشتی دیده شود.

Pulsation زیاد می‌تواند باعث حرکت مداوم عقربه و کاهش عمر مکانیزم گیج شود.

برای چنین شرایطی ممکن است براساس طراحی سیستم از تجهیزات حفاظتی یا Dampening مناسب استفاده شود.

Snubber چیست؟

Pressure Snubber یکی از تجهیزاتی است که در برخی سیستم‌ها برای کاهش اثر Pulsation بر Pressure Gauge استفاده می‌شود.

این تجهیز باید مطابق نوع سیال و شرایط عملیاتی انتخاب شود.

نصب Snubber بدون بررسی مشخصات فرایند همیشه توصیه نمی‌شود، زیرا می‌تواند Response ابزار را نیز تغییر دهد.

شیر گیج فشار

در بسیاری از پروژه‌ها بین خط و Pressure Gauge از یک Valve مناسب استفاده می‌شود.

این شیر امکان Isolation گیج را برای:

تعویض

تعمیر

کالیبراسیون

و نگهداری

فراهم می‌کند.

نوع Valve باید براساس فشار، دما، سیال و Specification پروژه انتخاب شود.

سیفون گیج فشار

برای برخی سرویس‌های Steam از Siphon مناسب بین خط و Pressure Gauge استفاده می‌شود.

هدف، محافظت بهتر ابزار در برابر تماس مستقیم با بخار بسیار داغ است.

طراحی و انتخاب Siphon باید براساس شرایط واقعی سیستم انجام شود.

کاربرد در صنعت نفت

در صنایع نفت Pressure Gauge برای پایش فشار نقاط مختلف فرایندی و Utility کاربرد دارد.

گیج می‌تواند روی:

پمپ‌ها

فیلترها

خطوط آب

سیستم‌های هوای فشرده

برخی Skidها

و خطوط فرایندی سازگار

استفاده شود.

اما مدل دارای اتصال برنجی باید فقط در سرویس‌هایی استفاده شود که Brass با سیال و شرایط خط سازگار باشد.

کاربرد در صنایع گاز

در Gas Service انتخاب Pressure Gauge حساسیت بالایی دارد.

باید مواردی مانند:

Gas Compatibility

Pressure Range

Leak Tightness

Connection Material

Thread

Temperature

و الزامات Safety

بررسی شوند.

هر گیج دارای Brass Connection الزاماً برای هر نوع Gas Service مناسب نیست.

کاربرد در پتروشیمی

در پتروشیمی تنوع سیالات بسیار زیاد است.

بنابراین پیش از استفاده از یک Pressure Gauge با Wetted Parts برنجی باید Compatibility متریال بررسی شود.

برای برخی Chemical Serviceها ممکن است استفاده از Stainless Steel Wetted Parts گزینه مناسب‌تری باشد.

کاربرد در پالایشگاه

گیج فشار در پالایشگاه‌ها برای نمایش Local Pressure تجهیزات و خطوط مختلف استفاده می‌شود.

در سرویس‌های Hydrocarbon، دمای بالا یا محیط‌های خورنده باید مدل دقیق و متریال ابزار مطابق Instrument Datasheet پروژه انتخاب شود.

کاربرد در نیروگاه

در نیروگاه Pressure Gauge در سیستم‌های مختلفی مانند:

Cooling Water

Compressed Air

Utility Water

Hydraulic System

Lubrication System

و بخش‌های مختلف تجهیزات

کاربرد دارد.

برای Steam Service نیز باید تجهیزات حفاظتی و Temperature Limitation ابزار بررسی شوند.

کاربرد در سیستم‌های پنوماتیک

گیج فشار یکی از تجهیزات اصلی سیستم‌های Pneumatic است.

از آن می‌توان برای نمایش فشار:

Air Compressor

Regulator

Filter Regulator

Air Receiver

و خطوط هوای فشرده

استفاده کرد.

کاربرد در سیستم‌های هیدرولیک

در Hydraulic Systemها Pressure Gauge برای بررسی فشار پمپ، مدار و تجهیزات استفاده می‌شود.

به دلیل امکان Pressure Spike و Pulsation در برخی سیستم‌ها، Range و طراحی گیج باید با شرایط واقعی مدار تطابق داشته باشند.

گیج فشار برای پمپ

یکی از کاربردهای رایج Pressure Gauge نصب در Suction یا Discharge تجهیزات پمپاژ است.

با مشاهده فشار می‌توان اطلاعات مفیدی درباره وضعیت عملکرد سیستم به دست آورد.

اما Pressure Gauge به‌تنهایی ابزار کامل تشخیص عیب Pump نیست و داده‌های دیگری نیز باید بررسی شوند.

نصب صحیح گیج فشار

پیش از نصب باید از تطابق موارد زیر اطمینان حاصل شود:

Pressure Range

Process Connection

Thread Type

Wetted Material

Temperature

سیال

محل نصب

و شرایط محیطی.

گیج نباید با گرفتن و چرخاندن Case روی رزوه نصب شود.

برای محکم کردن Connection باید از قسمت مناسب اتصال و ابزار صحیح استفاده شود تا نیرو به Case و مکانیزم داخلی منتقل نشود.

استفاده از Sealant

در اتصالات رزوه‌ای ممکن است بسته به نوع Thread از Sealing Material مناسب استفاده شود.

نوع Sealant باید با:

سیال

فشار

دما

Brass

و Thread

سازگار باشد.

همچنین استفاده بیش از حد از مواد آب‌بندی می‌تواند مشکلاتی ایجاد کند.

Overpressure

قرار گرفتن Pressure Gauge در فشاری بالاتر از محدوده مجاز می‌تواند باعث تغییر دقت یا آسیب دائمی مکانیزم شود.

اگر امکان Pressure Surge وجود دارد، باید هنگام انتخاب گیج این شرایط در نظر گرفته شود.

تشخیص گیج WIKA اصلی

تنها ظاهر یا لوگوی روی صفحه برای تأیید اصالت تجهیزات ابزار دقیق کافی نیست.

برای بررسی حرفه‌ای بهتر است مواردی مانند:

Model Number

Part Number

Label

مشخصات Dial

Packaging

Certificate

Datasheet

و منبع تأمین

بررسی شوند.

در پروژه‌های حساس تطابق Model با Datasheet اهمیت ویژه‌ای دارد.

مشخصات لازم برای سفارش گیج WIKA

برای استعلام دقیق بهتر است اطلاعات زیر اعلام شوند:

Model

Pressure Range

Unit

Dial Size

Connection Size

Thread Type

Bottom یا Back Connection

Case Material

Wetted Parts

Accuracy Class

Dry یا Liquid Filled

Quantity

و مدارک موردنیاز.

اعلام عبارت «گیج WIKA ده بار» برای خرید حرفه‌ای کافی نیست.

نمونه مشخصات سفارش

یک درخواست خرید می‌تواند به این صورت تنظیم شود:

WIKA Pressure Gauge

Range: 0–10 bar

Process Connection: Threaded

Connection Material: Brass

Connection Position: Bottom

Dial Size: طبق نیاز

Thread: طبق پروژه

Accuracy: طبق Datasheet

Quantity: مشخص

توجه شود که مشخصات نهایی باید با مدل واقعی موجود و Datasheet سازنده تطبیق داده شوند.

قیمت گیج فشار WIKA آلمان

قیمت گیج WIKA به یک عامل محدود نمی‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

مدل

Range فشار

قطر صفحه

Accuracy Class

نوع Connection

متریال Wetted Parts

خشک یا روغنی بودن

نوع Case

نوع Window

تجهیزات جانبی

مدارک و Certificate

مقدار سفارش

کشور مبدأ و شرایط تأمین

و نوسانات بازار.

بنابراین برای دریافت قیمت دقیق بهتر است Model Number یا تصویر کامل پلاک و مشخصات فنی گیج ارائه شود.

چرا دو گیج WIKA قیمت متفاوت دارند؟

ظاهر مشابه به معنی مشخصات فنی یکسان نیست.

دو Pressure Gauge می‌توانند از نظر:

Accuracy

Wetted Material

Pressure Range

Case Material

Dial Diameter

Connection

Filling

Safety Design

و سری تولید

متفاوت باشند.

به همین دلیل مقایسه قیمت باید بین مدل‌های دقیقاً مشابه انجام شود.

خرید گیج فشار WIKA

هنگام خرید Pressure Gauge بهتر است ابتدا شرایط فرایند مشخص شود و سپس مدل مناسب انتخاب گردد.

خرید صرفاً براساس قیمت می‌تواند باعث انتخاب ابزار نامتناسب با فشار، سیال یا شرایط محیطی شود.

در پروژه‌های صنعتی باید Instrument Datasheet، P&ID، Line Specification یا مشخصات مهندسی پروژه در نظر گرفته شوند.

خرید گیج فشار اتصال برنجی

مدل‌های دارای Brass Connection برای بسیاری از کاربردهای عمومی گزینه مناسبی هستند، اما باید سازگاری برنج با سیال بررسی شود.

برای محیط‌های خورنده یا سرویس‌هایی که Specification پروژه Stainless Steel را الزام می‌کند، مدل برنجی نباید بدون بررسی جایگزین شود.

تفاوت گیج برنجی و استنلس استیل

اشتباهات رایج هنگام خرید گیج فشار

انتخاب Range نامناسب

اشتباه گرفتن NPT و BSP

عدم بررسی Connection Size

عدم توجه به Bottom یا Back بودن اتصال

بی‌توجهی به Wetted Parts

انتخاب Brass برای سیال ناسازگار

عدم بررسی Accuracy

بی‌توجهی به Vibration

استفاده بدون تجهیزات حفاظتی در سرویس خاص

و سفارش صرفاً براساس ظاهر محصول

از اشتباهات رایج هستند.

نگهداری گیج فشار

برای افزایش قابلیت اطمینان Pressure Gauge بهتر است به‌صورت دوره‌ای موارد زیر بررسی شوند:

وضعیت عقربه

صفر بودن گیج در شرایط بدون فشار

خوانایی Dial

سلامت Window

نشتی Connection

خوردگی

لرزش غیرعادی

و وضعیت Calibration.

گیج آسیب‌دیده یا دارای عملکرد غیرطبیعی باید بررسی و در صورت نیاز تعویض یا کالیبره شود.

پرسش‌های متداول درباره گیج فشار WIKA

گیج WIKA برای چه کاری استفاده می‌شود؟

برای اندازه‌گیری و نمایش فشار سیالات در سیستم‌های صنعتی، تأسیساتی و فرایندی استفاده می‌شود.

گیج فشار WIKA ساخت کجاست؟

WIKA یک برند آلمانی شناخته‌شده در صنعت ابزار دقیق است؛ کشور ساخت یک نمونه مشخص باید از روی مدل، لیبل و مدارک همان کالا بررسی شود.

آیا گیج WIKA نیاز به برق دارد؟

Pressure Gaugeهای مکانیکی معمولاً برای نمایش فشار به منبع برق نیاز ندارند.

Bourdon Tube چیست؟

یک عنصر مکانیکی حساس به فشار است که تغییر شکل ناشی از فشار را به حرکت عقربه تبدیل می‌کند.

گیج فشار برنجی برای نفت مناسب است؟

به نوع سیال، دما، فشار و Compatibility متریال بستگی دارد. برای هر Hydrocarbon Service نمی‌توان به‌صورت عمومی تأیید کرد.

آیا برای گاز مناسب است؟

در صورت تأیید سازگاری Wetted Parts، Range، Connection و سایر شرایط فرایند قابل استفاده است.

گیج روغنی بهتر است یا خشک؟

به شرایط محیطی و فرایند بستگی دارد. در محیط دارای لرزش و Pulsation، Liquid Filled Gauge در بسیاری از کاربردها عملکرد خواناتری ارائه می‌کند.

بهترین Range برای گیج چیست؟

Range باید براساس فشار کاری، حداکثر فشار و نوسانات سیستم انتخاب شود.

NPT و BSP یکی هستند؟

خیر، استاندارد و هندسه رزوه آن‌ها متفاوت است.

Bottom Connection چیست؟

یعنی اتصال فرایندی در پایین گیج قرار گرفته است.

Back Connection چیست؟

یعنی اتصال از قسمت پشت گیج خارج می‌شود.

Accuracy Class چیست؟

مشخصه‌ای برای بیان میزان دقت و خطای مجاز Pressure Gauge است.

آیا گیج فشار باید کالیبره شود؟

در بسیاری از کاربردهای صنعتی بله. دوره کالیبراسیون به اهمیت سرویس و دستورالعمل پروژه بستگی دارد.

Snubber چه کاربردی دارد؟

برای کاهش اثر برخی نوسانات سریع فشار بر گیج استفاده می‌شود.

Siphon برای چیست؟

در برخی سیستم‌های بخار برای محافظت بهتر Pressure Gauge در برابر دمای بالای مستقیم استفاده می‌شود.

چگونه گیج WIKA اصلی را تشخیص دهیم؟

بررسی Model Number، مشخصات فنی، لیبل، Datasheet، مدارک و منبع تأمین از روش‌های مهم است و ظاهر محصول به‌تنهایی کافی نیست.

قیمت گیج WIKA چگونه تعیین می‌شود؟

مدل، Range، سایز صفحه، دقت، متریال، نوع اتصال، خشک یا روغنی بودن و مدارک موردنیاز از عوامل اصلی قیمت هستند.

برای استعلام قیمت چه اطلاعاتی لازم است؟

بهتر است Model Number، Range، Dial Size، Connection، Thread، Wetted Material، تعداد و در صورت امکان تصویر پلاک محصول ارائه شود.

تأمین گیج فشار WIKA از پترو صنعت پارس پاسارگاد

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین انواع گیج فشار WIKA مورد استفاده در سیستم‌های پایپینگ، تأسیسات و پروژه‌های صنعتی را براساس مشخصات فنی موردنیاز فراهم می‌کند.

برای انتخاب دقیق، اطلاعاتی مانند مدل، محدوده فشار، قطر صفحه، سایز و نوع رزوه، محل اتصال، متریال Wetted Parts، Accuracy و تعداد موردنیاز باید اعلام شوند.

در سفارش‌های پروژه‌ای ارائه Datasheet یا تصویر کامل مشخصات محصول می‌تواند احتمال خطا در انتخاب و تأمین تجهیزات ابزار دقیق را کاهش دهد.

جمع‌بندی

گیج فشار WIKA یکی از تجهیزات کاربردی برای اندازه‌گیری و نمایش محلی فشار در سیستم‌های صنعتی است. مدل‌های دارای اتصال رزوه‌ای برنجی می‌توانند در بسیاری از خطوط آب، هوا، روغن، پنوماتیک، هیدرولیک و سیالات سازگار مورد استفاده قرار گیرند.

برای انتخاب صحیح Pressure Gauge تنها برند یا محدوده فشار کافی نیست. Range، Accuracy، Dial Size، Thread Type، Connection Position، Wetted Parts، Vibration، Temperature و نوع سیال همگی باید بررسی شوند.

در خطوط نفت، گاز و پتروشیمی به‌خصوص باید سازگاری اتصال و اجزای داخلی برنجی با سیال فرایندی تأیید شود و در سرویس‌هایی که شرایط خورندگی یا الزامات مهندسی خاص وجود دارد، مدل متناسب با Instrument Specification پروژه انتخاب شود.

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین گیج‌های فشار WIKA برای کاربردهای صنعتی را فراهم می‌کند. جهت استعلام دقیق قیمت، اعلام مدل، Range، سایز صفحه، Connection، متریال و تعداد موردنیاز باعث انتخاب سریع‌تر و دقیق‌تر محصول خواهد شد.
