گیج فشار استنلس استیل WIKA یکی از تجهیزات مهم ابزار دقیق برای اندازه‌گیری و نمایش فشار در خطوط و تجهیزات صنعتی است. در مدل‌های All Stainless Steel، بدنه و قطعات اصلی در تماس با سیال از استنلس استیل ساخته می‌شوند و به همین دلیل این گروه از فشارسنج‌ها برای بسیاری از محیط‌های صنعتی، خطوط فرایندی و سرویس‌هایی که مقاومت خوردگی بیشتری نسبت به مدل‌های دارای اجزای آلیاژ مس موردنیاز است، گزینه‌ای قابل بررسی محسوب می‌شوند.

Pressure Gaugeهای تمام استیل WIKA در مدل‌ها، محدوده‌های فشار، قطرهای صفحه، کلاس‌های دقت، نوع اتصال و طراحی‌های مختلف تولید می‌شوند. بنابراین هنگام خرید یا استعلام قیمت گیج فشار استنلس استیل WIKA باید Model Number، Pressure Range، Dial Size، نوع رزوه، محل اتصال، Accuracy Class، متریال Wetted Parts و شرایط واقعی فرایند مشخص شوند.

استفاده از اتصال تمام استیل می‌تواند در بسیاری از خطوط نفت، گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، نیروگاه و سیستم‌های فرایندی مزیت داشته باشد؛ با این حال Stainless Steel نیز برای تمام مواد شیمیایی و تمام شرایط کاری مناسب نیست و Material Compatibility باید براساس سیال، فشار، دما و Specification پروژه بررسی شود.

گیج فشار استنلس استیل چیست؟

گیج فشار استنلس استیل یا Stainless Steel Pressure Gauge ابزاری مکانیکی یا در برخی طراحی‌ها تخصصی‌تر است که برای نمایش فشار سیال استفاده می‌شود.

در مدل‌های مکانیکی رایج، فشار از طریق Process Connection وارد عنصر اندازه‌گیری شده و تغییر شکل مکانیکی ایجادشده به حرکت عقربه منتقل می‌شود.

اپراتور مقدار Pressure را مستقیماً روی Dial مشاهده می‌کند.

مهم‌ترین کاربرد این تجهیزات ایجاد Local Pressure Indication در نقاط مختلف سیستم صنعتی است.

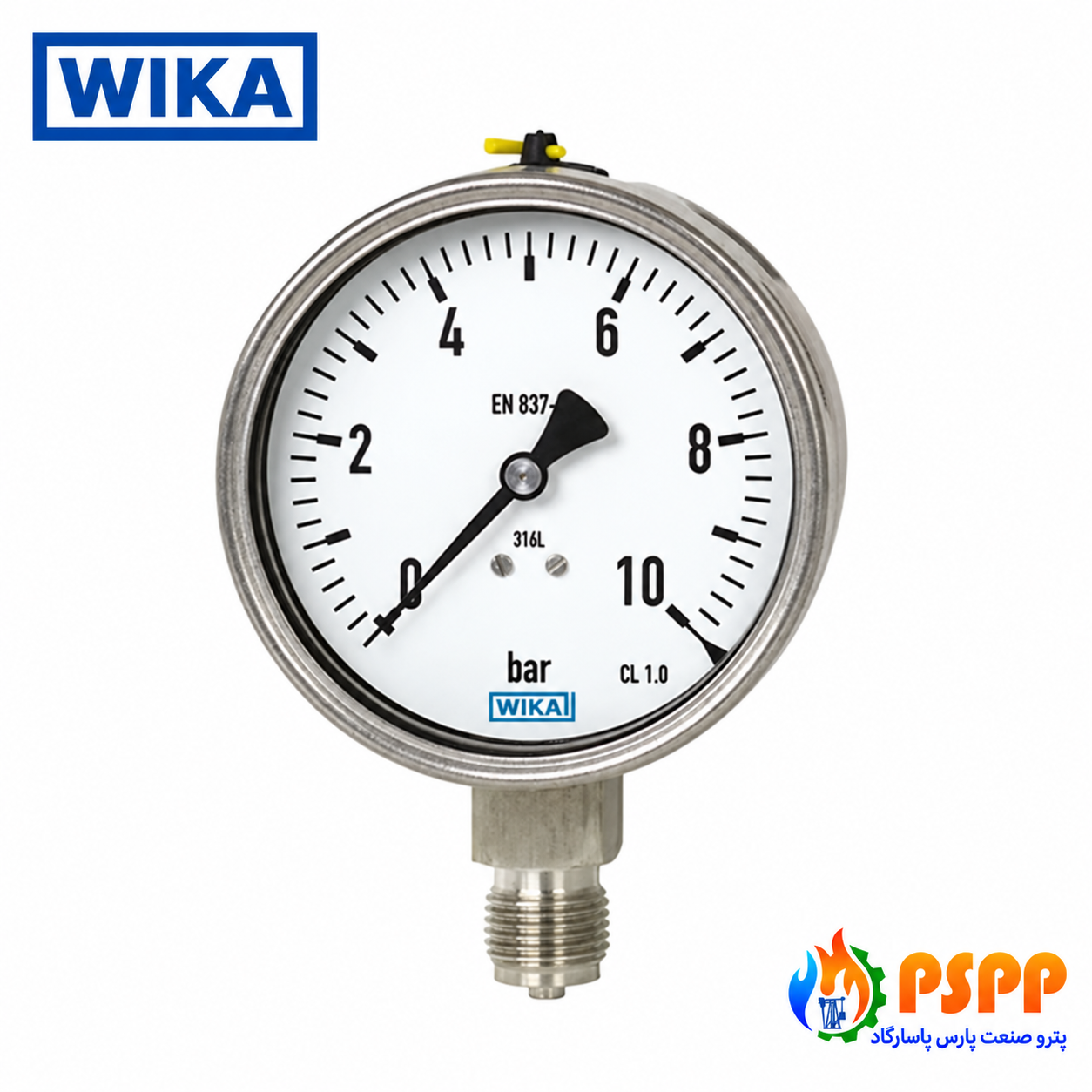

گیج فشار تمام استیل WIKA

اصطلاح All Stainless Steel Pressure Gauge معمولاً برای مدل‌هایی استفاده می‌شود که Case و اجزای اصلی مرتبط با فرایند از Stainless Steel ساخته شده‌اند.

هنگام خرید باید مشخص شود منظور از «تمام استیل» دقیقاً چه بخش‌هایی از ابزار است.

برای یک انتخاب حرفه‌ای باید Datasheet مدل بررسی شود و جنس قطعاتی مانند:

Process Connection

Pressure Element

Bourdon Tube

Case

و سایر Wetted Parts

مشخص باشد.

صرف استیل بودن قاب بیرونی به معنی All Stainless Steel بودن Pressure Gauge نیست.

مشخصات فنی گیج فشار تمام استیل WIKA

چرا اتصال تمام استیل اهمیت دارد؟

Process Connection بخشی از Pressure Gauge است که مستقیماً به سیستم متصل می‌شود.

در خطوط خورنده یا محیط‌هایی که استفاده از Brass مجاز نیست، Stainless Steel Connection می‌تواند گزینه مناسب‌تری باشد.

مزایای احتمالی اتصال استنلس استیل شامل:

مقاومت خوردگی بالاتر در بسیاری از محیط‌ها

مناسب بودن برای طیف گسترده‌تری از سیالات

دوام مناسب در محیط صنعتی

سازگاری بیشتر با بسیاری از خطوط Stainless Steel

امکان استفاده در برخی Chemical Services

و کاربرد گسترده در Process Instrumentation

است.

با این حال Grade دقیق استنلس استیل نیز اهمیت دارد.

Wetted Parts چیست؟

Wetted Parts به تمام اجزایی گفته می‌شود که با سیال فرایندی تماس مستقیم دارند.

در یک Pressure Gauge این بخش‌ها می‌توانند شامل:

Process Connection

Bourdon Tube

Pressure Element

و قسمت‌های داخلی مرتبط

باشند.

در سرویس‌های حساس، جنس Wetted Parts از جنس Case مهم‌تر است زیرا مستقیماً با Fluid در تماس قرار دارد.

استنلس استیل 316

در بسیاری از تجهیزات ابزار دقیق، Stainless Steel 316 یا 316L به دلیل مقاومت مناسب در برابر خوردگی مورد استفاده قرار می‌گیرد.

وجود Molybdenum در خانواده 316 باعث می‌شود این متریال در بسیاری از محیط‌های خورنده مقاومت بیشتری نسبت به 304 داشته باشد.

اما عبارت «316 ضد خوردگی است» نباید به‌صورت مطلق تفسیر شود.

مقاومت واقعی به:

نوع سیال

غلظت مواد شیمیایی

Temperature

Chloride Concentration

pH

فشار

و مدت تماس

وابسته است.

آیا گیج تمام استیل ضد اسید است؟

به‌صورت مطلق خیر.

هیچ Stainless Steel رایجی برای تمام Acidها و تمام Concentrationها مناسب نیست.

برای استفاده در Chemical Process باید Compatibility متریال Pressure Gauge با ماده شیمیایی موردنظر بررسی شود.

در محیط‌های بسیار خورنده ممکن است حتی 316L نیز مناسب نباشد و استفاده از Diaphragm Seal یا متریال‌های تخصصی‌تر لازم شود.

مکانیزم Bourdon Tube

Bourdon Tube یکی از رایج‌ترین عناصر اندازه‌گیری فشار در گیج‌های مکانیکی صنعتی است.

زمانی که Pressure وارد Tube می‌شود، عنصر اندازه‌گیری مقدار کمی تغییر شکل می‌دهد.

این حرکت توسط Linkage داخلی به عقربه منتقل می‌شود و مقدار فشار روی Dial نمایش داده می‌شود.

این طراحی مزایایی مانند:

عدم نیاز به منبع برق

نمایش مستقیم فشار

ساختار صنعتی

تنوع Pressure Range

قابلیت استفاده در بسیاری از فرایندها

و نصب نسبتاً ساده

دارد.

مزایای گیج فشار استنلس استیل WIKA

مدل‌های Stainless Steel Pressure Gauge بسته به Series می‌توانند مزایای مختلفی داشته باشند.

مزایای کلی این گروه عبارت‌اند از:

مقاومت مناسب در برابر خوردگی

ساختار مقاوم صنعتی

مناسب برای بسیاری از Process Lines

امکان استفاده در محیط‌های مرطوب

دوام مناسب

اتصال استنلس استیل

قابلیت استفاده در سیالات سازگار خورنده‌تر

عدم نیاز به برق در مدل‌های مکانیکی

خوانایی سریع فشار

تنوع گسترده Range

و امکان انتخاب مدل متناسب با پروژه.

تفاوت گیج تمام استیل و گیج اتصال برنجی

چه زمانی گیج تمام استیل انتخاب کنیم؟

استفاده از All Stainless Steel Gauge می‌تواند در شرایطی مانند موارد زیر بررسی شود:

سیال با Brass سازگار نیست.

Piping Specification استفاده از Stainless Steel را الزام کرده است.

محیط خارجی خورنده است.

خط Process از Stainless Steel ساخته شده است.

پروژه دارای الزامات خاص متریال است.

Chemical Compatibility بیشتری موردنیاز است.

و سرویس صنعتی شرایط سخت‌تری دارد.

انتخاب نهایی باید براساس Datasheet و مشخصات فرایندی انجام شود.

Pressure Range گیج WIKA

Range یکی از مهم‌ترین پارامترهای انتخاب Pressure Gauge است.

محدوده‌های مختلفی مانند:

0 تا 1 bar

0 تا 2.5 bar

0 تا 4 bar

0 تا 6 bar

0 تا 10 bar

0 تا 16 bar

0 تا 25 bar

0 تا 40 bar

0 تا 60 bar

0 تا 100 bar

0 تا 160 bar

0 تا 250 bar

0 تا 400 bar

و Rangeهای دیگر

بسته به مدل می‌توانند موجود باشند.

محدوده واقعی هر Series باید از Datasheet همان مدل بررسی شود.

انتخاب Range مناسب

انتخاب Range نباید تصادفی باشد.

Operating Pressure باید در قسمت مناسبی از Scale قرار گیرد تا هم گیج خوانایی مناسبی داشته باشد و هم در برابر نوسانات معمول فشار حاشیه ایمنی کافی وجود داشته باشد.

در انتخاب باید:

Normal Pressure

Maximum Operating Pressure

Pressure Surge

Pulsation

Overpressure

و Safety Requirement

بررسی شوند.

اهمیت Accuracy Class

Accuracy Class مشخص می‌کند خطای مجاز Pressure Gauge چقدر است.

مدل‌های مختلف برای کاربردهای مختلف دارای دقت متفاوت هستند.

یک گیج برای Local Indication عمومی ممکن است نیاز به دقت بسیار بالا نداشته باشد، اما در:

آزمایشگاه

تست تجهیزات

Calibration

فرایندهای حساس

و سیستم‌های نیازمند اندازه‌گیری دقیق

Accuracy اهمیت بیشتری پیدا می‌کند.

بهتر است کلاس دقت واقعی هر مدل از Datasheet بررسی شود.

قطر صفحه

Dial Size روی خوانایی Pressure Gauge تأثیر دارد.

صفحه بزرگ‌تر معمولاً باعث می‌شود اپراتور بتواند فشار را از فاصله بیشتری مشاهده کند.

مدل‌های مختلف ممکن است در اندازه‌های متفاوت تولید شوند.

انتخاب Dial Diameter باید براساس محل نصب و فضای موجود انجام شود.

Bottom Connection

در Bottom Connection، Process Connection در قسمت زیر بدنه Pressure Gauge قرار دارد.

این نوع طراحی برای نصب مستقیم روی:

Gauge Valve

Manifold

Pipe

Equipment

و Instrument Connection

بسیار رایج است.

Back Connection

در Back Connection، اتصال از پشت بدنه خارج می‌شود.

این مدل می‌تواند برای:

Panel Mount

ماشین‌آلات

تجهیزات بسته‌بندی‌شده

و محیط‌هایی با محدودیت نصب

مناسب باشد.

رزوه NPT

NPT یکی از Threadهای رایج تجهیزات ابزار دقیق است.

در سیستم‌های صنعتی سایزهایی مانند:

1/4 NPT

1/2 NPT

و سایر سایزها

کاربرد دارند.

نوع Thread باید با Connection مقابل کاملاً تطابق داشته باشد.

رزوه BSP

BSP نیز در تجهیزات صنعتی و اروپایی رایج است.

برخی WIKA Pressure Gaugeها با انواع G Thread یا BSP Connection عرضه می‌شوند.

نوع دقیق باید هنگام سفارش مشخص شود.

آیا NPT و BSP یکسان هستند؟

خیر.

استفاده اشتباه می‌تواند باعث:

خرابی رزوه

اتصال ناقص

نشتی

و آسیب Process Connection

شود.

Thread باید با ابزار یا Datasheet دقیقاً شناسایی شود.

گیج فشار خشک

Dry Gauge داخل Case خود Filling Liquid ندارد.

این نوع برای محیط‌هایی که Vibration و Pressure Pulsation کم است گزینه ساده و اقتصادی محسوب می‌شود.

گیج فشار روغنی

Liquid Filled Gauge برای کاهش حرکت شدید عقربه و محافظت بهتر از مکانیزم در بسیاری از محیط‌های دارای Vibration استفاده می‌شود.

مایع داخل Case باعث Damp شدن حرکت اجزای داخلی می‌شود.

این نوع Gauge در Pump، Compressor و Hydraulic System کاربرد زیادی دارد.

تفاوت گیج خشک و روغنی

اثر Vibration بر گیج فشار

Vibration یکی از عوامل مهم خرابی زودهنگام Pressure Gauge است.

لرزش می‌تواند باعث:

نوسان عقربه

سخت شدن قرائت

سایش مکانیزم

شل شدن اجزا

و کاهش عمر ابزار

شود.

در محیط‌های دارای لرزش باید Gauge مناسب انتخاب شود.

Pressure Pulsation

Pulsation به تغییرات سریع و مکرر فشار گفته می‌شود.

این پدیده در خروجی برخی:

Pumpها

Compressorها

و سیستم‌های هیدرولیک

دیده می‌شود.

حرکت دائمی عقربه علاوه بر کاهش خوانایی می‌تواند عمر مکانیزم را کاهش دهد.

Snubber

Pressure Snubber برای کاهش تأثیر نوسان‌های سریع فشار روی Gauge استفاده می‌شود.

نوع Snubber باید براساس:

Fluid

Pressure

Viscosity

Temperature

و Response Requirement

انتخاب شود.

Gauge Valve

قرار دادن Gauge Valve بین خط و Pressure Gauge امکان Isolation ابزار را فراهم می‌کند.

این موضوع برای:

Maintenance

Replacement

Calibration

Inspection

و تعمیرات

بسیار مفید است.

در پروژه‌های صنعتی انتخاب Valve نیز باید مطابق Pressure Rating و Material Specification انجام شود.

کاربرد گیج WIKA در خطوط نفت

در صنایع نفت از Pressure Gauge برای نمایش فشار در نقاط مختلف خطوط و تجهیزات استفاده می‌شود.

کاربردهای احتمالی عبارت‌اند از:

Pump Discharge

Filter

Separator

Skid

Utility Line

و تجهیزات مختلف.

در خطوط حاوی Hydrocarbon باید مدل ابزار براساس Instrument Specification پروژه انتخاب شود.

کاربرد در صنایع گاز

در خطوط Gas اهمیت Leak Tightness و Material Compatibility بیشتر می‌شود.

Stainless Steel Wetted Parts برای بسیاری از Gas Services می‌تواند گزینه مناسبی باشد، اما تمام گازها شرایط یکسانی ندارند.

فشار، دما و ماهیت گاز باید بررسی شوند.

کاربرد در پتروشیمی

صنایع پتروشیمی یکی از مهم‌ترین بازارهای Pressure Gauge Stainless Steel هستند.

در خطوط:

Process

Chemical Injection

Utility

Pump

Compressor

Reactor Equipment

و واحدهای مختلف

می‌توان از گیج مناسب استفاده کرد.

مدل نهایی باید با Process Data Sheet تطابق داشته باشد.

کاربرد در پالایشگاه

در پالایشگاه‌ها Local Pressure Gauge برای پایش فشار بسیاری از تجهیزات ضروری است.

گیج تمام استیل به‌خصوص در سرویس‌هایی که مقاومت خوردگی بیشتری موردنیاز است کاربرد دارد.

کاربرد در صنایع شیمیایی

در Chemical Industry انتخاب Wetted Material بسیار مهم است.

316 Stainless Steel برای بسیاری از مواد شیمیایی مناسب است، اما Compatibility باید برای Chemical، Concentration و Temperature واقعی بررسی شود.

کاربرد در نیروگاه

در Power Plant Pressure Gauge در سیستم‌های:

Water

Steam Auxiliary System

Cooling

Lubrication

Hydraulic

Air

و تجهیزات مختلف

مورد استفاده قرار می‌گیرد.

برای بخار داغ باید محدودیت دمای ابزار در نظر گرفته شود.

گیج فشار برای بخار

Pressure Gauge نباید بدون بررسی Temperature Rating مستقیماً روی Steam داغ نصب شود.

در بسیاری از طراحی‌ها از Siphon مناسب استفاده می‌شود.

Siphon به کاهش دمای سیال رسیده به Pressure Gauge کمک می‌کند.

متریال Siphon و Gauge باید با سیستم مطابقت داشته باشند.

کاربرد در پمپ‌ها

Pressure Gauge روی Suction و Discharge پمپ‌ها برای بررسی شرایط فشار کاربرد دارد.

Pressure Data می‌تواند برای تشخیص برخی تغییرات عملکرد سیستم مفید باشد.

در پمپ‌هایی که Pulsation یا Vibration زیاد دارند باید تجهیزات مناسب انتخاب شوند.

کاربرد در کمپرسور

Compressor Systemها نیز از Pressure Gauge در نقاط مختلف استفاده می‌کنند.

به علت Vibration و Pulsation احتمالی، مدل Liquid Filled یا تجهیزات حفاظتی ممکن است مناسب‌تر باشند.

کاربرد در سیستم هیدرولیک

فشار در Hydraulic System ممکن است بسیار بالا باشد.

بنابراین انتخاب Range صحیح اهمیت زیادی دارد.

Overpressure می‌تواند به Bourdon Tube آسیب وارد کند.

Overpressure چیست؟

Overpressure یعنی اعمال فشاری بالاتر از محدوده مجاز ابزار.

این وضعیت می‌تواند باعث:

تغییر Zero

افت Accuracy

تغییر شکل دائمی Bourdon Tube

خرابی مکانیزم

و از کار افتادن Gauge

شود.

حفاظت در برابر فشار ناگهانی

اگر احتمال Pressure Surge وجود دارد، استفاده از ابزار مناسب یا تجهیزات حفاظتی باید توسط طراحی سیستم بررسی شود.

انتخاب یک Gauge با Range بالاتر بدون بررسی Accuracy و Normal Operating Range همیشه راهکار مناسبی نیست.

نصب صحیح گیج فشار استیل

پیش از نصب باید بررسی شوند:

Pressure Range

Thread Type

Thread Size

Wetted Material

Temperature

Fluid Compatibility

Connection Position

Vibration

و Environmental Condition.

برای سفت کردن Pressure Gauge باید از بخش Wrench Flat اتصال استفاده شود و نباید Case گیج به‌عنوان اهرم چرخانده شود.

آب‌بندی رزوه

نوع Sealing به نوع Connection بستگی دارد.

در برخی اتصالات ممکن است از:

Thread Sealant

PTFE

Sealing Washer

یا روش مشخص سازنده

استفاده شود.

Sealing Material باید با Process Fluid سازگاری داشته باشد.

تمیزکاری Connection

پیش از نصب باید از ورود:

براده فلزی

آلودگی

باقی‌مانده PTFE

Sealant اضافی

یا ذرات خارجی

به سوراخ Pressure Connection جلوگیری شود.

ورود آلودگی می‌تواند عملکرد ابزار را مختل کند.

کالیبراسیون Pressure Gauge

Calibration برای اطمینان از صحت قرائت Pressure Gauge انجام می‌شود.

دوره کالیبراسیون براساس:

Criticality تجهیزات

QA/QC Procedure

Service Condition

Vibration

Pressure Cycle

و الزامات پروژه

تعیین می‌شود.

Calibration Certificate

در سفارش‌های پروژه‌ای ممکن است Calibration Certificate یا مدارک Test موردنیاز باشند.

این نیاز باید قبل از سفارش اعلام شود زیرا می‌تواند روی زمان تحویل و قیمت تأثیر داشته باشد.

تشخیص گیج WIKA اصلی

برای بررسی اصالت Pressure Gauge بهتر است مجموعه‌ای از اطلاعات کنترل شود.

موارد مهم عبارت‌اند از:

Model Number

Part Number

Serial Information در صورت وجود

Dial Marking

Label

Connection

Range

Accuracy

Packaging

Documentation

و Supplier Traceability.

تنها لوگوی روی صفحه معیار کافی برای تشخیص اصل بودن محصول نیست.

اهمیت Model Number

WIKA دارای سری‌های متنوعی از Pressure Gauge است.

دو مدل که از نظر ظاهری بسیار شبیه هستند ممکن است از نظر:

Material

Accuracy

Safety Design

Pressure Range

Case

Wetted Parts

و Application

تفاوت داشته باشند.

بنابراین Model Number یکی از مهم‌ترین اطلاعات هنگام خرید است.

قیمت گیج فشار استنلس استیل WIKA

قیمت گیج فشار استنلس استیل WIKA براساس مشخصات دقیق فنی تعیین می‌شود و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها در نظر گرفت.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

Model Number

Pressure Range

Dial Diameter

Accuracy Class

Stainless Steel Grade

Wetted Parts

Connection Size

Thread Type

Bottom یا Back Connection

Dry یا Liquid Filled بودن

Safety Design

Window Material

تجهیزات جانبی

Calibration Certificate

Quantity

Country of Origin نمونه موردنظر

شرایط واردات

نرخ ارز

و موجودی بازار.

قیمت گیج تمام استیل و مدل برنجی

در شرایط فنی مشابه، مدل‌های دارای All Stainless Steel Wetted Parts معمولاً به دلیل نوع متریال و کاربرد صنعتی تخصصی‌تر قیمت بالاتری نسبت به مدل‌های Copper Alloy دارند.

اما این اختلاف قیمت ثابت نیست و باید مدل‌های یکسان مقایسه شوند.

قیمت گیج روغنی تمام استیل

Liquid Filled بودن می‌تواند باعث افزایش قیمت نسبت به نسخه Dry مشابه شود.

نوع Filling، Case Design و Series نیز در قیمت نهایی مؤثر هستند.

قیمت بر اساس Range

تغییر Range الزاماً نسبت مستقیم و ثابتی با قیمت ندارد.

گیج فشار پایین و High Pressure ممکن است از Pressure Elementهای متفاوت استفاده کنند و قیمت باید برای Model دقیق بررسی شود.

قیمت بر اساس قطر صفحه

Dial Size بزرگ‌تر در برخی سری‌ها می‌تواند قیمت بیشتری داشته باشد.

اما عواملی مانند Accuracy و نوع متریال ممکن است تأثیر بیشتری بر قیمت داشته باشند.

خرید گیج فشار استنلس استیل WIKA

برای خرید حرفه‌ای بهتر است اطلاعات کامل محصول ارائه شوند.

مشخصات پیشنهادی برای استعلام:

Brand: WIKA

Model: مشخص

Pressure Range: مشخص

Unit: bar / psi / MPa

Dial Size: مشخص

Case Material: Stainless Steel

Wetted Parts: Stainless Steel

Process Connection: Stainless Steel

Thread: مشخص

Connection Position: Bottom / Back

Accuracy Class: مشخص

Dry / Liquid Filled: مشخص

Quantity: مشخص

Certificate: در صورت نیاز.

نمونه سفارش گیج WIKA

یک نمونه درخواست می‌تواند به شکل زیر باشد:

WIKA Stainless Steel Pressure Gauge

Range: 0–16 bar

Dial Size: طبق نیاز

Process Connection: Stainless Steel

Connection: Bottom

Thread: 1/2 NPT یا طبق نیاز پروژه

Accuracy: مطابق Datasheet

Liquid Filled: در صورت نیاز

Quantity: مشخص

Calibration Certificate: Required / Not Required

مدل واقعی باید در نهایت با Datasheet و نیاز پروژه تطبیق داده شود.

خرید گیج برای پروژه‌های نفت و گاز

در پروژه‌های بزرگ بهتر است همراه درخواست خرید، Instrument Datasheet ارائه شود.

اطلاعاتی مانند:

Tag Number

Process Fluid

Operating Pressure

Design Pressure

Operating Temperature

Design Temperature

Connection

Material

Accuracy

و Certification

می‌توانند برای انتخاب دقیق مدل استفاده شوند.

اشتباهات رایج در خرید Pressure Gauge

انتخاب فقط براساس برند

عدم اعلام Model

انتخاب Range نامناسب

اشتباه NPT و BSP

بی‌توجهی به Wetted Parts

فرض اینکه Case استیل یعنی تمام استیل

عدم توجه به Accuracy

بی‌توجهی به Vibration

انتخاب Dry Gauge برای لرزش شدید بدون بررسی

عدم بررسی Process Temperature

و خرید صرفاً براساس قیمت

از خطاهای متداول هستند.

نگهداری گیج فشار استیل

Pressure Gauge باید در برنامه Inspection تجهیزات قرار گیرد.

موارد قابل بررسی:

Zero Position

نشتی اتصال

خوردگی بدنه

سلامت شیشه

حرکت صحیح عقربه

Vibration

Damage

و Calibration Status.

در صورت مشاهده عملکرد غیرطبیعی، ابزار باید بررسی شود.

آیا استنلس استیل زنگ می‌زند؟

Stainless Steel مقاومت خوردگی بالایی دارد، اما کاملاً مصون از خوردگی نیست.

در شرایطی مانند:

Chloride بالا

محیط بسیار اسیدی

Temperature بالا

Crevice

آلودگی آهنی

و شرایط شیمیایی خاص

خوردگی می‌تواند رخ دهد.

بنابراین Grade مناسب باید انتخاب شود.

Passivation

Passivation فرآیندی برای بهبود شرایط سطح Stainless Steel است.

در برخی تجهیزات و سیستم‌های خاص ممکن است الزامات سطح و Passivation اهمیت داشته باشند.

این ویژگی باید از سازنده و Datasheet محصول بررسی شود.

استفاده از Diaphragm Seal

در شرایطی که Process Fluid:

بسیار خورنده است

ویسکوز است

دارای ذرات است

دمای بسیار بالا دارد

یا نباید وارد Pressure Gauge شود

ممکن است از Diaphragm Seal مناسب بین Process و Gauge استفاده شود.

انتخاب Seal Fill Fluid و Material نیازمند بررسی مهندسی است.

پرسش‌های متداول درباره گیج فشار استنلس استیل WIKA

گیج فشار تمام استیل چیست؟

Pressure Gaugeی است که در مدل مربوطه Case و قطعات اصلی در تماس با سیال از Stainless Steel ساخته شده‌اند.

آیا بدنه استیل یعنی اتصال هم استیل است؟

خیر. باید Datasheet بررسی شود. در مدل All Stainless Steel، Process Connection نیز از Stainless Steel انتخاب می‌شود.

گیج تمام استیل چه مزیتی دارد؟

مقاومت خوردگی و سازگاری آن با بسیاری از Process Fluidها نسبت به مدل‌های دارای Copper Alloy بیشتر است.

آیا گیج تمام استیل برای مواد شیمیایی مناسب است؟

برای بسیاری از مواد قابل استفاده است، اما Chemical Compatibility باید دقیق بررسی شود.

آیا برای نفت مناسب است؟

در صورت تطابق متریال، Range، Temperature و Specification پروژه قابل استفاده است.

آیا برای گاز مناسب است؟

برای بسیاری از Gas Services می‌تواند استفاده شود، ولی نوع گاز و شرایط سیستم تعیین‌کننده هستند.

گیج WIKA برای پتروشیمی مناسب است؟

مدل‌های Stainless Steel WIKA در صنایع Process کاربرد دارند، اما مدل دقیق باید براساس Datasheet پروژه انتخاب شود.

Range مناسب چگونه مشخص می‌شود؟

براساس Operating Pressure، Maximum Pressure، Pulsation و Overpressure احتمالی.

Accuracy Class چیست؟

بیان‌کننده حداکثر خطای مجاز Pressure Gauge است.

گیج خشک بهتر است یا روغنی؟

بستگی به شرایط دارد. در محیط‌های دارای لرزش و Pulsation، Liquid Filled Gauge در بسیاری از کاربردها مناسب‌تر است.

NPT و BSP یکی هستند؟

خیر، دو استاندارد مختلف Thread هستند.

Bottom Connection چیست؟

Process Connection در پایین Gauge قرار دارد.

Back Connection چیست؟

Process Connection از پشت Case خارج می‌شود.

Snubber چه کاری انجام می‌دهد؟

برخی نوسانات سریع Pressure را پیش از رسیدن به Gauge کاهش می‌دهد.

Gauge Valve چه کاربردی دارد؟

برای Isolation گیج و تسهیل Maintenance، تعویض یا Calibration استفاده می‌شود.

آیا برای بخار قابل استفاده است؟

در صورت انتخاب مدل مناسب و رعایت محدودیت Temperature. در بسیاری از سیستم‌های Steam از Siphon نیز استفاده می‌شود.

آیا نیاز به کالیبراسیون دارد؟

در کاربردهای صنعتی Calibration دوره‌ای براساس الزامات پروژه توصیه یا الزام می‌شود.

چگونه گیج WIKA اصلی را تشخیص دهیم؟

Model Number، Part Number، Dial، Label، Datasheet، Documentation و منبع تأمین باید بررسی شوند.

قیمت گیج فشار تمام استیل WIKA چقدر است؟

قیمت ثابت نیست و براساس Model، Range، Dial Size، Accuracy، نوع اتصال، طراحی Gauge و شرایط بازار تعیین می‌شود.

چرا گیج تمام استیل گران‌تر است؟

در بسیاری از مدل‌ها استفاده از Stainless Steel در Wetted Parts و طراحی مناسب‌تر برای Process Service باعث افزایش هزینه ساخت می‌شود.

برای استعلام قیمت چه مشخصاتی لازم است؟

مدل، Range، قطر صفحه، Connection Size، Thread، Bottom یا Back بودن، Accuracy، Dry یا Liquid Filled، تعداد و مدارک موردنیاز.

اگر مدل گیج را ندانیم چه کنیم؟

تصویر واضح از صفحه، پشت ابزار، Label، Connection و هر Part Number موجود می‌تواند برای شناسایی مدل کمک کند.

تأمین گیج فشار تمام استیل WIKA از پترو صنعت پارس پاسارگاد

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین انواع Pressure Gauge استنلس استیل WIKA برای پروژه‌های صنعتی، خطوط پایپینگ، واحدهای نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی را براساس مشخصات فنی موردنیاز فراهم می‌کند.

امکان بررسی محصول براساس:

مدل

Pressure Range

Dial Size

Stainless Steel Connection

نوع Thread

Bottom یا Back Connection

Accuracy

Dry یا Liquid Filled بودن

تعداد

و مدارک موردنیاز پروژه

وجود دارد.

برای استعلام دقیق قیمت گیج فشار استنلس استیل WIKA بهتر است Model Number یا تصویر کامل مشخصات فنی محصول ارائه شود تا مدل موردنیاز با دقت بیشتری شناسایی شود.

جمع‌بندی

گیج فشار استنلس استیل WIKA یکی از تجهیزات مهم برای پایش و نمایش دقیق فشار در سیستم‌های صنعتی است. در مدل‌های All Stainless Steel، استفاده از اتصال و Wetted Parts استنلس استیل امکان استفاده در بسیاری از محیط‌های صنعتی و Process Serviceهای خورنده‌تر را فراهم می‌کند.

با این حال Stainless Steel بودن به‌تنهایی برای انتخاب ابزار کافی نیست. Pressure Range، Accuracy Class، Dial Size، Thread Type، Connection Position، Grade متریال، Process Fluid، Temperature، Vibration و Pulsation باید هم‌زمان بررسی شوند.

قیمت گیج فشار WIKA نیز براساس همین مشخصات و مدل دقیق تعیین می‌شود. به همین دلیل مقایسه قیمت بدون بررسی Part Number و Datasheet می‌تواند گمراه‌کننده باشد.

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین گیج‌های فشار تمام استیل WIKA برای کاربردهای صنعتی و پروژه‌ای را فراهم می‌کند. ارائه مشخصات کامل فنی در زمان استعلام، انتخاب محصول مناسب و دریافت قیمت دقیق‌تر را امکان‌پذیر می‌سازد.
