قیمت واشر گسکت اسپیرال وند کلاس 2500 | استیل و گرافیت برای آب‌بندی مطمئن فلنج‌های فشار بالا

قیمت واشر گسکت اسپیرال وند کلاس 2500 | استیل و گرافیت برای آب‌بندی مطمئن فلنج‌های فشار بالا

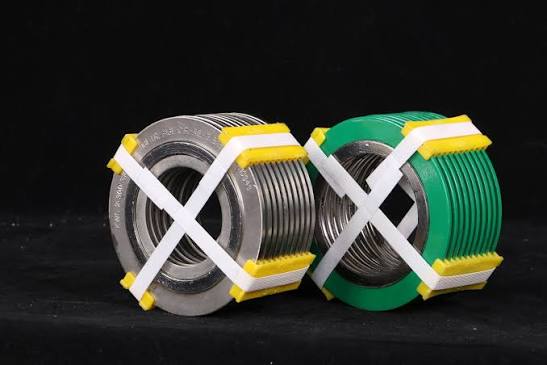

واشر گسکت اسپیرال وند کلاس 2500 از گسکت‌های تخصصی برای آب‌بندی اتصالات فلنجی در سرویس‌های بسیار سنگین و فشار بالا است. این محصول با ساختار نیمه‌فلزی و ترکیب لایه‌های مارپیچی استنلس استیل و گرافیت انعطاف‌پذیر طراحی می‌شود تا در اتصال صحیح فلنجی، ضمن تحمل بار فشاری زیاد، قابلیت آب‌بندی مناسبی در برابر سیالات فرایندی فراهم کند.

Class 2500 از رده‌های بالای سیستم‌های فلنجی صنعتی محسوب می‌شود و انتخاب گسکت آن باید با دقت بیشتری انجام شود. سایز، نوع Facing فلنج، متریال Winding، جنس Inner Ring، نوع Filler، فشار و دمای طراحی و ماهیت سیال همگی در انتخاب صحیح محصول نقش دارند.

این نوع گسکت در بخش‌هایی از صنایع نفت و گاز، پالایشگاه، پتروشیمی، واحدهای فرایندی فشار بالا، نیروگاه، صنایع شیمیایی و تجهیزات تحت فشار مورد استفاده قرار می‌گیرد.

مشخصات فنی گسکت اسپیرال وند Class 2500

مشخصات	توضیحات
نوع محصول	Spiral Wound Gasket
رده فلنج	Class 2500
ساختار	Semi-Metallic
متریال نوار	Stainless Steel
گریدهای متداول	SS304 / SS316 / SS316L
فیلر متداول	Flexible Graphite
رینگ داخلی	متناسب با طراحی و سرویس
رینگ خارجی	Centering Ring براساس نوع گسکت
استاندارد متداول	ASME B16.20
عملکرد	آب‌بندی اتصال فلنجی
شرایط کاری	سرویس‌های صنعتی فشار بالا
حوزه مصرف	نفت، گاز، پالایشگاه، پتروشیمی و فرایند

ساختار گسکت کلاس 2500 چگونه عمل می‌کند؟

قسمت اصلی Spiral Wound Gasket از پیچش متناوب نوار فلزی و ماده پرکننده ساخته می‌شود.

هنگامی که اتصال فلنجی مونتاژ می‌شود، نیروی ایجادشده توسط Stud Boltها باعث Compression گسکت می‌شود. فیلر گرافیتی به تطبیق بخش آب‌بندی با ناهمواری‌های بسیار ریز Flange Face کمک می‌کند و نوار فلزی نیز پایداری مکانیکی مجموعه را حفظ می‌کند.

این ترکیب به‌خصوص در سرویس‌های سنگین اهمیت دارد؛ زیرا گسکت باید علاوه بر ایجاد آب‌بندی، در برابر تغییرات شرایط عملیاتی نیز رفتار مناسبی داشته باشد.

چرا Class 2500 حساس‌تر است؟

در اتصالات فشار بالا، کوچک‌ترین خطا در انتخاب یا نصب گسکت می‌تواند اهمیت بیشتری پیدا کند.

مواردی مانند:

عدم تطابق سایز گسکت با فلنج

Class اشتباه

متریال نامناسب

کیفیت نامطلوب سطح فلنج

مرکز نبودن گسکت

Bolt Load نامناسب

و مونتاژ غیراصولی

می‌توانند عملکرد اتصال را تحت تأثیر قرار دهند.

به همین دلیل برای Class 2500، گسکت باید به‌عنوان بخشی از کل مجموعه Flanged Joint بررسی شود، نه یک واشر مستقل.

Class 2500 به معنی 2500 PSI نیست

یکی از نکات مهم فنی این است که Class 2500 مستقیماً به معنای فشار کاری ثابت 2500 PSI نیست.

Class یک رده Pressure-Temperature است و فشار مجاز اتصال به عواملی مانند:

متریال فلنج

دمای کاری

استاندارد طراحی

نوع تجهیز

و شرایط واقعی سرویس

وابسته است.

بنابراین انتخاب گسکت Class 2500 فقط براساس فشار عددی خط انجام نمی‌شود.

ترکیب استیل و گرافیت

ترکیب Stainless Steel + Flexible Graphite یکی از ساختارهای شناخته‌شده در گسکت‌های اسپیرال وند صنعتی است.

استنلس استیل وظیفه ایجاد پایداری مکانیکی را بر عهده دارد و گرافیت بخش انعطاف‌پذیر سیستم آب‌بندی است.

مهم‌ترین ویژگی‌های این ترکیب شامل:

مقاومت مکانیکی مناسب

قابلیت فشرده‌شدن کنترل‌شده

انعطاف مناسب بخش Filler

کاربرد در بسیاری از سرویس‌های دمای بالا

امکان انتخاب آلیاژ متناسب با سیال

است.

گسکت کلاس 2500 با Winding استیل 304

SS304 برای بسیاری از محیط‌های صنعتی که خورندگی شدید ندارند قابل انتخاب است.

گسکت SS304/Graphite بسته به مشخصات سرویس می‌تواند برای برخی خطوط:

هیدروکربنی

روغن

گاز

بخار

آب صنعتی

و سیالات فرایندی سازگار

مورد استفاده قرار گیرد.

انتخاب آن باید با توجه به خورندگی واقعی سیال انجام شود.

گسکت کلاس 2500 با استیل 316L

در بسیاری از سرویس‌هایی که مقاومت خوردگی بیشتری موردنیاز است، SS316L گزینه مهم‌تری محسوب می‌شود.

وجود مولیبدن در این گرید باعث ایجاد مقاومت بهتر در برابر بسیاری از محیط‌های خورنده نسبت به 304 می‌شود.

مدل SS316L + Graphite برای بسیاری از خطوط پالایشگاهی، پتروشیمی و شیمیایی قابل بررسی است؛ البته سازگاری نهایی باید براساس نوع سیال مشخص شود.

مقایسه SS304 و SS316L

معیار	SS304	SS316L
مقاومت خوردگی عمومی	مناسب	بالاتر
مولیبدن	ندارد	دارد
سرویس عمومی صنعتی	بسیار مناسب	مناسب
محیط‌های خورنده	محدودتر	مناسب‌تر
بسیاری از کاربردهای شیمیایی	نیازمند بررسی	گسترده‌تر
هزینه	معمولاً پایین‌تر	معمولاً بالاتر

اهمیت Inner Ring در گسکت فشار بالا

در گسکت‌های فشار بالا، Inner Ring نقش مهمی در حفظ پایداری قسمت داخلی Winding دارد.

رینگ داخلی می‌تواند:

از بخش داخلی Spiral حمایت کند

احتمال تغییر شکل Winding به داخل مسیر را کاهش دهد

تماس مستقیم لبه مارپیچی با جریان را محدود کند

به کنترل بهتر Compression کمک کند

و ساختار داخلی گسکت را پایدارتر نگه دارد.

متریال Inner Ring نیز باید با سیال و شرایط کاری سازگار باشد و در پروژه‌های حساس از روی مشخصات فنی انتخاب شود.

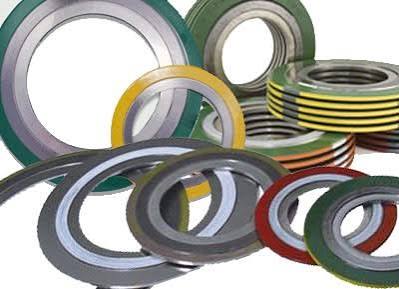

Outer Ring و مرکز کردن گسکت

Outer Ring یا Centering Ring برای جانمایی گسکت میان دو فلنج استفاده می‌شود.

مرکز قرار گرفتن صحیح گسکت برای توزیع مناسب نیروی فشاری اهمیت زیادی دارد. اگر گسکت از مرکز اتصال خارج شود، ممکن است بخش‌های مختلف آن بار یکنواختی دریافت نکنند.

رینگ خارجی همچنین نصب گسکت را ساده‌تر کرده و به محدود کردن فشردگی بیش از اندازه بخش Spiral کمک می‌کند.

استاندارد ASME B16.20

ASME B16.20 از استانداردهای اصلی مرتبط با گسکت‌های فلزی و نیمه‌فلزی از جمله Spiral Wound Gasket است.

در سفارش یک گسکت پروژه‌ای، مشخصاتی مانند:

NPS

Pressure Class

متریال Winding

Filler

Inner Ring

ابعاد

و مارکینگ محصول

باید با مشخصات پروژه تطبیق داشته باشند.

تفاوت Class 1500 و Class 2500

گسکت Class 2500 نباید صرفاً یک نسخه قوی‌تر از Class 1500 در نظر گرفته شود.

هر رده برای مجموعه فلنجی متناظر با همان Class طراحی می‌شود و ابعاد گسکت در یک سایز اسمی می‌تواند متفاوت باشد.

به‌عنوان مثال:

2" Class 1500

و

2" Class 2500

دو مشخصه سفارش متفاوت هستند.

بنابراین امکان جایگزینی آن‌ها بدون بررسی استاندارد وجود ندارد.

انتخاب گسکت براساس Flange Facing

نوع Flange Facing باید پیش از سفارش مشخص باشد.

Spiral Wound Gasket در بسیاری از اتصالات Raised Face کاربرد دارد؛ اما در سرویس‌های فشار بسیار بالا ممکن است پروژه از طراحی فلنج و آب‌بندی دیگری استفاده کند.

به همین دلیل نباید تنها از روی Class نتیجه گرفت که هر اتصال Class 2500 الزاماً به یک ساختار گسکت یکسان نیاز دارد.

مشخصات واقعی فلنج اولویت دارد.

کاربرد در خطوط نفت و گاز فشار بالا

در پروژه‌های نفت و گاز، خطوطی وجود دارند که تحت شرایط کاری سنگین فعالیت می‌کنند.

گسکت Class 2500 متناسب با طراحی می‌تواند در:

خطوط فرایندی فشار بالا

اتصالات تجهیزات تحت فشار

واحدهای Process

شیرآلات سنگین

خطوط هیدروکربنی

و برخی سیستم‌های انتقال سیالات

استفاده شود.

در این کاربردها کنترل کیفیت گسکت و مونتاژ فلنج اهمیت ویژه‌ای دارد.

کاربرد در پالایشگاه

اتصالات پالایشگاهی ممکن است در معرض ترکیبی از:

فشار بالا

دمای بالا

هیدروکربن‌ها

گازهای فرایندی

و سیکل‌های حرارتی

قرار داشته باشند.

بنابراین انتخاب گسکت باید طبق Piping Material Specification پروژه انجام شود و جنس Winding و Inner Ring با شرایط سرویس تطبیق داده شود.

استفاده در پتروشیمی

در واحدهای پتروشیمی علاوه بر فشار و دما، خورندگی سیال نیز یکی از پارامترهای تعیین‌کننده است.

SS316L در بسیاری از سرویس‌ها گزینه پرکاربردی است، اما برای سیالات خاص ممکن است به آلیاژهای متفاوت نیاز باشد.

بنابراین انتخاب صرفاً بین 304 و 316L برای تمام سرویس‌ها کافی نیست.

گسکت Class 2500 در خطوط بخار

در خطوط بخار فشار و دمای بالا، شرایط حرارتی می‌تواند تأثیر زیادی بر اتصال فلنجی داشته باشد.

گسکت استیل و گرافیت در بسیاری از Steam Serviceها کاربرد دارد، اما باید:

فشار بخار

دمای واقعی

محدوده دمایی گرافیت

شرایط اکسیداسیون

جنس Winding

و مشخصات فلنج

به‌صورت کامل بررسی شوند.

کاربرد در نیروگاه

در بخش‌هایی از نیروگاه‌ها که اتصالات فلنجی تحت شرایط سنگین قرار دارند، گسکت‌های فشار بالا می‌توانند در:

خطوط بخار

سیستم‌های فرایندی

آب تحت فشار

تجهیزات تحت فشار

و شیرآلات صنعتی

مورد استفاده قرار گیرند.

شرایط حرارتی سیستم باید در انتخاب Filler و آلیاژ فلزی لحاظ شود.

استفاده در شیرآلات فشار بالا

گسکت Class 2500 می‌تواند در اتصالات فلنجی شیرآلاتی که برای همین Class طراحی شده‌اند استفاده شود، از جمله:

Gate Valve

Globe Valve

Ball Valve

Check Valve

و سایر تجهیزات فرایندی فشار بالا.

در زمان سفارش، سایز و Class فلنج شیر باید دقیقاً مشخص باشند.

استفاده در تجهیزات فرایندی

بسته به نوع طراحی، گسکت‌های فشار بالا در محل اتصال فلنجی برخی تجهیزات مانند:

پمپ‌های فرایندی

مخازن تحت فشار

مبدل‌های حرارتی

سیستم‌های تزریق

اسکیدهای صنعتی

و خطوط ارتباطی تجهیزات

قابل استفاده هستند.

Bolt Load؛ بخش اصلی آب‌بندی

گسکت به‌تنهایی نمی‌تواند اتصال را آب‌بندی کند. نیروی لازم باید توسط پیچ‌های فلنج ایجاد شود.

در Class 2500، کنترل صحیح Bolt Load اهمیت زیادی دارد.

بار کمتر از مقدار موردنیاز می‌تواند به عدم Seating کافی گسکت منجر شود، درحالی‌که اعمال بار غیرمجاز نیز ممکن است به گسکت یا اجزای اتصال آسیب بزند.

مقدار Torque باید براساس محاسبات، نوع Stud Bolt، Lubrication و دستورالعمل پروژه تعیین شود.

سفت کردن مرحله‌ای پیچ‌ها

برای ایجاد Compression یکنواخت، Stud Boltها باید طبق روش اجرایی مشخص بسته شوند.

معمولاً عملیات در چند مرحله و با الگوی متقاطع انجام می‌شود تا اختلاف بار بین قسمت‌های مختلف فلنج کاهش پیدا کند.

در یک اتصال فشار بالا، بستن نامنظم پیچ‌ها می‌تواند حتی با وجود گسکت مناسب باعث ایجاد مشکل در آب‌بندی شود.

آماده‌سازی Flange Face

قبل از قرار دادن گسکت جدید باید سطح فلنج با دقت بررسی شود.

موارد نامطلوب شامل:

خراش عمیق

خوردگی

Pitting

باقی‌مانده گسکت قبلی

آلودگی

تاب یا تغییر شکل

و آسیب مکانیکی است.

Surface Finish نیز باید با نیاز اتصال سازگار باشد.

استفاده مجدد از گسکت ممنوع است

برای اتصال Class 2500، استفاده مجدد از گسکت فشرده‌شده اقدام مناسبی نیست.

پس از اولین مونتاژ، بخش Spiral و Filler تحت بار قرار گرفته و ساختار آن تغییر می‌کند.

در صورت باز شدن فلنج، گسکت جدید با مشخصات صحیح باید برای مونتاژ مجدد در نظر گرفته شود.

عوامل مؤثر بر خرابی آب‌بندی

در سرویس فشار بالا، دلایل نشتی می‌توانند شامل:

انتخاب گسکت اشتباه

Class نامتناسب

آلیاژ نامناسب

Inner Ring نامناسب

مشکل Flange Face

عدم هم‌راستایی فلنج‌ها

Bolt Load ناکافی

بار بیش از حد

Relaxation اتصال

سیکل حرارتی

نصب خارج از مرکز

و شرایط عملیاتی خارج از طراحی باشند.

به همین دلیل عیب‌یابی Leakage باید روی کل اتصال انجام شود.

مزایای گسکت اسپیرال وند Class 2500

از ویژگی‌های مهم این محصول می‌توان به موارد زیر اشاره کرد:

مناسب برای اتصالات فلنجی فشار بالا

ساختار نیمه‌فلزی مستحکم

ترکیب Stainless Steel و Graphite

قابلیت انتخاب SS304 و SS316L

امکان استفاده از Inner Ring متناسب با سرویس

مرکز شدن مناسب به کمک Outer Ring در طراحی مربوطه

عملکرد مناسب در بسیاری از خطوط فرایندی سنگین

قابلیت استفاده در بسیاری از سرویس‌های دمای بالا

کاربرد در صنایع نفت، گاز و پالایشگاه

مناسب برای پروژه‌های پتروشیمی و نیروگاهی

اطلاعات ضروری هنگام سفارش

در Class 2500 بهتر است سفارش به شکل کامل ثبت شود.

مشخصات	اطلاعات موردنیاز
نوع	Spiral Wound Gasket
سایز	NPS / DN
Class	2500
Flange Facing	مشخص شود
Winding	SS304 / SS316 / SS316L
Filler	Graphite یا طبق پروژه
Inner Ring	متریال مشخص شود
Outer Ring	طبق طراحی
سیال	مشخص شود
فشار طراحی	مشخص شود
دمای طراحی	مشخص شود
تعداد	مشخص شود

نمونه سفارش فنی

برای مثال می‌توان مشخصات را به این صورت اعلام کرد:

Spiral Wound Gasket, 2 Inch, Class 2500, SS316L Winding, Graphite Filler, Inner Ring طبق مشخصات پروژه

این روش احتمال اشتباه در انتخاب کالا را بسیار کاهش می‌دهد.

کنترل کیفیت هنگام خرید

برای گسکت‌های فشار بالا، بررسی ظاهری به‌تنهایی کافی نیست.

موارد مهم شامل:

مارکینگ محصول

Class 2500

سایز صحیح

متریال Winding

Filler

Inner Ring

ابعاد

یکنواختی Spiral

عدم تاب‌خوردگی

سلامت رینگ‌ها

و مدارک فنی موردنیاز پروژه هستند.

قیمت گسکت اسپیرال وند کلاس 2500

قیمت واشر گسکت اسپیرال وند کلاس 2500 استیل و گرافیت به دلیل تنوع سایز و مشخصات متریالی متفاوت است.

مهم‌ترین عوامل تعیین‌کننده قیمت عبارت‌اند از:

سایز گسکت

SS304، SS316 یا SS316L بودن Winding

نوع و کیفیت Graphite Filler

جنس Inner Ring

ساختار گسکت

ابعاد و وزن

الزامات فنی پروژه

تعداد سفارش

و شرایط روز تأمین.

برای استعلام قیمت دقیق، اعلام کامل سایز، Class، متریال و شرایط سرویس ضروری است.

پرسش‌های متداول

گسکت اسپیرال وند Class 2500 چه کاربردی دارد؟

برای آب‌بندی اتصالات فلنجی متناظر با Class 2500 در بسیاری از سرویس‌های صنعتی فشار بالا استفاده می‌شود.

آیا Class 2500 یعنی فشار 2500 PSI؟

خیر. این عدد معرف یک رده فشار-دما است و فشار مجاز واقعی به متریال و دمای سیستم بستگی دارد.

تفاوت Class 1500 و 2500 چیست؟

هر کدام برای فلنج‌های متناظر با همان Class طراحی می‌شوند و مشخصات ابعادی و ریتینگ آن‌ها متفاوت است.

برای کلاس 2500 استیل 304 بهتر است یا 316L؟

انتخاب براساس خورندگی سیال انجام می‌شود. 316L در بسیاری از محیط‌های خورنده مقاومت بالاتری دارد، اما الزاماً برای همه سرویس‌ها بهترین گزینه نیست.

Inner Ring چه نقشی دارد؟

به محافظت از قسمت داخلی Winding، کنترل تغییر شکل و پایداری بهتر گسکت کمک می‌کند.

آیا Graphite برای فشار بالا مناسب است؟

گرافیت در بسیاری از گسکت‌های فشار بالا به‌عنوان Filler استفاده می‌شود؛ ولی سازگاری آن با دما، سیال و محیط واقعی باید بررسی شود.

آیا گسکت Class 2500 را می‌توان جایگزین Class 1500 کرد؟

خیر. گسکت باید دقیقاً با Class و ابعاد فلنج مورد استفاده تطابق داشته باشد.

آیا گسکت قابل استفاده مجدد است؟

خیر، برای اتصال فشار بالا بهتر است پس از هر بار باز شدن فلنج از گسکت جدید استفاده شود.

هنگام استعلام قیمت چه اطلاعاتی لازم است؟

حداقل سایز، Class 2500، متریال Winding، نوع Filler، مشخصات Inner Ring و تعداد باید اعلام شوند.

خرید گسکت اسپیرال وند کلاس 2500

پترو صنعت پارس پاسارگاد انواع واشر گسکت اسپیرال وند کلاس 2500 استیل و گرافیت را برای پروژه‌های پایپینگ و اتصالات فلنجی فشار بالا تأمین می‌کند.

محصولات با Winding استنلس استیل 304، 316 و 316L، فیلر گرافیت و مشخصات مختلف رینگ داخلی براساس شرایط فنی پروژه قابل تأمین هستند.

این گسکت‌ها برای کاربردهای متناسب در صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی، خطوط بخار و تجهیزات فرایندی فشار بالا قابل انتخاب هستند.

جمع‌بندی

واشر گسکت اسپیرال وند کلاس 2500 یکی از گزینه‌های تخصصی برای آب‌بندی اتصالات فلنجی فشار بالا و سرویس‌های صنعتی سنگین است. ترکیب لایه‌های استنلس استیل و گرافیت انعطاف‌پذیر، استحکام ساختاری و قابلیت Sealing موردنیاز بسیاری از خطوط فرایندی را فراهم می‌کند.

در این رده فشاری، انتخاب گسکت باید دقیق باشد و NPS، Class 2500، نوع Facing، متریال Winding، Graphite Filler، Inner Ring، فشار، دما و نوع سیال هم‌زمان بررسی شوند.

پترو صنعت پارس پاسارگاد انواع گسکت اسپیرال وند فشار بالا را براساس مشخصات فنی و نیاز پروژه‌های صنعتی تأمین می‌کند.
