واشر گسکت اسپیرال وند کلاس 600 | قیمت روز محصول

واشر گسکت اسپیرال وند کلاس 600 یک راهکار تخصصی برای آب‌بندی فلنج‌های صنعتی است که در خطوط با فشار کاری بالا، دمای متغیر و شرایط عملیاتی سنگین مورد استفاده قرار می‌گیرد. طراحی مارپیچی این گسکت از لایه‌های فلزی استنلس استیل در کنار فیلر گرافیت تشکیل شده و به آن امکان می‌دهد ضمن حفظ استحکام، تحت نیروی فشاری فلنج به‌خوبی با سطح آب‌بندی تطبیق پیدا کند.

این محصول به‌ویژه در پایپینگ نفت و گاز، واحدهای پالایشگاهی، مجتمع‌های پتروشیمی، خطوط بخار، نیروگاه‌ها، صنایع شیمیایی و تجهیزات فرایندی پرفشار کاربرد دارد. در کلاس 600، انتخاب دقیق متریال و نصب اصولی اهمیت بیشتری دارد؛ زیرا کیفیت آب‌بندی تنها به خود گسکت وابسته نیست و وضعیت سطح فلنج، نیروی پیچ‌ها و شرایط سرویس نیز مستقیماً بر عملکرد اتصال اثر می‌گذارند.

مشخصات فنی واشر اسپیرال وند کلاس 600

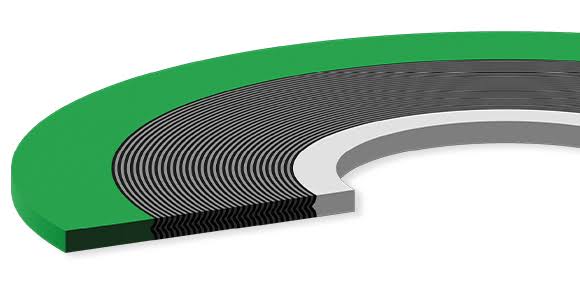

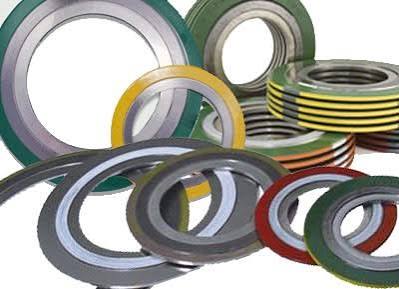

طراحی مارپیچی؛ تفاوت اصلی این گسکت

برخلاف واشرهای تخت، گسکت اسپیرال وند از یک ساختار چندلایه تشکیل شده است. نوار فلزی و گرافیت به‌صورت متناوب پیچیده می‌شوند تا یک عنصر آب‌بندی با قابلیت فشرده‌شدن و بازیابی مناسب ایجاد شود.

زمانی که پیچ‌های اتصال فلنج بسته می‌شوند، گرافیت تحت فشار قرار گرفته و به پر کردن ناهمواری‌های بسیار ریز سطح کمک می‌کند. هم‌زمان نوار فلزی از فروپاشی ساختار جلوگیری کرده و پایداری مکانیکی گسکت را افزایش می‌دهد.

این ویژگی در اتصالات Class 600 که معمولاً در سرویس‌های صنعتی سنگین‌تری استفاده می‌شوند، اهمیت زیادی دارد.

نقش گرافیت در جلوگیری از نشتی

گرافیت انعطاف‌پذیر تنها یک ماده پرکننده ساده نیست؛ بخش مهمی از عملکرد آب‌بندی گسکت به این لایه وابسته است.

Flexible Graphite می‌تواند تحت نیروی فشاری خود را با سطح فلنج تطبیق دهد و مسیرهای میکروسکوپی احتمالی عبور سیال را کاهش دهد.

از ویژگی‌های مهم آن می‌توان به انعطاف مناسب، عملکرد مطلوب در بسیاری از سرویس‌های دمای بالا و سازگاری با طیف وسیعی از کاربردهای صنعتی اشاره کرد.

البته انتخاب گرافیت باید با توجه به نوع سیال و محدوده واقعی دمای سیستم انجام شود.

انتخاب استیل 304 یا 316L

انتخاب جنس Winding یکی از مراحل مهم سفارش گسکت کلاس 600 است.

استنلس استیل 304 برای بسیاری از خطوط عمومی صنعتی و محیط‌هایی با خوردگی متوسط قابل استفاده است.

در مقابل، استنلس استیل 316L به دلیل وجود مولیبدن و مقاومت خوردگی بالاتر، در بسیاری از سرویس‌های شیمیایی و محیط‌های خورنده انتخاب مناسب‌تری محسوب می‌شود.

بنابراین انتخاب 316L صرفاً به دلیل بالاتر بودن گرید انجام نمی‌شود؛ سازگاری متریال با سیال واقعی خط معیار اصلی است.

اهمیت Inner Ring در کلاس 600

در گسکت‌های مورد استفاده برای سرویس‌های سنگین، رینگ داخلی یا Inner Ring اهمیت ویژه‌ای دارد.

این قطعه در سمت داخلی Spiral قرار می‌گیرد و می‌تواند به محافظت از لایه مارپیچی در برابر تغییر شکل به سمت داخل خط کمک کند.

همچنین Inner Ring باعث می‌شود بخش داخلی گسکت ساختار کنترل‌شده‌تری داشته باشد و در بسیاری از طراحی‌ها از تماس مستقیم لبه Winding با جریان سیال جلوگیری می‌کند.

جنس رینگ داخلی نیز باید متناسب با سیال انتخاب شود و نمی‌توان صرفاً براساس جنس رینگ خارجی درباره آن تصمیم گرفت.

Centering Ring چه وظیفه‌ای دارد؟

رینگ خارجی یا Centering Ring برای قرارگیری صحیح گسکت در مجموعه فلنج استفاده می‌شود.

این رینگ کمک می‌کند بخش اصلی آب‌بندی در موقعیت مناسب قرار گیرد و هنگام مونتاژ از مرکز اتصال خارج نشود.

وجود رینگ خارجی همچنین نصب گسکت را ساده‌تر کرده و به کنترل میزان فشرده‌شدن بخش Spiral کمک می‌کند.

چرا کلاس 600 برای خطوط پرفشار اهمیت دارد؟

عبارت Class 600 یک رده فشار-دما برای مجموعه فلنجی است و نباید آن را مستقیماً معادل 600 PSI دانست.

مقدار فشار قابل تحمل یک اتصال Class 600 به عواملی مانند:

متریال فلنج، دمای سرویس، استاندارد طراحی و مشخصات تجهیزات بستگی دارد.

بنابراین انتخاب گسکت تنها با دانستن فشار کاری انجام نمی‌شود؛ بلکه کلاس فلنج، دما و متریال مجموعه نیز باید مشخص باشند.

تطابق گسکت با فلنج

یکی از اشتباهات رایج هنگام سفارش، اعلام تنها سایز گسکت است.

برای مثال عبارت:

گسکت 4 اینچ

اطلاعات کافی برای انتخاب صنعتی محصول نیست.

مشخصات دقیق‌تر باید به شکل زیر باشد:

Spiral Wound Gasket – 4" – Class 600 – SS316L/Graphite

زیرا یک گسکت 4 اینچ کلاس 600 با محصولی در همان سایز اما کلاس 150 یا 300 الزاماً مشخصات ابعادی یکسانی ندارد.

استاندارد ASME B16.20

گسکت‌های Spiral Wound مورد استفاده در اتصالات فلنجی ASME معمولاً مطابق الزامات ASME B16.20 انتخاب می‌شوند.

این استاندارد یکی از مراجع اصلی برای گسکت‌های فلزی و نیمه‌فلزی است.

برای خرید پروژه‌ای، تطابق موارد زیر اهمیت دارد:

قطر اسمی

کلاس فشاری

نوع گسکت

متریال

ابعاد

مارکینگ

و الزامات Piping Specification پروژه.

استفاده با فلنج Raised Face

یکی از کاربردهای متداول گسکت اسپیرال وند Class 600 در اتصالات Raised Face (RF) است.

بخش اصلی گسکت روی سطح Raised Face قرار گرفته و با بسته شدن Stud Boltها تحت Compression قرار می‌گیرد.

در این اتصال، هم‌راستایی دو فلنج و مرکز بودن گسکت اهمیت زیادی دارد. نصب خارج از مرکز می‌تواند باعث توزیع نامناسب فشار روی سطح گسکت شود.

گسکت کلاس 600 برای فلنج گلودار

فلنج Weld Neck Class 600 در بسیاری از خطوط فرایندی و پرفشار مورد استفاده قرار می‌گیرد.

برای آب‌بندی این اتصال می‌توان از گسکت Spiral Wound متناسب با مشخصات فلنج استفاده کرد.

به دلیل کاربرد Weld Neck در سرویس‌های حساس، مشخصات گسکت نیز باید دقیقاً مطابق کلاس پایپینگ پروژه انتخاب شود.

آب‌بندی شیرآلات صنعتی Class 600

محل اتصال شیرآلات فلنجی به خط یکی دیگر از نقاط مهم مصرف گسکت اسپیرال وند است.

این گسکت متناسب با مشخصات اتصال می‌تواند برای تجهیزاتی مانند:

Gate Valve

Globe Valve

Ball Valve

Check Valve

و Strainer

با فلنج Class 600 استفاده شود.

در این کاربرد باید مشخصات فلنج شیر و فلنج خط از نظر سایز، Class و Facing با یکدیگر تطابق داشته باشند.

کاربرد در پالایشگاه‌ها

در واحدهای پالایشگاهی، گسکت‌ها با سیالات و شرایط عملیاتی بسیار متفاوتی مواجه می‌شوند.

خطوط هیدروکربنی، بخار، روغن و سرویس‌های فرایندی هرکدام ممکن است به ترکیب متریالی متفاوتی نیاز داشته باشند.

به همین دلیل در پروژه‌های پالایشگاهی انتخاب گسکت باید بر مبنای Piping Material Specification انجام شود و تنها عبارت Class 600 برای تعیین محصول کافی نیست.

استفاده در مجتمع‌های پتروشیمی

در صنایع پتروشیمی، مقاومت شیمیایی Winding و Inner Ring اهمیت زیادی دارد.

برای بسیاری از سرویس‌ها SS316L و Graphite مورد استفاده قرار می‌گیرند، اما سازگاری آن‌ها باید با ماده شیمیایی موجود در خط بررسی شود.

در سیالات خاص ممکن است نیاز به آلیاژ یا Filler متفاوت وجود داشته باشد.

عملکرد در خطوط بخار

ساختار استیل و گرافیت باعث شده Spiral Wound Gasket در بسیاری از سیستم‌های بخار صنعتی کاربرد داشته باشد.

در انتخاب گسکت برای Steam Service، علاوه بر Class 600 باید:

دمای بخار

فشار بخار

کیفیت گرافیت

شرایط اکسیداسیون

متریال Winding

و مشخصات فلنج

بررسی شوند.

کاربرد در نیروگاه‌ها

اتصالات فلنجی در نیروگاه‌ها ممکن است تحت سیکل‌های حرارتی و تغییرات شرایط کاری قرار گیرند.

گسکت اسپیرال وند متناسب با طراحی سیستم می‌تواند در بخش‌هایی مانند خطوط بخار، آب تحت فشار، پمپ‌ها، شیرآلات و تجهیزات فرایندی استفاده شود.

قابلیت فشرده‌شدن و بازیابی ساختار مارپیچی در چنین سرویس‌هایی از ویژگی‌های مهم این نوع گسکت است.

مزایای گسکت اسپیرال وند کلاس 600

این محصول در مقایسه با بسیاری از واشرهای ساده، ویژگی‌های مناسبی برای کاربردهای صنعتی دارد:

ساختار نیمه‌فلزی مقاوم برای سرویس‌های سنگین

آب‌بندی مناسب اتصالات فلنجی Class 600

امکان تولید با استیل 304، 316 و 316L

استفاده از گرافیت انعطاف‌پذیر برای بهبود Sealing

قابلیت استفاده در بسیاری از خطوط با دمای بالا

مقاومت مناسب در برابر تغییرات شرایط عملیاتی

امکان استفاده از Inner Ring برای محافظت بیشتر

Centering Ring جهت جانمایی صحیح

مناسب برای تجهیزات و خطوط فرایندی

کاربرد گسترده در پروژه‌های نفت، گاز و پتروشیمی

نصب صحیح؛ عامل تعیین‌کننده عملکرد

حتی گسکت باکیفیت نیز در صورت نصب نادرست ممکن است دچار نشتی شود.

قبل از مونتاژ باید سطح فلنج از هرگونه:

باقی‌مانده گسکت قبلی

رسوب

آلودگی

خوردگی شدید

خراش غیرمجاز

و آسیب مکانیکی

پاک و بررسی شود.

دو فلنج نیز باید بدون اعمال نیروی غیرطبیعی در راستای صحیح قرار گرفته باشند.

اهمیت نیروی پیچ‌ها در کلاس 600

برای عملکرد مناسب گسکت باید نیروی فشاری لازم توسط Stud Boltها ایجاد شود.

Bolt Load ناکافی می‌تواند باعث کاهش فشار تماس و افزایش احتمال نشتی شود.

از طرف دیگر، اعمال نیروی بیش از حد نیز می‌تواند باعث آسیب یا فشردگی نامناسب گسکت شود.

به همین دلیل مقدار Torque نباید به‌صورت حدسی تعیین شود و باید براساس روش مهندسی و دستورالعمل مونتاژ پروژه مشخص شود.

روش بستن پیچ‌های فلنج

در مونتاژ اتصالات فلنجی، پیچ‌ها معمولاً به‌صورت متقاطع و در چند مرحله سفت می‌شوند تا بار به شکل یکنواخت‌تری روی گسکت توزیع شود.

در اتصالات Class 600 اهمیت این موضوع بیشتر است؛ زیرا عدم یکنواختی Bolt Load می‌تواند باعث ایجاد نقاطی با فشار کم یا بیش از حد روی گسکت شود.

علت نشتی یک اتصال Class 600 چیست؟

در صورت مشاهده نشتی نباید بلافاصله خود گسکت را عامل اصلی دانست.

دلایل احتمالی عبارت‌اند از:

انتخاب سایز یا Class اشتباه

عدم تطابق متریال با سیال

نصب خارج از مرکز

آسیب سطح فلنج

هم‌راستا نبودن فلنج‌ها

اعمال Torque نامناسب

کاهش Bolt Load

استفاده از گسکت آسیب‌دیده

شرایط دما یا فشار خارج از طراحی

و مونتاژ غیراصولی.

بررسی کامل Flanged Joint برای تشخیص علت اصلی ضروری است.

تفاوت گسکت کلاس 600 با کلاس 300

کلاس بالاتر صرفاً به معنی ضخیم‌تر بودن یک واشر نیست.

گسکت‌های Class 300 و Class 600 براساس مشخصات فلنج‌های متناظر طراحی می‌شوند و ابعاد آن‌ها می‌تواند متفاوت باشد.

بنابراین حتی اگر هر دو گسکت 6 اینچ باشند، نباید بدون بررسی استاندارد به جای یکدیگر استفاده شوند.

انتخاب صحیح باید همیشه براساس NPS + Pressure Class + Facing + Material انجام شود.

سایزبندی گسکت اسپیرال وند کلاس 600

این محصول در سایزهای مختلف برای خطوط پایپینگ صنعتی قابل تأمین است، از جمله سایزهای متداول:

½، ¾، 1، 1¼، 1½، 2، 2½، 3، 4، 6، 8، 10 و 12 اینچ و سایزهای بالاتر متناسب با استاندارد و نیاز پروژه.

برای هر سایز باید ابعاد گسکت مخصوص Class 600 در نظر گرفته شود.

مشخصات موردنیاز برای سفارش

برای جلوگیری از اشتباه در تأمین، بهتر است هنگام استعلام اطلاعات زیر ارائه شود:

نکات کنترل کیفیت هنگام خرید

هنگام تحویل گسکت کلاس 600، بررسی ظاهری و مشخصات محصول اهمیت زیادی دارد.

مواردی مانند یکنواخت بودن Spiral، سالم بودن رینگ‌ها، عدم تاب‌خوردگی، صحیح بودن سایز و کلاس، نوع متریال، مارکینگ و مطابقت با مدارک سفارش باید کنترل شوند.

برای پروژه‌های حساس، مدارک فنی و الزامات کیفی پروژه نیز باید هنگام خرید مشخص شوند.

قیمت گسکت اسپیرال وند کلاس 600 تنها براساس سایز تعیین نمی‌شود. ترکیب متریال و ساختار محصول تأثیر مستقیم بر قیمت دارد.

مهم‌ترین عوامل تعیین‌کننده عبارت‌اند از سایز، جنس Winding، استفاده از SS304 یا SS316L، نوع Graphite Filler، جنس Inner Ring، ساختار رینگ خارجی، تعداد سفارش، استاندارد ساخت و مشخصات فنی پروژه.

به همین دلیل برای استعلام قیمت دقیق بهتر است مشخصات کامل گسکت ارائه شود تا محصول مناسب همان اتصال فلنجی پیشنهاد شود.

گسکت اسپیرال وند Class 600 برای چه کاری استفاده می‌شود؟

برای آب‌بندی اتصالات فلنجی متناظر با Class 600 در سیستم‌های پایپینگ و تجهیزات صنعتی استفاده می‌شود.

آیا Class 600 معادل 600 PSI است؟

خیر. Class 600 یک رده فشار-دما است و فشار مجاز واقعی به متریال و دمای سیستم بستگی دارد.

برای خطوط خورنده 304 انتخاب شود یا 316L؟

در بسیاری از محیط‌های خورنده 316L مقاومت بهتری دارد، اما انتخاب نهایی باید براساس نوع ماده شیمیایی و شرایط واقعی سرویس انجام شود.

چرا در بعضی گسکت‌های کلاس 600 از Inner Ring استفاده می‌شود؟

رینگ داخلی به محافظت از بخش داخلی Spiral، کنترل بهتر ساختار و کاهش احتمال تغییر شکل Winding به سمت داخل خط کمک می‌کند.

آیا گسکت کلاس 300 را می‌توان برای فلنج کلاس 600 استفاده کرد؟

خیر. گسکت باید از نظر سایز، Class و مشخصات ابعادی با فلنج موردنظر تطابق داشته باشد.

آیا گسکت استیل و گرافیت برای بخار کاربرد دارد؟

بله، این ترکیب در بسیاری از خطوط بخار صنعتی استفاده می‌شود؛ با این حال فشار، دما و شرایط واقعی سرویس باید بررسی شوند.

گسکت اسپیرال وند را می‌توان پس از باز کردن فلنج دوباره نصب کرد؟

برای اتصالات صنعتی، استفاده مجدد توصیه نمی‌شود. پس از باز شدن اتصال بهتر است گسکت جدید با مشخصات صحیح نصب شود.

فروش گسکت اسپیرال وند کلاس 600

پترو صنعت پارس پاسارگاد تأمین‌کننده انواع واشر گسکت اسپیرال وند کلاس 600 برای پروژه‌های پایپینگ و تجهیزات صنعتی است. گسکت‌های استیل و گرافیت با Winding استنلس استیل 304، 316 و 316L و ساختارهای مختلف رینگ براساس مشخصات فنی پروژه قابل تأمین هستند.

انتخاب محصول متناسب با سایز فلنج، Pressure Class، نوع Facing، سیال، فشار، دما و متریال موردنیاز پروژه انجام می‌شود تا گسکت با شرایط واقعی خط سازگاری داشته باشد.

جمع‌بندی

واشر گسکت اسپیرال وند کلاس 600 استیل و گرافیت برای آب‌بندی اتصالات فلنجی در بسیاری از خطوط صنعتی پرفشار و سرویس‌های فرایندی سنگین طراحی شده است. ساختار مارپیچی فلز و گرافیت، مقاومت مکانیکی را با قابلیت آب‌بندی و انعطاف مناسب ترکیب می‌کند.

برای خرید این محصول، تنها سایز کافی نیست و باید Class 600، متریال 304 یا 316L، نوع گرافیت، Inner Ring، نوع فلنج، فشار، دما و سیال نیز مشخص شوند. انتخاب صحیح و نصب اصولی، دو عامل اصلی برای دستیابی به یک اتصال فلنجی ایمن و پایدار هستند.
