واشر گسکت اسپیرال وند کلاس 300 یکی از گسکت‌های نیمه‌فلزی پرکاربرد در سیستم‌های پایپینگ صنعتی است که برای آب‌بندی اتصالات فلنجی Class 300 و جلوگیری از نشتی سیالات تحت فشار و دمای کاری متناسب استفاده می‌شود. این گسکت معمولاً از پیچش متناوب نوار استنلس استیل و فیلر گرافیت انعطاف‌پذیر ساخته می‌شود و ترکیب استحکام فلز با قابلیت آب‌بندی گرافیت، آن را برای بسیاری از سرویس‌های صنعتی مناسب می‌کند.

گسکت اسپیرال وند Class 300 در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی، خطوط بخار، تجهیزات فرایندی، شیرآلات و پمپ‌های فلنجی کاربرد گسترده‌ای دارد. برای انتخاب صحیح باید سایز، کلاس فلنج، نوع سطح فلنج، متریال Winding، نوع Filler، رینگ داخلی و شرایط واقعی سرویس بررسی شوند.

مشخصات فنی گسکت اسپیرال وند کلاس 300

مشخصات	توضیحات
نوع محصول	واشر گسکت اسپیرال وند
نام انگلیسی	Spiral Wound Gasket
کلاس	Class 300
ساختار	نیمه‌فلزی / Semi-Metallic
متریال Winding	SS304 / SS316 / SS316L
فیلر	Flexible Graphite
رینگ داخلی	براساس مدل و سفارش
رینگ خارجی	براساس مدل
نوع فلنج متداول	Raised Face براساس طراحی
استاندارد رایج	ASME B16.20
سایزبندی	متناسب با فلنج Class 300
کاربرد	آب‌بندی اتصالات فلنجی صنعتی

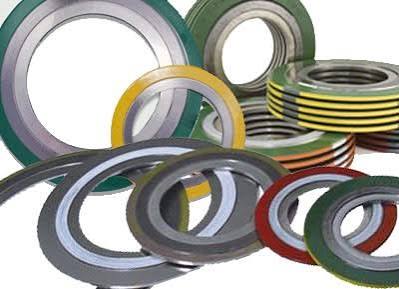

گسکت اسپیرال وند کلاس 300 چیست؟

Spiral Wound Gasket Class 300 یک گسکت تخصصی برای اتصالات فلنجی مربوط به کلاس 300 است. قسمت اصلی آن از نوار فلزی و ماده پرکننده نرم تشکیل می‌شود که به‌صورت مارپیچی و متناوب روی یکدیگر پیچیده شده‌اند.

هنگام سفت شدن پیچ‌های فلنج، گسکت تحت نیروی فشاری قرار گرفته و فیلر نرم به تطبیق با ناهمواری‌های بسیار کوچک سطح فلنج کمک می‌کند. بخش فلزی نیز استحکام و خاصیت ارتجاعی لازم را برای حفظ ساختار گسکت فراهم می‌کند.

این ترکیب باعث می‌شود Spiral Wound Gasket برای بسیاری از سیستم‌هایی که پایداری آب‌بندی در فشار و دمای صنعتی اهمیت دارد، انتخاب مناسبی باشد.

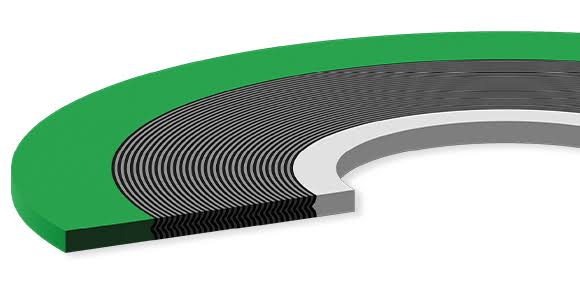

ساختار استیل و گرافیت

یکی از متداول‌ترین ترکیبات برای گسکت اسپیرال وند صنعتی شامل:

Stainless Steel Metallic Winding

و

Flexible Graphite Filler

است.

نوار استنلس استیل مقاومت مکانیکی و ساختاری ایجاد می‌کند و گرافیت نقش مهمی در آب‌بندی اتصال دارد.

استیل مورد استفاده می‌تواند بسته به شرایط پروژه از گریدهای مختلف انتخاب شود، از جمله:

SS304

SS316

SS316L

گسکت اسپیرال وند SS304 و گرافیت

در مدل SS304 + Graphite نوار فلزی از استنلس استیل 304 ساخته می‌شود.

این گرید برای بسیاری از سرویس‌های عمومی صنعتی مقاومت خوردگی مناسبی دارد و متناسب با شرایط سیستم می‌تواند در:

خطوط آب

بخار

روغن

گاز

تأسیسات صنعتی

سیستم‌های Utility

تجهیزات فرایندی

و بسیاری از سیالات سازگار

استفاده شود.

گسکت اسپیرال وند SS316L و گرافیت

در شرایطی که مقاومت خوردگی بیشتری موردنیاز باشد، استفاده از SS316L + Graphite گزینه مهمی محسوب می‌شود.

وجود مولیبدن در خانواده استنلس استیل 316 باعث بهبود مقاومت آن در بسیاری از محیط‌های خورنده نسبت به 304 می‌شود.

گسکت 316L و گرافیت متناسب با شرایط سرویس در:

صنایع نفت و گاز

پتروشیمی

پالایشگاه

صنایع شیمیایی

خطوط بخار

تجهیزات فرایندی

و سیستم‌های دارای سیالات خورنده سازگار

کاربرد دارد.

تفاوت گسکت SS304 و SS316L

ویژگی	SS304	SS316L
مقاومت خوردگی عمومی	مناسب	بالاتر
مولیبدن	ندارد	دارد
کاربرد عمومی صنعتی	گسترده	گسترده
محیط‌های خورنده	محدودتر	مناسب‌تر
صنایع شیمیایی	براساس نوع سیال	کاربرد بیشتر
قیمت	معمولاً اقتصادی‌تر	معمولاً بالاتر

انتخاب گرید استنلس استیل باید براساس نوع سیال، فشار، دما و میزان خورندگی سرویس انجام شود.

فیلر گرافیت در گسکت کلاس 300

Flexible Graphite یکی از متداول‌ترین فیلرهای مورد استفاده در گسکت اسپیرال وند است.

از ویژگی‌های مهم گرافیت می‌توان به موارد زیر اشاره کرد:

انعطاف‌پذیری مناسب

تطبیق مناسب با سطح فلنج

عملکرد مطلوب در بسیاری از دماهای صنعتی

مقاومت مناسب در بسیاری از سیالات

قابلیت آب‌بندی مناسب تحت Compression صحیح

اشاره کرد.

شرایط واقعی دما، فشار و محیط سرویس باید قبل از انتخاب گرافیت بررسی شوند.

رینگ داخلی گسکت اسپیرال وند

Inner Ring در داخل قسمت مارپیچی گسکت قرار می‌گیرد.

رینگ داخلی می‌تواند به:

حمایت از بخش داخلی Winding

کاهش احتمال تغییر شکل به سمت داخل خط

کنترل بهتر ساختار گسکت

کاهش تماس مستقیم لبه داخلی Winding با جریان

و افزایش پایداری مجموعه

کمک کند.

در بسیاری از کاربردهای صنعتی، وجود Inner Ring اهمیت ویژه‌ای دارد.

رینگ خارجی یا Centering Ring

Outer Ring در قسمت بیرونی گسکت قرار گرفته و معمولاً نقش Centering Ring را بر عهده دارد.

وظایف این بخش شامل:

مرکز کردن گسکت بین فلنج‌ها

قرارگیری صحیح گسکت

تسهیل عملیات نصب

کمک به کنترل میزان Compression

است.

این رینگ در بسیاری از گسکت‌های مورد استفاده برای Raised Face Flange دیده می‌شود.

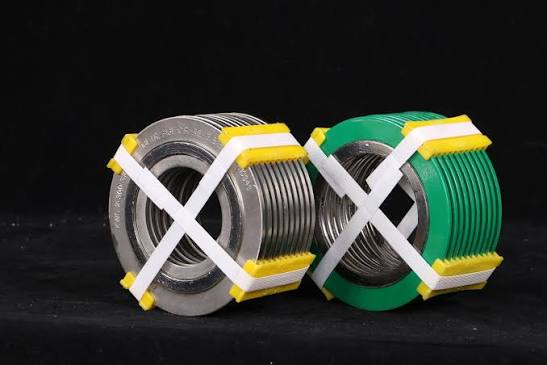

گسکت با رینگ داخلی و خارجی

یکی از ساختارهای کامل و پرکاربرد شامل:

Inner Ring + Spiral Winding + Outer Ring

است.

این طراحی به‌خصوص در بسیاری از اتصالات فلنجی خطوط صنعتی تحت شرایط کاری سنگین مورد استفاده قرار می‌گیرد.

استاندارد ASME B16.20

از استانداردهای اصلی مرتبط با Spiral Wound Gasket، استاندارد ASME B16.20 است.

این استاندارد الزامات مربوط به گسکت‌های فلزی و نیمه‌فلزی مورد استفاده با فلنج‌های صنعتی را پوشش می‌دهد.

در خرید پروژه‌ای باید گسکت از نظر:

سایز

Class

ابعاد

ساختار

متریال

با مشخصات فنی فلنج و پروژه تطبیق داده شود.

گسکت کلاس 300 و فلنج ASME B16.5

در بسیاری از خطوط صنعتی، فلنج‌های کلاس 300 براساس ASME B16.5 مورد استفاده قرار می‌گیرند.

گسکت متناظر باید براساس:

NPS

Class 300

Flange Facing

انتخاب شود.

بنابراین هنگام سفارش فقط گفتن «گسکت 4 اینچ» کافی نیست و باید کلاس نیز مشخص شود.

برای مثال:

گسکت اسپیرال وند 4 اینچ Class 300

تفاوت گسکت کلاس 150 و 300

یکی از نکات مهم در خرید این محصولات، تفاوت گسکت‌های Class 150 و Class 300 است.

هر دو ممکن است سایز اسمی مشابه داشته باشند، اما مشخصات ابعادی آن‌ها براساس کلاس فلنج تعیین می‌شود.

بنابراین:

گسکت Class 150 → برای فلنج Class 150

گسکت Class 300 → برای فلنج Class 300

استفاده از گسکت کلاس متفاوت بدون بررسی ابعادی و مهندسی صحیح نیست.

آیا Class 300 یعنی فشار 300 PSI؟

خیر. عبارت Class 300 به معنای فشار کاری ثابت 300 PSI نیست.

کلاس فلنج و گسکت بخشی از سیستم Pressure-Temperature Rating است و فشار مجاز واقعی به عواملی مانند:

متریال فلنج

دمای کاری

استاندارد طراحی

و شرایط سرویس

بستگی دارد.

بنابراین نباید Class 300 را مستقیماً معادل 300 PSI در نظر گرفت.

کاربرد در Raised Face Flange

یکی از کاربردهای متداول گسکت اسپیرال وند کلاس 300، نصب میان فلنج‌های Raised Face یا RF است.

گسکت در قسمت آب‌بندی فلنج قرار می‌گیرد و با اعمال نیروی پیچ‌ها فشرده می‌شود.

در این اتصال باید:

سایز گسکت

Class

قطر داخلی

قطر خارجی

نوع رینگ

و متریال

با فلنج تطابق داشته باشند.

کاربرد با Weld Neck Flange

فلنج گلودار یا Weld Neck Flange یکی از فلنج‌های مهم در خطوط صنعتی است.

برای Weld Neck Class 300 باید گسکت متناسب با سایز، کلاس و Facing همان فلنج انتخاب شود.

در خطوط فشار و دمای بالاتر، انتخاب صحیح گسکت نقش مهمی در قابلیت اطمینان Flanged Joint دارد.

کاربرد با Slip On Flange

در فلنج‌های Slip On نیز در صورت تطابق طراحی، گسکت متناسب میان دو سطح فلنج قرار می‌گیرد.

Class گسکت باید با فلنج‌ها یکسان باشد و مشخصات اتصال به‌صورت کامل بررسی شود.

کاربرد در شیرآلات فلنجی

گسکت Spiral Wound Class 300 می‌تواند برای آب‌بندی اتصال انواع شیرآلات فلنجی استفاده شود، از جمله:

Gate Valve

Globe Valve

Ball Valve

Check Valve

Strainer

و سایر شیرآلات دارای فلنج Class 300.

گسکت باید با سایز و کلاس فلنج ورودی و خروجی شیر کاملاً تطابق داشته باشد.

کاربرد در پمپ‌ها

در اتصالات فلنجی پمپ‌های صنعتی از گسکت مناسب برای جلوگیری از نشتی در محل اتصال پایپینگ استفاده می‌شود.

گسکت باید متناسب با:

نوع سیال

فشار

دما

کلاس فلنج

و مشخصات تجهیز

انتخاب شود.

کاربرد در مبدل‌های حرارتی

در Heat Exchanger و تجهیزات فرایندی مختلف نیز گسکت‌های صنعتی در اتصالات فلنجی کاربرد دارند.

در این تجهیزات تغییرات حرارتی و فشار می‌توانند قابل توجه باشند؛ بنابراین انتخاب متریال مناسب Winding و Filler اهمیت دارد.

کاربرد در صنایع نفت و گاز

گسکت اسپیرال وند Class 300 در خطوط مختلف صنایع نفت و گاز مورد استفاده قرار می‌گیرد، از جمله:

خطوط فرایندی

سیستم‌های Utility

شیرآلات

پمپ‌ها

تجهیزات فرایندی

خطوط انتقال سیالات

و اتصالات فلنجی صنعتی.

کاربرد در پتروشیمی و پالایشگاه

در پروژه‌های پتروشیمی و پالایشگاهی، انتخاب گسکت باید با Piping Specification پروژه هماهنگ باشد.

موارد مهم عبارت‌اند از:

Design Pressure

Design Temperature

Fluid

Flange Class

Flange Facing

Winding Material

Filler Material

Inner Ring Material

و الزامات پروژه.

کاربرد در خطوط بخار

گسکت استیل و گرافیت در بسیاری از خطوط بخار صنعتی کاربرد دارد.

در Steam Service باید مواردی مانند:

فشار بخار

دمای بخار

شرایط اکسیداسیون

متریال Winding

متریال Inner Ring

و شرایط اتصال فلنجی

بررسی شوند.

کاربرد در صنایع شیمیایی

برای خطوط مواد شیمیایی، مقاومت متریال گسکت در برابر سیال اهمیت بسیار زیادی دارد.

SS316L در بسیاری از محیط‌ها مقاومت خوردگی بالاتری نسبت به 304 دارد؛ اما هیچ گریدی برای تمام مواد شیمیایی مناسب نیست.

انتخاب باید براساس Chemical Compatibility انجام شود.

کاربرد در نیروگاه

گسکت اسپیرال وند Class 300 در تجهیزات و خطوط مختلف نیروگاهی می‌تواند برای آب‌بندی:

خطوط بخار

خطوط آب

شیرآلات

پمپ‌ها

تجهیزات فرایندی

و اتصالات فلنجی

متناسب با شرایط طراحی استفاده شود.

مزایای گسکت اسپیرال وند کلاس 300

مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:

آب‌بندی مناسب فلنج‌های Class 300

ساختار نیمه‌فلزی مقاوم

ترکیب استنلس استیل و گرافیت

مقاومت مناسب در شرایط فشار و دمای صنعتی

قابلیت انتخاب SS304 و SS316L

انعطاف‌پذیری مناسب فیلر گرافیت

قابلیت استفاده از Inner Ring

قابلیت استفاده از Outer Ring

تنوع سایزبندی

مناسب برای صنایع نفت، گاز و پتروشیمی

قابل استفاده در بسیاری از خطوط بخار و فرایندی

اهمیت Bolt Load

عملکرد صحیح گسکت به مقدار مناسب Bolt Load وابسته است.

هنگامی که Stud Boltها سفت می‌شوند، گسکت تحت Compression قرار گرفته و آب‌بندی ایجاد می‌شود.

اگر بار پیچ کمتر از حد لازم باشد، احتمال Leakage افزایش می‌یابد.

اگر بار بیش از حد باشد نیز ممکن است:

گسکت

پیچ‌ها

یا فلنج

دچار آسیب شوند.

الگوی صحیح سفت کردن پیچ‌ها

برای ایجاد فشار یکنواخت روی گسکت، پیچ‌های فلنج باید طبق روش اجرایی پروژه و معمولاً به‌صورت متقاطع و مرحله‌ای سفت شوند.

این روش به توزیع یکنواخت‌تر بار کمک می‌کند.

سفت کردن کامل پیچ‌های یک سمت و سپس رفتن به سمت دیگر می‌تواند باعث بارگذاری نامتقارن گسکت شود.

اهمیت سطح فلنج

کیفیت Face فلنج تأثیر مستقیمی بر عملکرد آب‌بندی دارد.

قبل از نصب باید سطح از نظر:

خوردگی

خراش عمیق

تاب‌داشتگی

رسوبات

باقی‌مانده گسکت قدیمی

روغن

و سایر آلودگی‌ها

بررسی شود.

آیا گسکت اسپیرال وند قابل استفاده مجدد است؟

به‌طور معمول استفاده مجدد از گسکت اسپیرال وند توصیه نمی‌شود.

گسکت پس از اولین نصب تحت فشار قرار گرفته و ممکن است دچار تغییر شکل دائمی شود.

پس از باز کردن فلنج، بهتر است از گسکت جدید با مشخصات صحیح استفاده شود.

دلایل نشتی گسکت

نشتی اتصال فلنجی می‌تواند دلایل مختلفی داشته باشد، از جمله:

انتخاب Class اشتباه

سایز نادرست

متریال نامناسب

آسیب سطح فلنج

عدم هم‌راستایی فلنج‌ها

Torque نامناسب

بارگذاری غیریکنواخت

آسیب گسکت هنگام نصب

استفاده مجدد از گسکت

فشار یا دمای خارج از محدوده طراحی

بنابراین در صورت نشتی باید کل مجموعه Flanged Joint بررسی شود.

تفاوت گسکت اسپیرال وند و گسکت تخت

Flat Gasket معمولاً از یک ماده نرم یا ورقی ساخته می‌شود.

در مقابل، Spiral Wound Gasket ترکیبی از لایه فلزی و Filler نرم است و در گروه گسکت‌های نیمه‌فلزی قرار می‌گیرد.

به همین دلیل در بسیاری از سیستم‌های صنعتی با شرایط کاری سنگین‌تر از گسکت اسپیرال وند استفاده می‌شود.

سایزبندی گسکت اسپیرال وند Class 300

گسکت‌های کلاس 300 در سایزهای مختلف متناسب با فلنج‌های صنعتی تولید می‌شوند.

سایزهای رایج می‌توانند شامل:

½ اینچ

¾ اینچ

1 اینچ

1¼ اینچ

1½ اینچ

2 اینچ

2½ اینچ

3 اینچ

4 اینچ

6 اینچ

8 اینچ

10 اینچ

12 اینچ

و سایزهای بالاتر باشند.

در زمان سفارش، سایز و Class 300 باید هم‌زمان اعلام شوند.

نکات مهم هنگام انتخاب گسکت

برای انتخاب صحیح گسکت کلاس 300 باید موارد زیر مشخص شوند:

سایز NPS یا DN

Class 300

نوع Flange Facing

متریال Winding

SS304 یا SS316L

نوع Filler

Inner Ring

Outer Ring

متریال رینگ داخلی

فشار کاری

دمای کاری

نوع سیال

استاندارد پروژه

و تعداد.

بررسی کیفیت گسکت

هنگام خرید بهتر است موارد زیر کنترل شوند:

یکنواختی Winding

کیفیت فیلر گرافیت

سالم بودن Inner Ring

سالم بودن Outer Ring

عدم تغییر شکل

سایز صحیح

Class 300

متریال Stainless Steel

ابعاد استاندارد

مارکینگ محصول

و مدارک فنی موردنیاز پروژه.

قیمت واشر گسکت اسپیرال وند کلاس 300

قیمت واشر گسکت اسپیرال وند کلاس 300 استیل و گرافیت براساس سایز، متریال و مشخصات ساخت تعیین می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

سایز گسکت

Class 300

متریال SS304، SS316 یا SS316L

نوع و کیفیت Graphite Filler

وجود Inner Ring

وجود Outer Ring

متریال رینگ داخلی

ابعاد و وزن گسکت

کیفیت ساخت

تعداد سفارش

و شرایط روز تأمین.

در مشخصات مشابه، مدل دارای Winding استنلس استیل 316L معمولاً قیمت بیشتری نسبت به مدل 304 دارد.

اطلاعات لازم برای استعلام قیمت

مشخصات	اطلاعات موردنیاز
محصول	Spiral Wound Gasket
کلاس	Class 300
سایز	مشخص شود
Winding	SS304 / SS316 / SS316L
Filler	Graphite
Inner Ring	دارد / ندارد
Outer Ring	دارد / ندارد
نوع فلنج	مشخص شود
دمای کاری	مشخص شود
نوع سیال	مشخص شود
تعداد	مشخص شود

پرسش‌های متداول

گسکت اسپیرال وند کلاس 300 چیست؟

یک گسکت نیمه‌فلزی برای آب‌بندی فلنج‌های صنعتی Class 300 است که معمولاً از نوار استنلس استیل و فیلر گرافیت ساخته می‌شود.

آیا Class 300 یعنی فشار 300 PSI؟

خیر. Class 300 یک رده فشاری-دمایی فلنج است و مستقیماً به معنای فشار کاری ثابت 300 PSI نیست.

تفاوت گسکت کلاس 150 و کلاس 300 چیست؟

هر کدام برای فلنج متناظر با همان Class طراحی می‌شوند و مشخصات ابعادی آن‌ها می‌تواند متفاوت باشد.

گسکت SS304 بهتر است یا SS316L؟

برای بسیاری از سرویس‌های عمومی SS304 مناسب است. SS316L در بسیاری از محیط‌های خورنده مقاومت بیشتری دارد.

Graphite چه وظیفه‌ای دارد؟

گرافیت فیلر نرم گسکت است و به تطبیق با سطح فلنج و ایجاد آب‌بندی کمک می‌کند.

Inner Ring چه کاربردی دارد؟

به حمایت از لبه داخلی Winding و کنترل بهتر ساختار گسکت کمک می‌کند.

Outer Ring چه کاربردی دارد؟

برای مرکز کردن گسکت بین فلنج‌ها و تسهیل نصب استفاده می‌شود.

آیا گسکت کلاس 300 را می‌توان روی فلنج کلاس 150 نصب کرد؟

خیر. گسکت باید از نظر سایز و Class دقیقاً با فلنج مورد استفاده هماهنگ باشد.

آیا گسکت اسپیرال وند قابل استفاده مجدد است؟

برای دستیابی به آب‌بندی مطمئن، استفاده مجدد از گسکت پس از باز شدن اتصال توصیه نمی‌شود.

آیا گسکت استیل و گرافیت برای بخار مناسب است؟

در بسیاری از خطوط بخار کاربرد دارد، اما فشار، دما، محیط سرویس و متریال دقیق باید بررسی شوند.

خرید گسکت اسپیرال وند کلاس 300

پترو صنعت پارس پاسارگاد انواع واشر گسکت اسپیرال وند کلاس 300 استیل و گرافیت را در سایزها و متریال‌های مختلف برای پروژه‌های پایپینگ صنعتی تأمین می‌کند.

مدل‌های دارای Winding استنلس استیل 304، 316 و 316L، فیلر گرافیت، رینگ داخلی و رینگ خارجی براساس مشخصات فنی پروژه قابل انتخاب و تأمین هستند.

این محصولات برای کاربرد در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی، خطوط بخار، شیرآلات فلنجی، پمپ‌ها، مبدل‌های حرارتی و تجهیزات فرایندی مورد استفاده قرار می‌گیرند.

جمع‌بندی

واشر گسکت اسپیرال وند کلاس 300 استیل و گرافیت یک گسکت نیمه‌فلزی تخصصی برای آب‌بندی مطمئن اتصالات فلنجی Class 300 است. ترکیب نوار استنلس استیل با فیلر گرافیت، استحکام مکانیکی مناسب را همراه با قابلیت آب‌بندی مطلوب در بسیاری از سرویس‌های صنعتی فراهم می‌کند.

برای انتخاب صحیح باید سایز، Class 300، نوع فلنج، متریال SS304 یا SS316L، نوع Graphite، رینگ داخلی و خارجی، فشار، دما و نوع سیال به‌صورت هم‌زمان بررسی شوند.

پترو صنعت پارس پاسارگاد انواع گسکت اسپیرال وند کلاس 300 را در سایزها و مشخصات مختلف متناسب با نیاز پروژه‌های صنعتی تأمین می‌کند.
