شیر توپی فلنج‌دار MARS سایز ۱٫۲۵ اینچ، پنوماتیکی

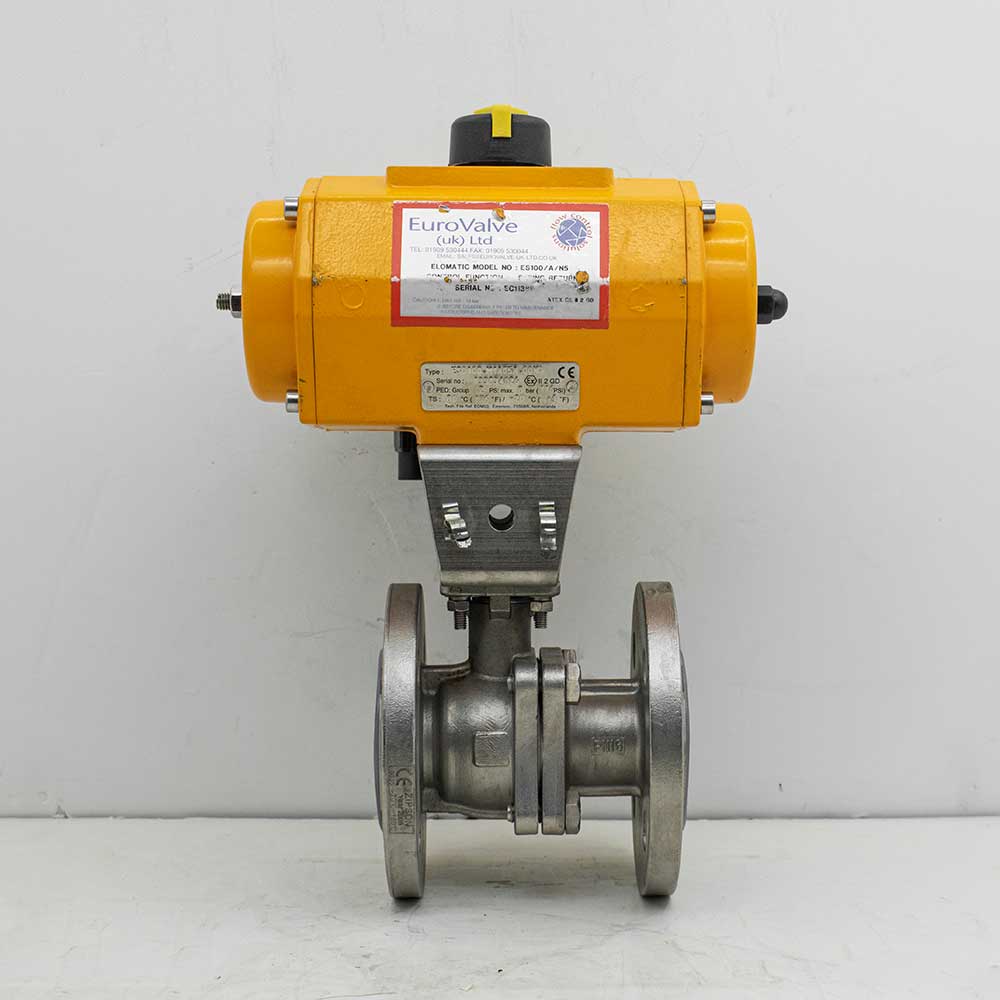

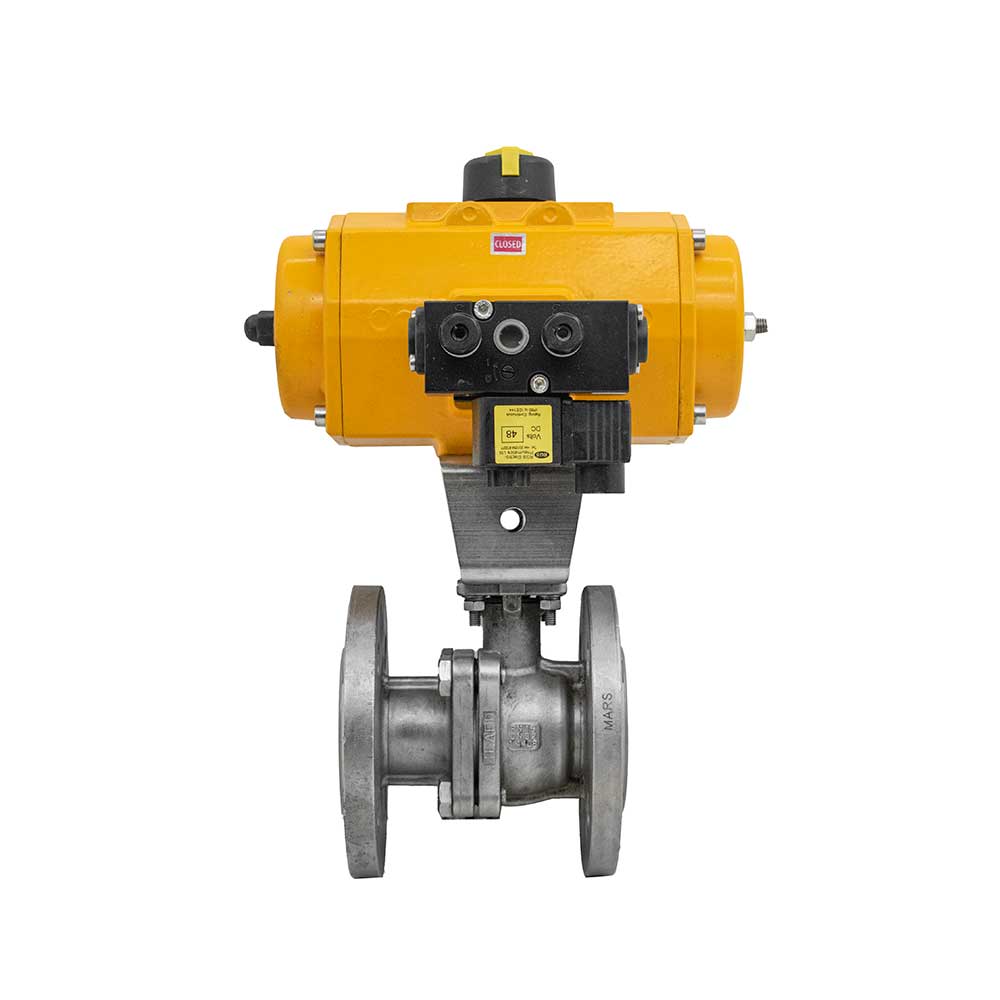

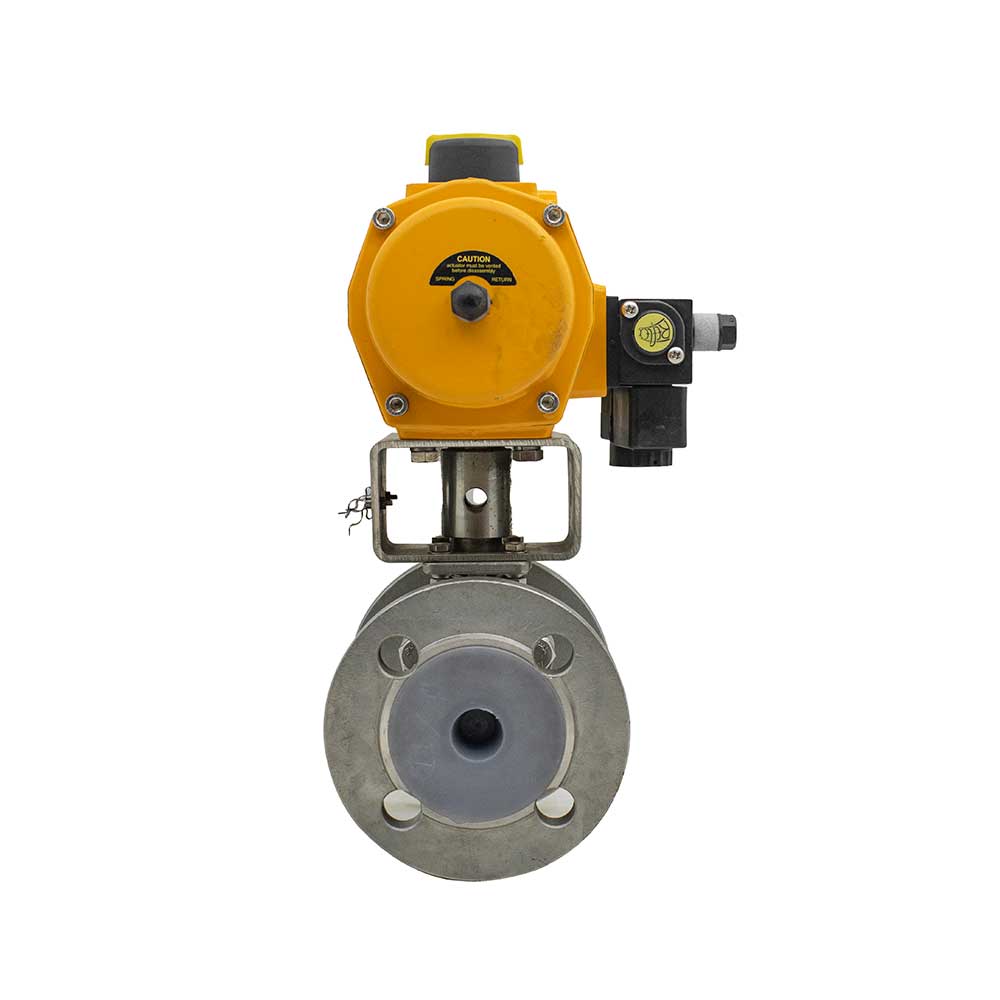

این مجموعه شامل شیر توپی فلنج‌دار MARS با سایز ۱٫۲۵ اینچ یا DN32 و عملگر پنوماتیکی EL-O-Matic ES100 است. حرکت ربع‌گرد محرک از طریق براکت و کوپلینگ به محور شیر منتقل می‌شود. وجود فرمان پنوماتیکی و شیر برقی، استفاده از مجموعه را در مدارهای قطع و وصل اتوماتیک امکان‌پذیر می‌کند.
مشخصات فنی
| برند بدنهٔ شیر | MARS |
|---|---|
| سایز اسمی | ۱¼ اینچ — DN32 |
| اتصال | فلنجی؛ ردهٔ فلنج PN16 |
| متریال بدنه | استیل |
| ساختار بدنه | دو‌تکه |
| برند عملگر | EL-O-Matic |

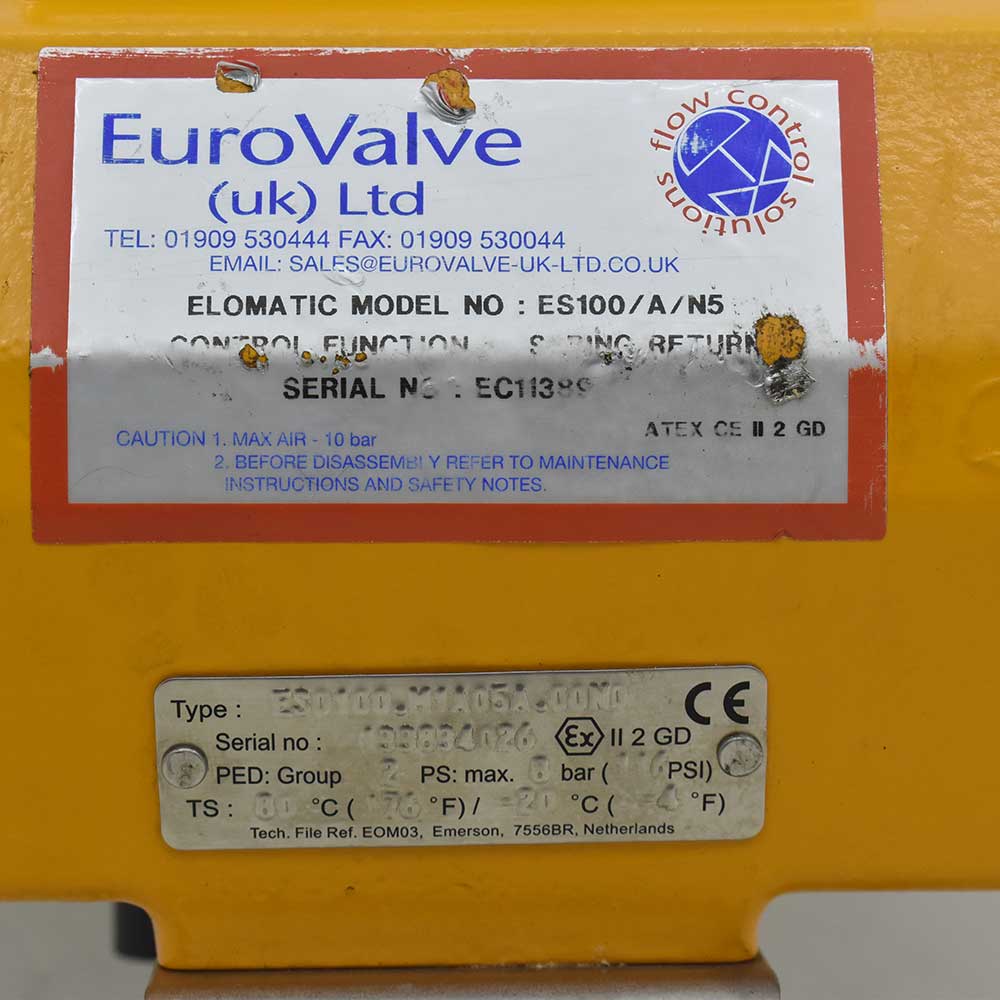

| مدل مجموعهٔ محرک | ES100/A/N5 |
| نوع فرمان | پنوماتیکی ربع‌گرد، فنربرگشتی |
| فشار مجاز عملگر | حداکثر ۸ بار؛ مستقل از فشار سیال |
| تجهیزات فرمان | شیر برقی و نشانگر وضعیت |
ساختار و نحوهٔ عملکرد
هوای فشرده، پیستون‌های عملگر را جابه‌جا می‌کند و مکانیزم دنده‌شانه‌ای و پینیون، این حرکت را به چرخش محور تبدیل می‌کند. در عملگر فنربرگشتی، انرژی فنر برای حرکت برگشت به کار می‌رود. وضعیت نهایی در قطع هوا باید با جهت مونتاژ، فنربندی و آرایش مدار کنترل هماهنگ شود؛ وجود فنر به‌تنهایی برای تعیین بازماندن یا بسته‌ماندن شیر کافی نیست.
کاربرد و نکات انتخاب
این مجموعه در خطوط فرایندی نیازمند فرمان از راه دور کاربرد دارد، مشروط به تطبیق جنس قطعات و فشار مجاز با سیال. برای عملکرد پایدار، فشار هوای موجود در محل نصب، گشتاور خروجی در انتهای کورس و گشتاور موردنیاز شیر کنترل می‌شوند. توانایی عملگر در چرخاندن شیر، جای بررسی فشار مجاز خود شیر را نمی‌گیرد.
متریال و اجزای آب‌بندی
متریال بدنه در گروه استیل معرفی می‌شود. برای سرویس خورنده، تعیین گرید دقیق بدنه و جنس نشیمن از مدارک متریال سفارش ضروری است. اطلاعات اتصال فلنجی، قطر عبور، طول نصب و نوع گسکت باید با خط موجود تطبیق داده شوند؛ هم‌اندازه‌بودن اسمی دو شیر، به معنی برابری تمام ابعاد آن‌ها نیست.
فشار، دما و شرایط بهره‌برداری
ردهٔ PN16 فلنج و فشار هوای عملگر، دو مشخصهٔ مستقل هستند. حداکثر ۸ بار برای مدار هوای عملگر است و نباید به فشار مجاز سیال داخل شیر تعمیم داده شود. فشار و دمای مجاز سیال با مشخصات بدنه، نشیمن و اتصالات تعیین می‌شود؛ دمای محیط عملگر نیز با دمای فرایندی سیال تفاوت دارد.
نصب و نگهداری
هوای ورودی باید با دستورالعمل عملگر از نظر رطوبت، آلودگی و فشار سازگار باشد. ولتاژ بوبین شیر برقی از مشخصات همان تجهیز انتخاب می‌شود و از رنگ بدنه یا سایز شیر قابل نتیجه‌گیری نیست. پیش از تعمیر، برق فرمان قطع، هوا تخلیه و انرژی ذخیره‌شدهٔ فنر مطابق دستورالعمل سازنده کنترل می‌شود.
پرسش‌های فنی متداول
آیا با قطع هوا، شیر حتماً بسته می‌شود؟
موقعیت ایمن باید از آرایش فنر، جهت نصب و مدار فرمان مشخص و در راه‌اندازی آزمایش شود.
برای شیر برقی چه مشخصاتی باید اعلام شود؟
ولتاژ و نوع تغذیه، اتصال هوا، آرایش فرمان و الزامات محیط نصب باید با سیستم کنترل هماهنگ باشند.
خرید، فروش، تأمین و لیست قیمت
برای خرید این مجموعه، سایز DN32، نوع اتصال فلنجی، شرایط سیال و نیاز مدار فرمان را اعلام کنید. فروش و تأمین همراه با بررسی فشار هوا، وضعیت ایمن و مشخصات شیر برقی انجام می‌شود. برای استعلام لیست قیمت و هماهنگی با مدار کنترل، با مشاوران شرکت تماس بگیرید.
