معرفی شیر توپی ARGUS FK76M هشت اینچ

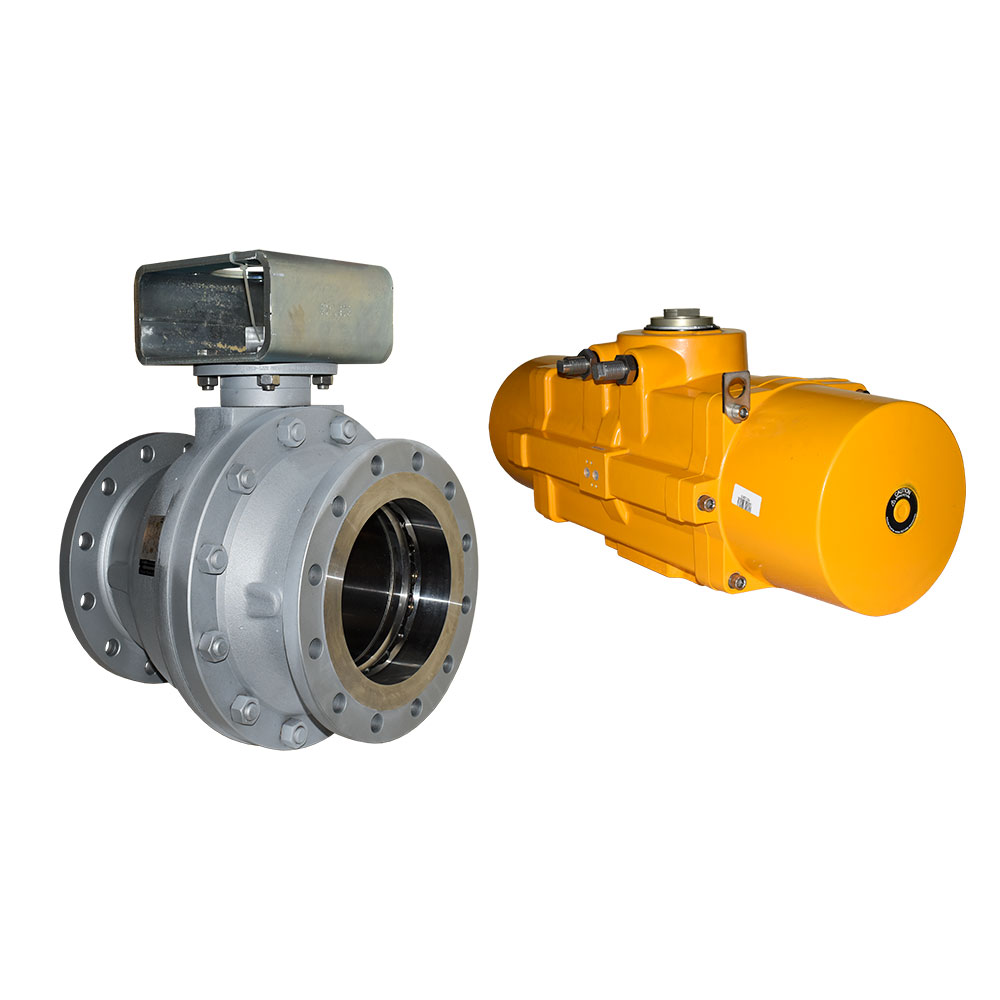

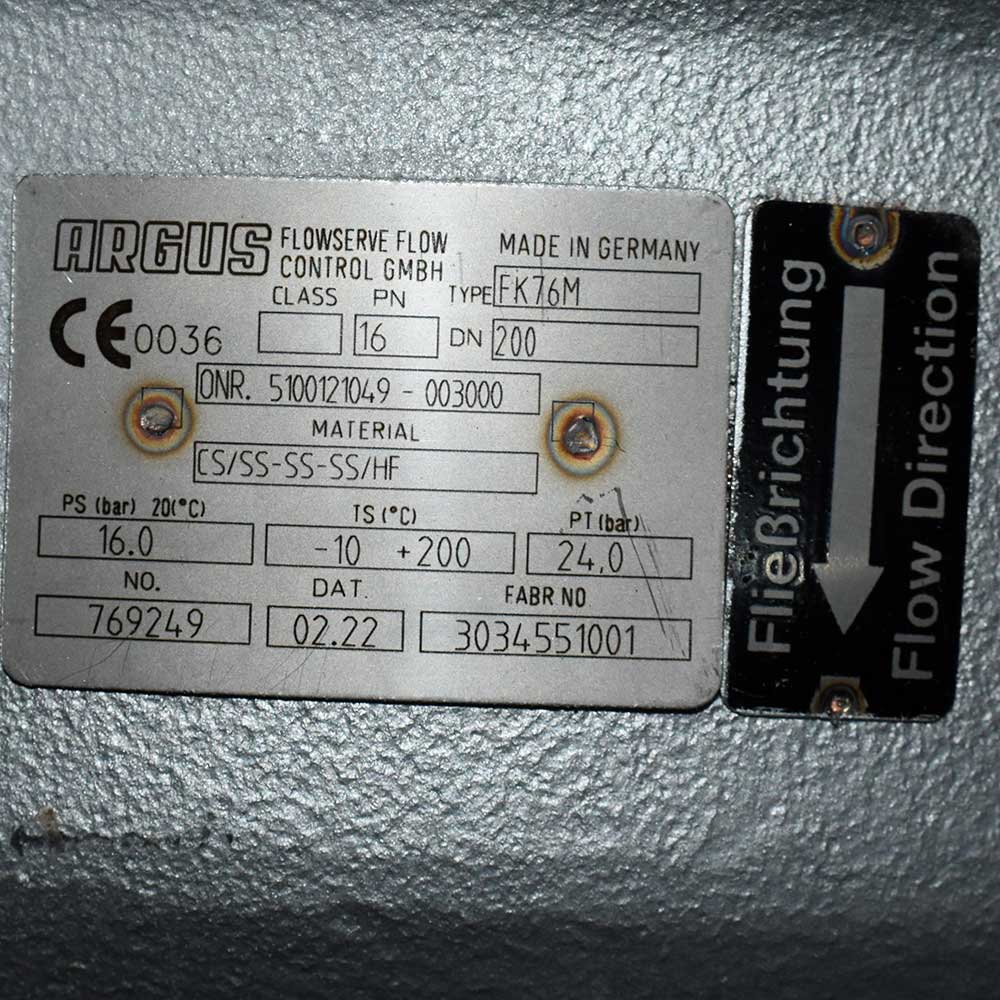

پلاک این شیر، برند ARGUS، مدل FK76M و اندازه DN200 را مشخص می‌کند. رده PN16، کد متریال CS/SS–SS/HF و مقادیر مستقل فشار و دما نیز روی همان پلاک درج شده‌اند. نمونه تصویری با یک عملگر پنوماتیکی F2500M معرفی می‌شود. در نمای اصلی، محرک کنار بدنه قرار دارد و اتصال کامل آن به استم نمایش داده نشده است؛ بنابراین وضعیت مونتاژ بخشی از مشخصات سفارش است.
مشخصات فنی پلاک شیر و محرک
| برند و مدل شیر | ARGUS، مدل FK76M مطابق پلاک |
|---|---|
| سایز و نوع اتصال | DN200، هشت اینچ، دو اتصال فلنجی |
| رده شیر | PN16؛ مقدار PS روی پلاک: 16.0 bar در 20°C |
| کد متریال روی پلاک | CS/SS–SS/HF؛ تعیین گرید دقیق و جنس سیت با مدارک انجام شود |

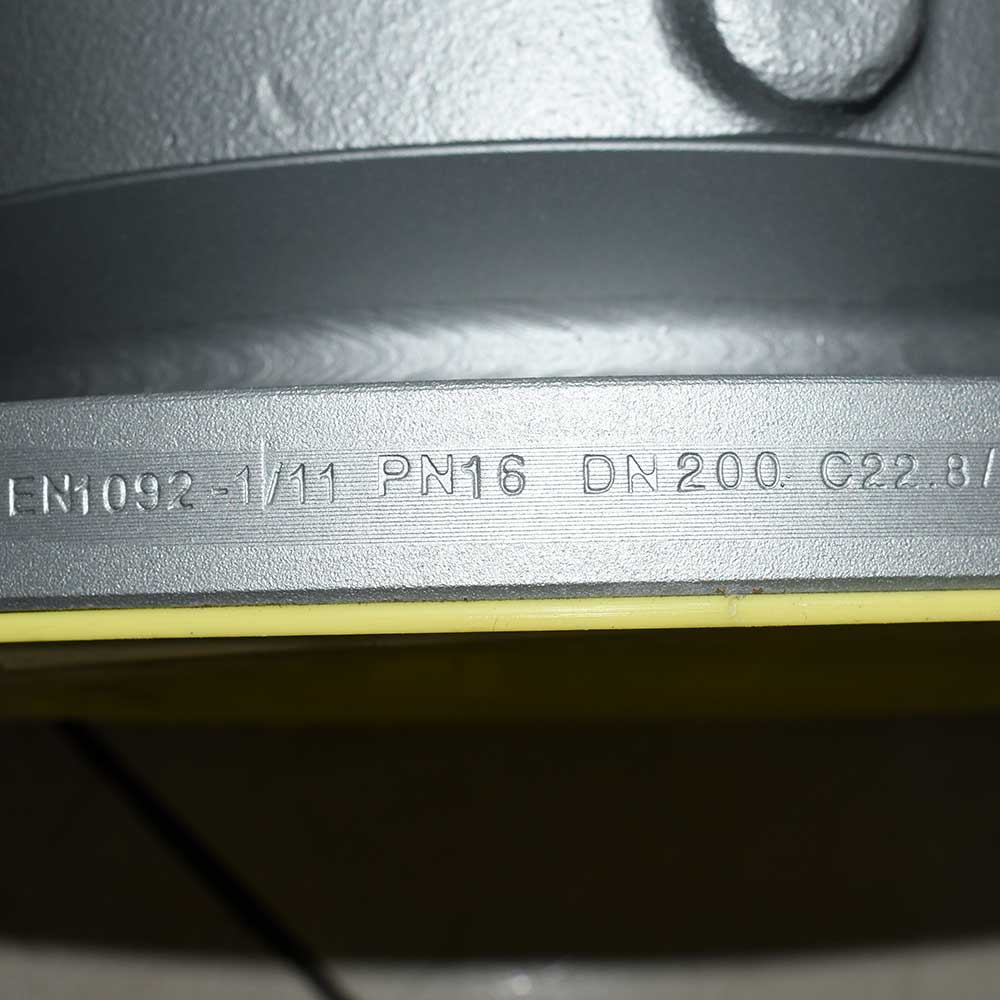

| نشان روی فلنج | PN16، DN200 و C22.8 |
| حدود TS پلاک شیر | −10 تا +200 درجه سلسیوس؛ همراه منحنی فشار و دما بررسی شود |
| فشار آزمون درج‌شده | PT: 24.0 bar؛ این مقدار فشار کاری نیست |

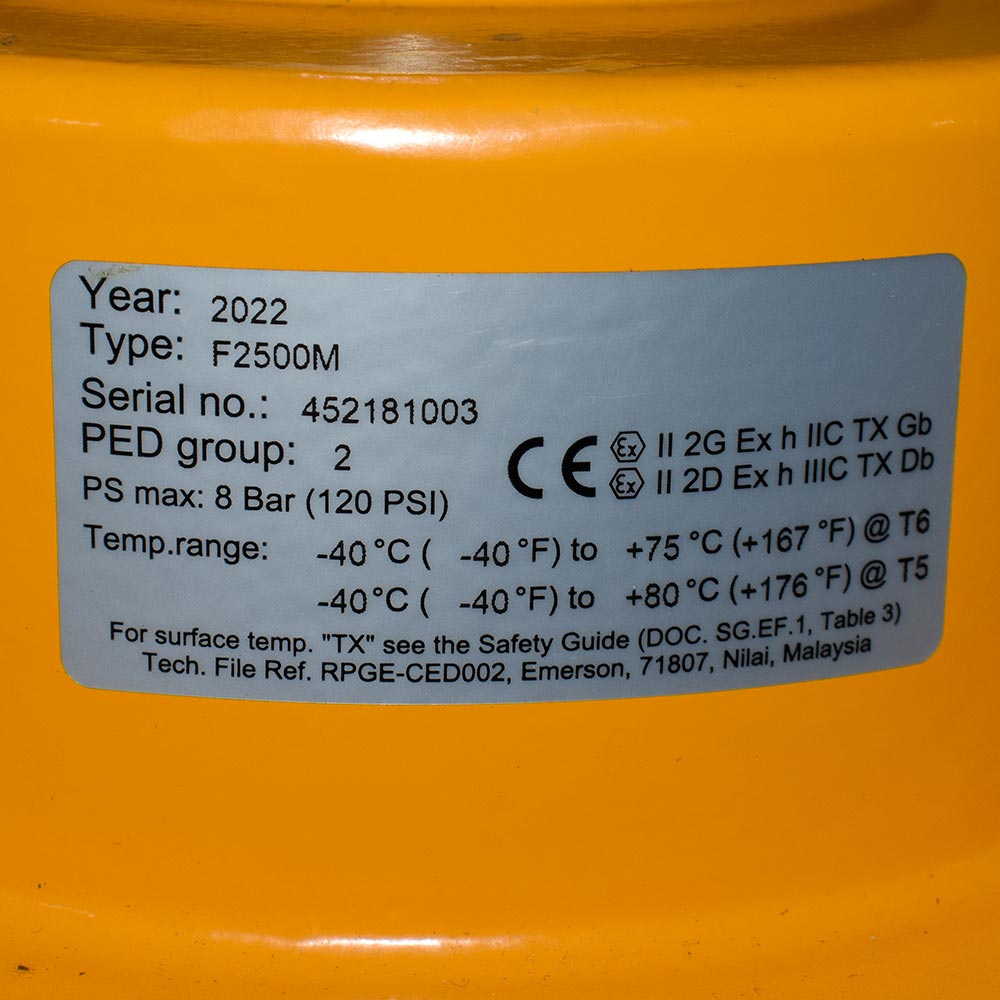

| مشخصات عملگر | F2500M، برچسب با نام Emerson؛ PS max: 8 bar |
| وضعیت مونتاژ در عکس | عملگر جدا از شیر؛ براکت و اتصال نهایی نیازمند کنترل |
| نشان ساخت شیر | MADE IN GERMANY روی پلاک شیر؛ به مبدأ عملگر تعمیم داده نمی‌شود |
فشار کاری، فشار آزمون و هوای عملگر
مقدار PS برابر ۱۶ بار در دمای ۲۰ درجه سلسیوس روی پلاک شیر درج شده است. مقدار PT برابر ۲۴ بار، نشان فشار آزمون است و نباید فشار کاری دائم معرفی شود. حد دمای TS از −10 تا +200 درجه سلسیوس درج شده، اما مجاز بودن یک فشار معین در سراسر این بازه باید با منحنی سازنده بررسی شود. پلاک F2500M نیز حداکثر فشار ۸ بار را برای عملگر بیان می‌کند؛ این عدد به مدار پنوماتیکی تعلق دارد.
تکمیل مجموعه و انتخاب متریال
برای آماده‌سازی مجموعه، ابعاد و استحکام براکت، اتصال استم و کوپلینگ، گشتاور موردنیاز و جهت حرکت باید کنترل شوند. آرایش فنر، وضعیت پس از قطع هوا و فرمان باز و بسته از روی کد کامل محرک و آزمون عملکرد تعیین می‌شوند. کد متریال روی پلاک شیر به‌صورت کامل حفظ شده است؛ جنس سیت از روی عنوان عمومی تجهیز یا رنگ بدنه حدس زده نمی‌شود. تجهیزات فرمان، نمایش وضعیت و مدارک همراه نیز باید در مشخصات سفارش تعریف شوند. گالری، نمای مجموعه و تصاویر پلاک عملگر، پلاک شیر و نشان فلنج را در اختیار قرار می‌دهد.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین ARGUS FK76M، سایز هشت اینچ، PN16، نوع سیال و شرایط واقعی خط را اعلام کنید. پترو صنعت پارس پاسارگاد وضعیت مونتاژ محرک F2500M و ملزومات راه‌اندازی را با نیاز پروژه بررسی می‌کند. برای دریافت لیست قیمت، نوع عملکرد هنگام قطع هوا، تجهیزات جانبی، تعداد و مدارک درخواستی را ارسال کنید؛ شرایط ارائه، موجودی و زمان تحویل پس از تطبیق همان ردیف تأیید می‌شود.
