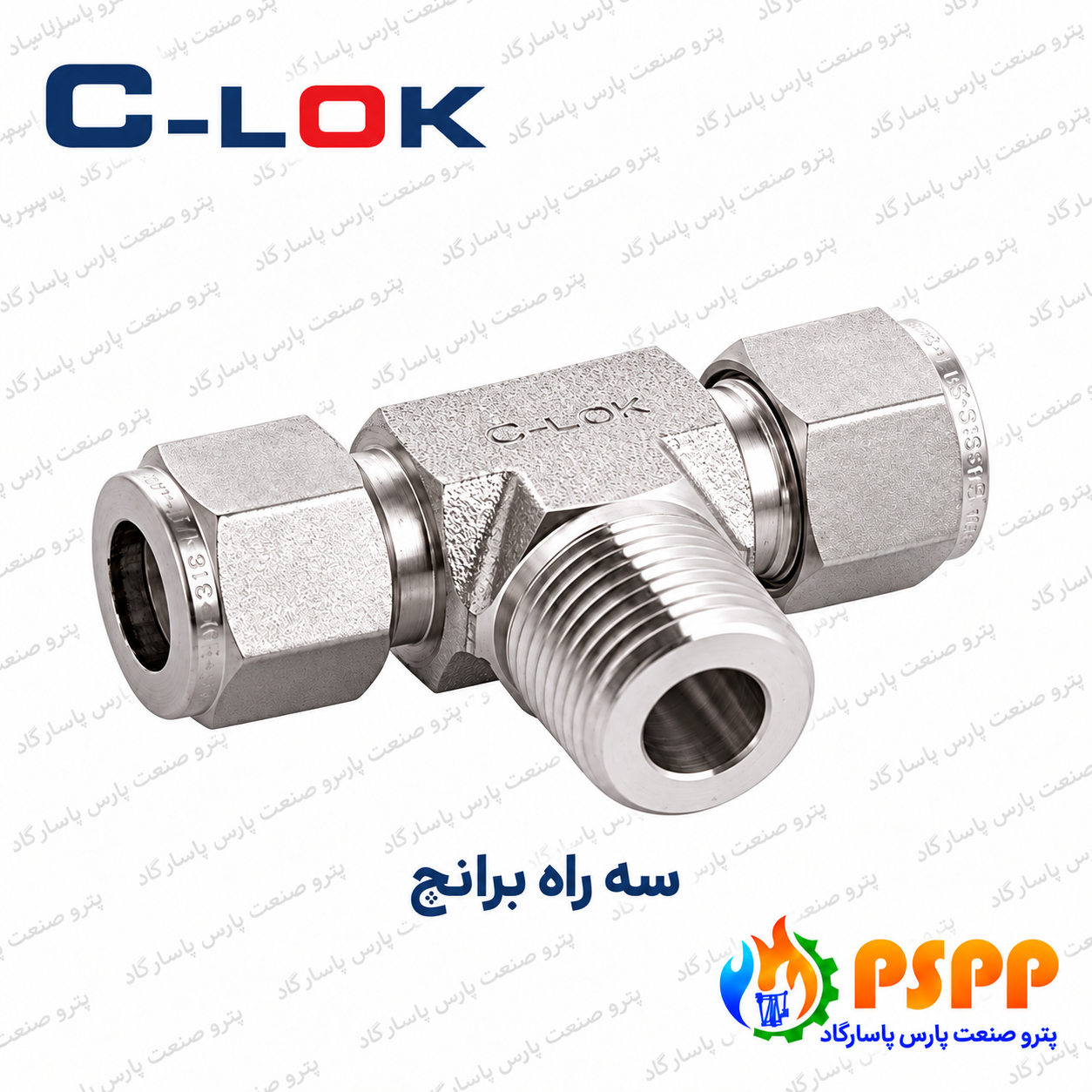

معرفی سه راه برانچ سیلوک (C-LOK)
سه‌راهی برانچ، اتصال رزوه‌ای مورد نیاز را روی شاخه جانبی مدار قرار می‌دهد. این آرایش برای جانمایی یک تجهیز یا مسیر فرعی در کنار مسیر اصلی تیوب بررسی می‌شود و با مدل ران قابل اشتباه است.
قطر دو سمت مسیر مستقیم و اندازه و استاندارد رزوه شاخه را جداگانه بنویسید. محل تجهیز متصل به شاخه، بار مکانیکی آن و فاصله از بدنه پنل باید در طراحی بررسی شود. وزن تجهیز نباید بدون ساپورت مناسب به اتصال و تیوب منتقل شود.
جدول مشخصات فنی و اطلاعات لازم برای سفارش
| نام محصول | سه راه برانچ |
|---|---|
| برند / گروه | سیلوک (C-LOK) |
| کارکرد | انشعاب‌گیری از مسیر تیوب به پورت نری روی شاخه |
| اطلاعات سفارش | قطر تیوب در مسیر مستقیم و رزوه نری دهانه انشعاب |
| نوع اتصال / سازگاری | مطابق کد، نقشه و سری محصول |
| متریال | مطابق مدارک همان کد و نیاز سرویس |
| فشار و دمای مجاز | مطابق جدول مدل در دمای کار؛ بدون تعمیم به همه سایزها |
| مدارک مورد نیاز | نقشه، مشخصات، ردیابی و مدارک توافق‌شده سفارش |
ساختار، مدل‌ها و تفاوت گزینه‌های سفارش
در بررسی سه راه برانچ، ابتدا کارکرد مورد نیاز یعنی «انشعاب‌گیری از مسیر تیوب به پورت نری روی شاخه» را با نقشه مدار تطبیق دهید. سپس قطر تیوب در مسیر مستقیم و رزوه نری دهانه انشعاب تعیین شوند. مشخص‌کردن این جزئیات، تفاوت میان انتخاب خانواده محصول و تعیین یک کد قابل سفارش را روشن می‌کند. نام عمومی قطعه برای سفارش نهایی کافی نیست و مدل انتخاب‌شده باید با اجزای طرف مقابل سازگار باشد.
تصویر این صفحه به شناسایی شکل و خانواده کمک می‌کند؛ ابعاد، مشخصات اتصال، تعداد اجزا و ظرفیت نهایی از کد و مدارک همان کالای پیشنهادی بررسی می‌شوند. در سفارش قطعه یدکی، کد تجهیز میزبان و وضعیت مجموعه فعلی نیز لازم است. چنانچه مدل جایگزین پیشنهاد شود، اختلاف‌های ابعادی و عملکردی باید پیش از خرید بررسی و تأیید شوند.
متریال و سازگاری با شرایط مصرف
جنس بدنه یا قطعه اصلی، تنها معیار انتخاب نیست. جنس اجزای در تماس با سیال، سطوح درگیر، آب‌بندها و قطعات مصرفی نیز متناسب با ساختمان محصول بررسی می‌شوند. برای مدارهای ابزار دقیق، نام استنلس استیل به‌تنهایی گرید دقیق، کیفیت ساخت یا قابلیت استفاده در هر محیط را مشخص نمی‌کند. گرید در درخواست و پیشنهاد فنی باید به صورت روشن درج شود.
برای محیط خورنده، سیال شیمیایی، رطوبت یا سرویس حساس، نوع سیال، غلظت، دمای کار و شرایط محیطی را اعلام کنید. در صورت نیاز به 316، 316L یا گرید دیگر، آن را با مدرک متریال همان محموله تطبیق دهید. الزامات پاکیزگی، تمیزکاری و بسته‌بندی ویژه نیز پیش از سفارش مشخص می‌شوند؛ جایگزینی جنس بدون تأیید فنی پروژه انجام نشود.
فشار، دما و حدود استفاده
فشار مجاز سه راه برانچ باید برای همان کد، سایز و دمای سرویس بررسی شود. عدد درج‌شده در تصویر یا نام یک سری، به‌تنهایی محدوده کامل استفاده را تعیین نمی‌کند. فشار عادی، بیشینه، نوسان، ضربان و شرایط راه‌اندازی مدار را در درخواست فنی ذکر کنید تا مدل با شرایط واقعی بهره‌برداری تطبیق داده شود.
دمای مجاز نیز به طراحی، متریال و اجزای آب‌بندی وابسته است. ظرفیت مجموعه نمی‌تواند از ضعیف‌ترین جزء آن شامل تیوب، اتصال، شیر یا آب‌بند بیشتر باشد. ارتعاش، وزن تجهیز و بار ناشی از ناهم‌راستایی مسیر باید در نصب کنترل شوند؛ انتخاب رده فشاری مناسب به‌تنهایی جای طراحی صحیح و حمایت مکانیکی را نمی‌گیرد.
سایز، اتصال و ابعاد نصب
اطلاعات اندازه برای این قطعه شامل قطر تیوب در مسیر مستقیم و رزوه نری دهانه انشعاب است. واحد اینچی یا میلی‌متری را همراه عدد بنویسید. در قطعات تیوبی، قطر خارجی واقعی تیوب ملاک است و با سایز اسمی پورت لوله یا رزوه یکسان نیست. در قطعات چنددهانه، اندازه و نوع هر طرف را با ترتیب مشخص یا نقشه علامت‌گذاری‌شده ارائه کنید.
ابعاد کلی، طول فضای نصب، دسترسی آچار و امکان تعویض قطعه را با تجهیزات اطراف تطبیق دهید. در قطعات پنلی، ضخامت دیواره، سوراخ عبور و فضای مهره تثبیت نیز بررسی می‌شوند. در اتصالات رزوه‌ای، نری یا مادگی بودن و استاندارد رزوه مستقل از نام سایز درج می‌شوند. تطبیق دقیق ابعاد از خرید قطعه‌ای که در محل نصب جا نمی‌شود جلوگیری می‌کند.
کیفیت تیوب و مونتاژ اتصال
قطر خارجی، تلرانس، ضخامت، وضعیت سطح و مشخصات مکانیکی تیوب باید با دستورالعمل اتصال سازگار باشند. گرید تیوب و گرید اتصال دو مشخصه جداگانه‌اند. سر تیوب باید با ابزار مناسب بریده و آماده شود و بدون پلیسه، خراش عمیق یا بیضی‌شدن وارد اتصال گردد. کوتاه‌بودن طول آزاد تیوب یا واردنشدن کامل آن می‌تواند کیفیت مونتاژ را تحت تأثیر قرار دهد.
در مجموعه‌های دارای مهره و فرول، ترتیب اجزا و میزان سفت‌کردن از دستورالعمل همان سری خوانده می‌شود. اجزای استفاده‌شده را با قطعات نو یا سری دیگر بدون روش مجاز ترکیب نکنید. برای مونتاژ مجدد، علامت‌گذاری موقعیت، وضعیت تیوب و روش کنترل اتصال باید طبق دستورالعمل سازنده بررسی شوند.
کاربردها و جانمایی در پروژه
کاربرد اصلی این محصول انشعاب‌گیری از مسیر تیوب به پورت نری روی شاخه است. در پنل‌های اندازه‌گیری، خطوط نمونه‌گیری، تجهیزات آزمایشگاهی یا اسکیدهای صنعتی، استفاده از آن به تطبیق مدل با شرایط همان مدار وابسته است. نوع سیال، حساسیت به نشتی یا آلودگی، فضای تعمیر و ترتیب اتصال به تجهیزات باید پیش از نهایی‌شدن کد بررسی شوند.
برای تأمین پروژه‌ای، این قلم را همراه اقلام مکمل و نقشه مسیر سفارش دهید. تعیین جداگانه تیوب، اتصالات طرف مقابل، قطعات مصرفی و مدارک مورد نیاز، امکان تطبیق مجموعه را فراهم می‌کند. حذف یک مشخصه مانند استاندارد رزوه یا کد اتصال میزبان می‌تواند باعث اختلاف در دریافت یا مونتاژ کالا شود.
راهنمای انتخاب و تهیه درخواست فنی
✓ کارکرد و نام دقیق قطعه را با نقشه یا کد فعلی مشخص کنید.
✓ قطر تیوب در مسیر مستقیم و رزوه نری دهانه انشعاب را به صورت مستقل و با واحد روشن بنویسید.
✓ متریال، نوع سیال، شرایط مصرف و محدودیت‌های نصب را اعلام کنید.
✓ تعداد، مدارک لازم، زمان مورد نیاز و امکان پذیرش مدل جایگزین را مشخص کنید.
نصب، کنترل و نگهداری
نصب یا تعویض را مطابق دستورالعمل همان کد و روش اجرایی پروژه انجام دهید. پیش از بازکردن مدار، بخش مربوط ایزوله و به صورت ایمن بی‌فشار شود. محل نصب، اجزا و مسیر از آلودگی و آسیب پاک باشند. استفاده از ابزار مناسب و نگهداری قطعه از محل درست، از انتقال نیروی نامناسب به تجهیزات مجاور جلوگیری می‌کند.
پس از مونتاژ، کنترل نشتی و عملکرد مطابق روش تأییدشده انجام می‌شود. در نگهداری، علت خرابی را همراه شرایط مصرف ثبت کنید و فقط قطعات یدکی سازگار با کد محصول را انتخاب کنید. اعمال نیروی بیشتر، ترکیب اجزای سری‌های مختلف یا تغییر روش آب‌بندی بدون تأیید، جای بررسی علت اصلی اشکال را نمی‌گیرد.
استانداردها، ردیابی و مدارک تحویل
استاندارد متریال، ابعاد، رزوه و آزمون باید متناسب با ساختمان همین محصول در پیشنهاد فنی تعیین شوند. نام‌های ASME، ASTM، DIN، ISO یا API به حوزه‌های متفاوتی مربوط‌اند؛ درج نام یک استاندارد به معنی گواهی داشتن تمام اقلام این خانواده نیست. انطباق فقط با مدارک مربوط به کد و محموله قابل بررسی است.
در صورت نیاز، نقشه ابعادی، مشخصات فنی، گواهی متریال، گزارش آزمون و اطلاعات ردیابی را در سفارش قید کنید. هنگام تحویل، عنوان کالا، تعداد، علامت‌گذاری، اتصال و مدارک را با درخواست و پیشنهاد تأییدشده تطبیق دهید. سطح بازرسی و مدارک توافق‌شده باید پیش از تأمین روشن باشند تا تحویل کالا مطابق نیاز پروژه انجام شود.
پرسش‌های متداول
برای سفارش سه راه برانچ چه اطلاعاتی لازم است؟
قطر تیوب در مسیر مستقیم و رزوه نری دهانه انشعاب، کد مدل یا نقشه، شرایط مصرف، تعداد و مدارک لازم را اعلام کنید تا پیشنهاد با نیاز واقعی تطبیق داده شود.
آیا عکس برای تعیین مدل و سایز کافی است؟
عکس به شناسایی اولیه کمک می‌کند؛ برای تعیین کد، ابعاد و ظرفیت باید مشخصات اتصال و مدارک همان محصول بررسی شوند.
آیا قطعه مشابه از سری دیگر قابل استفاده است؟
شباهت ظاهری کافی نیست. سری، ابعاد، متریال، روش مونتاژ و سازگاری با اجزای طرف مقابل باید پیش از جایگزینی تطبیق داده شوند.
قیمت این محصول به چه عواملی وابسته است؟
کد، سایز، متریال، تعداد، مدارک، وضعیت تأمین و زمان تحویل بر پیشنهاد قیمت اثر دارند. برای مقایسه، مشخصات تمام گزینه‌ها باید یکسان و کامل باشند.
