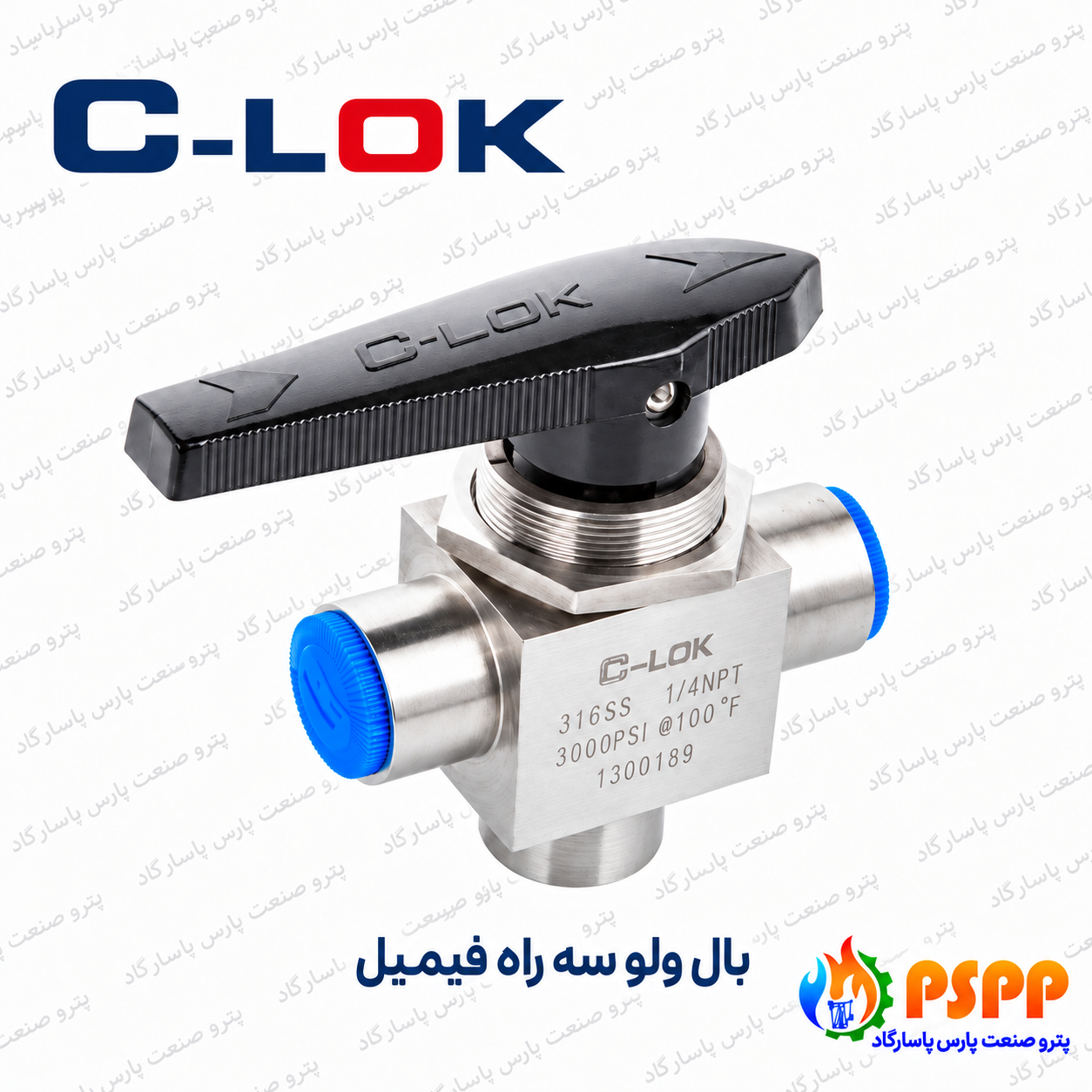

معرفی شیر توپی سه راه مادگی C-LOK
شیر توپی سه راه مادگی از خانواده شیرهای توپی ابزار دقیق در آرایش سهراهه با اتصال رزوهای بررسی میشود. عملکرد اصلی، قطع و وصل یا انتخاب مسیر مطابق طراحی توپی همان مدل است. جهت دسته و علامتگذاری مسیر باید با نقشه داخلی و روش بهرهبرداری تطبیق داده شوند.
شیر دوراهه با مدل سهراهه وظیفه یکسانی ندارد. در سهراهه، آرایش سوراخ توپی و حالتهای مجاز پورتها باید از نقشه مشخص شوند؛ صرف وجود سه دهانه برای تعیین حالت اتصال کافی نیست. جنس نشیمنگاه و آببند، محدوده دما، ضریب جریان و تعداد دفعات عملکرد در انتخاب اهمیت دارند. استفاده کنترلی پیوسته فقط در صورت مجازبودن همان طراحی بررسی شود.
فشار، دما و حدود استفاده
دمای مجاز نیز به طراحی، متریال و اجزای آببندی وابسته است. ظرفیت مجموعه نمیتواند از ضعیفترین جزء آن شامل تیوب، اتصال، شیر یا آببند بیشتر باشد. ارتعاش، وزن تجهیز و بار ناشی از ناهمراستایی مسیر باید در نصب کنترل شوند؛ انتخاب رده فشاری مناسب بهتنهایی جای طراحی صحیح و حمایت مکانیکی را نمیگیرد.
سایز، اتصال و ابعاد نصب
اطلاعات اندازه برای این قطعه شامل نوع دو یا سه پورت، سایز، ضریب جریان، جنس نشیمنگاه و کد سری است. واحد اینچی یا میلیمتری را همراه عدد بنویسید. در قطعات تیوبی، قطر خارجی واقعی تیوب ملاک است و با سایز اسمی پورت لوله یا رزوه یکسان نیست. در قطعات چنددهانه، اندازه و نوع هر طرف را با ترتیب مشخص یا نقشه علامتگذاریشده ارائه کنید.
آرایش توپی، نشیمنگاه و نحوه عملکرد
مسیر داخلی توپی، تعداد پورتها و نوع ساختمان بدنه باید با وظیفه مدار تطبیق داده شوند. در مدل سهراهه، نیاز به تغییر مسیر یا اتصال مسیرها را با نقشه روشن کنید. ضریب جریان و جنس نشیمنگاه در کنار سایز پورت و فشار و دما اهمیت دارند.
دسته باید فضای حرکت کافی داشته باشد و وضعیت آن از روش همان مدل خوانده شود. اعمال نیروی اضافی به دسته برای رفع نشتی یا گرفتگی توصیه نمیشود. برای تعمیر، قطعات داخلی و آببندهای سازگار با کد شیر انتخاب و کنترل عملکرد پس از مونتاژ طبق روش مجاز انجام میشود.
✓ کارکرد و نام دقیق قطعه را با نقشه یا کد فعلی مشخص کنید.
✓ نوع دو یا سه پورت، سایز، ضریب جریان، جنس نشیمنگاه و کد سری را به صورت مستقل و با واحد روشن بنویسید.
✓ متریال، نوع سیال، شرایط مصرف و محدودیتهای نصب را اعلام کنید.
✓ تعداد، مدارک لازم، زمان مورد نیاز و امکان پذیرش مدل جایگزین را مشخص کنید.
نصب، کنترل و نگهداری
نصب یا تعویض را مطابق دستورالعمل همان کد و روش اجرایی پروژه انجام دهید. پیش از بازکردن مدار، بخش مربوط ایزوله و به صورت ایمن بیفشار شود. محل نصب، اجزا و مسیر از آلودگی و آسیب پاک باشند. استفاده از ابزار مناسب و نگهداری قطعه از محل درست، از انتقال نیروی نامناسب به تجهیزات مجاور جلوگیری میکند.
پس از مونتاژ، کنترل نشتی و عملکرد مطابق روش تأییدشده انجام میشود. در نگهداری، علت خرابی را همراه شرایط مصرف ثبت کنید و فقط قطعات یدکی سازگار با کد محصول را انتخاب کنید. اعمال نیروی بیشتر، ترکیب اجزای سریهای مختلف یا تغییر روش آببندی بدون تأیید، جای بررسی علت اصلی اشکال را نمیگیرد.
راهنمای انتخاب شیر توپی
با چرخش عضو توپی مسیر را باز یا بسته میکند. تعداد راهها، شکل مجرا و جنس نشیمن در انتخاب نقش دارند.
دو یا سهراه بودن، مجرای کامل یا کاهشیافته، تعداد تکههای بدنه، جنس سیت و آرایش عملگر را مشخص کنید. عنوان شیر توپی بهتنهایی تأیید کاربرد تنظیم مداوم جریان نیست.
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | اتصالات و شیرآلات ابزار دقیق استیل |
| کارکرد مورد بررسی | شیر توپی |
مقایسهٔ مدلها و جلوگیری از انتخاب اشتباه
مدل دوتکه و سهتکه از نظر دسترسی تعمیراتی یکسان نیستند. در سهراهی، مسیرهای L و T یا آرایش اختصاصی باید از نقشهٔ همان مدل مشخص شود.
متریال ۳۰۴، ۳۱۶ و گریدهای کمکربن؛ انتخاب بر مبنای سرویس
در مقایسهٔ ۳۰۴ و ۳۱۶، وجود مولیبدن در خانوادهٔ ۳۱۶ یکی از تفاوتهای مهم ترکیب آلیاژی است؛ اما مناسببودن برای یک محیط خورنده باید با نوع ماده، غلظت، دما، آلودگی و شرایط توقف بررسی شود. عبارتهایی مانند «ضداسید مطلق» یا «بدون زنگزدگی در تمام شرایط» معیار فنی انتخاب نیستند. اگر سیال ترکیبی است، ترکیب واقعی و شرایط شستوشو نیز در بررسی لحاظ شود.
در شیرها و مجموعههای ابزار دقیق، جنس بدنه تنها بخشی از انتخاب است. ساقه، فنر، سیت، پکینگ و آببندها ممکن است جنس یا محدودیت متفاوتی داشته باشند. سازگاری شیمیایی و حرارتی هر جزء در تماس با سیال باید از مدارک مدل مشخص شود. از روی جنس بدنه نمیتوان محدودهٔ مجاز همهٔ اجزای داخلی را نتیجه گرفت.
| موضوع بررسی | اطلاعات لازم | نتیجهٔ مورد انتظار |
|---|---|---|
| سرویس خورنده | نوع ماده، غلظت و دما | انتخاب آلیاژ بر اساس شرایط واقعی |
| اجزای آببندی | جنس سیت، پکینگ یا گسکت | تأیید سازگاری مجموعه، نه فقط بدنه |
| ردیابی | علامت قطعه و شماره ذوب یا بچ | امکان ارتباط کالا با مدارک همان محموله |
فشار، دما و محدودیت واقعی مجموعه
فشار و دمای مجاز باید برای کد دقیق محصول و شرایط مرجع آن تعیین شوند. عددی که برای یک سایز، یک جنس آببند یا یک سری بیان شده است، نباید به همهٔ مدلها تعمیم داده شود. اگر عنوان کالا فقط عددی بدون واحد دارد، واحد و معنی آن باید از مدارک سازنده روشن شود.
در مدار ابزار دقیق، محدودیت تیوب، فیتینگ، شیر و آببندها با هم بررسی میشود. قطر خارجی، ضخامت، جنس و وضعیت تیوب بر انتخاب اثر دارند. فشار مجاز مجموعه را نمیتوان صرفاً از نام برند یا جنس بدنهٔ یک جزء نتیجه گرفت.
سایز، آرایش مسیر و نوع اتصال
سایز را همراه با واحد و مبنای اندازهگیری بنویسید. سایز اسمی لوله، قطر خارجی تیوب و اندازهٔ رزوه، سه مفهوم متفاوتاند. در اتصال تبدیلی یا چنددهانه، ابعاد هر سمت یا هر مسیر باید جداگانه مشخص شود تا ترتیب دهانهها و آرایش نصب قابل تشخیص باشد.
در اتصال رزوهای، نام سیستم رزوه و نری یا مادگی بودن آن ضروری است. NPT و گونههای BSP را نباید تنها با ظاهر مشابه یا امکان چند دور بستهشدن یکسان فرض کرد. در اتصال تیوبی، تفاوت میلیمتر و اینچ و سازگاری مهره و فرول با سری بدنه بررسی میشود. در اتصال جوشی، ضخامت، پخ و هندسهٔ دو سمت نیز وارد انتخاب میشوند.
برای نصب روی تجهیز، پنل یا در فضای محدود، طول کلی، فاصلهٔ محورها، شعاع، فضای آچارگیری و دسترسی تعمیراتی را با نقشه مقایسه کنید. تغییر سایز یا افزودن تبدیل ممکن است آرایش و افت فشار را عوض کند. چنین تغییری باید در بررسی فنی ثبت شود، نه اینکه صرفاً برای جاافتادن قطعه در محل اجرا شود.
کاربرد در صنایع و مرز استفاده
برای تماس مستقیم با محصول غذایی، دارویی یا مسیر با خلوص بالا، الزامات تمیزی، کیفیت سطح، قابلیت شستوشو و طراحی اتصال جداگانه بررسی میشوند. صرفاً استنلس استیل بودن یک قطعهٔ صنعتی به معنی بهداشتیبودن یا تأیید برای همهٔ این کاربردها نیست. در سرویس گاز، بخار یا مادهٔ خطرناک نیز تأیید مناسببودن همان مدل لازم است.
استانداردها و مدارک مرجع انتخاب
| کاتالوگ و نقشهٔ سازنده | سری، کد، ابعاد، فشارـدما و دستور نصب همان مدل معیار انتخاب است. |
| استاندارد اتصال | نوع رزوه، ابعاد تیوب یا مشخصات جوش به صورت مستقل تعیین شود. |
نصب، بازبینی و نگهداری
جهت و آرایش مسیرها پیش از نصب با نقشه کنترل شود. جوشکاری نزدیک شیر، روش تمیزکاری و وضعیت اجزای آببندی باید مطابق دستور سازنده مدیریت شود.
پیش از کار، شرایط ایزولاسیون، تخلیهٔ فشار و دما با دستور کار محل تأیید شود. قطعهای که برای تعمیر باز میشود ممکن است هنوز سیال یا فشار محبوس داشته باشد. روش اجرایی باید متناسب با نوع ماده و شرایط واقعی سیستم باشد؛ این راهنما جایگزین دستور نصب اختصاصی یا روش مصوب بهرهبرداری نیست.
در اتصالهای تیوبی، تمیزی و شکل انتهای تیوب، قطر و ضخامت مناسب و سازگاری سری قطعات اهمیت دارند. تعداد دور یا گشتاور مونتاژ نباید از یک برند یا سری به همهٔ اتصالها منتقل شود. در اتصال مجدد نیز شرایط مجاز استفادهٔ دوباره و ابزار کنترل از دستور همان سازنده گرفته میشود.
پس از مونتاژ، تمیزی مسیر، وضعیت تکیهگاهها و روش کنترل نشتی مطابق برنامهٔ راهاندازی بررسی شود. در استنلس استیل، ابزار و مواد تمیزکاری نباید آلودگی نامتناسب ایجاد کنند. تمیزکاری، اسیدشویی یا پسیواسیون فقط در صورت نیاز و با روش مناسب همان قطعه و مجموعه انجام میشود.
| نام کالا | شیر توپی سه راه مادگی C-LOK |
| شرایط سرویس | سیال، فشار و دمای طراحی، شرایط نصب و الزامات بهرهبرداری |
خیر. دو یا سهراه بودن، مجرای کامل یا کاهشیافته، تعداد تکههای بدنه، جنس سیت و آرایش عملگر را مشخص کنید. عنوان شیر توپی بهتنهایی تأیید کاربرد تنظیم مداوم جریان نیست.
کدام مشخصات در مقایسهٔ دو مدل تعیینکنندهاند؟
مدل دوتکه و سهتکه از نظر دسترسی تعمیراتی یکسان نیستند. در سهراهی، مسیرهای L و T یا آرایش اختصاصی باید از نقشهٔ همان مدل مشخص شود.
برای جایگزینی قطعهٔ موجود چه چیزی لازم است؟
کد و مشخصات قطعهٔ قبلی، نقشه یا ابعاد، شرایط سیال و الزامات اتصال را اعلام کنید. معادل باید بر اساس ویژگیهای الزامآور بررسی شود، نه صرفاً شباهت ظاهری.
مدارک متریال، آزمون و تأییدیهٔ کاربرد را جداگانه مشخص کنید. نوع و دامنهٔ هر مدرک باید به همین مدل و محموله مربوط باشد.
دو یا سهراه؛ آرایش مجرا؛ سایز؛ اتصال؛ جنس سیت؛ فشار و دمای سرویس؛ عملگر؛ سیال، فشار و دمای طراحی، تعداد و مدارک موردنیاز را نیز اعلام کنید.
آیا قطعه مشابه از سری دیگر قابل استفاده است؟
شباهت ظاهری کافی نیست. سری، ابعاد، متریال، روش مونتاژ و سازگاری با اجزای طرف مقابل باید پیش از جایگزینی تطبیق داده شوند.
