معرفی زانویی نری تیوب سوئیچ لاک (Swagelok)
زانویی نری تیوب استنلس استیل سوئیچ لاک برای تغییر مسیر ۹۰ درجه و اتصال تیوب به پورت رزوه داخلی به‌کار می‌رود. این قطعه در تکمیل مسیرهای انتقال سیال، پنل‌های اندازه‌گیری و خطوط نمونه‌گیری کاربرد دارد. انتخاب مدل مناسب با بررسی نقشه مدار، جنس تیوب و شرایط واقعی سرویس انجام می‌شود.

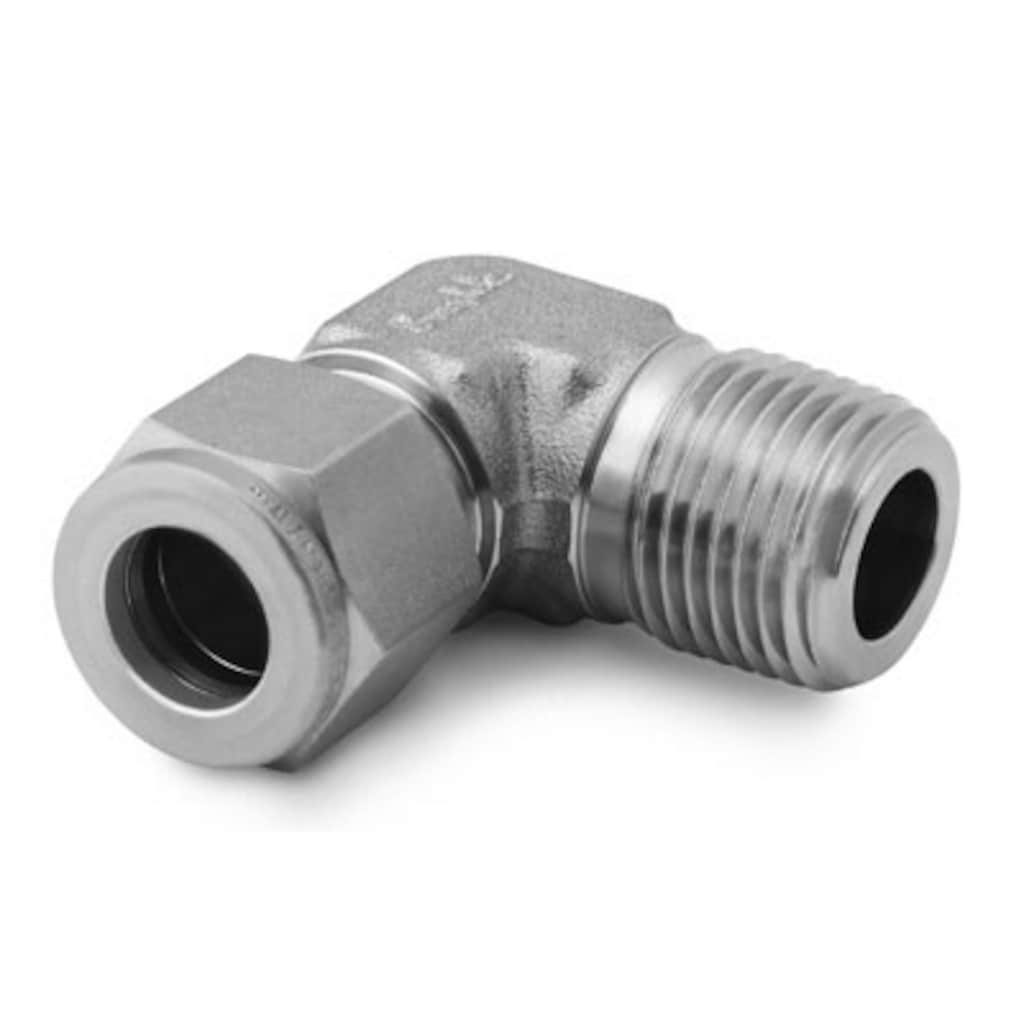

سایز تیوب و استاندارد رزوه را جداگانه تعیین کنید و جهت قرارگیری زانویی و فضای آچار را در نظر بگیرید. تصویر، نمونه‌ای از این خانواده محصول است؛ کد نهایی سفارش بر اساس سایز و مشخصات موردنیاز تعیین می‌شود.
جدول مشخصات فنی
| مشخصه | شرح |
|---|---|
| برند | سوئیچ لاک (Swagelok) |
| نوع محصول | زانویی نری تیوب |
| ساختار اتصال | یک سر اتصال تیوب و یک سر رزوه نری با زاویه ۹۰ درجه |
| جنس | استنلس استیل؛ گرید مطابق کد فنی و مدارک محصول |
| سایز | بر مبنای قطر خارجی تیوب؛ اندازه هر دهانه جداگانه تعیین شود |
| فشار و دما | مطابق کاتالوگ کد اتصال و مشخصات تیوب مورد استفاده |
متریال و اجزای اتصال
جنس بدنه، مهره و اجزای آب‌بندی باید با سیال و محیط نصب سازگار باشد. برای تأیید گرید استیل، به مشخصات همان کد محصول و مدارک متریال مراجعه می‌شود. در سرویس‌های خورنده، انتخاب آلیاژ تنها بر اساس نام استیل کافی نیست و غلظت سیال و دما نیز باید بررسی شود.
سایز و انتخاب مدل
سایز تیوب و استاندارد رزوه را جداگانه تعیین کنید و جهت قرارگیری زانویی و فضای آچار را در نظر بگیرید. اندازه‌های اینچی و میلی‌متری به‌صورت دقیق انتخاب شوند؛ نزدیکی ظاهری دو سایز به معنی قابلیت جایگزینی آن‌ها نیست. مشخصات قطعه فعلی یا نقشه اتصال، انتخاب مدل جایگزین را دقیق‌تر می‌کند.
فشار و دمای کاری
فشار مجاز مجموعه به سایز و جنس اتصال، قطر و ضخامت تیوب، دمای سرویس و محدودیت دیگر اجزای مدار وابسته است. برای تمام مدل‌ها نمی‌توان یک فشار ثابت اعلام کرد. فشار طراحی و بیشترین دمای کار باید همراه درخواست فنی ارائه شود تا محدودیت ضعیف‌ترین جزء مجموعه لحاظ گردد.
کاربردهای صنعتی
این محصول برای تغییر مسیر ۹۰ درجه و اتصال تیوب به پورت رزوه داخلی در خطوط ابزار دقیق و نمونه‌گیری انتخاب می‌شود. جانمایی اتصال باید امکان مونتاژ، بازرسی و تعمیرات را فراهم کند و بار مکانیکی ناشی از تیوب یا تجهیزات به‌درستی مهار شود.
راهنمای نصب و مدارک فنی
برش، پلیسه‌گیری، تمیزی سطح و قرارگیری صحیح تیوب پیش از مونتاژ بررسی شود. روش سفت‌کردن و کنترل اتصال باید مطابق دستورالعمل همان سری سوئیچ لاک باشد. مهره، فرول و بدنه برندهای مختلف بدون تأیید سازنده با یکدیگر ترکیب نشوند. در سفارش پروژه‌ای، الزامات متریال، استاندارد اتصال و مدارک بازرسی موردنیاز را از ابتدا مشخص کنید.
پرسش‌های متداول
چه اطلاعاتی برای انتخاب لازم است؟
نوع قطعه، اندازه تمام دهانه‌ها، جنس، تعداد، نوع سیال، فشار و دما و در صورت وجود کد فنی یا تصویر مشخصات کالا را ارسال کنید.
آیا همه مدل‌ها مشخصات یکسان دارند؟
خیر؛ ابعاد، جنس و حدود کاری باید برای کد دقیق محصول بررسی شود. مدل نهایی با درخواست پروژه تطبیق داده می‌شود.
استعلام و سفارش
برای خرید و دریافت لیست قیمت زانویی نری تیوب سوئیچ لاک، مشخصات فنی و تعداد موردنیاز را به پترو صنعت پارس پاسارگاد اعلام کنید. تلفن‌های دفتر: ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴. موجودی، شرایط فروش و زمان تحویل پس از بررسی سفارش اعلام می‌شود.
