معرفی سه‌راهی تیوب سوئیچ لاک (Swagelok)

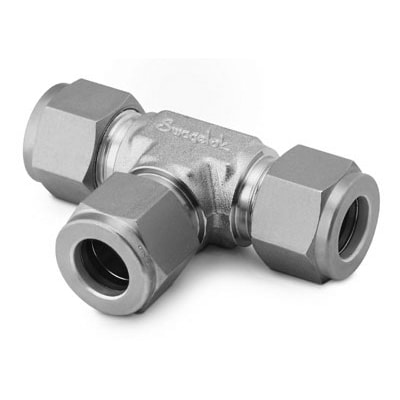

سه‌راهی تیوب سوئیچ لاک (Swagelok) با کاربری انشعاب‌گیری و اتصال سه تیوب هم‌قطر، یکی از اجزای خطوط انتقال سیال و پنل‌های ابزار دقیق است. این صفحه خانواده محصول را معرفی می‌کند؛ برای سفارش نهایی باید کد قطعه، ابعاد و شرایط سرویس مشخص شود. تصویر، نمونه شکل این خانواده اتصال است و ابعاد مدل انتخابی می‌تواند متفاوت باشد.
مشخصات و ساختار اتصال
| ویژگی | شرح |
|---|---|
| برند | سوئیچ لاک (Swagelok) |
| نوع قطعه | Union Tee |
| آرایش اتصال | سه سر اتصال تیوب هم‌سایز |
| جنس مورد درخواست | استنلس استیل؛ گرید نهایی مطابق کد فنی و مدارک سازنده |
| مبنای سایز | قطر خارجی تیوب، با تعیین واحد اینچ یا میلی‌متر |
| فشار و دمای مجاز | مطابق جدول سازنده برای کد دقیق قطعه و تیوب انتخابی |
جنس، سایز و انتخاب مدل
برای سرویس‌های صنعتی، جنس بدنه و اجزای اتصال باید با سیال، محیط نصب و تیوب سازگار باشد. استنلس استیل نیز برای همه مواد شیمیایی مناسب نیست و انتخاب آن باید با بررسی سازگاری خوردگی انجام شود. قطر خارجی تمام تیوب‌ها باید با سایز حک‌شده روی اتصال یکسان باشد. سایز اسمی لوله با قطر خارجی تیوب یکسان نیست؛ در سفارش، واحد اندازه‌گیری را صریح بنویسید.
فشار و دمای کاری
یک فشار ثابت برای تمام سایزهای این خانواده قابل اعلام نیست. فشار مجاز مجموعه به قطر و ضخامت دیواره تیوب، جنس، دمای کار و محدودیت کد اتصال وابسته است. ضعیف‌ترین جزء مدار، حد مجاز مجموعه را تعیین می‌کند. برای سرویس گاز، ارتعاش یا تغییرات دمایی، شرایط واقعی کار باید هنگام انتخاب بررسی شود.
کاربردها
انشعاب‌گیری و اتصال سه تیوب هم‌قطر، مونتاژ پنل ابزار دقیق و اتصال خطوط نمونه‌گیری. استفاده در هر سرویس به تأیید مشخصات فنی و سازگاری مواد وابسته است. این اتصال برای نصب روی تیوب سازگار طراحی شده و جایگزین اتصال رزوه‌ای لوله با استاندارد نامشخص نیست.
راهنمای نصب و مدارک فنی
تیوب باید به‌درستی بریده، پلیسه‌گیری و تا عمق توصیه‌شده وارد اتصال شود. مقدار سفت‌کردن، روش پیش‌مونتاژ و بازرسی را از دستورالعمل همان سری سازنده انتخاب کنید. از مخلوط‌کردن مهره، فرول و بدنه برندها یا سری‌های متفاوت بدون تأیید سازنده خودداری شود. در سفارش‌های پروژه‌ای، کاتالوگ، مشخصات متریال و مدارک بازرسی موردنیاز را پیش از خرید مشخص کنید؛ گواهی خاص فقط پس از بررسی مدارک همان کالا قابل تأیید است.
پرسش‌های متداول
آیا تیوب اینچی و میلی‌متری قابل جایگزینی هستند؟
خیر؛ تطبیق دقیق قطر خارجی با کد اتصال ضروری است، حتی اگر دو اندازه ظاهراً نزدیک باشند.
برای دریافت قیمت چه اطلاعاتی لازم است؟
نوع اتصال، سایز هر دهانه، جنس، تعداد، سیال، فشار و دمای طراحی و در صورت وجود پارت‌نامبر را ارسال کنید. موجودی و زمان تحویل پس از بررسی درخواست اعلام می‌شود.
استعلام قیمت و سفارش
برای خرید و دریافت لیست قیمت سه‌راهی تیوب سوئیچ لاک (Swagelok) با پترو صنعت پارس پاسارگاد تماس بگیرید: 02133956626 و 02133960514. مشخصات درخواست را ارسال کنید تا مدل متناسب با نیاز پروژه بررسی شود.
