معرفی رابط پنلی تیوب سوئیچ لاک (Swagelok)
رابط پنلی تیوب استنلس استیل سوئیچ لاک برای اتصال دو تیوب در دو طرف دیواره پنل یا محفظه به‌کار می‌رود. این قطعه در تکمیل مسیرهای انتقال سیال، پنل‌های اندازه‌گیری و خطوط نمونه‌گیری کاربرد دارد. انتخاب مدل مناسب با بررسی نقشه مدار، جنس تیوب و شرایط واقعی سرویس انجام می‌شود.

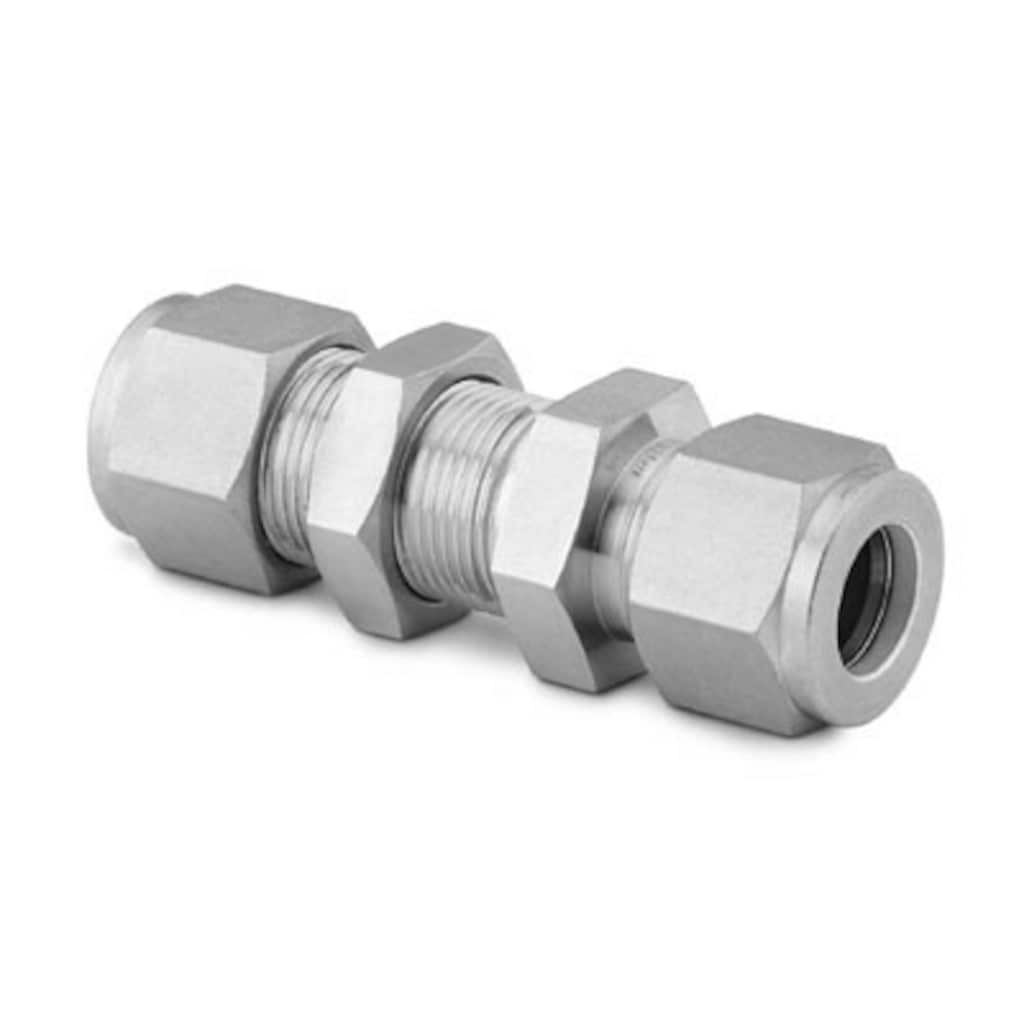

ضخامت پنل، قطر سوراخ نصب و فضای دسترسی آچار را با نقشه ابعادی مدل انتخابی تطبیق دهید. تصویر، نمونه‌ای از این خانواده محصول است؛ کد نهایی سفارش بر اساس سایز و مشخصات موردنیاز تعیین می‌شود.
جدول مشخصات فنی
| مشخصه | شرح |
|---|---|
| برند | سوئیچ لاک (Swagelok) |
| نوع محصول | رابط پنلی تیوب |
| ساختار اتصال | دو سر اتصال تیوب و بخش میانی مناسب نصب پنلی |
| جنس | استنلس استیل؛ گرید مطابق کد فنی و مدارک محصول |
| سایز | بر مبنای قطر خارجی تیوب؛ اندازه هر دهانه جداگانه تعیین شود |
| فشار و دما | مطابق کاتالوگ کد اتصال و مشخصات تیوب مورد استفاده |
متریال و اجزای اتصال
جنس بدنه، مهره و اجزای آب‌بندی باید با سیال و محیط نصب سازگار باشد. برای تأیید گرید استیل، به مشخصات همان کد محصول و مدارک متریال مراجعه می‌شود. در سرویس‌های خورنده، انتخاب آلیاژ تنها بر اساس نام استیل کافی نیست و غلظت سیال و دما نیز باید بررسی شود.
سایز و انتخاب مدل
ضخامت پنل، قطر سوراخ نصب و فضای دسترسی آچار را با نقشه ابعادی مدل انتخابی تطبیق دهید. اندازه‌های اینچی و میلی‌متری به‌صورت دقیق انتخاب شوند؛ نزدیکی ظاهری دو سایز به معنی قابلیت جایگزینی آن‌ها نیست. مشخصات قطعه فعلی یا نقشه اتصال، انتخاب مدل جایگزین را دقیق‌تر می‌کند.
فشار و دمای کاری
فشار مجاز مجموعه به سایز و جنس اتصال، قطر و ضخامت تیوب، دمای سرویس و محدودیت دیگر اجزای مدار وابسته است. برای تمام مدل‌ها نمی‌توان یک فشار ثابت اعلام کرد. فشار طراحی و بیشترین دمای کار باید همراه درخواست فنی ارائه شود تا محدودیت ضعیف‌ترین جزء مجموعه لحاظ گردد.
کاربردهای صنعتی
این محصول برای اتصال دو تیوب در دو طرف دیواره پنل یا محفظه در خطوط ابزار دقیق و نمونه‌گیری انتخاب می‌شود. جانمایی اتصال باید امکان مونتاژ، بازرسی و تعمیرات را فراهم کند و بار مکانیکی ناشی از تیوب یا تجهیزات به‌درستی مهار شود.
راهنمای نصب و مدارک فنی
برش، پلیسه‌گیری، تمیزی سطح و قرارگیری صحیح تیوب پیش از مونتاژ بررسی شود. روش سفت‌کردن و کنترل اتصال باید مطابق دستورالعمل همان سری سوئیچ لاک باشد. مهره، فرول و بدنه برندهای مختلف بدون تأیید سازنده با یکدیگر ترکیب نشوند. در سفارش پروژه‌ای، الزامات متریال، استاندارد اتصال و مدارک بازرسی موردنیاز را از ابتدا مشخص کنید.
پرسش‌های متداول
چه اطلاعاتی برای انتخاب لازم است؟
نوع قطعه، اندازه تمام دهانه‌ها، جنس، تعداد، نوع سیال، فشار و دما و در صورت وجود کد فنی یا تصویر مشخصات کالا را ارسال کنید.
آیا همه مدل‌ها مشخصات یکسان دارند؟
خیر؛ ابعاد، جنس و حدود کاری باید برای کد دقیق محصول بررسی شود. مدل نهایی با درخواست پروژه تطبیق داده می‌شود.
استعلام و سفارش
برای خرید و دریافت لیست قیمت رابط پنلی تیوب سوئیچ لاک، مشخصات فنی و تعداد موردنیاز را به پترو صنعت پارس پاسارگاد اعلام کنید. تلفن‌های دفتر: ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴. موجودی، شرایط فروش و زمان تحویل پس از بررسی سفارش اعلام می‌شود.
